【KV260】利用XADC生成芯片温度曲线图

原创 已于 2022-06-30 22:36:51 修改 · 5k 阅读 · 60 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#xilinx #fpga #mpsoc #KV260 #zynq

于 2022-06-30 22:13:59 首次发布
本文详细指导如何通过Vivado的XADC功能实时监控并生成芯片温度曲线图，包括设置Dashboard、刷新速度和显示时间，适用于芯片温度管理与系统监控

利用XADC生成芯片温度曲线图

如何在没有温度计的情况下，监控芯片的温度呢？

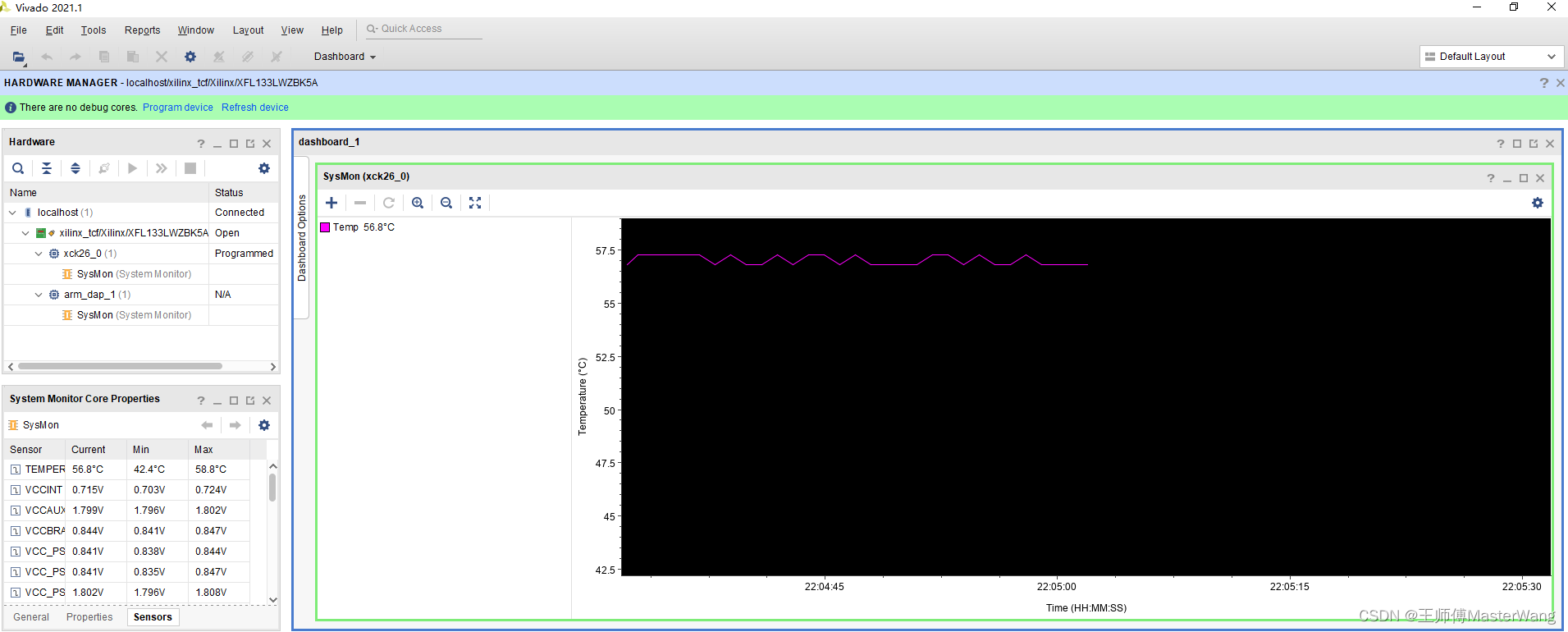

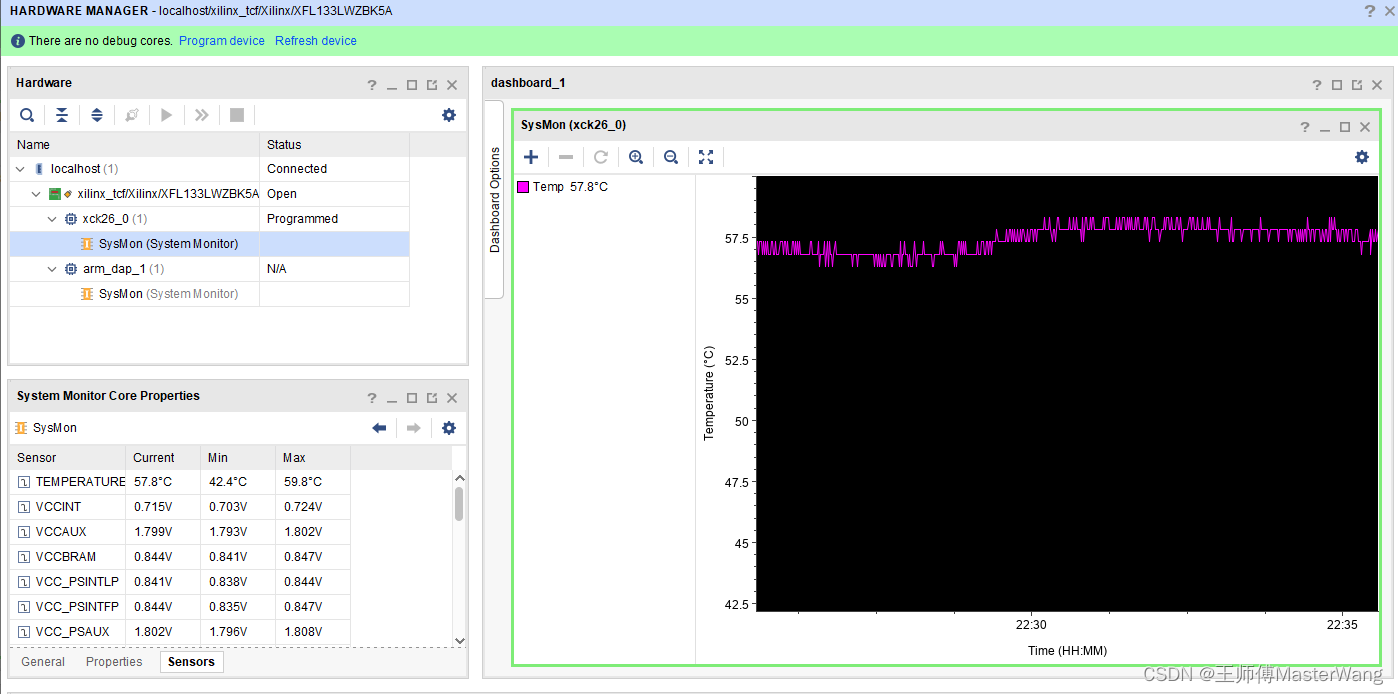

Xilinx不仅提供了内置的XADC来观察温度，而且还可以生成如下的曲线图
在这里插入图片描述

具体操作如下

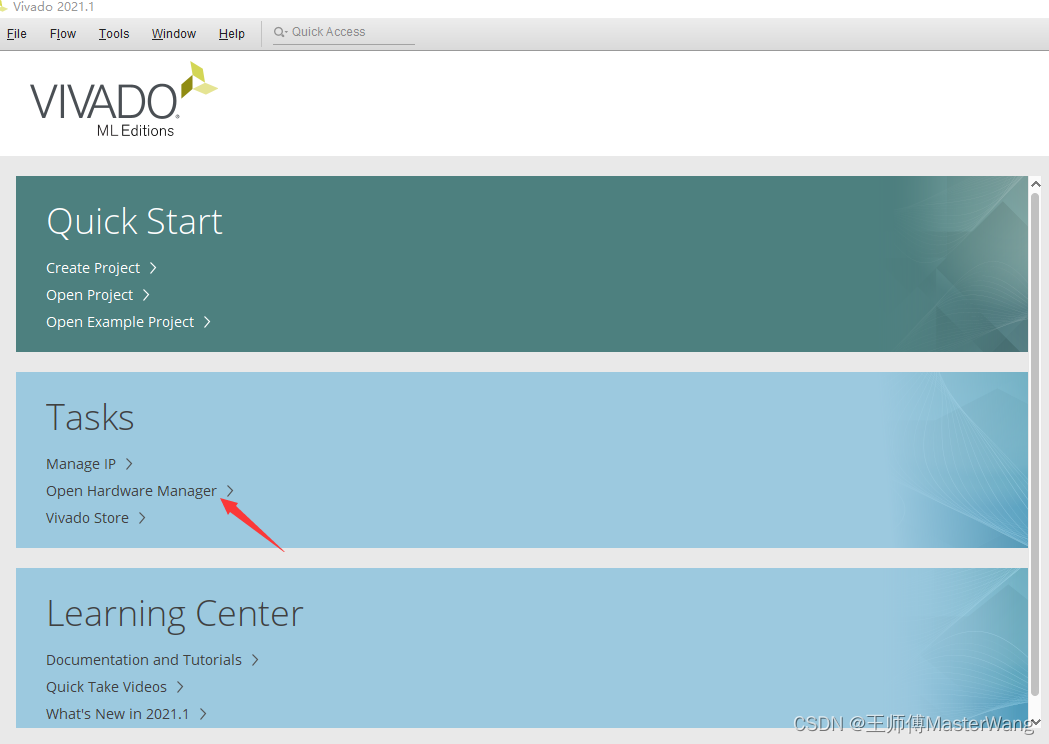

一、打开Vivado，选择Open Hardware Manager

在这里插入图片描述

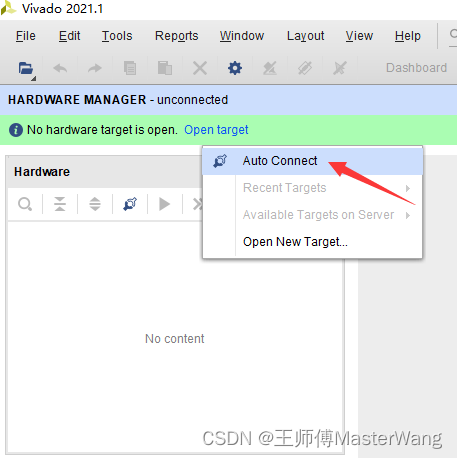

二、点击Open target，在弹出的窗口选择Auto Connect

在这里插入图片描述

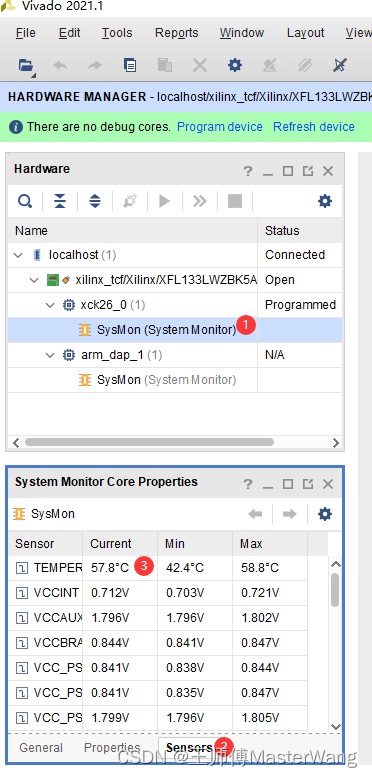

三、选中SysMon，再选择下方的Sensors

这时可以看到当前温度，最小温度，最大温度
在这里插入图片描述

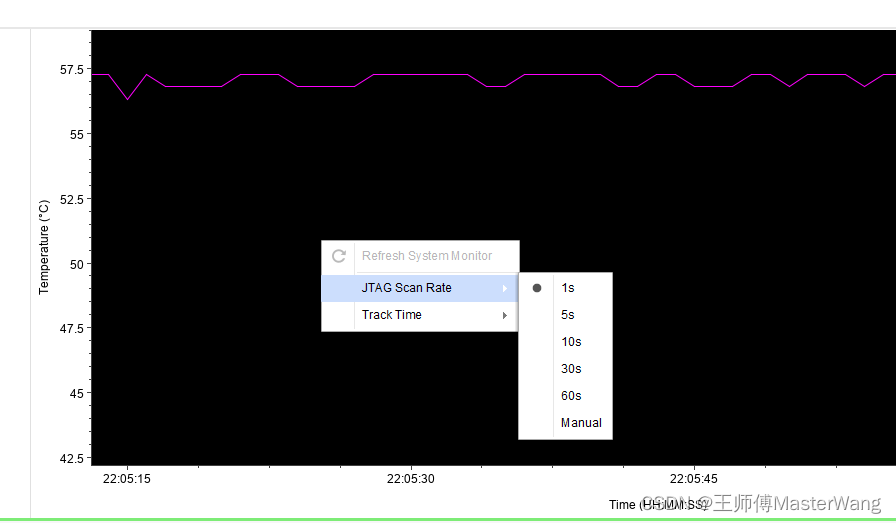

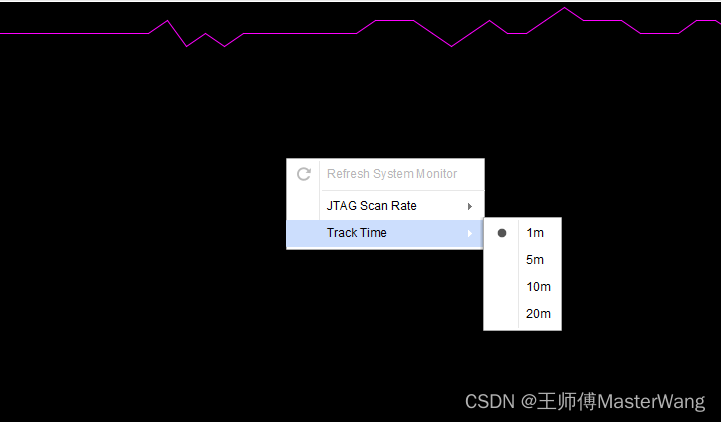

四、生成曲线

上面是直接读取温度值。如果我们要长时间观察温度变化情况怎么办呢？

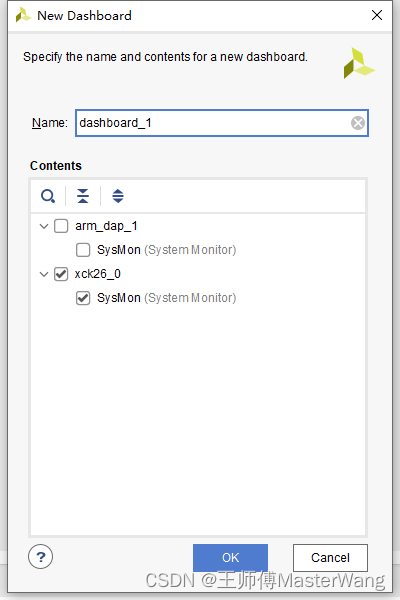

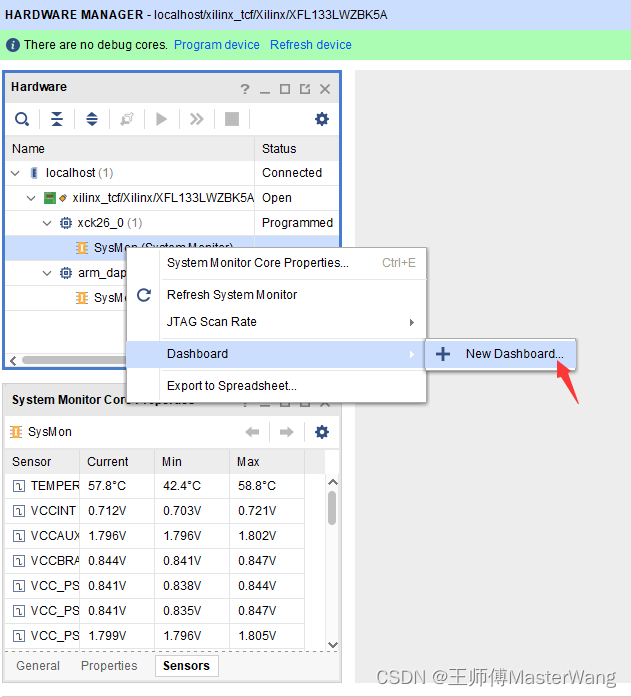

1.在SysMon上右键，选择Dashboard，New Dashboard
