【算法】基于OpenCV的Harris角点检测算法

Harris角点检测算法

特征点检测广泛应用到目标匹配、目标跟踪、三维重建等应用中，在进行目标建模时会对图像进行目标特征的提取，常用的有颜色、角点、特征点、轮廓、纹理等特征。

Harris角点检测算法原理

角点检测的几何定义：
1、角点是图像灰度一阶导数所对应的最大值的位置；
2、角点是图像中两条或两条以上边缘的交点；
3、角点是图像中灰度变化最大的位置；
4、角点位置的一阶导数最大，二阶导数为零；
5、角点是图像中物体边缘变换不连续的位置；
6、角点是二维图像亮度变化剧烈的位置。
基本原理：
（1）算法思想：

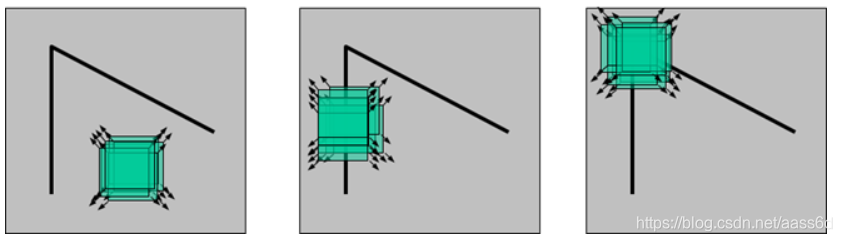

Harris角点算法，通过一个小窗在图像中移动，通过小窗内图像灰度平均变换值来确定角点，一般会存在三种情况：

• 小窗内的灰度值恒定，且不同方向的灰度值变化不大，此时处于图像内部平坦区域。
• 小窗跨越一条边，与边垂直方向的灰度变换较大，此时处于图像边缘区域。
• 在不同方向的灰度变化都很大，此时小窗位于焦点区域。

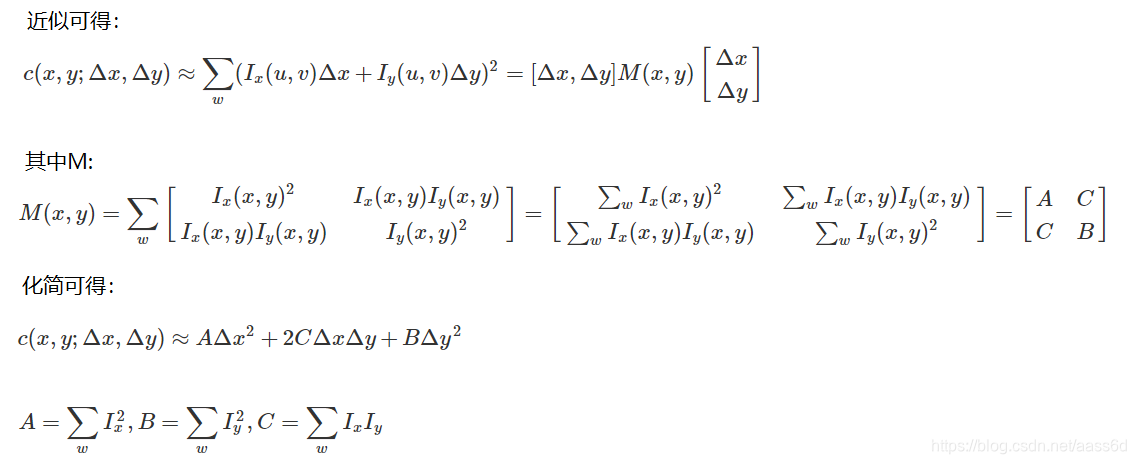

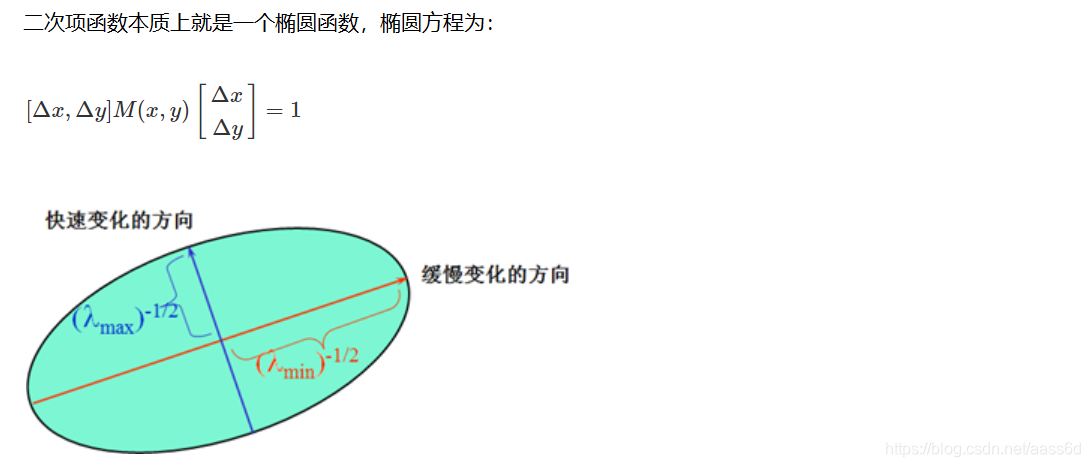

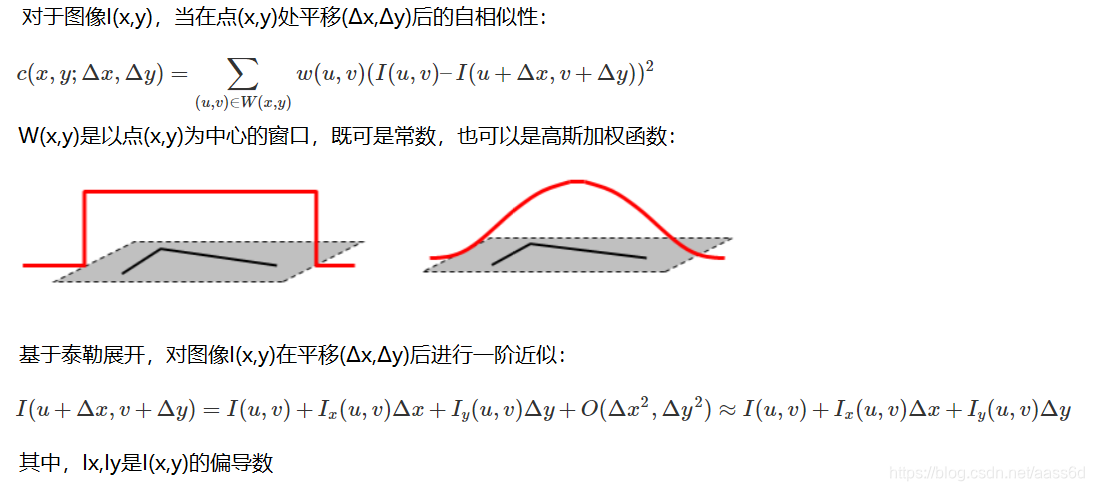

（2）算法原理：

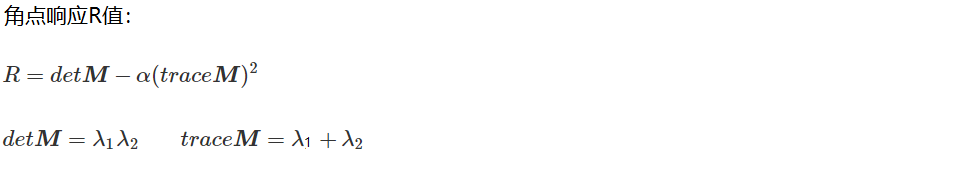

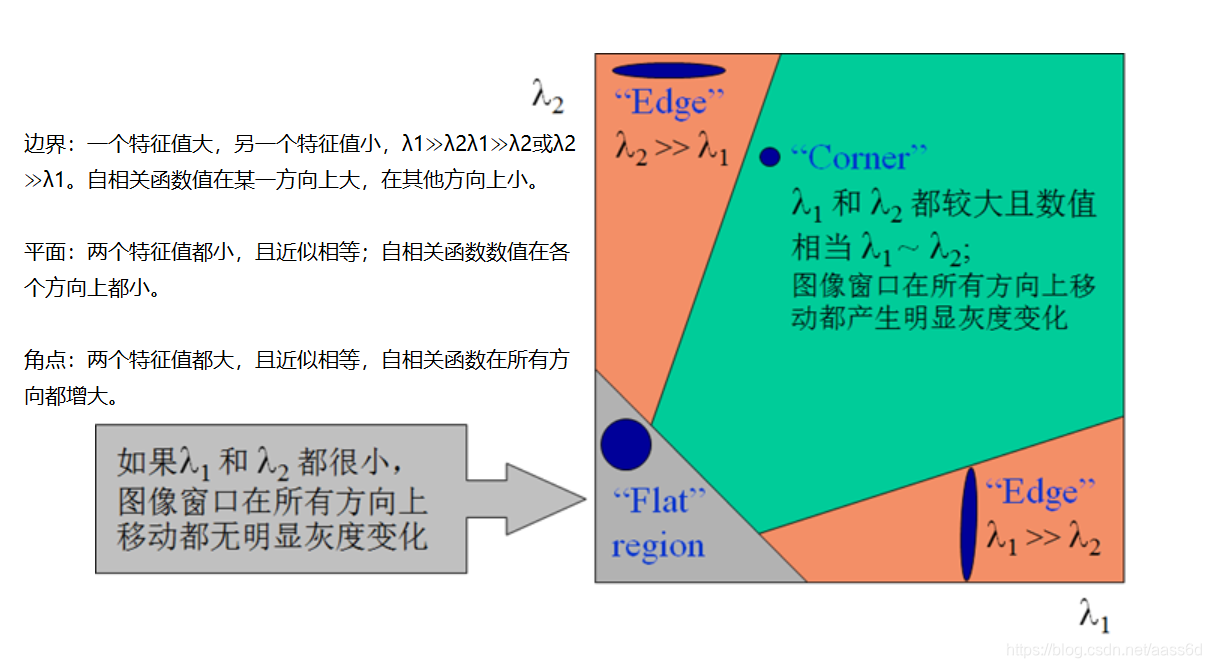

通过计算角点的响应值，找到较大的值即为焦点区域。

代码实现

import cv2
import numpy as np
#读取图片并输出形状
img = cv2.imread('test_1.jpg')
print('img,shape',img.shape)
#将图片进行灰度转换
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#Harris变换，得到角点响应R
dst = cv2.cornerHarris(gray,2,3,0.04)
#前面设置条件角点响应值，使得满足条件的点即角点，将角点标记为后面的颜色，即红色。
img[dst>0.01*dst.max()]=[0,0,255]
cv2.imshow('dst',img)
cv2.waitKey(0)
cv2.destroyAllWindows()

读取的图片

Harris角点检测后的图片

可以参考的视频： https://www.bilibili.com/video/BV1oJ411D71z?p=12
