数据页结构

一个InnoDB数据页的存储空间大致被划分成了7个部分，有的部分占用的字节数是确定的，有的部分占用的字节数是不确定的。

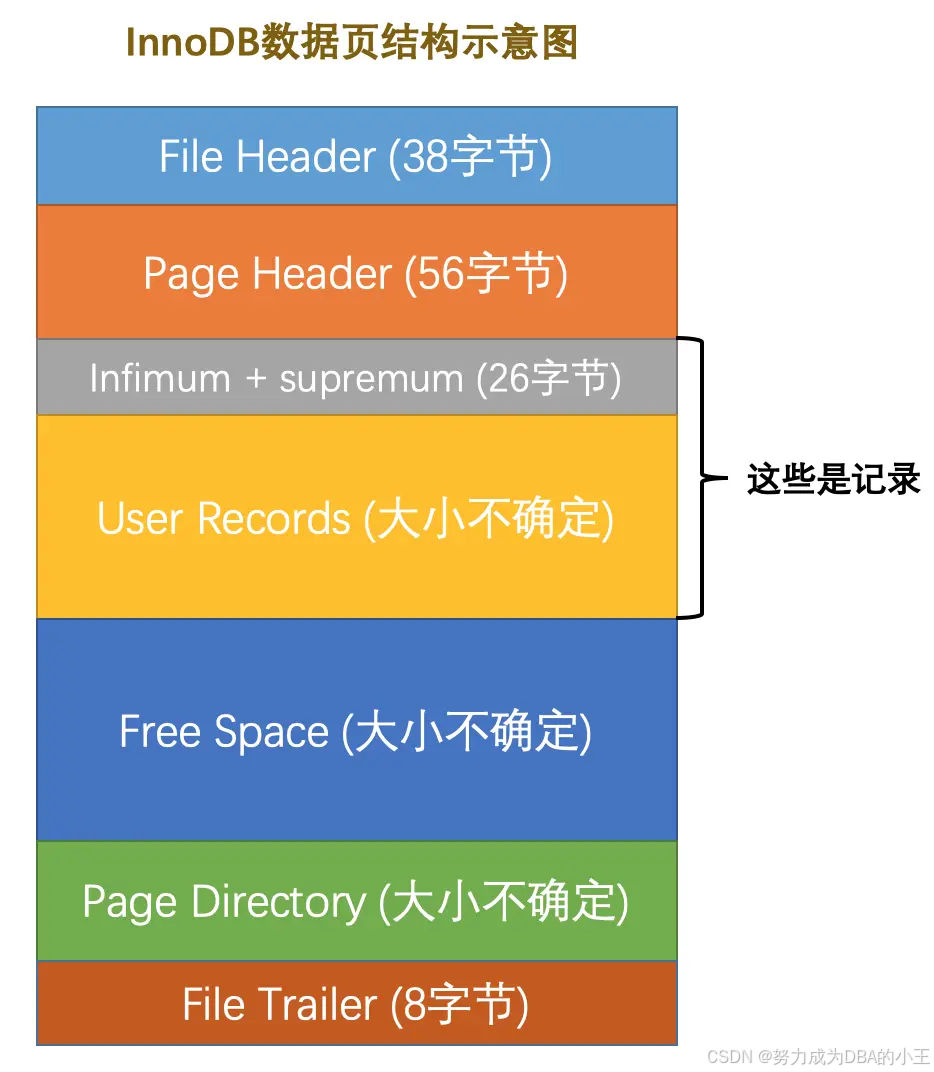

各个部分如图所示：

名称	中文名	占用空间大小	简单描述
File Header	文件头部	38字节	页的一些通用信息
Page Header	页面头部	56字节	数据页专有的一些信息
Infimum + Supremum	最小记录和最大记录	26字节	两个虚拟的行记录
User Records	用户记录	不确定	实际存储的行记录内容
Free Space	空闲空间	不确定	页中尚未使用的空间
Page Directory	页面目录	不确定	页中的某些记录的相对位置
File Trailer	文件尾部	8字节	校验页是否完整

 记录在页中的存储

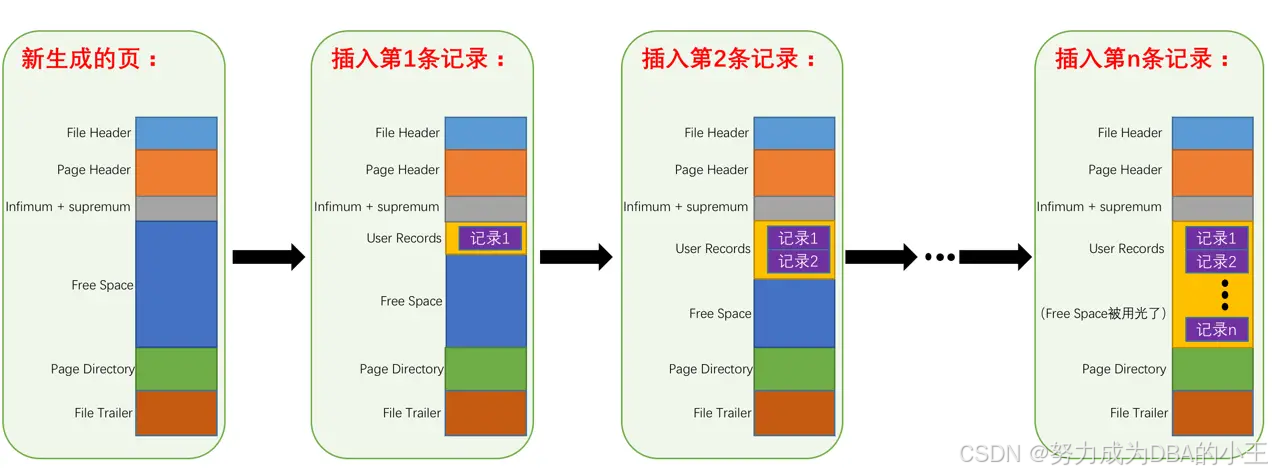

在页的7个组成部分中，我们自己存储的记录会按照我们指定的行格式存储到User Records部分。但是在一开始生成页的时候，其实并没有User Records这个部分，每当我们插入一条记录，都会从Free Space部分，也就是尚未使用的存储空间中申请一个记录大小的空间划分到User Records部分，当Free Space部分的空间全部被User Records部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了。

为了更好的管理在User Records中的这些记录，还得从记录行格式的记录头信息中说起。

记录头信息的秘密

CREATE TABLE page_demo(
    c1 INT,
    c2 INT,
    c3 VARCHAR(10000),
    PRIMARY KEY (c1)
) CHARSET=ascii ROW_FORMAT=Compact;

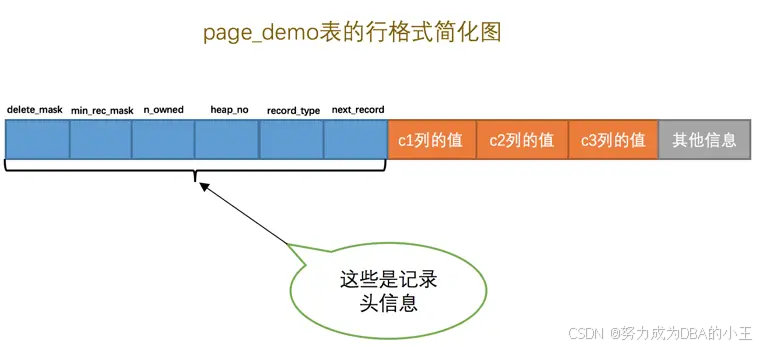

 page_demo表有3个列，其中c1和c2列是用来存储整数的，c3列是用来存储字符串的。

c1 列指定为主键，因此没有rowid隐藏列。

表指定了ascii字符集以及Compact的行格式。

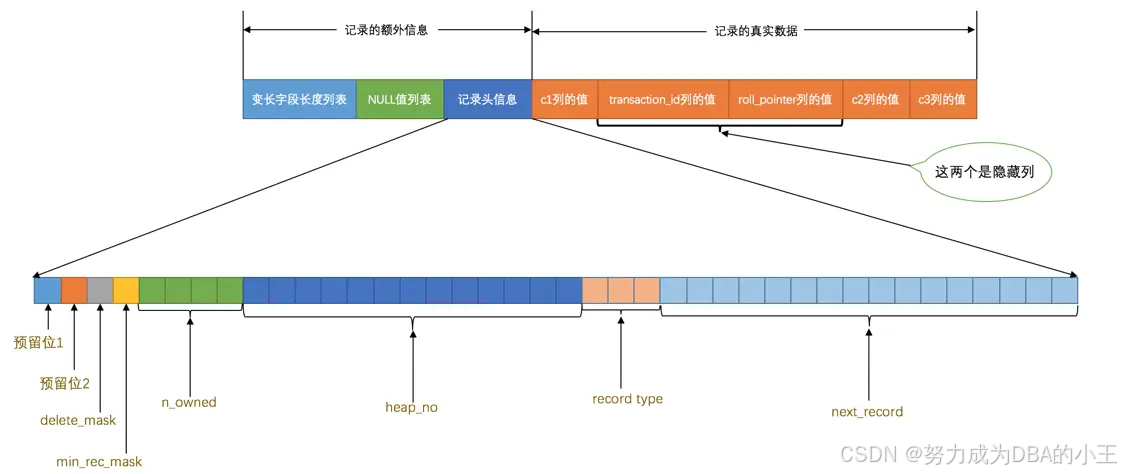

 Compact头信息行格式：

名称	大小（单位：bit）	描述
预留位1	1	没有使用
预留位2	1	没有使用
delete_mask	1	标记该记录是否被删除
min_rec_mask	1	B+树的每层非叶子节点中的最小记录都会添加该标记
n_owned	4	表示当前记录拥有的记录数
heap_no	13	表示当前记录在记录堆的位置信息
record_type	3	表示当前记录的类型，0表示普通记录，1表示B+树非叶节点记录，2表示最小记录，3表示最大记录
next_record	16	表示下一条记录的相对位置

注重记录头信息的作用

mysql> INSERT INTO page_demo VALUES(1, 100, 'aaaa'), (2, 200, 'bbbb'), (3, 300, 'cccc'), (4, 400, 'dddd');
Query OK, 4 rows affected (0.00 sec)
Records: 4  Duplicates: 0  Warnings: 0

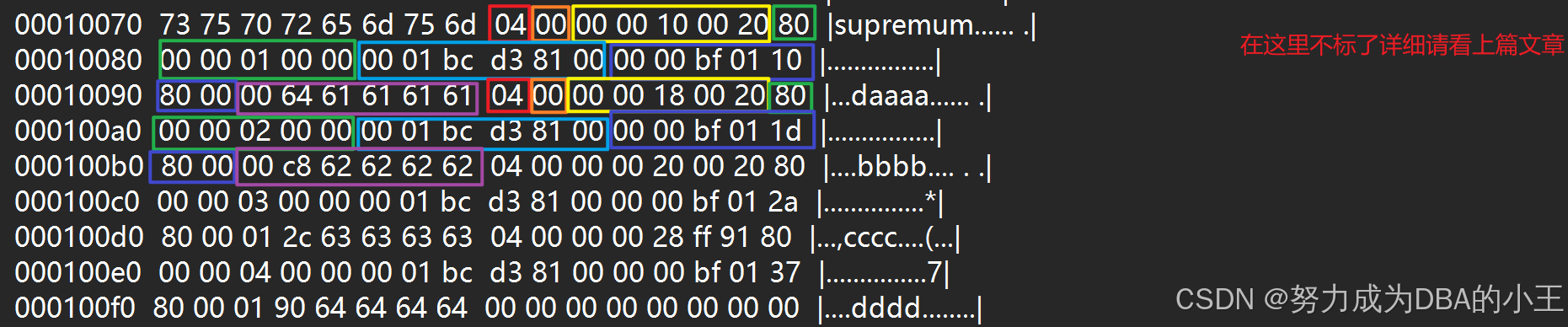

这些记录在页的User Records部分中是怎么表示的呢？

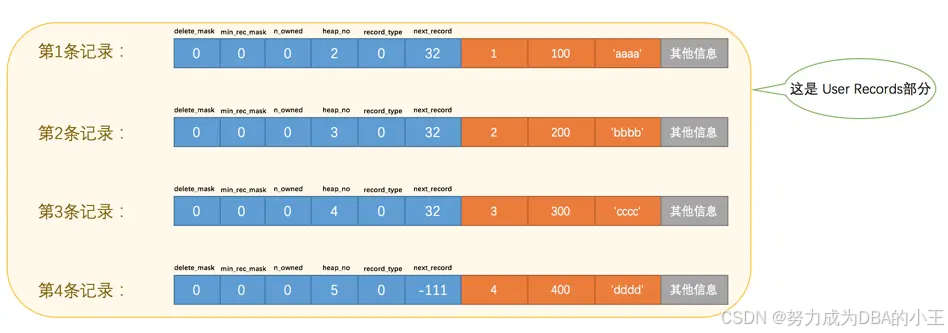

 看这个图的时候需要注意一下，各条记录在User Records中存储的时候并没有空隙。

delete_mask

这个属性标记着当前记录是否被删除，占用1个二进制位，值为0的时候代表记录并没有被删除，为1的时候代表记录被删除掉了。

这些被删除的记录之所以不立即从磁盘上移除，是因为移除它们之后把其他的记录在磁盘上重新排列需要性能消耗，所以只是打一个删除标记而已，所有被删除掉的记录都会组成一个所谓的垃圾链表，在这个链表中的记录占用的空间称之为所谓的可重用空间，之后如果有新记录插入到表中的话，可能把这些被删除的记录占用的存储空间覆盖掉。

delete_mask位设置为1和将被删除的记录加入到垃圾链表中其实是两个阶段 待续

min_rec_mask

B+树的每层非叶子节点中的最小记录都会添加该标记

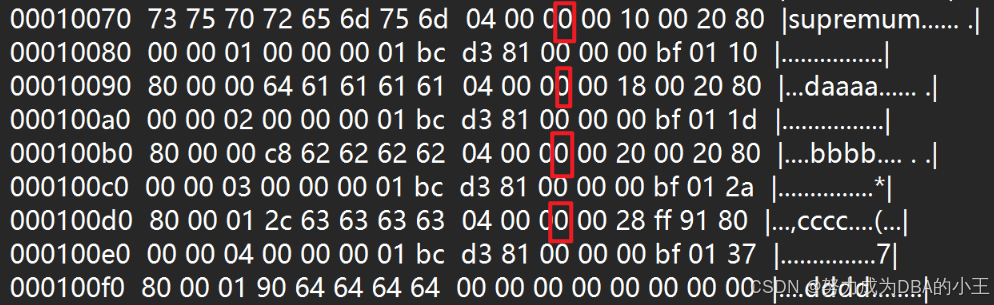

反正我们自己插入的四条记录的min_rec_mask值都是0，意味着它们都不是B+树的非叶子节点中的最小记录。

heap_no

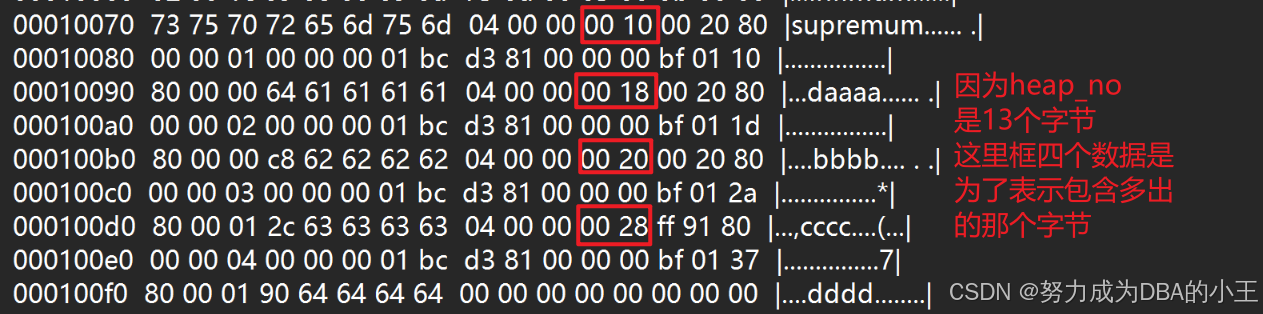

这个属性表示当前记录在本页中的位置，从图中可以看出来，我们插入的4条记录在本页中的位置分别是：2、3、4、5。

#第一条记录到第四条
00 10 0000 0000 0001 0 本页的位置是2

00 18 0000 0000 0001 1 本页的位置是3

00 20 0000 0000 0010 0 本页的位置是4

00 28 0000 0000 0010 1 本页的位置是5

最小记录和最大记录

 heap_no值为0和1的记录呢？
