UML状态图

状态图:描述特定对象的所有可能状态以及由于各种事件的发生而引起状态之间的转移。

它和活动图其实是一样的,活动图描述的是程序的活动,是动作,而状态图描述的是活动流程的状态。状态图更注重行为的结果,活动图侧重行为的动作。

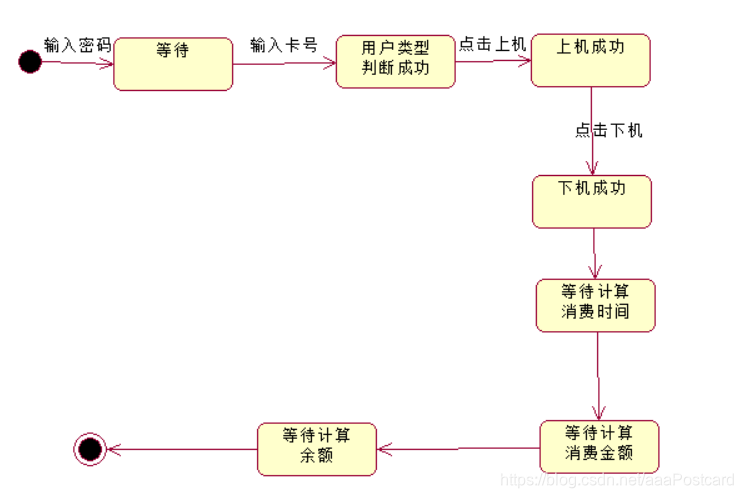

如图为我的机房系统一部分的状态图:



UML状态图(State Diagram)是统一建模语言(UML)的一部分,用于描述对象在系统中的所有可能状态及其相互之间的转变关系,主要用于分析和设计基于事件驱动的系统,如嵌入式系统、交互式软件或业务流程[^2]。 UML状态图的核心构成要素包括: 1. **状态**:对象在其生命周期内的某个条件或状况。 2. **转换**:从一个状态到另一个状态的转移。 3. **事件**:触发状态转换的因素。 4. **起始状态和终止状态**:分别表示对象状态变化的开始和结束。 5. **复合状态**:包含子状态的状态,可进一步细化状态表示。 UML状态图的绘制方法即状态机的建模过程,具体如下: 1. **识别建模对象**:确定要对哪个对象进行状态建模。 2. **识别对象的各种状态,并绘制状态机**:明确对象可能处于的所有状态。 3. **标识转换和事件,并细化状态机**:确定状态之间的转换以及触发这些转换的事件。 4. **细化状态和转换,并细化状态机**:对状态和转换进行进一步的细化和完善。 绘制状态机的基本步骤如下: 1. **创建状态机**:启动绘工具创建新的状态。 2. **创建初态和终态**:在中标识出对象状态变化的起始和结束点。 3. **创建状态**:根据识别出的对象状态,在中绘制相应的状态框。 4. **创建转换**:用箭头表示状态之间的转换关系。 5. **创建事件、监护条件、动作**:为转换关联触发事件、监护条件和执行动作。 以下为一个使用Python和`graphviz`库绘制简单UML状态图的示例代码: ```python from graphviz import Digraph # 创建一个有向对象 dot = Digraph(comment='Simple UML State Diagram') # 设置形属性 dot.attr(rankdir='LR', size='8,8') # 定义状态 dot.node('S0', 'Initial State') dot.node('S1', 'State 1') dot.node('S2', 'State 2') dot.node('S3', 'Final State') # 定义转换 dot.edge('S0', 'S1', label='Event 1') dot.edge('S1', 'S2', label='Event 2') dot.edge('S2', 'S3', label='Event 3') # 保存形 dot.render('uml_state_diagram.gv', view=True) ```
