本文深入解析RISC-V架构中的硬件性能监控机制，包括关键CSR寄存器的定义与功能，如mcycle、minstret及mhpmcounter系列。通过SiFive E31与rocket-chip实例，对比分析不同实现方式，展示如何配置与读取监控数据，适用于嵌入式系统与高性能计算领域的开发者。

这次我们介绍的功能是Hardware Performance Monitor。

首先我们先看一下指令集 《The RISC-V Instruction Set Manual Volume II: Privileged Architecture Privileged Architecture Version 1.10》 是如何定义的。
文档链接：
https://riscv.org/specifications/privileged-isa/

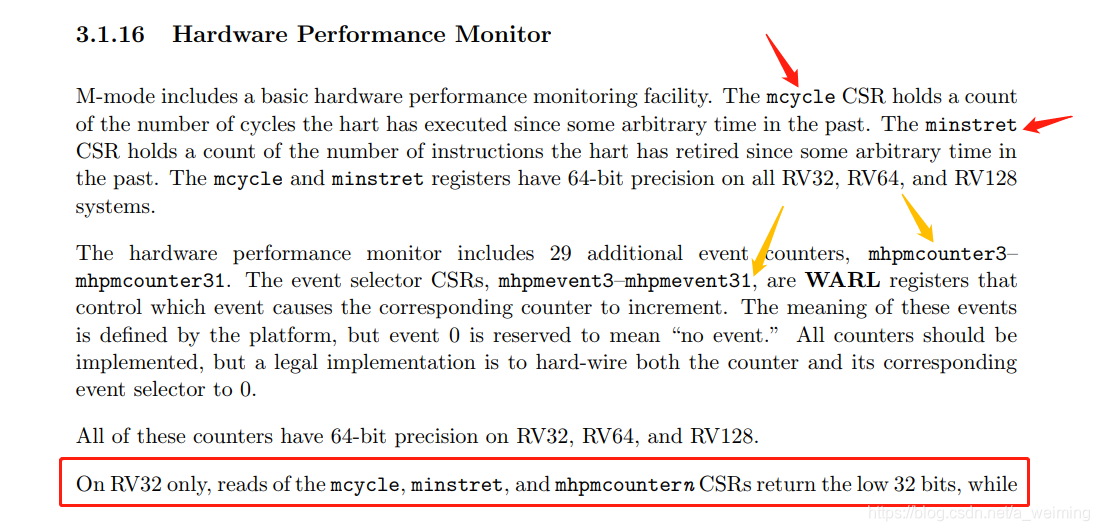

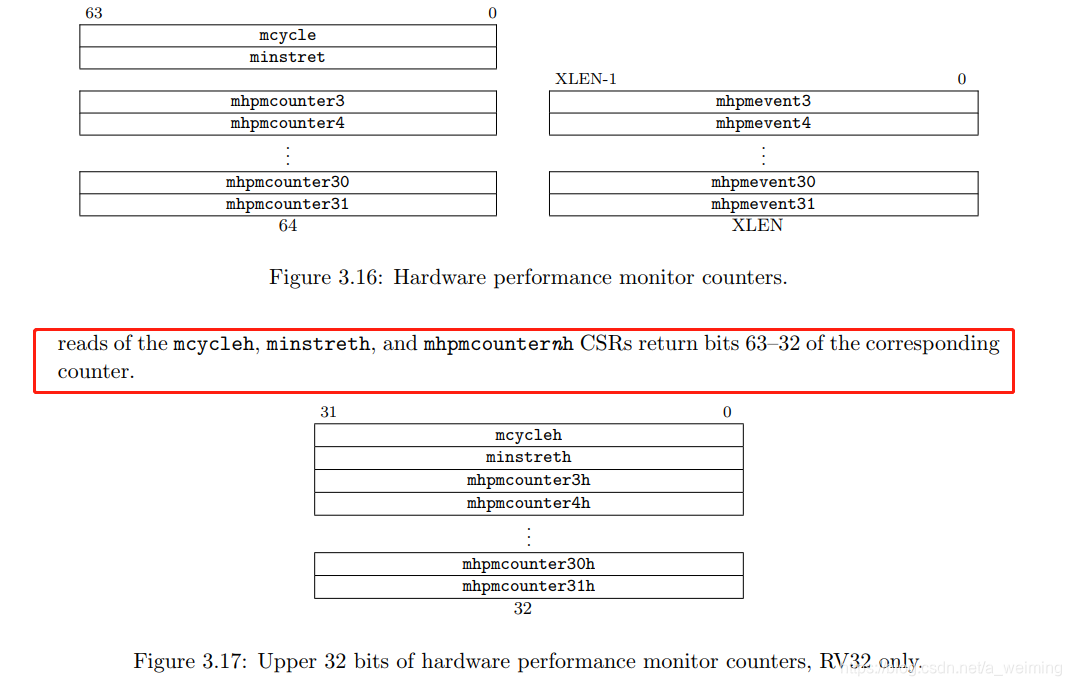

在这里插入图片描述
由上面内容可以知道，RISC-V指令集规定了一些硬件性能监控的CSR寄存器，用于监控CPU的内部运行情况。

mcycle：保存自过去任意时间以来CPU执行的周期数，是一个64-bit的CSR寄存器，当使用的是32-bit系统时，可以通过mcycle & mcycleh读取完整的64-bit数据。
minstret：记录自过去任意时间以来CPU退出的指令数，是一个64-bit的CSR寄存器，当使用的是32-bit系统时，可以通过minstret & minstreth读取完整的64-bit数据。
mhpmevent3–mhpmevent31：硬件性能监控的事件选择CSR寄存器，是一个32-bit的CSR寄存器。
mhpmcounter3– mhpmcounter31：额外29个事件触发CSR计数器，当选择监控的事件发生时，此计数器会自动加一，指令集中规定是64-bit的CSR寄存器，当使用的是32-bit系统时，可以通过mhpmcounterX & mhpmcounterXh读取完整的64-bit数据。

接下来看的是，各CSR寄存器对应的地址。

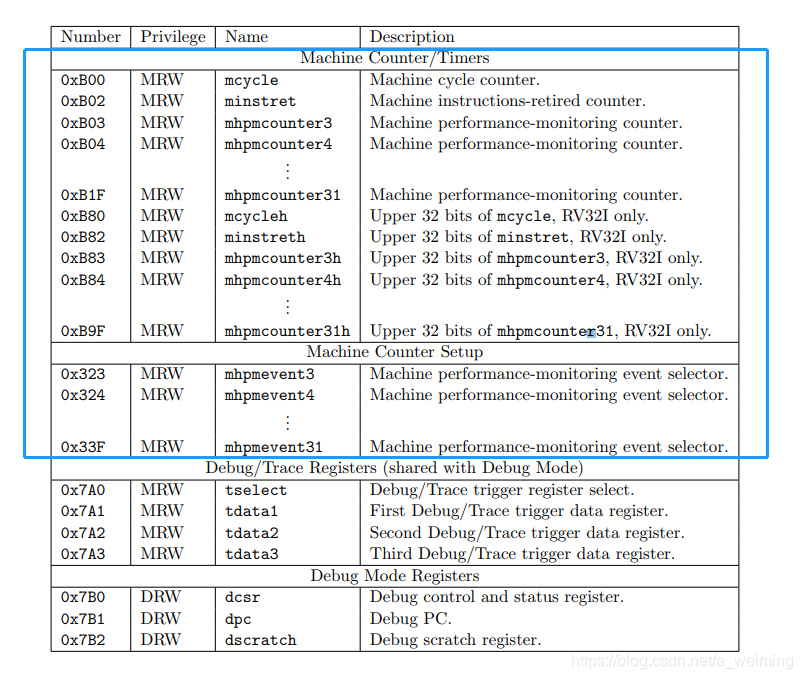

在这里插入图片描述
蓝色框中的CSR寄存器就是Hardware Performance Monitor相关的CSR寄存器。“Number”对应的12-bit数值就是该CSR寄存器对应的地址。

下面我们看看SiFive 《SiFive E31 Core Complex Manual》 关于Hardware Performance Monitor的说明。
文档链接：
https://sifive.cdn.prismic.io/sifive/0cc4918b-751d-4e2a-9337-2ceedeec4459_sifive_coreip_E31_AHB_rtl_v19_08p2p0_release_manual.pdf

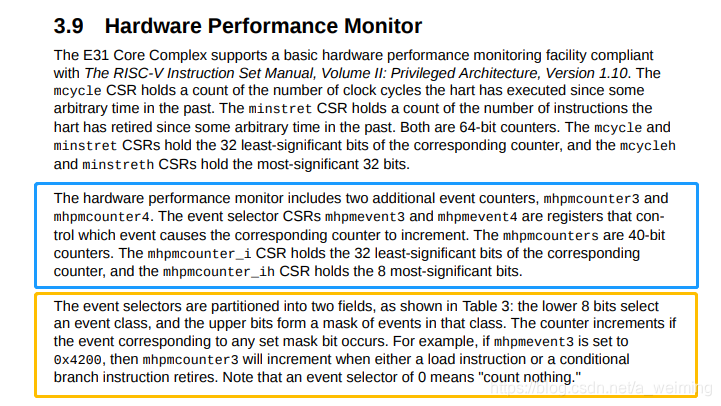

在这里插入图片描述
这里看到，SiFive的E31采用的mhpmcounterX只有40-bit，而非指令集中的64-bit。不过感觉40-bit也是够用的，采用64-bit的话，会比较浪费硬件资源，所以可以理解。
黄色框的内容是说明如何使用Hardware Performance Monitor的，要理解清楚还需要配合下面这个图。

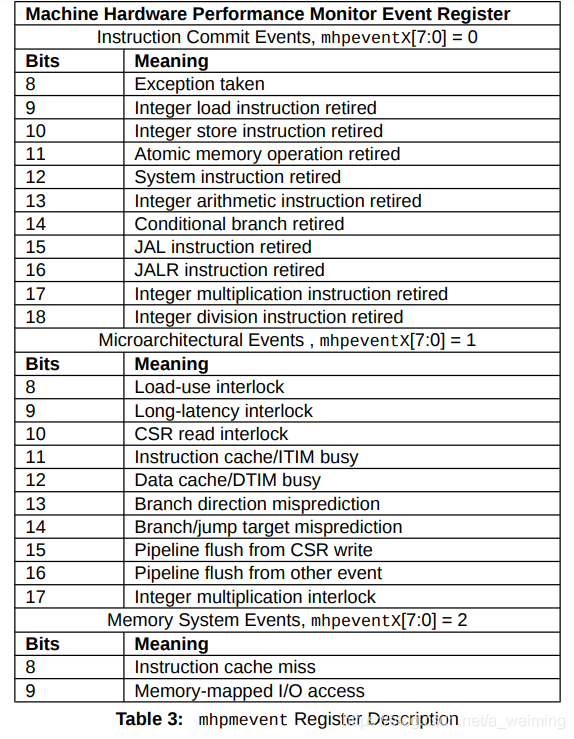

在这里插入图片描述
这个图是指导如何选择监控的事件，例如文档上的选择0x4200，则同时监控Integer load instruction retired & conditional branch instruction retired这两件事，当CPU内部发生这两件事时，计数器会自动加一。

看完文档功能说明，我们接下来看的是scala代码。
首先看的文件是：/rocket-chip/src/main/scala/rocket/Instructions.scala
从里面找出各类CSR寄存器的地址。

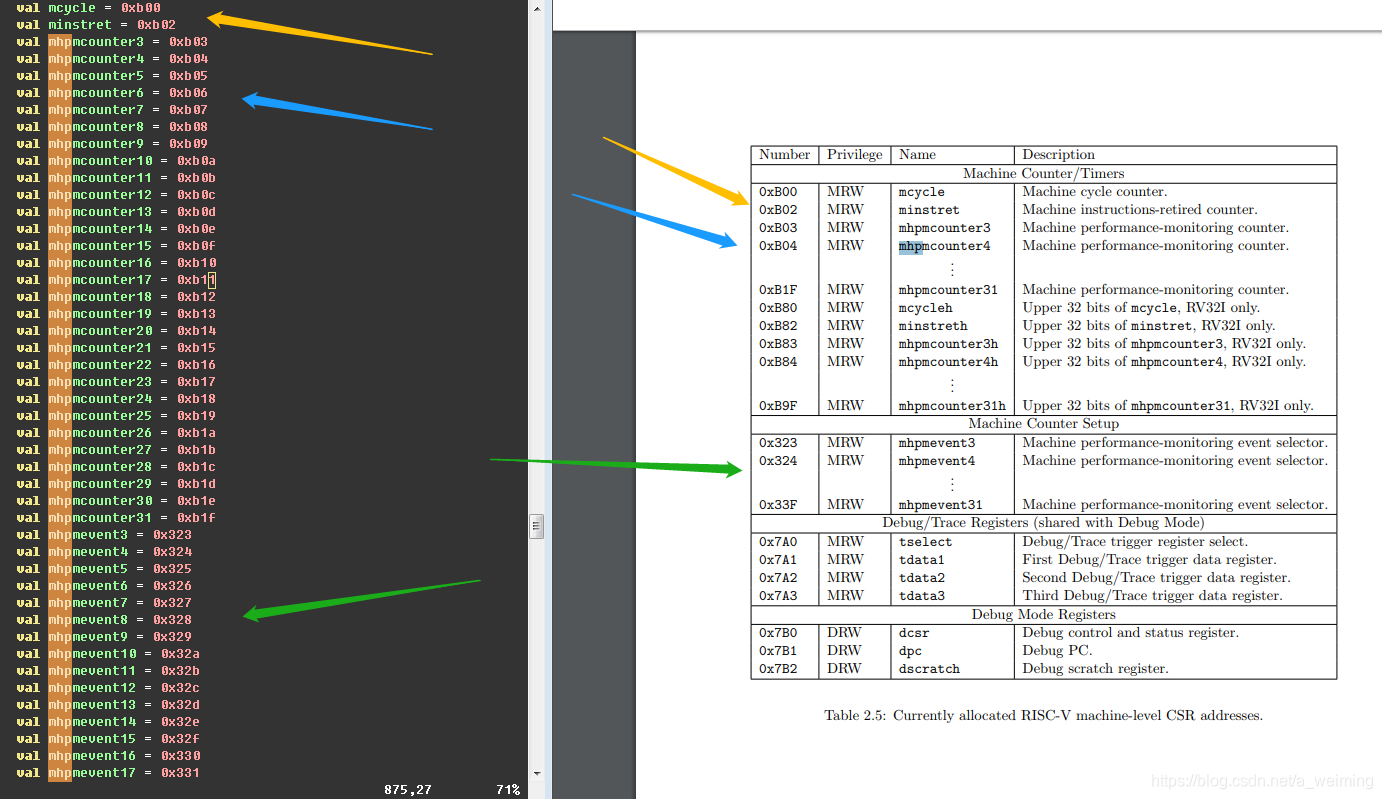

在这里插入图片描述
从图中可以看到，CSR寄存器的地址和指令集中的一一对应。我只是贴出部分CSR寄存器，想看全部的，大家可以自行查看Instructions.scala。

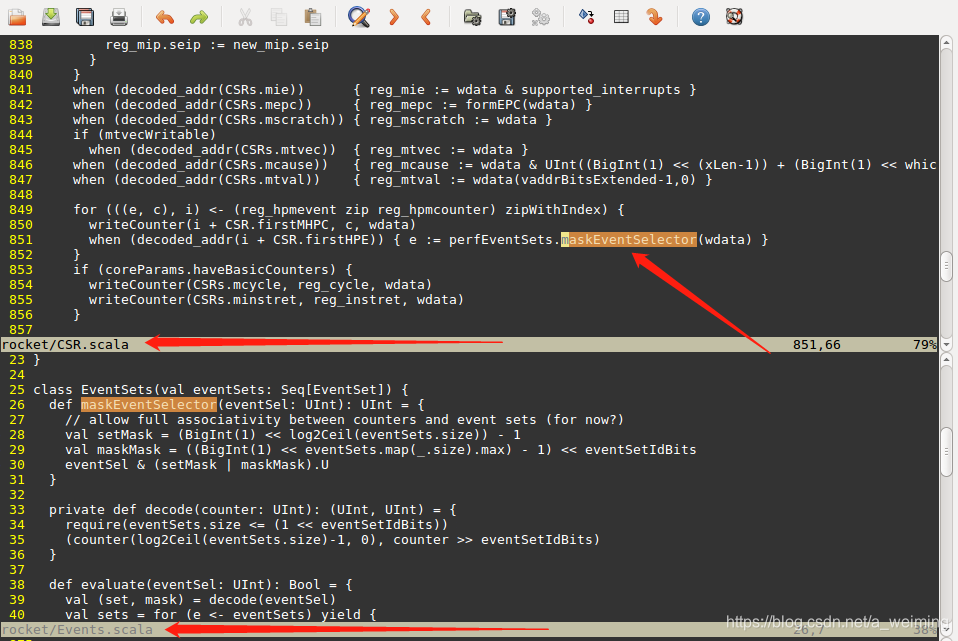

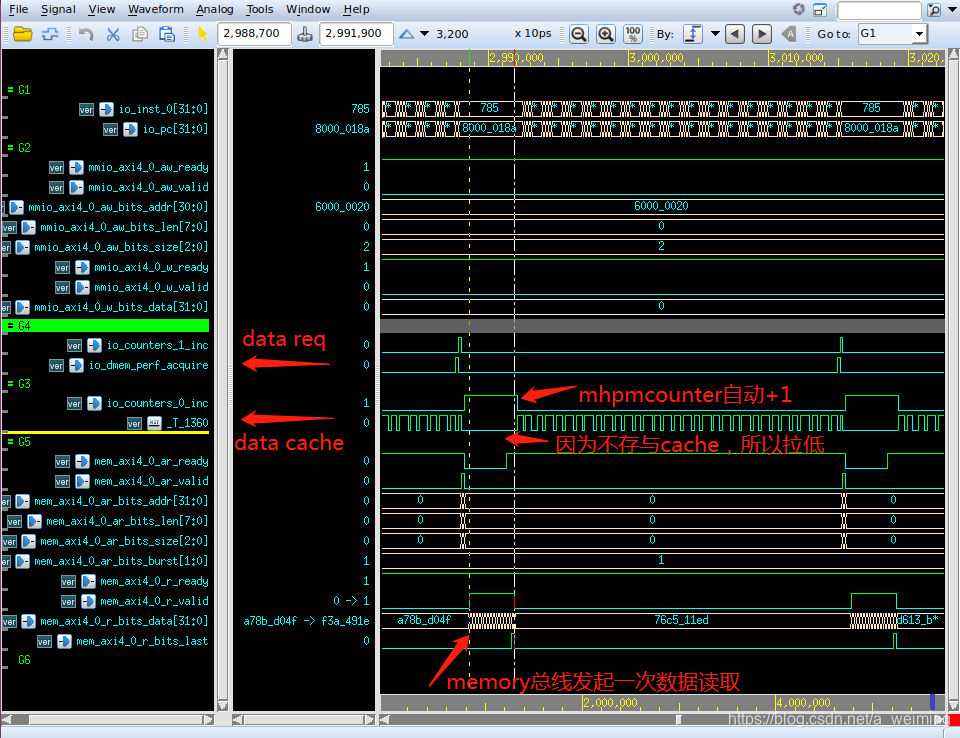

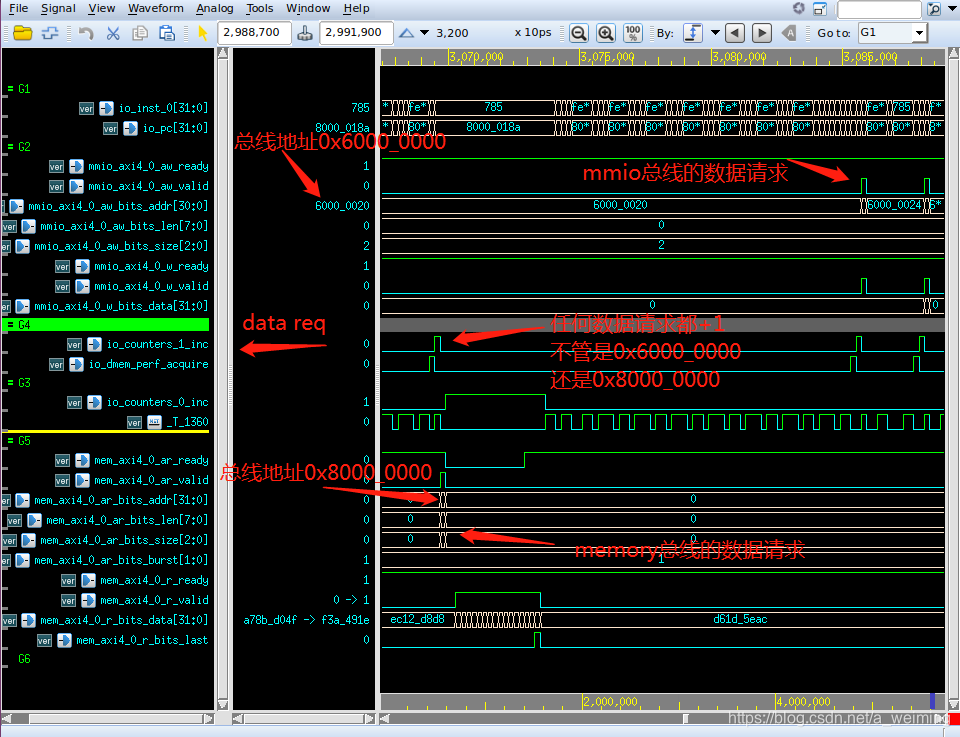

下面看一下，rocket-chip是如何实现Hardware Performance Monitor的。
主要的代码是：
/rocket-chip/src/main/scala/rocket/Events.scala

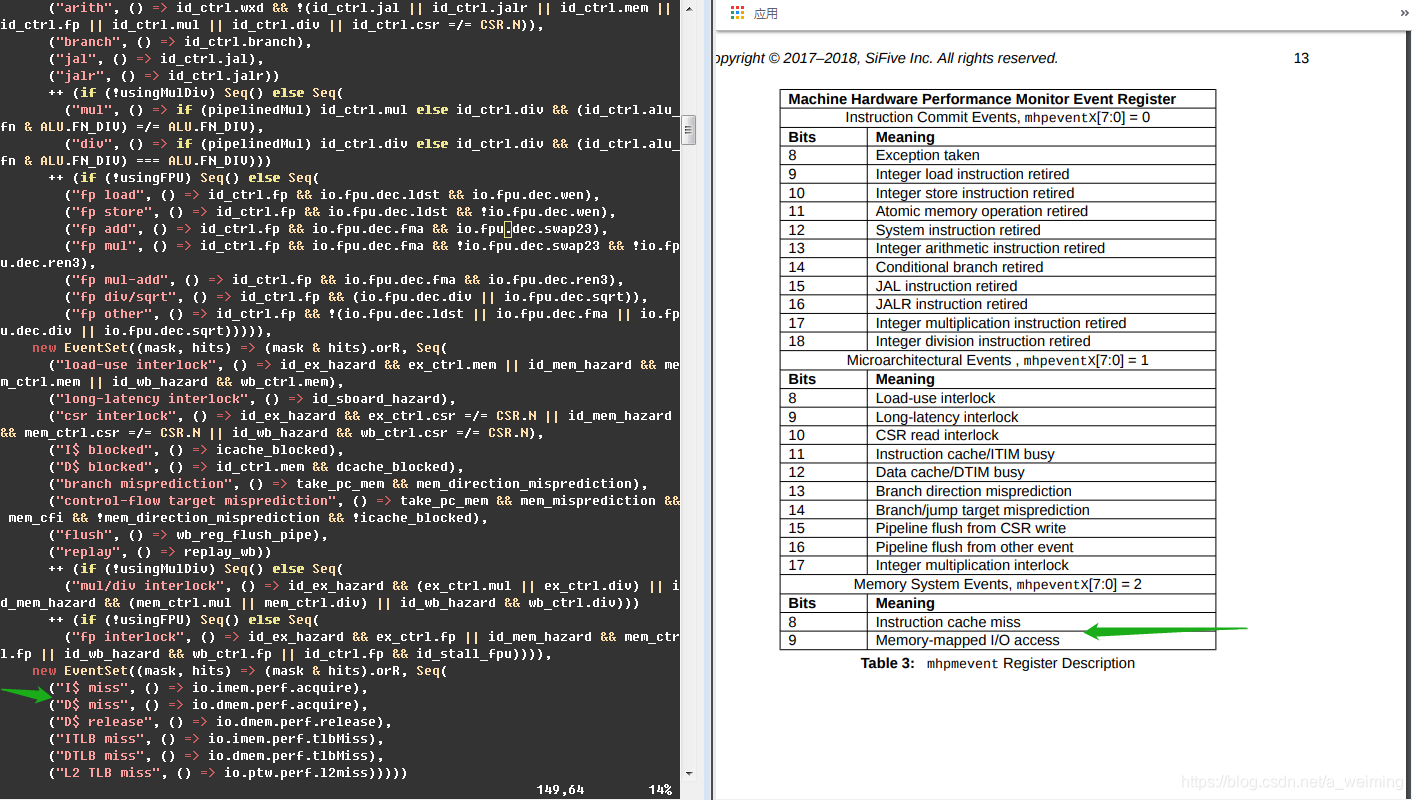

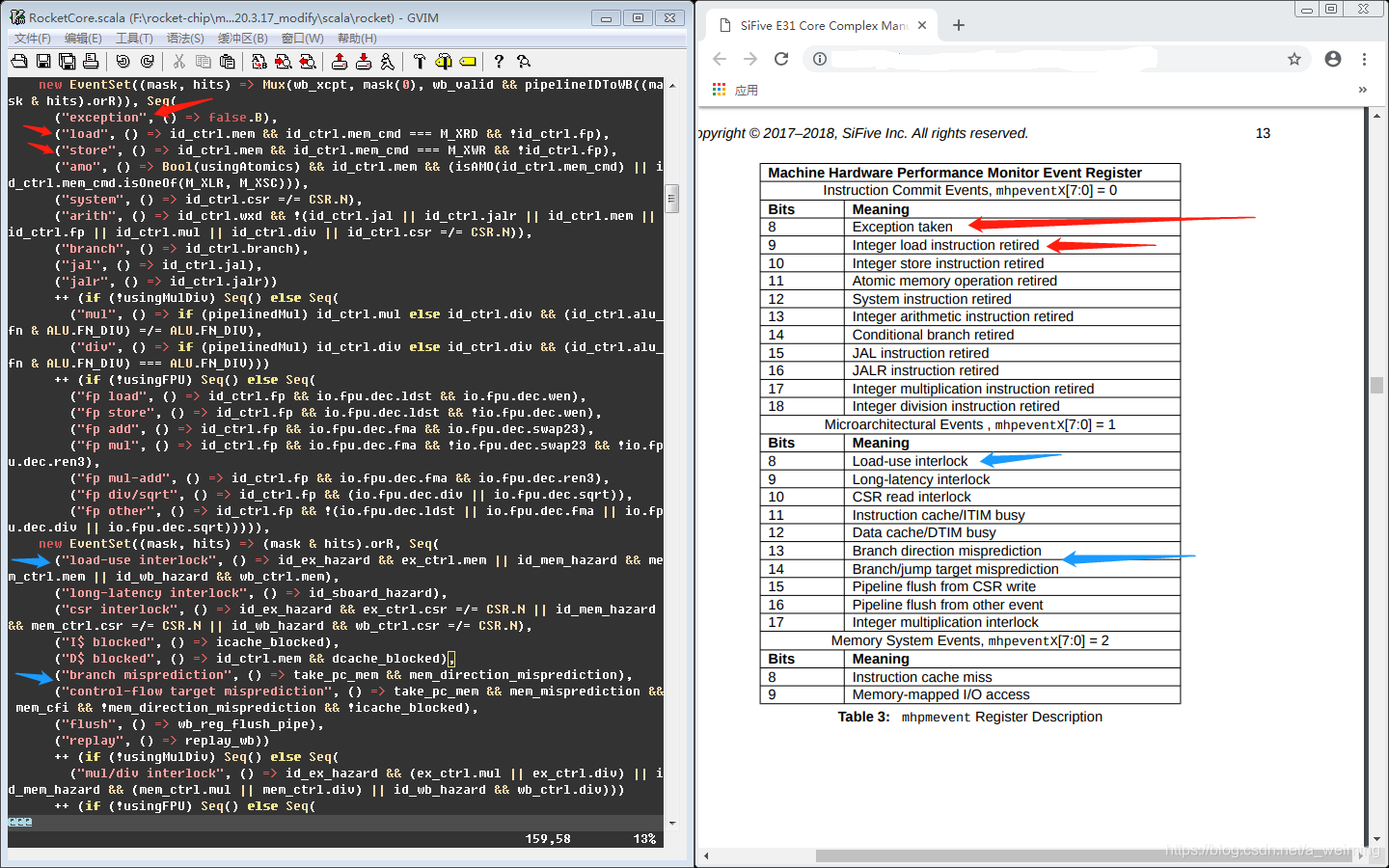

/rocket-chip/src/main/scala/rocket/RocketCore.scala

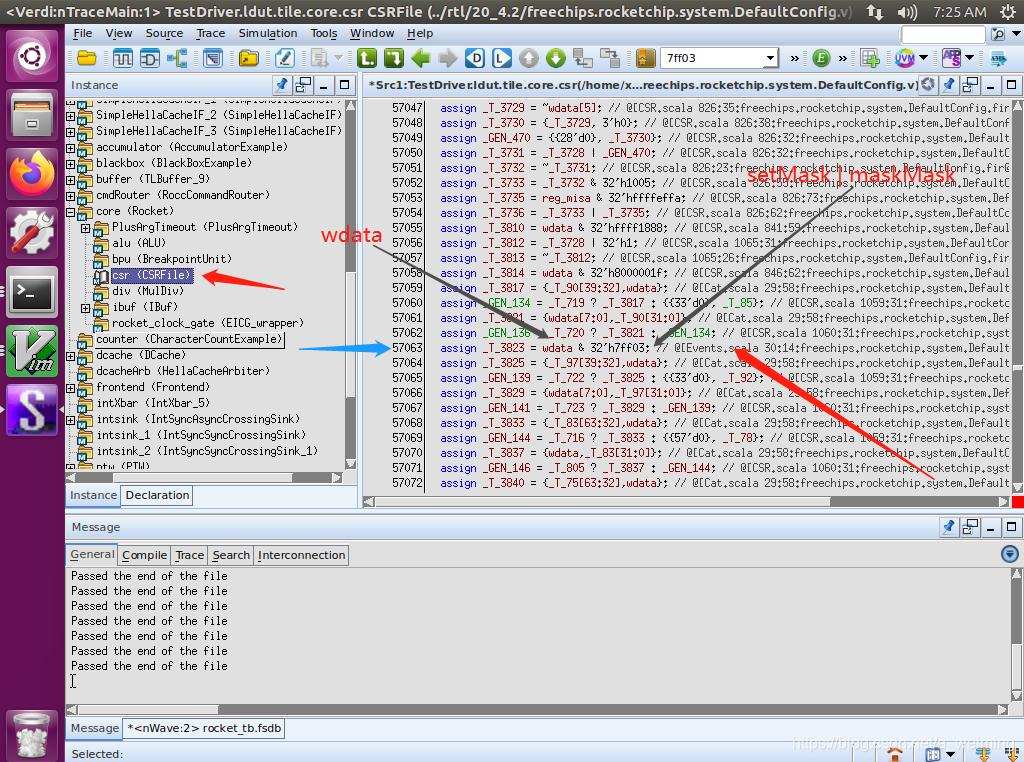

/rocket-chip/src/main/scala/rocket/CSR.scala
我只说明部分代码的功能，并不会一一解释
