功能码02modbus协议数据帧排列问题

最新推荐文章于 2025-06-12 17:19:20 发布
原创 最新推荐文章于 2025-06-12 17:19:20 发布 · 235 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#开发语言

这篇文章讨论了在特定时间点COM6接口接收到和发送的数据帧，展示了十六进制数据的转换，并强调了数据帧的排序过程，内容涉及IT技术中的串口通信和数据处理。









[2023-08-17 14:55:29-941]COM6-接收：01 02 00 01 00 3a a9 d9
[2023-08-17 14:55:29-946]COM6-发送：
01
02
08
ff ff

1111 1111
1111 1111

ff ff

1111 1111
1111 1111

cf 1f

1100 1111
0001 1111

00 00

0000 0000
0000 0000

8a d0

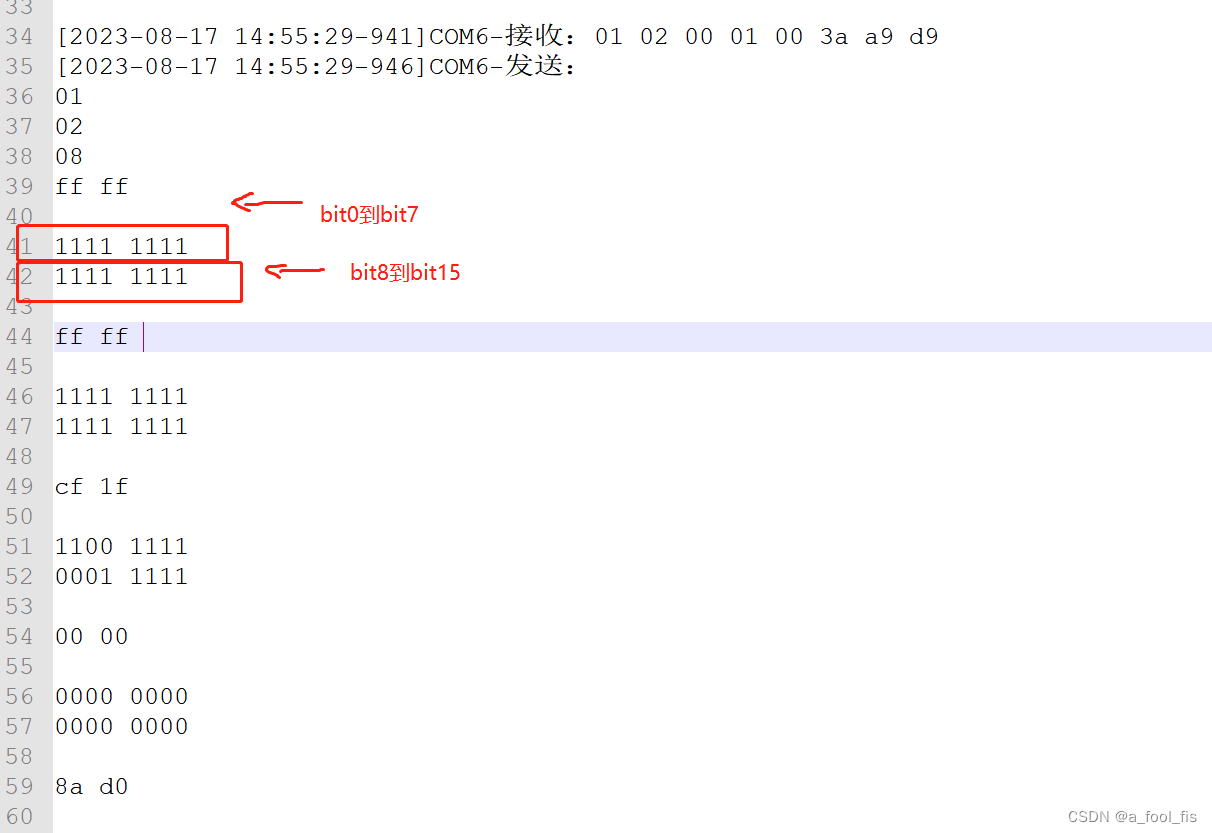

数据帧排序如下：
