路由策略实验

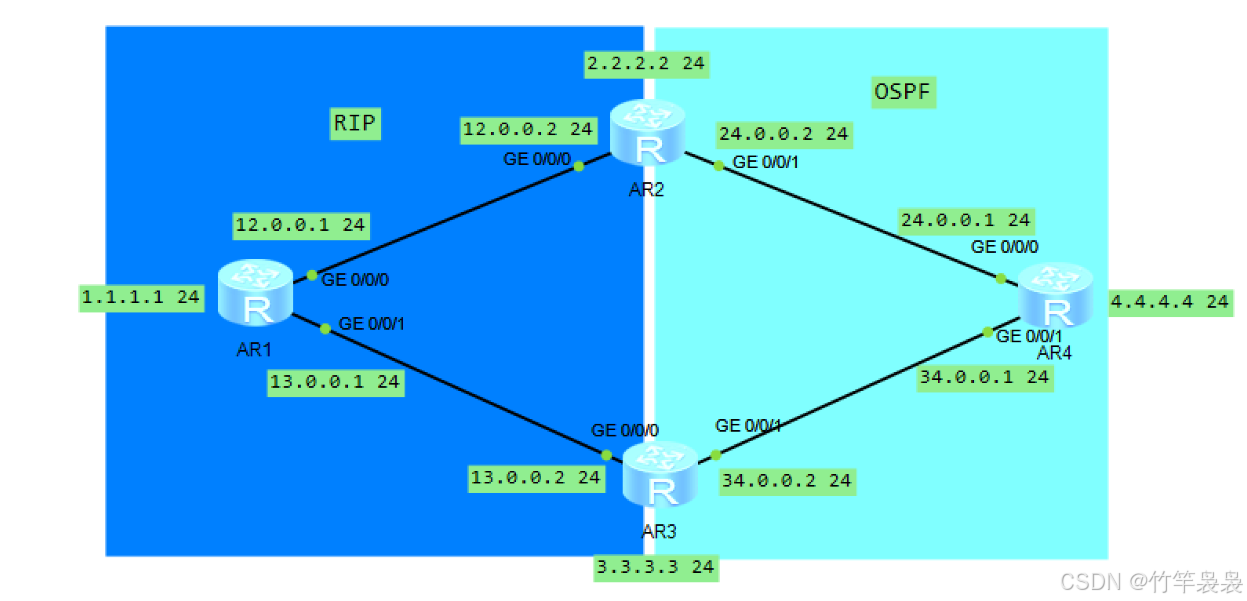

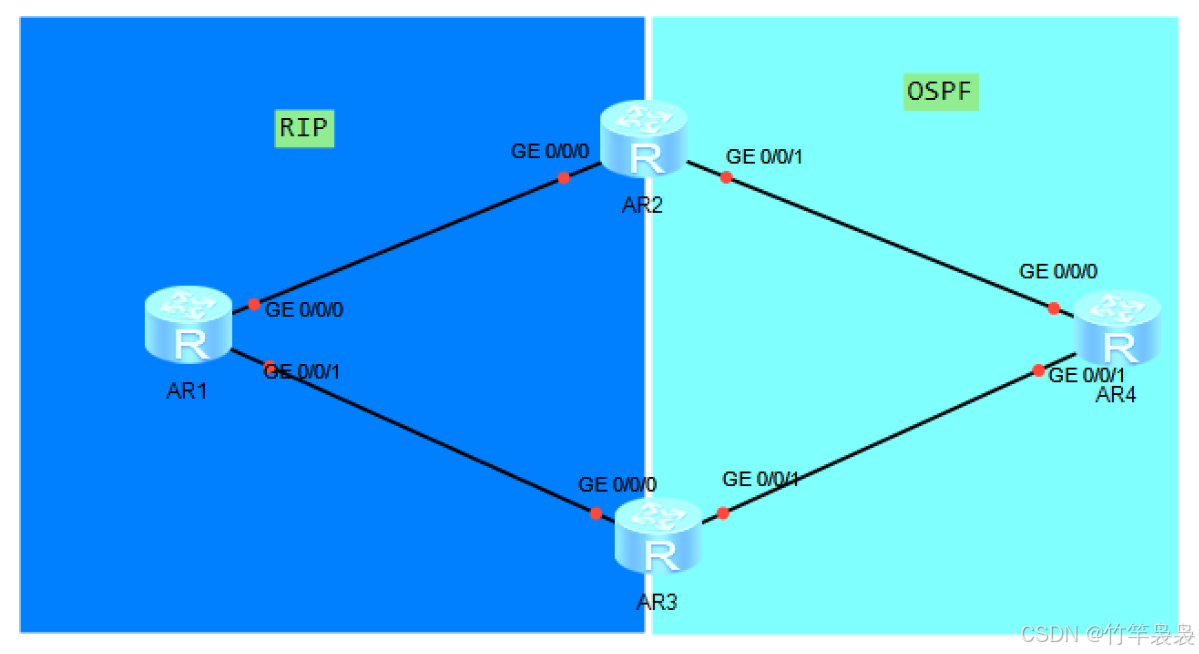

实验拓扑

实验思路

1、配置IP地址，配置RIP和OSPF协议（IP按下图配置）

2、R2/R3双向重发布

3、选路最佳

一、配置IP，配置RIP和OSPF协议

R1的配置

配置IP
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.0.0.1 24
[r1-GigabitEthernet0/0/0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[r1-GigabitEthernet0/0/1]int l0
[r1-LoopBack0]ip add 1.1.1.1 24

配置RIP协议
[r1]rip	1
[r1-rip-1]version 2
[r1-rip-1]network 12.0.0.0
[r1-rip-1]network 13.0.0.0
[r1-rip-1]network 1.0.0.0

R2的配置

配置IP
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[r2-GigabitEthernet0/0/0int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 24.0.0.2 24
[r2-GigabitEthernet0/0/1]int l0
[r2-LoopBack0]ip add 2.2.2.2 24

配置RIP协议
[r2]rip 1
[r2-rip-1]version 2
[r2-rip-1]network 12.0.0.0
[r2-rip-1]network 2.0.0.0

配置OSPF协议
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 24.0.0.2 0.0.0.0

R3的配置

配置IP
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 13.0.0.2 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.0.0.2 24
[r3-GigabitEthernet0/0/1]int l0
[r3-LoopBack0]ip add 3.3.3.3 24

配置RIP协议
[r3]rip 1
[r3-rip-1]version 2
[r3-rip-1]network 13.0.0.0

配置OSPF协议
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.0.0.2 0.0.0.0

R4的配置

配置IP
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 24.0.0.1 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 34.0.0.1 24
[r4-LoopBack0]ip add 4.4.4.4 24

配置OSPF协议
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 24.0.0.1 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.1 0.0.0.0

测试

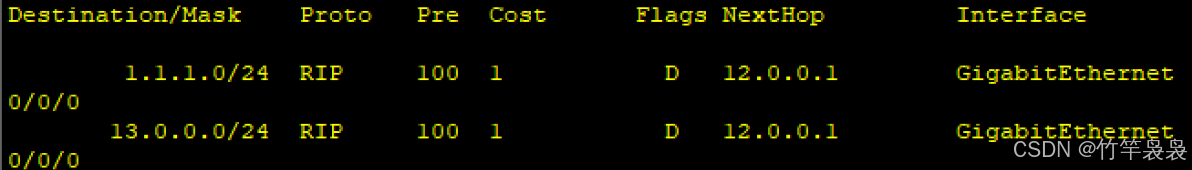

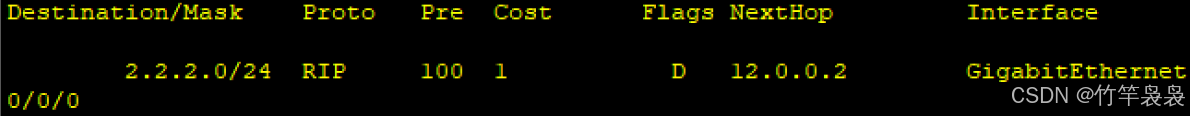

查看R1路由表

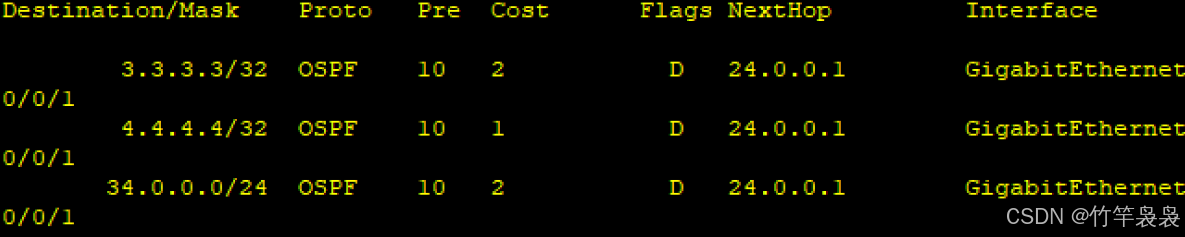

查看R2路由表

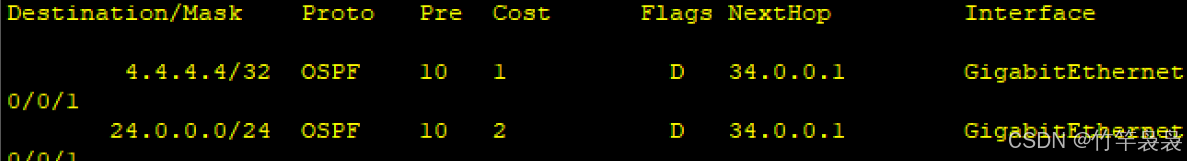

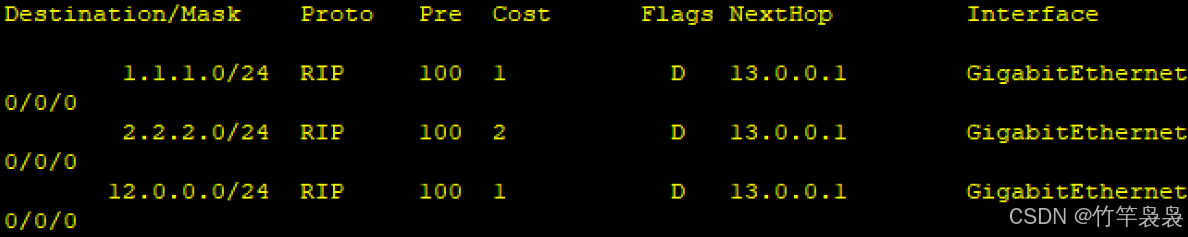

查看R3路由表

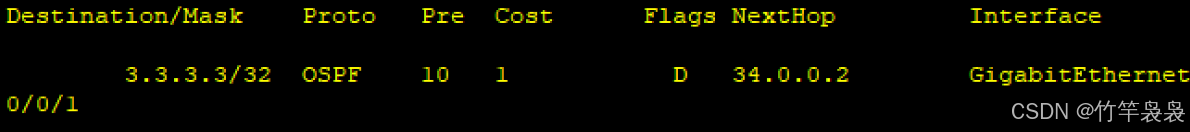

查看R4路由表

二、R2/R3双向重发布

R2的配置

[r2]rip 1
[r2-rip-1]import-route ospf 1
[r2]ospf
[r2-ospf-1]import-route rip

r3的配置

[r3]rip 1
[r3-rip-1]import-route ospf 1
[r3]ospf
[r3-ospf-1]import-route rip

测试：查看R1/R4通过RIP/OSPF协议学习到的路由

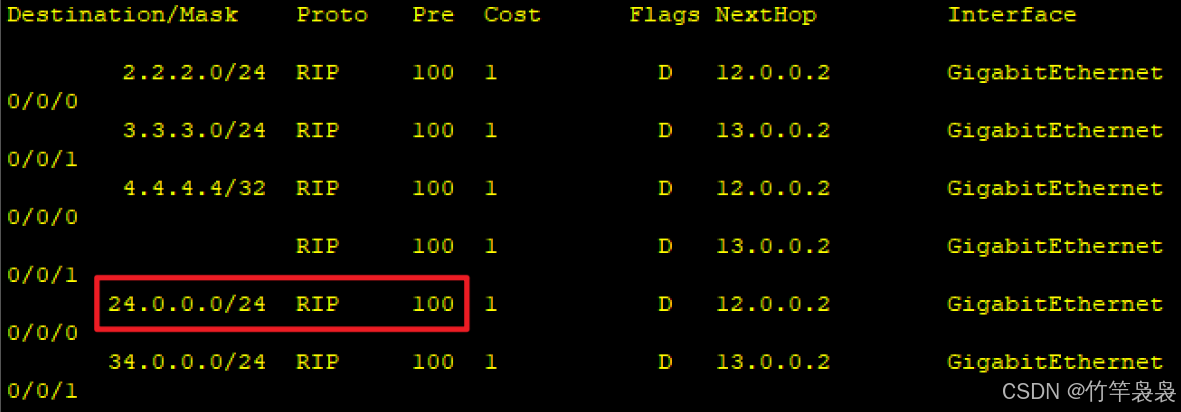

R1

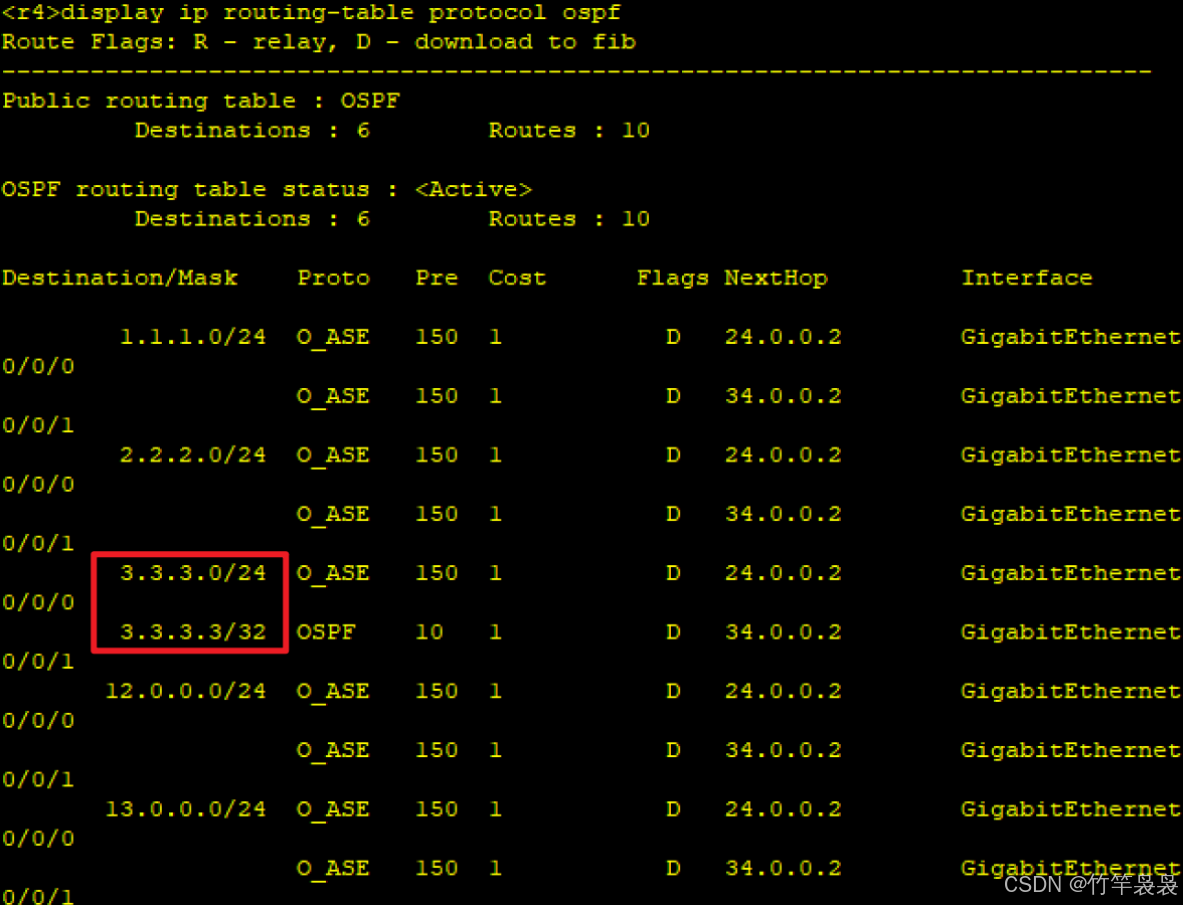

R4

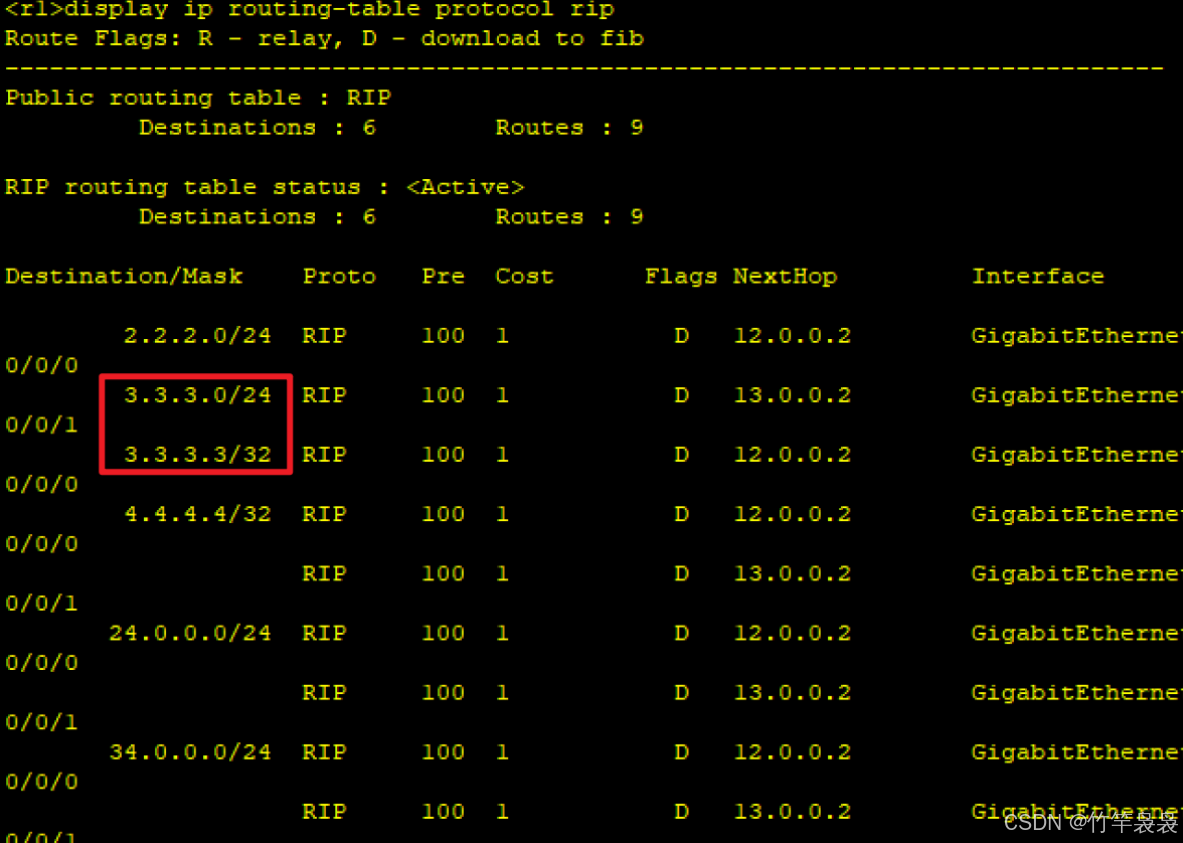

问题：出现了通往3.3.3.3环回的两条不同掩码的路由

解决方式：

（1）直接修改环回IP掩码为32（两边都发32位的路由）

[r3]int l0
[r3-LoopBack0]ip add 3.3.3.3 32

（2）修改环回接口类型为broadcast（两边都发24位的路由）

[r3]int l0
[r3-LoopBack0]ospf network-type broadcast

此时：R1到OSPF开销负载均衡，R4到RIP开销负载均衡

三、选路最佳

（1）偏移列表（RIP）

R2的配置

[r2]ip ip-prefix aa permit 3.3.3.3 24 ---抓取
[r2]ip ip-prefix aa permit 34.0.0.0 24
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]rip metricout ip-prefix aa 2 ---度量值加2

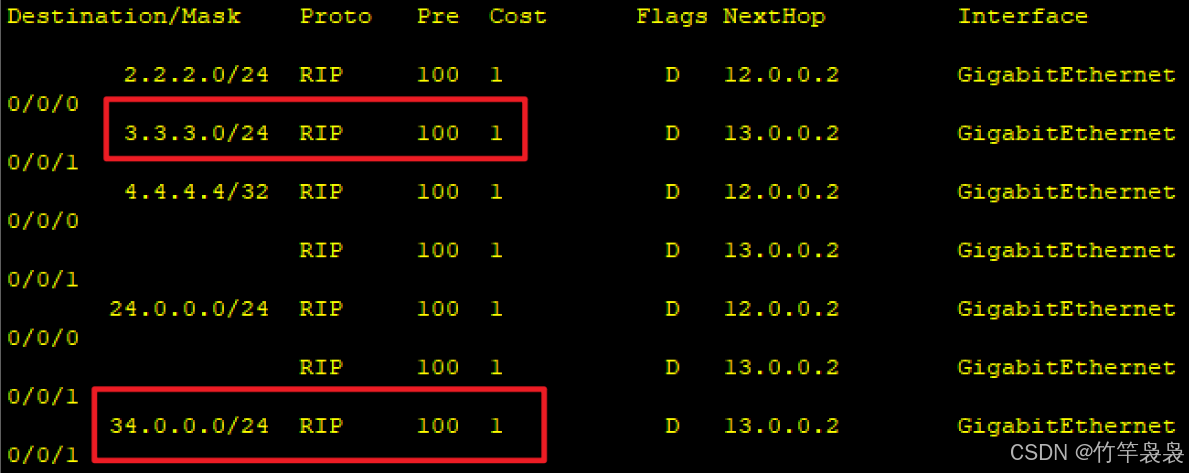

测试：R1到3.3.3.0和34.0.0.0网段不再负载均衡

R3的配置

[r3]ip ip-prefix bb permit 24.0.0.0 24
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]rip metricout ip-prefix bb 2

测试：R1到24.0.0.0网段不再负载均衡

（2）route-policy（OSPF）

R2的配置

[r2]ip ip-prefix cc permit 12.0.0.0 24
[r2]ip ip-prefix cc permit 2.2.2.0 24 ---都在cc列表里，做同样的策略
[r2]route-policy cc permit node 10 ---修改站点号
[r2-route-policy]if-match ip-prefix cc ---导入
[r2-route-policy]apply cost-type type-1 ---修改度量值为类型1
[r2-route-policy]q ---退出
[r2]route-policy cc permit node 20 ---创建空表，允许所有通过
[r2]ospf 1
[r2-ospf-1]import-route rip route-policy cc ---重发布时执行策略cc

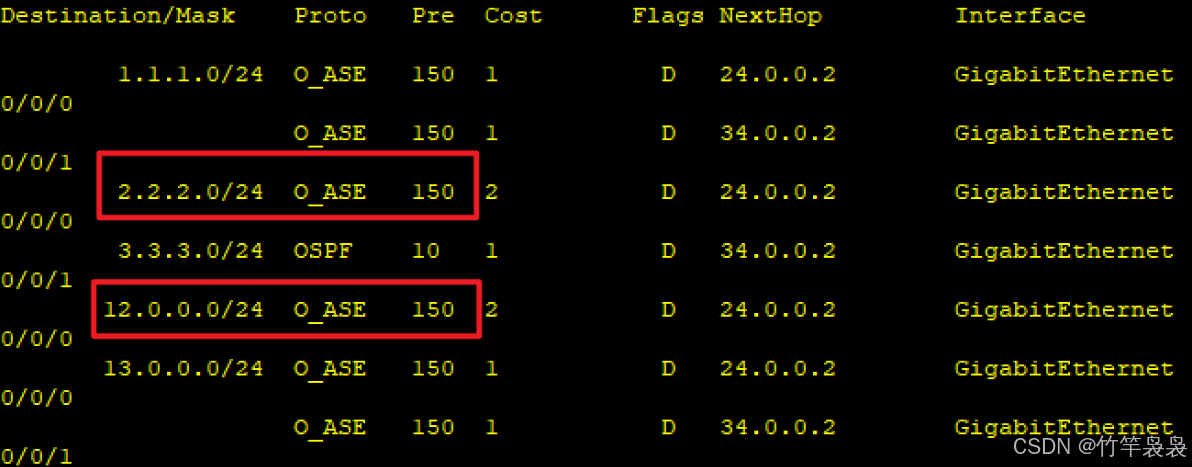

测试：R4到2.2.2.0和12.0.0.0网段不再负载均衡

R3的配置

[r3]ip ip-prefix dd permit 13.0.0.0 24
[r3]route-policy dd permit node 10
[r3-route-policy]if-match ip-prefix dd
[r3-route-policy]apply cost-type type-1
[r3-route-policy]q
[r3]route-policy dd permit node 20
[r3]ospf 1
[r3-ospf-1]import-route rip route-policy dd

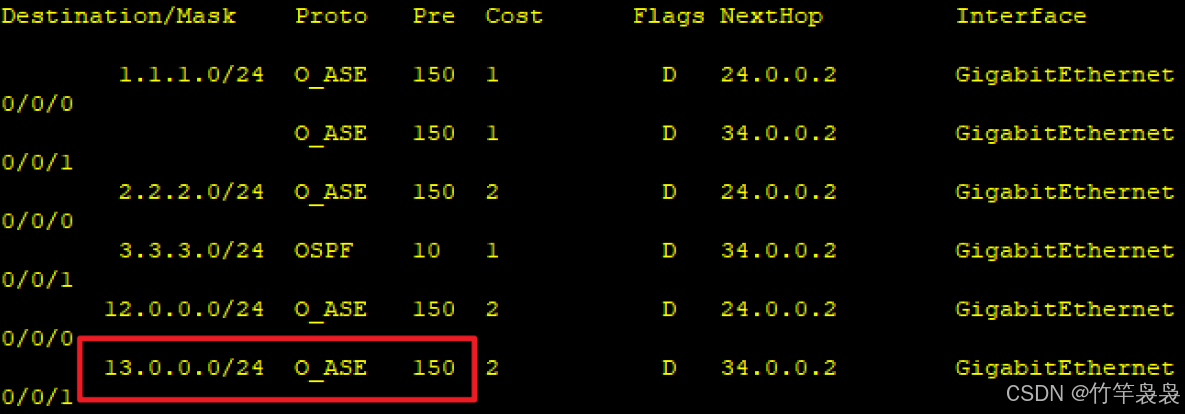

测试：R1到13.0.0.0网段不再负载均衡
