一、Kubernetes 基本概念

1.1.Kubernetes 架构与核心组件

Master 节点：
- API Server（kube-apiserver）：集群的“入口”，接收所有 REST 请求并验证权限，是唯一与 etcd 通信的组件。
- Scheduler（kube-scheduler）：负责将 Pod 调度到合适的 Node 上，基于资源需求、亲和性规则等策略。
- Controller Manager（kube-controller-manager）：运行各类控制器（如 Deployment、Node 控制器），确保集群状态与期望一致。
- etcd：分布式键值存储，保存集群的所有配置和状态数据。
Node 节点：
- kubelet：与 Master 通信的代理，负责管理本节点上的 Pod 生命周期（如启动、停止容器）。
- kube-proxy：维护节点网络规则，实现 Service 的负载均衡和流量转发（如 iptables/IPVS）。
- 容器运行时（Docker/containerd）：实际运行容器的引擎，负责拉取镜像、创建容器等。

1.2.核心资源对象

Pod：
- 最小调度单元，包含一个或多个共享网络和存储的容器。
- 示例：一个 Web 应用 Pod 可能包含 Nginx 容器和日志收集容器。
Service：
- 定义一组 Pod 的访问策略，提供稳定的 IP 和 DNS 名称。
- 类型包括 ClusterIP（内部访问）、NodePort（节点端口暴露）、LoadBalancer（云厂商负载均衡）。
Deployment：
- 管理 Pod 的副本数量和滚动更新，确保应用的高可用性。

二、运行 K8S 环境搭建

版本	主机名
RHEL 9.3	K8S-master
RHEL 9.3	K8S-node1
RHEL 9.3	K8S-node2
RHEL 9.3	harbor

2.1.克隆虚拟机

配置原因： Kubernetes 集群需要多个节点协同工作，克隆虚拟机可快速创建相同配置的环境，避免手动重复配置带来的差异。
实现功能：
- 标准化硬件资源：Master 节点分配更高资源（4GB 内存），以运行控制平面组件；Node 节点分配较低资源（2GB 内存），专注于运行工作负载。
- 网络一致性：所有节点使用 NAT 模式，确保在同一子网内通信，便于后续 IP 和主机名配置。

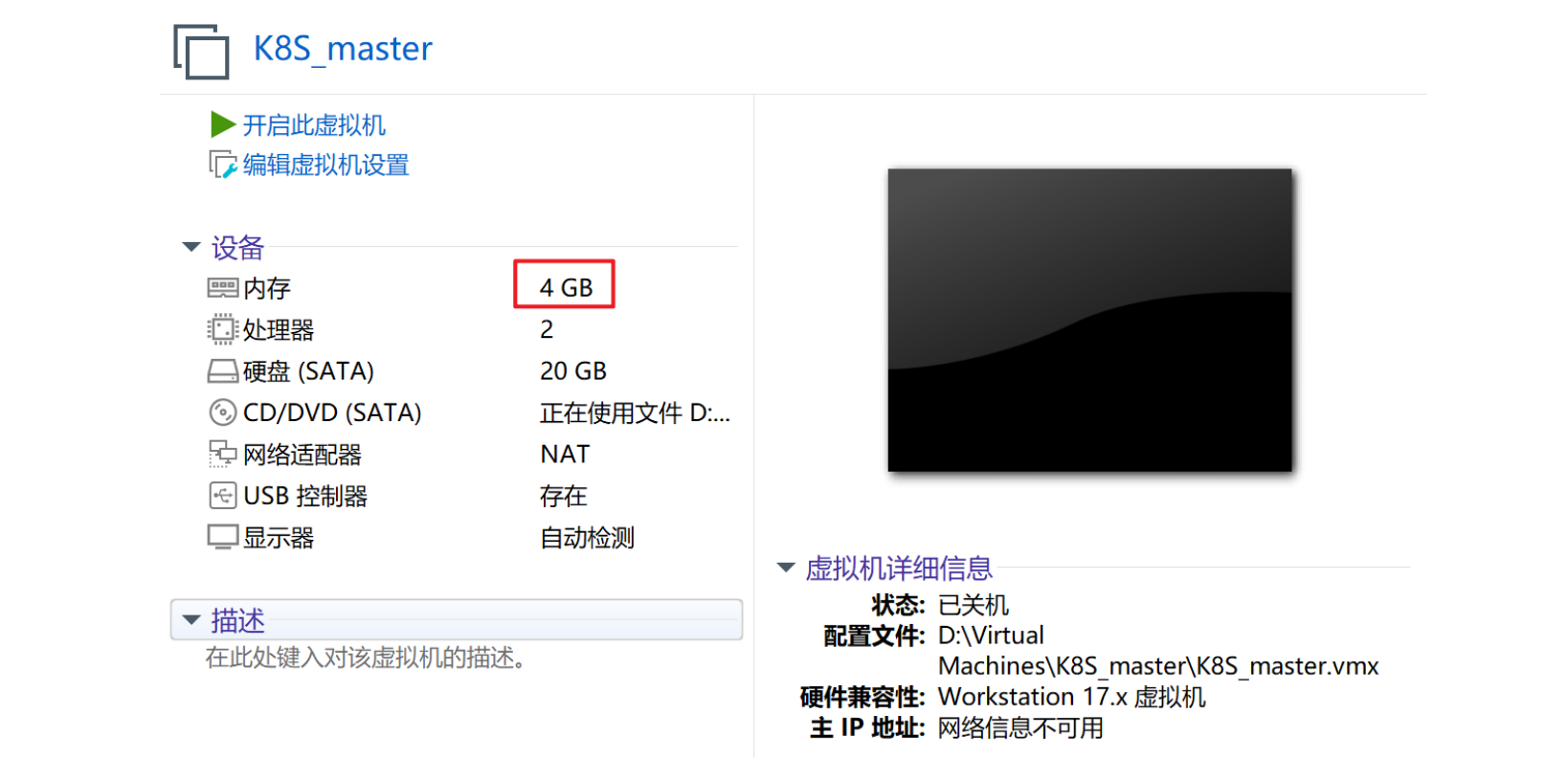

2.1.1.K8S_master

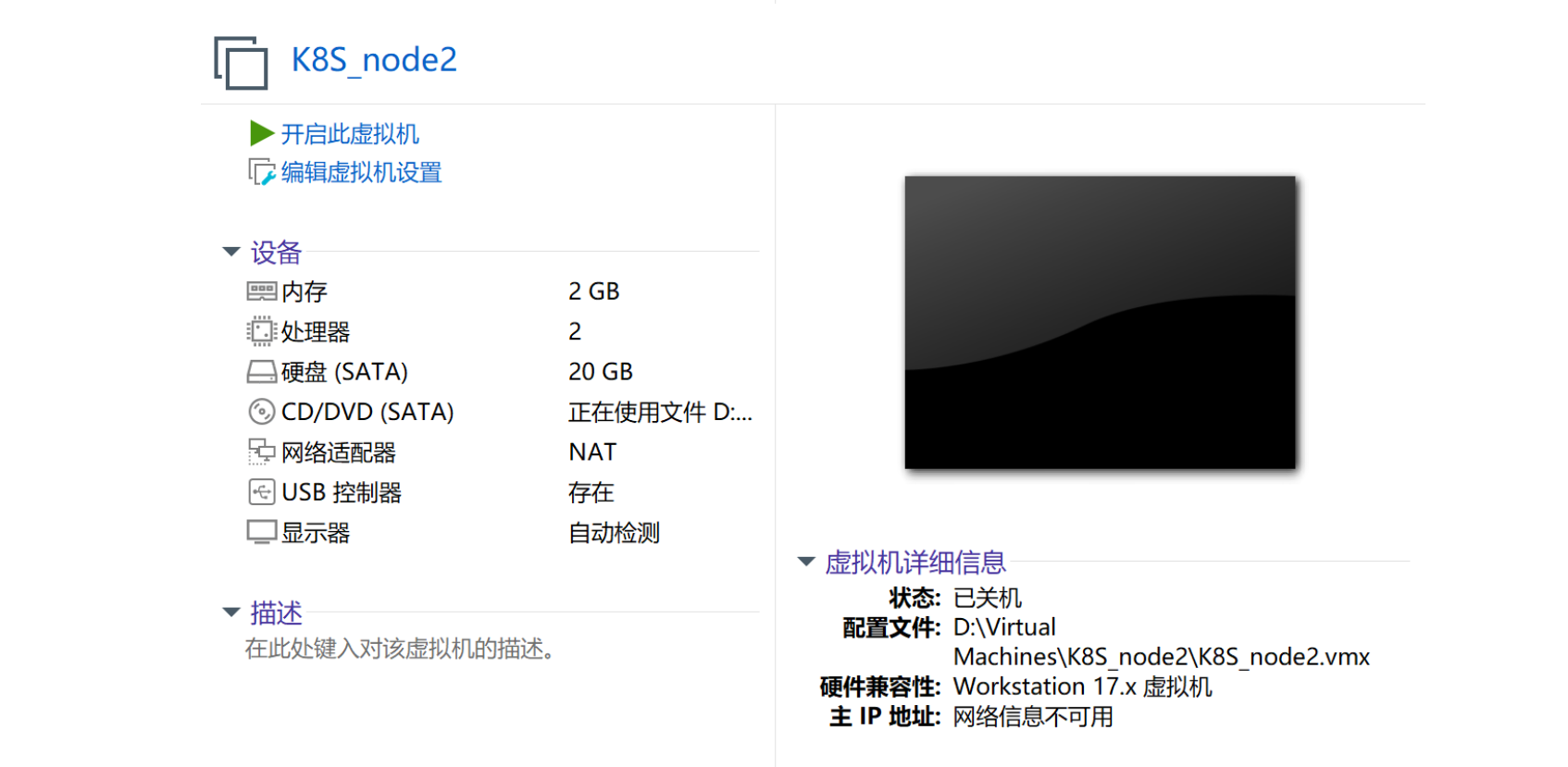

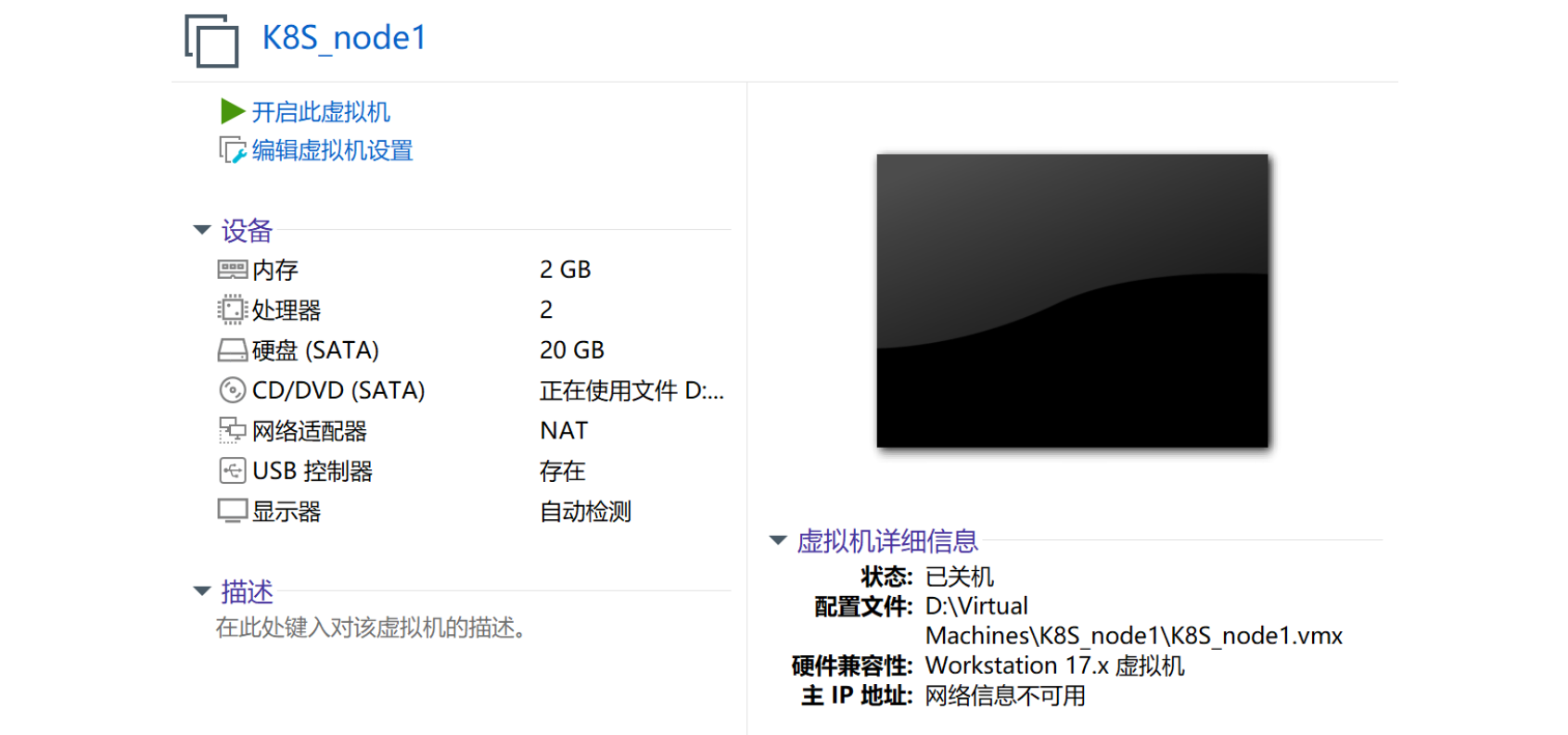

2.1.2.K8S_node

2.2.配置 IP 和主机名

IP	主机名
192.168.67.100	K8S-master
192.168.67.10	K8S-node1
192.168.67.20	K8S-node2
192.168.67.141	harbor

2.3.Harbor 主机搭建 Harbor

详细参考：如下

基于认证的 Harbor 容器镜像仓库_harbor容器镜像仓库-优快云博客

2.4.hosts 解析

K8S 每个主机都需配置

cat >> /etc/hosts << EOF
192.168.67.100 K8S-master
192.168.67.10 K8S-node1
192.168.67.20 K8s-node2
192.168.67.141 reg.harbor.org
EOF

2.5.K8S 主机安装 Docker

配置原因： Kubernetes 不直接管理容器，而是通过容器运行时（如 Docker）操作容器。Docker 是 Kubernetes 支持的主流运行时之一。

构建 Docker 软件仓库，用于下载 Docker。

cat >> /etc/yum.repos.d/docker.repo << EOF
[docker]
name=docker
baseurl=https://mirrors.tuna.tsinghua.edu.cn/docker-ce/linux/rhel/9.3/x86_64/stable/
gpgcheck=0
EOF

安装 Docker-ce。

yum install docker-ce -y

2.6.连接 Harbor 仓库

配置原因： Harbor 是企业级私有镜像仓库，用于存储自定义镜像（如业务应用镜像）。K8S 节点需信任 Harbor 的 HTTPS 证书，才能安全拉取镜像。
实现功能：
- 证书信任配置：

  将 Harbor 的 CA 证书拷贝到 Docker 的信任目录，解决 x509: certificate signed by unknown authority 错误。
- 镜像仓库优先级：在 daemon.json 中设置 registry-mirrors，使 Docker 优先从 Harbor 拉取镜像。

K8S 主机需要连接 Harbor 仓库，每个 K8S 主机都需配置。

# K8S 主机建立存放 Harbor 证书的目录
mkdir /etc/docker/certs.d/reg.harbor.org/ -p
# Harbor 主机拷贝证书到 K8S 主机
scp /data/certs/harbor.org.crt root@192.168.67.100:/etc/docker/certs.d/reg.harbor.org/ca.crt
# K8S 主机添加 Harbor 仓库为默认仓库
cat >> /etc/docker/daemon.json << EOF
{
  "registry-mirrors": [
                        "https://reg.harbor.org"
                      ]
}
EOF
# K8S 主机启动 Docker
systemctl enable --now docker
# K8S 主机登录 Harbor

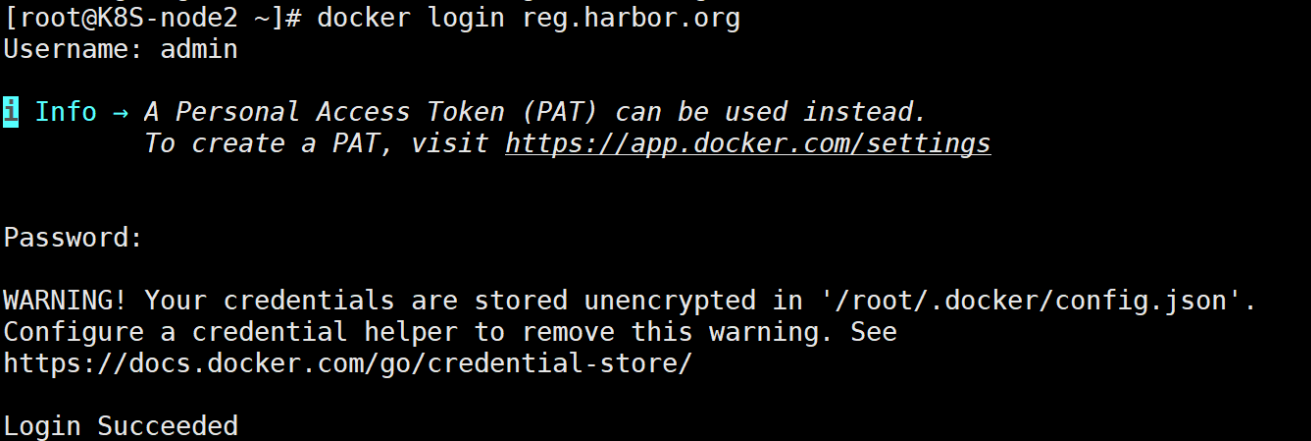

docker login reg.harbor.org

登陆成功。

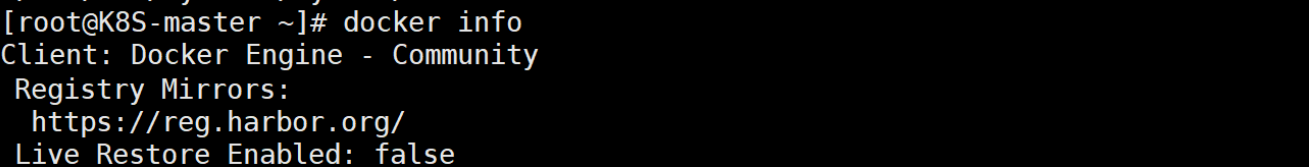

查看添加的 Docker 默认仓库。

三、K8S 集群环境初始化

3.1.禁止 swap

配置原因： Kubernetes 要求节点禁用 Swap 分区，因为内存交换可能导致以下问题：
- 调度器误判：kube-scheduler 根据节点的可用内存调度 Pod，Swap 的存在会干扰资源统计。
- 性能抖动：频繁的内存交换可能拖慢容器性能。
实现功能：
- 临时禁用：swapoff -a 关闭当前 Swap。
- 永久禁用：注释 /etc/fstab 中的 Swap 行，防止重启后恢复。

swapon -s

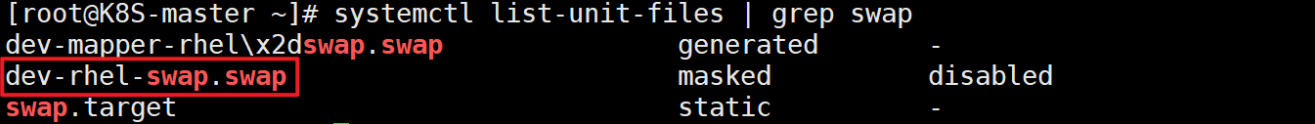

systemctl list-unit-files | grep swap

systemctl mask dev-rhel-swap.swap

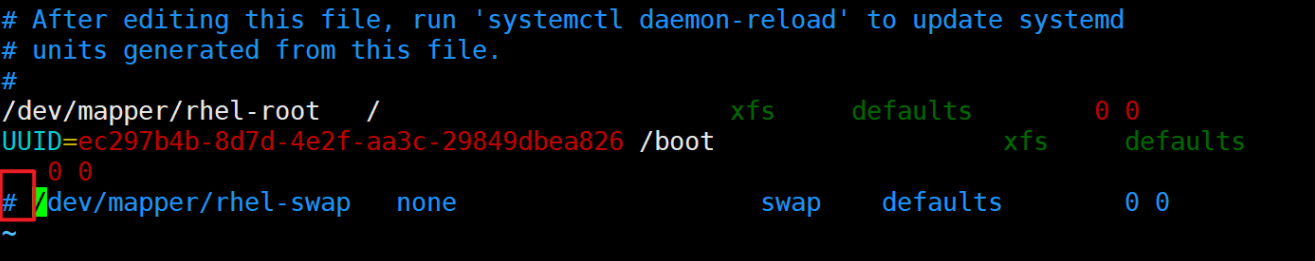

vim /etc/fstab    # 注释掉 swap

swapoff /dev/dm-1
swapon -s

swapon -s 看不到任何返回则禁用成功。

3.2.设定 cgroup

配置原因： Kubernetes 和 Docker 的 cgroup 驱动需保持一致。RHEL/CentOS 默认使用 systemd 初始化系统，而非 cgroupfs。
实现功能：
- 驱动一致性配置：

  修改 Docker 的 daemon.json，强制使用 systemd 驱动，避免因驱动不一致导致的资源管理冲突。

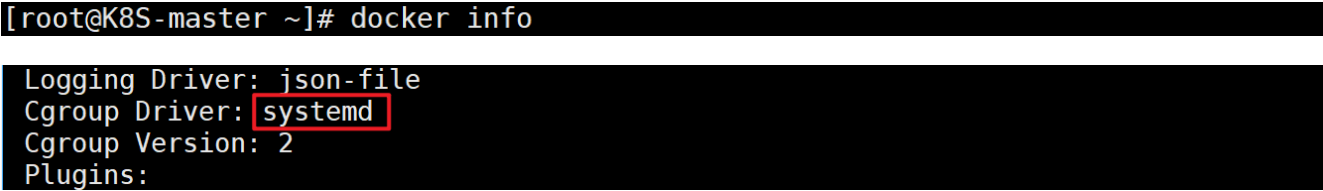

查看 docker cgroup 是否为 systemd，如果是就不需要特殊设定（跳过此步骤）。

如果不是，则需设置 docker cgroup 为 systemd，设置步骤如下。

cat >> /etc/docker/daemon.json << EOF
{
  "registry-mirrors": ["https://reg.harbor.org"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
        "max-size": "100m"
  },
  "storage-driver": "overlay2"
}
EOF

systemctl daemon-reload
systemctl restart docker

四、下载 K8S

4.1.配置 K8S 仓库

所有 K8S 节点下载 K8S。

cat >> /etc/yum.repos.d/k8s.repo << EOF
[k8s]
name=k8s
baseurl=https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.30/rpm/
gpgcheck=0
EOF

yum search kubelet --showduplicates     # 查看所需版本，需与 K8S 1.30 版本契合
yum install kubelet-1.30.0-150500.1.1.x86_64 kubeadm-1.30.0-150500.1.1.x86_64 kubectl-1.30.0-150500.1.1.x86_64 -y

4.2.下载 docker 插件

所有 K8S 节点下载 docker 插件，以及插件依耐。

cri-dockerd 插件下载地址：https://github.com/Mirantis/cri-dockerd/releases

插件依耐下载地址：阿里巴巴开源镜像站-阿里云官网开发者社区_云计算社区

cri-dockerd 作用：

容器运行时接口（CRI）实现：在 Kubernetes 1.24 版本之前，Kubernetes 内置支持 Docker 作为容器运行时。但从 1.24 版本开始，Kubernetes 移除了对 Docker 的直接支持，引入了容器运行时接口（CRI）标准。cri-dockerd 是一个将 Docker 适配到 CRI 标准的中间层，它允许 Kubernetes 通过 CRI 与 Docker 进行交互，从而继续使用 Docker 作为容器运行时。
保持兼容性：对于已经熟悉 Docker 并且在生产环境中广泛使用 Docker 的用户来说，cri-dockerd 提供了一种平滑过渡的方式，使得他们可以继续在 Kubernetes 集群中使用 Docker 来运行容器，而无需立即切换到其他容器运行时（如 containerd 或 CRI-O）。

libcgroup 作用：

资源管理基础：libcgroup 是 Linux 内核中控制组（Control Groups，简称 cgroups）的用户空间工具集和开发库。cgroups 是 Linux 内核提供的一种机制，用于限制和隔离一组进程所使用的资源（如 CPU、内存、磁盘 I/O 等）。libcgroup 提供了一系列命令行工具和库函数，允许用户方便地创建、管理和操作 cgroups。
细粒度资源控制：通过 libcgroup，系统管理员可以根据不同的需求，为不同的进程或进程组分配特定的资源配额。例如，可以限制某个进程组最多只能使用 20% 的 CPU 时间，或者最多只能使用 512MB 的内存。

wget https://mirrors.aliyun.com/centos-vault/centos/8-stream/BaseOS/x86_64/os/Packages/libcgroup-0.41-19.el8.x86_64.rpm
wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.14/cri-dockerd-0.3.14-3.el8.x86_64.rpm
yum install *.rpm -y
systemctl enable --now cri-docker.service

4.3.设置 kubectl 命令补全功能

所有 K8S 节点配置。

yum install bash-completion
echo "source <(kubectl completion bash)" >> ~/.bashrc
source ~/.bashrc

4.4.在 master 节点拉取 K8S 所需镜像

kubeadm 是 Kubernetes 官方提供的用于快速搭建 Kubernetes 集群的工具，config images pull 这个子命令的作用是根据指定的配置信息，从镜像仓库中拉取初始化集群所必需的镜像。这些镜像包含了 Kubernetes 控制平面组件（如 kube-apiserver、kube-controller-manager、kube-scheduler 等）以及其他相关组件的镜像。

配置原因：默认的 Google 镜像仓库（如 k8s.gcr.io）在国内访问受限，通过阿里云或 Harbor 私有仓库加速镜像拉取。
实现功能：
- 使用 kubeadm config images pull 从阿里云拉取镜像。
- 重新打标签并推送至 Harbor，确保后续集群初始化时从私有仓库拉取镜像。

# 拉取 K8S 集群所需镜像
kubeadm config images pull \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.30.0 \
--cri-socket=unix:///var/run/cri-dockerd.sock

# 上传镜像到 Harbor 仓库
docker images | awk '/google/{print $1":"$2}' | awk -F "/" '{system("docker tag "$0" reg.harbor.org/k8s/"$3)}'

docker images | awk '/k8s/{system("docker push "$1":"$2)}'

docker images | awk '/google/{print $1":"$2}' | awk -F "/" '{system("docker tag "$0" reg.harbor.org/k8s/"$3)}' 命令详解：

docker images
- 功能：这是 Docker 提供的一个命令，用于列出本地主机上所有的 Docker 镜像。该命令会输出一个表格，包含镜像的仓库名（REPOSITORY）、标签（TAG）、镜像 ID（IMAGE ID）、创建时间（CREATED）和大小（SIZE）等信息。
awk '/google/{print $1":"$2}'
- 功能：awk 是一个强大的文本处理工具，这里使用 awk 对 docker images 输出的内容进行筛选和处理。
- 解释：
  - /google/：这是一个正则表达式，用于匹配包含 google 的行。只有当某一行包含 google 时，才会执行后续的操作。
  - {print $1":"$2}：当匹配到包含 google 的行后，会打印该行的第一个字段（即镜像的仓库名）和第二个字段（即镜像的标签），中间用冒号 : 连接起来。例如，如果有一个镜像的仓库名是 gcr.io/google-containers/pause，标签是 3.2，那么经过这一步处理后会输出 gcr.io/google-containers/pause:3.2。
awk -F "/" '{system("docker tag "$0" OpenLabTest/z-k8s/"$3)}'
- 功能：再次使用 awk 对前一个命令的输出进行处理，并调用 docker tag 命令为镜像添加新的标签。
- 解释：
  - -F "/"：指定字段分隔符为斜杠 /。这样 awk 会将输入的每一行按照斜杠进行分割，得到多个字段。
  - {system("docker tag "$0" OpenLabTest/z-k8s/"$3)}：对于每一行输入，会执行 system 函数，该函数用于执行系统命令。这里执行的系统命令是 docker tag，具体解释如下：
    - $0：表示当前行的全部内容，即前一个 awk 命令输出的镜像名和标签组合，如 gcr.io/google-containers/pause:3.2。
    - OpenLabTest/z-k8s/：这是新标签的仓库名前缀。
    - $3：表示按照斜杠分割后的第三个字段。例如，对于 gcr.io/google-containers/pause:3.2，分割后第三个字段是 pause。
    - 最终执行的 docker tag 命令类似于 docker tag gcr.io/google-containers/pause:3.2 OpenLabTest/z-k8s/pause:3.2，即给原镜像添加一个新的标签，新标签的仓库名变为 OpenLabTest/z-k8s/。

4.5.集群初始化

所有 K8S 节点配置，指定网络插件及基础容器镜像。

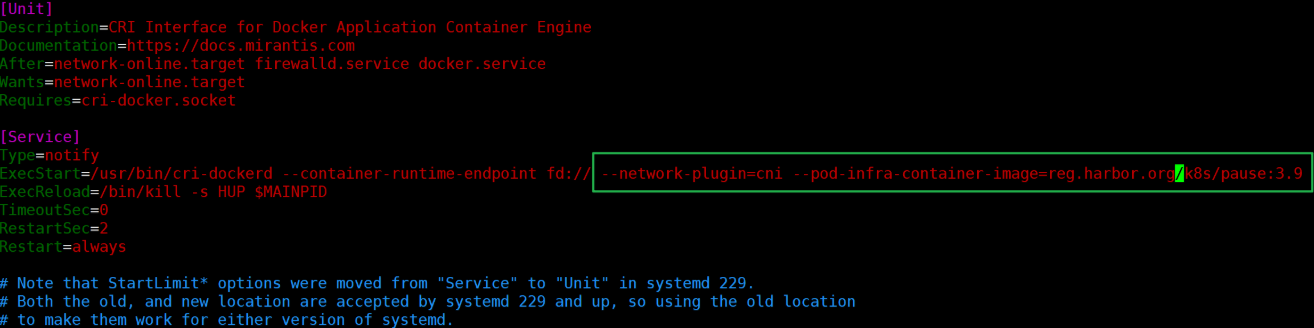

vim /lib/systemd/system/cri-docker.service

systemctl daemon-reload
systemctl restart cri-docker.service

初始化过程：指定信息，将刚刚上传的镜像下载到本机，用这个镜像开启容器。

要先开启 master 节点，才能将 node 节点加入集群。

kubeadm init --pod-network-cidr=10.244.0.0/16 \     # Flannel 默认使用 10.244.0.0/16
--image-repository reg.harbor.org/k8s \
--kubernetes-version v1.30.0 \
--cri-socket=unix:///var/run/cri-dockerd.sock

注意：上述命令会生成一个 token。

如果此 token 找不到了可以重新生成。

# 重新生成 token
kubeadm token create --print-join-command

# 指定集群配置文件变量
echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
source ~/.bash_profile
kubectl get nodes

状态：未准备就绪，因为集群缺少网络插件

如需重置初始化，使用以下命令（此时不需要做以下指令）：

# 重置 Kubernetes 集群初始化状态的命令
kubeadm reset --cri-socket=unix:///var/run/cri-dockerd.sock

4.6.配置网络插件 flannel

配置原因：
- Kubernetes 集群需要 Overlay 网络实现 Pod 跨节点通信。Flannel 提供简单的网络模型（如 host-gw 或 VXLAN），分配 Pod 子网并维护路由表。
实现功能：
- 修改 kube-flannel.yml 中的镜像地址，适配私有 Harbor 仓库。
- 应用 Flannel 配置后，集群内 Pod 获得唯一 IP，跨节点通信正常。

下载地址：

flannel-0.25.5：docker.io/flannel/flannel:v0.25.5 - 镜像下载 | docker.io

flannel-cni-plugin:v1.5.1-flannel1：docker.io/flannel/flannel-cni-plugin:v1.5.1-flannel1 - 镜像下载 | docker.io

kube-flannel.yml：https://github.com/flannel-io/flannel/releases

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/flannel/flannel:v0.25.5
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/flannel/flannel-cni-plugin:v1.5.1-flannel1
wget https://github.com/flannel-io/flannel/releases/download/v0.25.5/kube-flannel.yml

# 推送 flannel 镜像到 harbor 仓库
docker tag swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/flannel/flannel:v0.25.5 reg.harbor.org/flannel/flannel:v0.25.5
docker tag swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/flannel/flannel-cni-plugin:v1.5.1-flannel1 reg.harbor.org/flannel/flannel-cni-plugin:v1.5.1-flannel1
docker push reg.harbor.org/flannel/flannel:v0.25.5
docker push reg.harbor.org/flannel/flannel-cni-plugin:v1.5.1-flannel1

vim kube-flannel.yml    # 修改 yml 文件，将 image： 改为自己的 harbor 镜像地址（以下三个位置都需更改）

# 部署
kubectl apply -f kube-flannel.yml

网络插件在 master 主机已安装好，网络插件是一个 democet，当新的节点加入 K8S 集群当中，会自动部署网络插件。

五、节点加入集群

5.1.Node 加入集群

配置原因： Node 节点需通过 Token 和 CA 证书认证加入集群，确保通信安全性。
实现功能：
- Master 生成 Token 和证书哈希，Node 使用 kubeadm join 命令加入。
- 添加 --cri-socket 参数指定容器运行时接口（CRI），适配 cri-dockerd 插件。

如过上述 3.5 步骤的初始化生成的 token 找不到了，现在可以重新生成 token。

kubeadm token create --print-join-command

在 node 节点执行下命令：

node 主机加入集群（node1 和 node2 同样的命令）。

# 上述 master 生成的 token 最后加上 --cri-socket=unix:///var/run/cri-dockerd.sock
kubeadm join 192.168.67.100:6443 --token xxwmbp.g9lsrtvoic3dmyar --discovery-token-ca-cert-hash sha256:8bf6b80bb676e3879ccc98cd82fa5c2f8d2bccac9c7f7e938931492578955c51 --cri-socket=unix:///var/run/cri-dockerd.sock

5.2.查看集群状态

kubectl get nodes

如果刚加入集群的 node，STATUS 是 NotReady，因为节点加入是需要一定时间的，等待一分钟，即可恢复 Ready 状态。

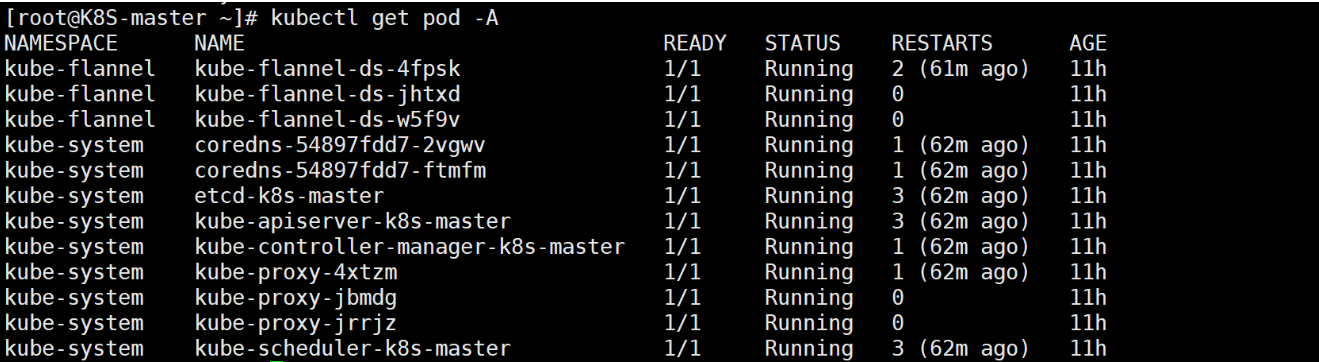

kubectl get pod -A

STATUS 是全 Running 则说明 K8S 集群配置成功。

5.3.测试集群运行状况

kubectl run nginx --image nginx         # 建立 pods
kubectl get pods -o wide                # 查看 pods
kubectl run nginx1 --image nginx

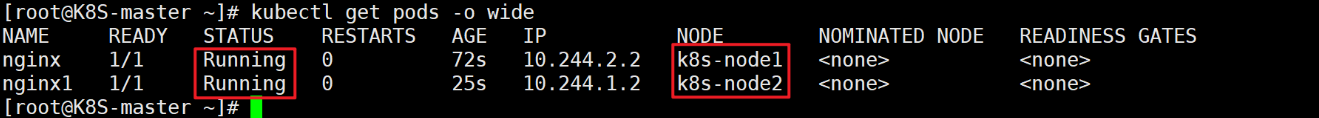

kubectl get pods -o wide

半分钟查看 STATUS 编程 Running 运行状况正常。

kubectl delete pods nginx --force       # 删除 pods
kubectl delete pods nginx1 --force
kubectl get pods -o wide

注意：

后续重启集群，node 节点不会自动加入集群，解决方法：后端 node 节点设置开机自启 kubelet 服务即可。

systemctl enable --now kubelet
