基于FPGA+USB3.0的UVC Camera实现方案

这篇博客介绍了如何使用AT7_Xilinx开发板通过FPGA采集并处理图像,利用USB3.0和LVDS技术,配合FX3固件将数据转换为UVC格式,最终在PC上通过VirtualDUB工具显示。详细讲解了硬件连接、软件实现和视频效果展示。

基于FPGA+USB3.0的UVC Camera实现方案

AT7_Xilinx开发板(USB3.0+LVDS)资料共享
腾讯链接:https://share.weiyun.com/5GQyKKc

1 功能框图
本实例功能框图如下所示。主要涉及3个部分:
● FPGA:采集图像,缓存到DDR3,从DDR3读取图像,生成30fps/720p的固定视频流格式,传输给FX3。
● FX3:固件,将FPGA传输的固定图像打上UVC头,发送给PC。
● PC:使用开源工具VirtualDUB进行图像的捕获和显示。

在这里插入图片描述

2 视频显示效果
SW2拨开码开关位置如图箭头所示。

在这里插入图片描述

当SW2拨开码开关位置向下时,可以看到VirtualDUB工具上呈现了16阶的灰度色彩。

在这里插入图片描述

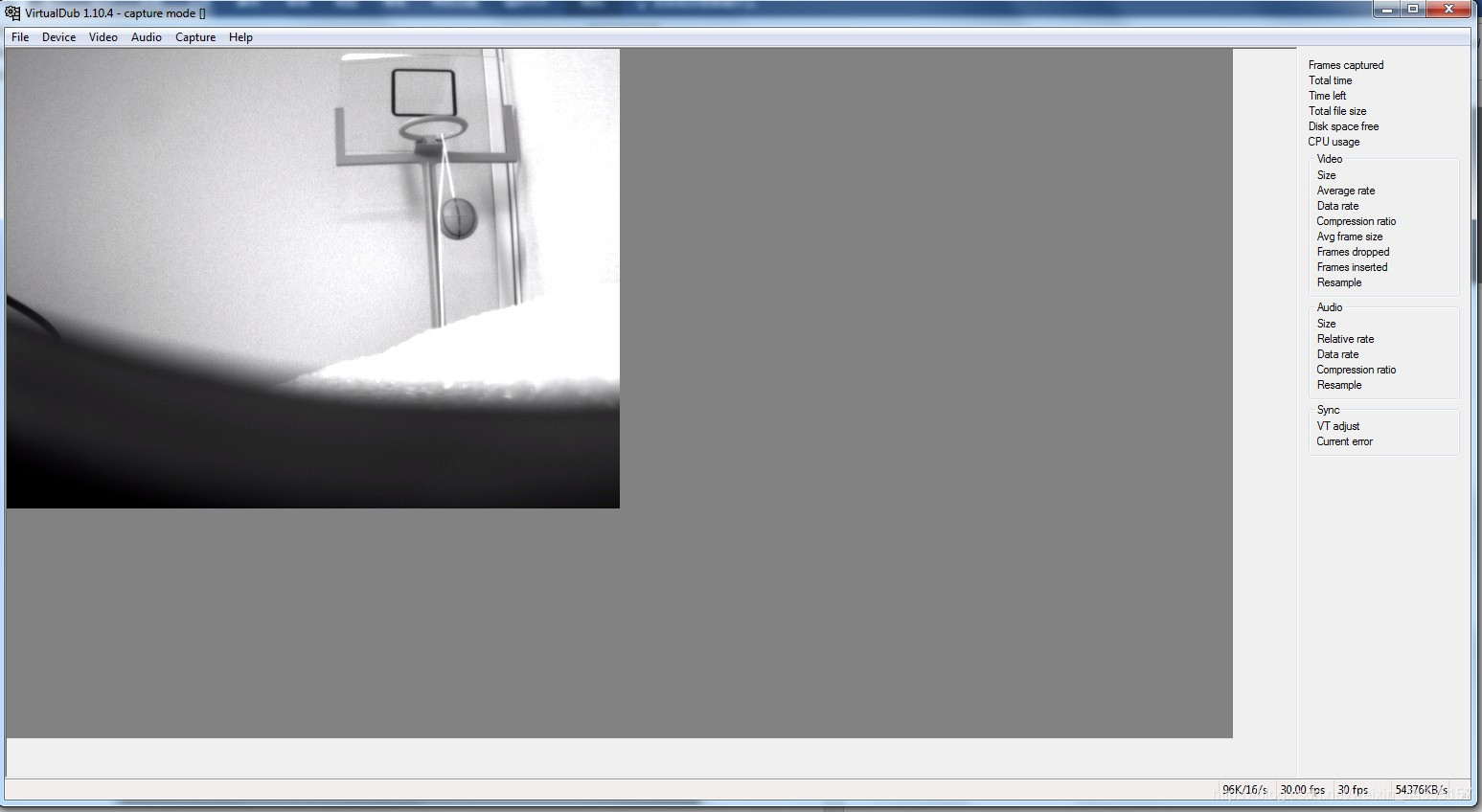

当SW2拨开码开关位置向上时,则可以看到在720p(1280*720)的整个VirtualDUB工具的左上角,显示了一个640*480分辨率的实时图像。


在这里插入图片描述

在这里插入图片描述
