最近在写论文，正好遇到了latex插入4张图片作为一个大图片的子图模式，插入比较顺利，但是子图之间距离一直没找到合适的方法调整，导致空白太多，占空间而且不美观，经查看subfigure说明文档之后终于解决了问题，记录下来，希望能帮到有需要的人。

\usepackage{graphicx}  %插入图片的宏包
\usepackage{float}  %设置图片浮动位置的宏包
\usepackage{subfigure}  %插入多图时用子图显示的宏包

\begin{figure}[H] %这里使用的是强制位置，除非真的放不下，不然就是写在哪里图就放在哪里，不会乱动
	\centering  %图片全局居中
	\vspace{-0.35cm} %设置与上面正文的距离
	\subfigtopskip=2pt %设置子图与上面正文或别的内容的距离
	\subfigbottomskip=2pt %设置第二行子图与第一行子图的距离，即下面的头与上面的脚的距离
	\subfigcapskip=-5pt %设置子图与子标题之间的距离
	\subfigure[original]{
		\label{level.sub.1}
		\includegraphics[width=0.32\linewidth]{./figure/original.png}}
	\quad %默认情况下两个子图之间空的较少，使用这个命令加大宽度
	\subfigure[level=9]{
		\label{level.sub.2}
		\includegraphics[width=0.32\linewidth]{./figure/level9.png}}
	  %这里是空了一行，能够实现强制将四张图分成两行两列显示，而不是放不下图了再换行，使用\\也行。
	\subfigure[level=8]{
		\label{level.sub.3}
		\includegraphics[width=0.32\linewidth]{./figure/level8.png}}
	\quad
	\subfigure[level=7]{
		\label{level.sub.4}
		\includegraphics[width=0.32\linewidth]{./figure/level7.png}}
	\caption{不同level的渲染效果}
	\label{level}
\end{figure}

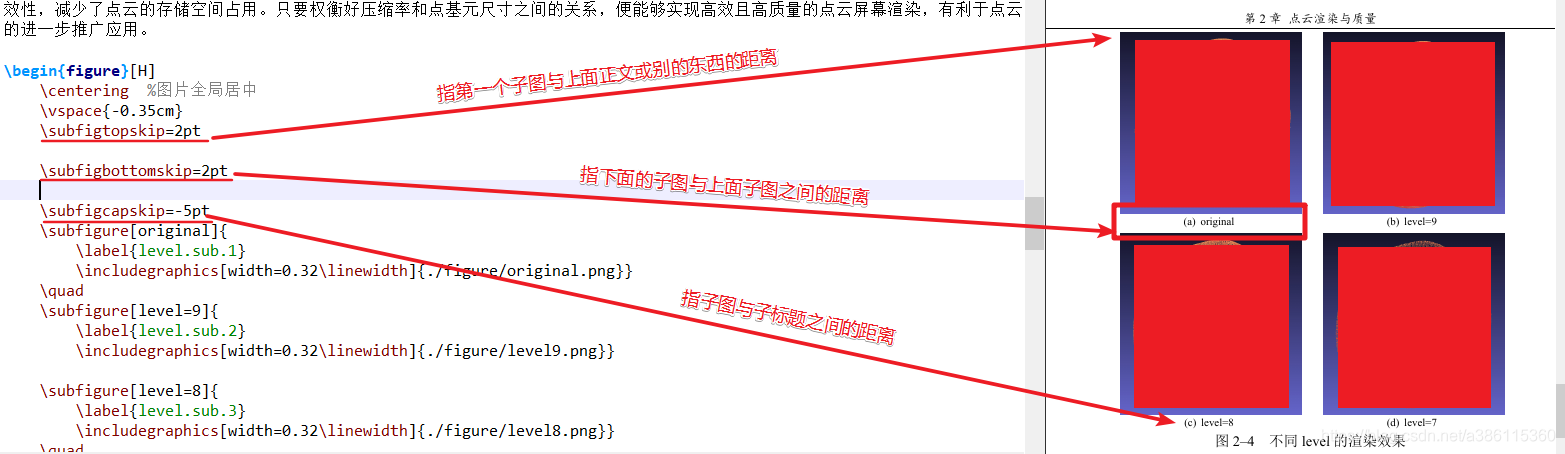

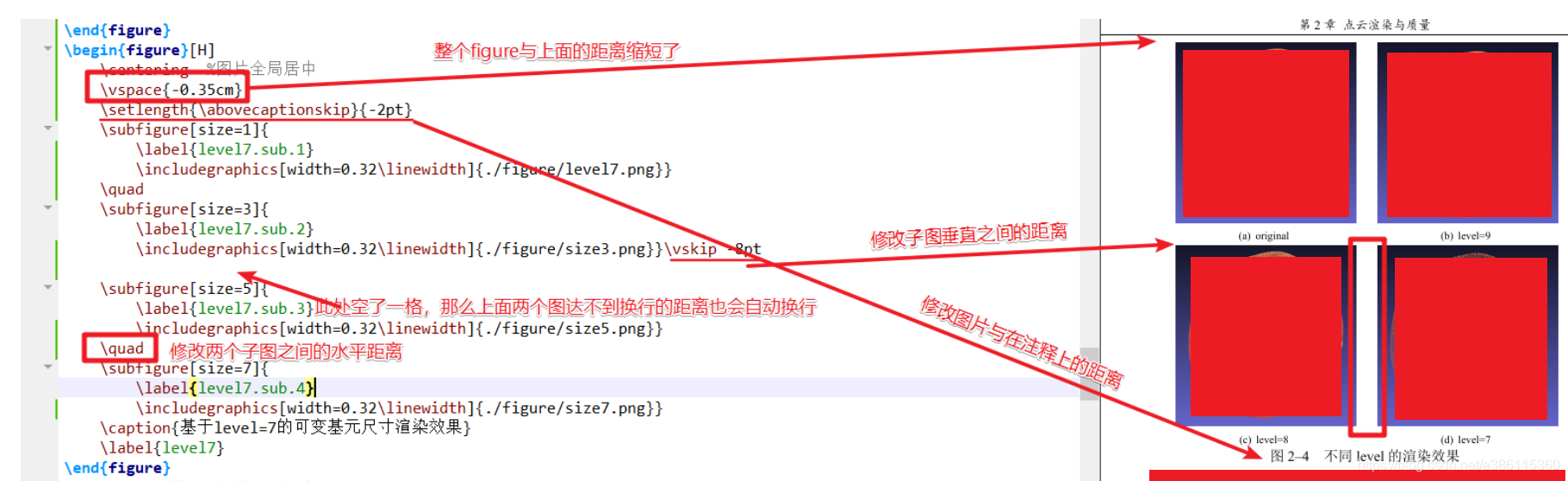

这里放上我最终实现的效果图，同时也指明了各种命令具体修改的是哪些地方的距离。
