问题发现

Latex使用subfigure上下子图如果默认设置则会出现下面的图覆盖上面的文字问题，如下所示

\begin{figure}[htb]
    \centering
    \begin{minipage}[t]{0.96\textwidth}
        \centering
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig1} Bridge1}
        \end{subfigure}
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig2} Bridge2}
        \end{subfigure}
        \\
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig3} Bridge3}
        \end{subfigure}
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig4} Bridge4}
        \end{subfigure}
    \end{minipage}
    \caption{\textbf{Bridge}.鹿特丹的桥}
    \label{fig:bridge}
\end{figure}

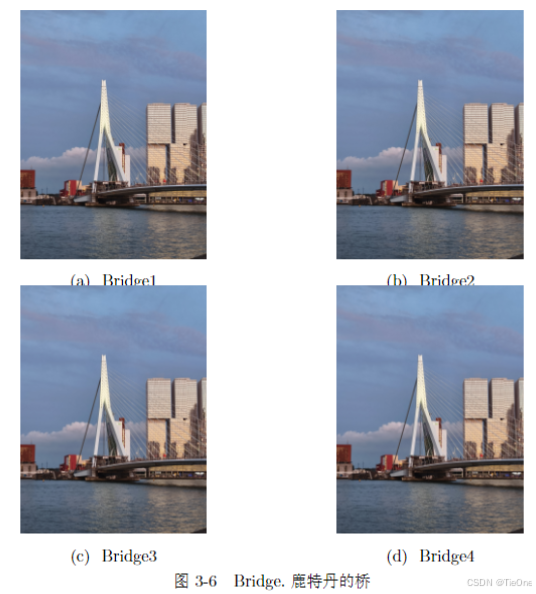

效果如图（下面的图会覆盖上面图的子标题）：
在这里插入图片描述

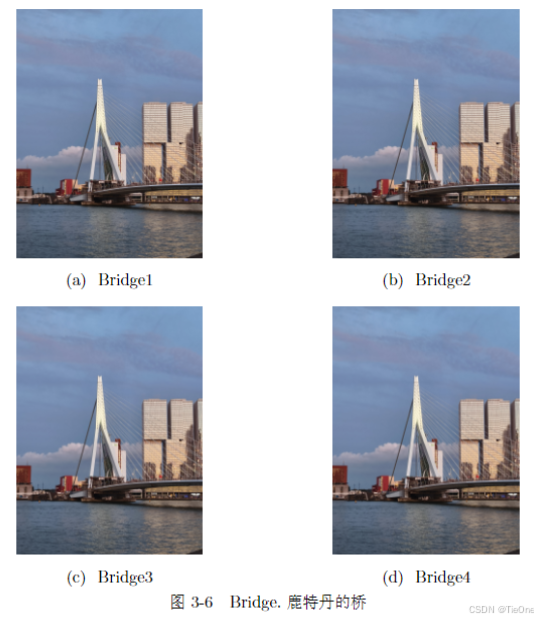

解决方法

增加\vspace{0.2in}命令调整上下图的间距，注意该代码前面要加\\，否则还会出错

\begin{figure}[htb]
    \centering
    \begin{minipage}[t]{0.96\textwidth}
        \centering
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig1} Bridge1}
        \end{subfigure}
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig2} Bridge2}
        \end{subfigure}
        \\
        \vspace{0.2in}
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig3} Bridge3}
        \end{subfigure}
        \begin{subfigure}[t]{0.47\textwidth}
            \centering
            \includegraphics[width=0.6\textwidth]{bridge.jpg}
            \caption{\label{subfig:bridge-subfig4} Bridge4}
        \end{subfigure}
    \end{minipage}
    \caption{\textbf{Bridge}.鹿特丹的桥}
    \label{fig:bridge}
\end{figure}
