flink-22 flink复杂事物处理机制CEP

CEP概念

CEP是Complex Event Processing三个单词的缩写，表示复杂事件处理，是一种基于流处理的技术，CEP是Flink专门为我们提供的一个基于复杂事件监测处理的库，CEP通过一个或多个由简单事件构成的事件流通过一定的规则匹配，然后输出用户想得到的数据，满足规则的复杂事件。
CEP复杂事件处理主要应用于防范网络欺诈、设备故障检测、风险规避和智能营销等领域。Flink 基于 DataStrem API 提供了 FlinkCEP 组件栈，专门用于对复杂事件的处理，帮助用户从流式数据中发掘有价值的信息

简单来说：

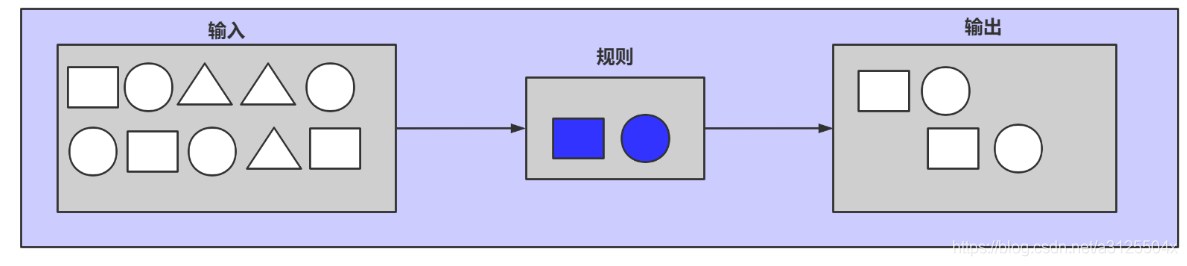

CEP就是用户自己制定了一些规则，然后把这些规则应用到实时不断产生的数据流中，最后利用规则对数据做匹配筛选处理

CEP的主要特点

• 目标
  • 从有序的简单事件流中发现一些高阶特征
• 输入
  • 一个或多个由简单时间构成的事件流
• 处理
  • 识别简单时间之间的内在联系，多个符合一定规则的简单时间构成复杂时间
• 输出
  • 满足规则的复杂时间

Pattern API

Flink CEP中提供了pattern API用于对输入流数据的复杂时间规则定义，并从时间流中抽取事件结果。
包括四个步骤

• 1）输入事件流的创建
• 2）Pattern的定义
• 3）Pattern应用在事件流上检查
• 4）选取结果

输入流的创建

//获取数据输入流
val input: DataStream[Event] = ...

Pattern的定义

Pattern有两种循环模式：

• 单次执行模式
  • 单次执行模式一次只接受一个事件
• 循环执行模式
  • 循环执行模式可以接受一个或者多个事件

单次执行模式可以通过指定循环次数变为循环执行模式
每种模式能给将多个条件组合停用到同一事件之上，条件组合可以通过where方法进行叠加

• 每个Pattern通过begin方法定义

//[]表示要匹配的类型，可以是event、object、string等
//start_pattern为对其起的别名
val start = Pattern.begin[Event]("start_pattern")

• 下一步，通过Pattern.where()方法在Pattern上指定Conditition。只有当Condition满足之后，当前的Pattern才会接受事件

start.where(_.getID == "9527")

设置循环次数

对于已经创建好的Pattern，可以指定循环次数，形成循环执行的Pattern

• times
  • 通过times指定固定的循环次数

//指定循环触发4次
start.times(4);
//可以执行触发次数范围,让循环执行次数在该范围之内
start.times(2, 4);

• optiional
  • 通过optional指定要么不触发，要么触发指定次数

tart.times(4).optional()
start.times(2, 4).optional()

• greedy
  • 通过greedy将Pattern标记为贪婪模式，在Pattern匹配成功的前提下，会尽可能多次触发

//触发2、3、4次,尽可能重复执行
start.times(2, 4).greedy()
//触发0、2、3、4次,尽可能重复执行
start.times(2, 4).optional().greedy()

• oneOrMore
  • 通过onOrMore方法指定触发一次或者多次

// 触发一次或者多次
start.oneOrMore()
//触发一次或者多次,尽可能重复执行
start.oneOrMore().greedy()
// 触发0次或者多次
start.oneOrMore().optional()
// 触发0次或者多次,尽可能重复执行
start.oneOrMore().optional().greedy()

• timesOrMor
  • 通过timesOrMore方法可以指定触发固定此时以上。如：执行两次以上

/ 触发两次或者多次
start.timesOrMore(2);
// 触发两次或者多次,尽可能重复执行
start.timesOrMore(2).greedy()
// 不触发或者触发两次以上,尽可能重执行
start.timesOrMore(2).optional().greedy()

定义触发条件

每个模式都需要指定触发条件，作为事件进入到该模式是否接受的判断依据，当时间中的数值满足了条件是，便进行下一步操作。

在Flink CEP中通过以下方法来指定条件

• pattern.where()
• pattern.or()
• pattern.until()

Pattern 条件有以下三种类型

• Simple Conditions（简单条件）
• Combining Conditions（组合条件）
• Stop condition （终止条件）

---

Simple Conditions（简单条件）

• 只要根据事件中的字段信息进行判断，是否接受该时间

// 把ID为9527的事件挑选出来
start.where(_.getID == "9527")

Combining Conditions（组合条件）

• 通过where、or将简单条件进行合并（where相当于and）

// 把ID为9527或者年龄大于30的事件挑选出来
val start = Pattern.begin[Event]("start_pattern")
				 .where(_.callType=="success").or(_.age >30)//.where(_.resType=="success") 多个where相当于and

Stop condition （终止条件）

如果程序中使用了

• oneOrMore
• oneOrMore().optional()方法

还可以指定停止条件，否则模式中的规则会一直循环下去，如下终止条件通过 until()方法指定

start.oneOrMore.until(_.getID == "123")

模式序列

将相互独立的模式进行组合然后形成模式序列。模式序列基本的编写方式和独立模式一 致，各个模式之间通过邻近条件进行连接即可。

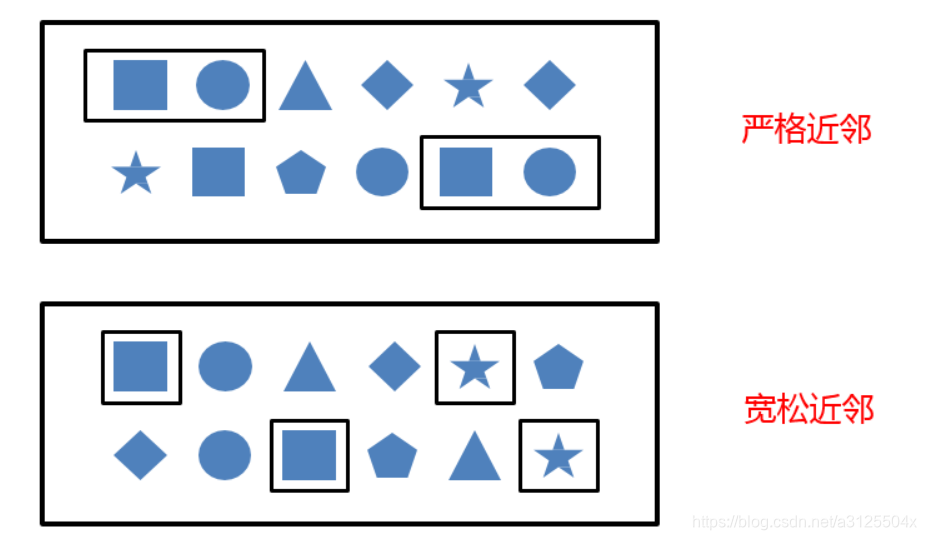

• 严格相邻：next
  • 严格邻近条件中，需要所有的事件都按照顺序满足模式条件，不允许忽略任意不满足的模式

//示例
begin("first").where(_.name='a').next("second").where(.name='b')
//当且仅当数据为a,b时，模式才会被命中。如果数据为a,c,b，由于a的后面跟了c，所以a会被直接丢弃，模式不会命中。

• 宽松相邻：followedBy
  • 在宽松邻近条件下，会忽略没有成功匹配模式条件，并不会像严格邻近要求得那么高

/示例
begin("first").where(_.name='a').followedBy("second").where(.name='b')
//当且仅当数据为a,b或者为a,c,b，，模式均被命中，中间的c会被忽略掉。

• 非确定宽松邻近：followedByAny
  • 和宽松邻近条件相比，进一步放宽条件，之前已匹配过的事件也可以再次使用

//示例
begin("first").where(_.name='a').followedByAny("second").where(.name='b')
//当且仅当数据为a,c,b,b时，对于followedBy模式而言命中的为{a,b}，
//对于followedByAny而言会有两次命中{a,b},{a,b}

除以上模式序列外，还可以定义“不希望出现某种近邻关系

• notNext()
  • 不想让某个事件严格紧邻前一个事件发生
• notFollowedBy()
  • 不想让某个事件在两个事件之间发生

注意

• 1、所有模式序列必须以 .begin() 开始

• 2、模式序列不能以 .notFollowedBy() 结束

• 3、“not” 类型的模式不能和optional关键字同时使用

• 4、此外，还可以为模式指定时间约束，用来要求在多长时间内匹配有效

//指定模式在10秒内有效
pattern.within(Time.seconds(10))

Pattern检测

调用CEP.pattern()方法，给定输入流和模式，就能得到一个PatternStream

//Pattern检测
val patternStream = CEP.pattern[Event](dataStream,pattern)

选取结果

得到PatternStream 类型的数据集后，接下来数据获取都基于PatternStream 进行。该数据集中只包含所有的匹配事件。
Flink CEP提供两种方法从PatternStream 提取事件结果

• select
• flatSelect

通过select抽取正常事件

在PatternStream 的Select方法中传入自定义的Select Function
函数解析如下：

• 参数： Map[String, Iterable[IN]]
• Map中的key：模式序列中的Pattern名称
• Map中的value：Pattern 所接受的事件集合，格式为输入事件的数据类型

def selectFunction(pattern : Map[String, Iterable[IN]]): OUT = {

    //获取pattern中的start
     Event val startEvent = pattern.get("start_pattern").get.next
    //获取Pattern中middle
    Event val middleEvent = pattern.get("middle").get.next
    //返回结果
    OUT(startEvent, middleEvent)

}

通过flatSelect抽取正常事件

• Flat Select Funciton与Select Function 相比，可以返回任意数量的结果。
• Flat Select Funciton使用Collector 作为返回结果的容器，可以将需要出的事件都放置在Collector中返回

def flatSelectFunction(pattern : Map[String, Iterable[IN]]),collector:Collector[OUT] = {

    //获取pattern中的start
     Event val startEvent = pattern.get("start_pattern").get.next
    //获取Pattern中middle
    Event val middleEvent = pattern.get("middle").get.next
    //并根据startEvent的Value数量进行返回
    for (i <- 0 to startEvent.getValue) {

        collector.collect(OUT(startEvent
