VLAN概述 含ENSP（相同VLAN间通信实验）

初识VLAN------- IEEE 802.1Q协议

• 虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。
•  VLAN隔离广播域，有效抑制广播风暴
• 跨VLAN需要三层网络支持，安全性提高

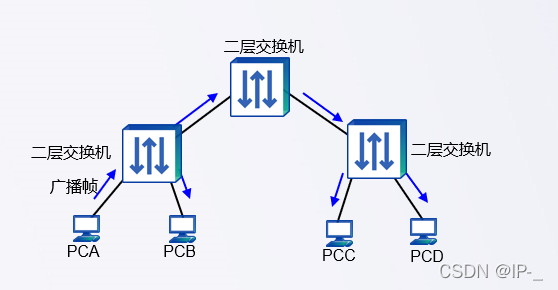

什么是广播风暴？

        指当广播数据充斥网络无法处理，并占用大量网络带宽，导致正常业务不能运行，甚至彻底瘫痪，这就发生了“广播风暴”

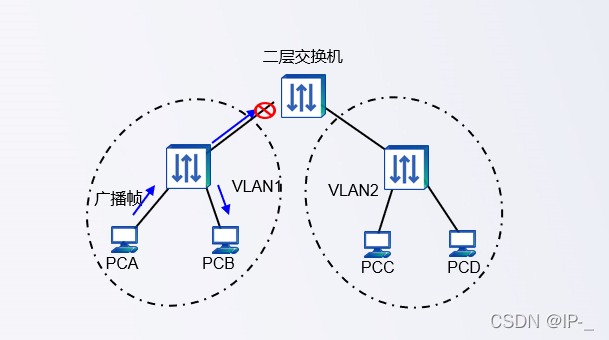

 VLAN隔离广播

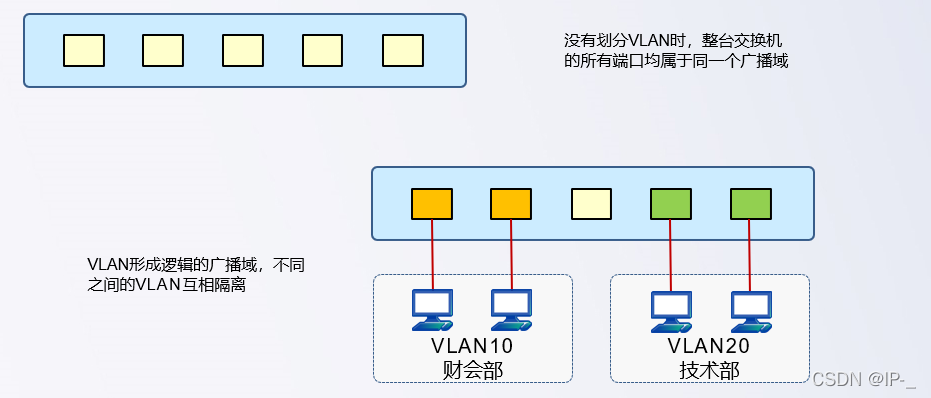

形象理解VLAN的作用



知识点

•一个VLAN中所有设备都是在同一广播域内，不同的VLAN为不同的广播域

•VLAN之间互相隔离，广播不能跨越VLAN传播，因此不同VLAN之间的设备一般无法互访，不同VLAN间需通过三层设备实现相互通信

•一个VLAN一般为一个逻辑子网，由被配置为此VLAN成员的设备组成

•VLAN中成员多基于交换机的端口分配，划分VLAN就是对交换机的接口划分

•VLAN工作于OSI参考模型的第二层，详见802.1Q帧格式

•VLAN是二层交换机的一个非常根本的工作机制

802.1Q协议



公有标准

–默认情况，在802.1Q Trunk上对所有的VLAN打Tag，除了Native VLAN；

–Native VLAN，也称为本征VLAN，是在trunk上无需打标签的VLAN，默 认为vlan1，可手工修改

–Tag标记字段详细信息：

•Tag 标记字段包含一个2 bytes EtherType（以太类型）字段、一个

3bits的PRI字段、1bit的CFI字段、12bits的VLAN ID字段；

由上可以推理出VLAN的范围，2^12=4096   1-4096

链路接口类型



•当一条链路，需要承载多VLAN信息的时候，需使用trunk来实现

•Trunk两端的交换机需采用相同的干道协议

•一般见于交换机之间或交换机与路由器之间



实验：

实验要求：

同一VLAN的PC可以相互ping通

拓朴图

 PC基础设置：

PC1

PC2

PC3

PC4

 交换机配置：

SW1

<Huawei>
<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sys SW1
[SW1]vlan b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]p l a
[SW1-Ethernet0/0/1]p de v 10
[SW1-Ethernet0/0/1]q
[SW1]int e0/0/2
[SW1-Ethernet0/0/2]p l a
[SW1-Ethernet0/0/2]p de v 20
[SW1-Ethernet0/0/2]q
[SW1]int e0/0/22
[SW1-Ethernet0/0/22]p l t
[SW1-Ethernet0/0/22]p t a v all
[SW1-Ethernet0/0/22]q
[SW1]

SW2

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sys SW2
[SW2]vlan b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]p l a
[SW2-Ethernet0/0/1]p de v 10
[SW2-Ethernet0/0/1]q
[SW2]int e0/0/2
[SW2-Ethernet0/0/2]p l a
[SW2-Ethernet0/0/2]p de v 20
[SW2-Ethernet0/0/2]q
[SW2]int e0/0/22
[SW2-Ethernet0/0/22]p l t
[SW2-Ethernet0/0/22]p t a v all
[SW2-Ethernet0/0/22]q
[SW2]

实验结果：

pc1 ping  pc2        不通

pc1 ping pc3          通

pc1 ping pc4         不通
