计网ENSP实验4—单臂路由实现VLAN间通信

目录

一、实验过程以及结果截图

1.用eNSP画出拓扑结构图：

2.在交换机LSW1上配置VLAN和trunk，给出配置命令

3.在交换机LSW2上配置VLAN和trunk，给出配置命令

4.在交换机LSW3上配置trunk，给出配置命令

5.在路由器RTA上给出配置命令

6. 验证测试（结果截图）

---

一、实验过程以及结果截图

        利用单臂路由器实现VLAN间通信

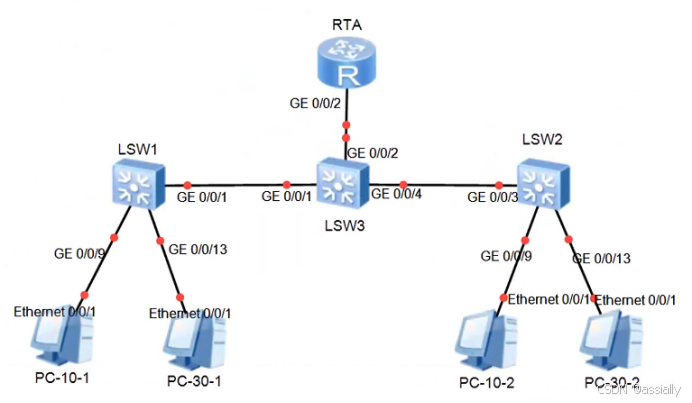

1.用eNSP画出拓扑结构图：



2.在交换机LSW1上配置VLAN和trunk，给出配置命令

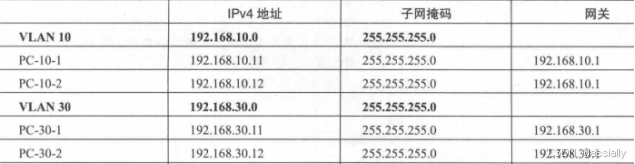

为PC配置IPv4地址、子网掩码和网关

        【实验4.1.1步骤4】

        #进入系统视图,为交换机命名

        system-view

        sysname LSW1

        #批量创建VLAN10和 VLAN 30

        vlan batch 10 30



        #将端口GE0/0/9、0/0/10、0/0/11和0/0/12批量加入 VLAN 10

        #创建端口组，名称为PVLAN10

        port-group pvlan10

        #加入成员。

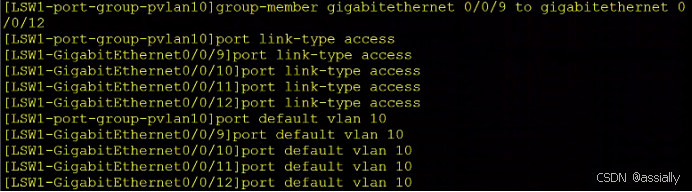

        group-member gigabitethernet 0/0/9 to gigabitethernet 0/0/12

        #设置端口链路类型为access

        port link-type access

        #将端口批量加入VLAN 10

        port default vlan 10

        Quit

        ​​

        #将端口GE 0/0/13、0/0/14、0/0/15和0/0/16批量加入VLAN 30
