开发中遇到的缓存一致性问题

基础知识

一致性问题是由DMA引起的，在DDR和Cache之间发生的数据不一致问题

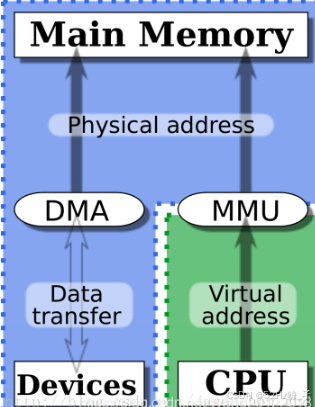

DMA

DMA是一种在外设与存储器或存储器与存储器之间快速移动数据的方式，比memcpy效率高（因为不需要cpu参与）。

DMA不能访问CPU的cache。

CPU和DDR、Cache之间的数据传输

CPU写内存的时候有两种方式：

1. write through 写通: CPU直接写内存，不经过cache。（不存在一致性问题）
2. write back 写回: CPU只写到cache中。cache的硬件使用LRU算法将cache里面的内容替换到内存。通常是这种方式。

对于写回机制：CPU访问内存，先判断访问的内容是否在Cache中，如果在则命中，直接使用该内容。否则，未命中,CPU去内存中把内容读到Cache再去使用该内容。

一致性问题

一致性：Cache中的数据与对应内存中的数据的一致性。

1、DMA从将数据从外设写到内存，CPU中cache中的数据（如果有的话）就是旧数据了，这时CPU在读内存的时候命中cache了，就是读到了旧数据(Dirty 脏)。

2、CPU写数据到内存时，如果只是先写到了cache，则内存里的数据就是旧数据了。

常规MCU的DMA

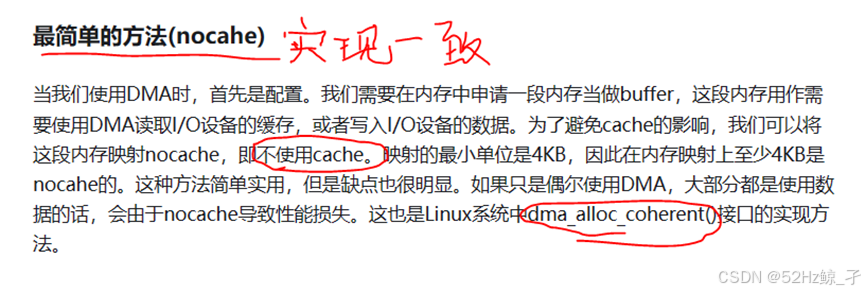

解决方法：一致性DMA映射（禁用Cache）

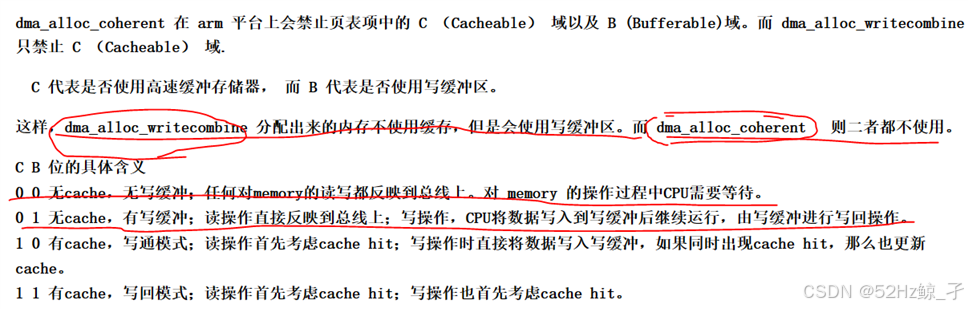

使用写通机制，不通过Cache，内存分配的API为 dma_alloc_coherent、dma_alloc_wc。

多数情况下，DMA coherent APIs以CMA区域为申请的后端，这个时候，dma alloc coherent本质上用__alloc_from_contiguous()从CMA区域获取内存，申请出来的内存显然是物理连续的。这一点，在设备树dts里面就可以轻松配置,要么配置一个自己特定的cma区域，要么从“linux,cma-default”指定的缺省的CMA池子里面取内存。（CMA：连续物理内存分配，可以在内核中配置 CONFIG_CMA=y 、CONFIG_DMA_CMA=y ）                                  ——宋宝华

不带MMU（IOMMU）的DMA 申请的内存 都是通过CMA 申请的连续内存，但是带有MMU的DMA申请内存可以不连续。

通过在bootarg中传入参数，设置CMA的大小。（ 扩大DMA申请空间方法）

cma=128M                    /* 设置一个128M的cma空间 */
cma=128M@0x8000000          /* 设置一个128M的cma空间并指定起始地址为0x8000000 */
cma=256M@0-4G               /* 在0-4G范围内设置一个256M的cma空间 */

API

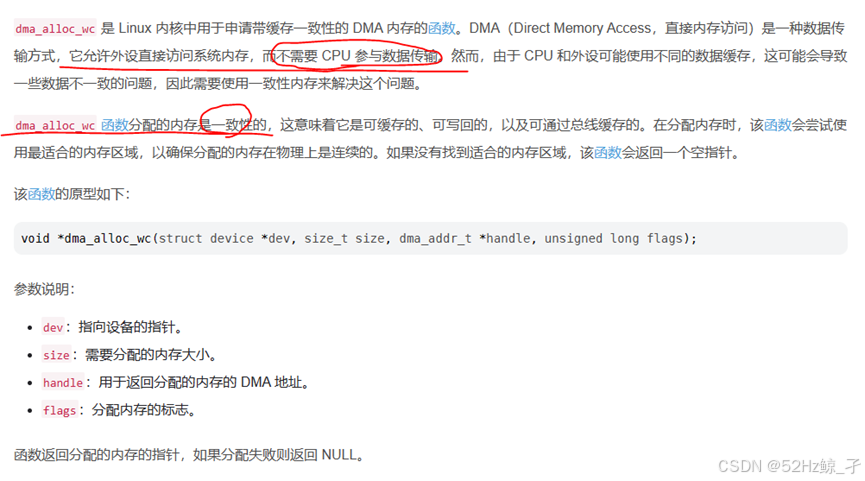

 dma_alloc_wc

 dma_alloc_coherent

解决方法：流式映射（存在Cache）

在DMA读内存（内存到设备方向）时，由于cache中可能有新的数据，因此要先将cache中的数据写回(FLUSH)到内存。

在DMA写内存（设备到内存方向）时，要先将cache无效(INVAILD)。

API

cpu去做刷新/失效，不需要手动我们操作，函数已经封装

dma_map_single （做一遍cache的flush ，将cache的内容flush到内存）
    ->flush（）      //在DMA把数据从DDR搬到device之前调用，目的是为了让device看到最新的数据
dma 发报文 （由于做过flush ,发的就是正确的包）
dma_unmap_single

dma_map_single （做一遍cache的invalid，将cache的内容无效，重新读取内存）
    ->invalid（）    //在cpu 访问DDR之前调用，目的是为了让cpu看到最新的数据
dma 发报文 （由于做过invalid ,收到的就是正确的包）
dma_unmap_single

dma_map_single 有一个方向的参数的，来决定是invalid 还是 flush
在map期间，CPU不能去操作这段内存

PS

到目前为止，我所接触到的内核TLB映射，做了uncached映射的只有2个：寄存器空间（ioremap）和一致性DMA缓冲区（dma_alloc_coherent），其他地址空间都是cached，来保证系统性能。

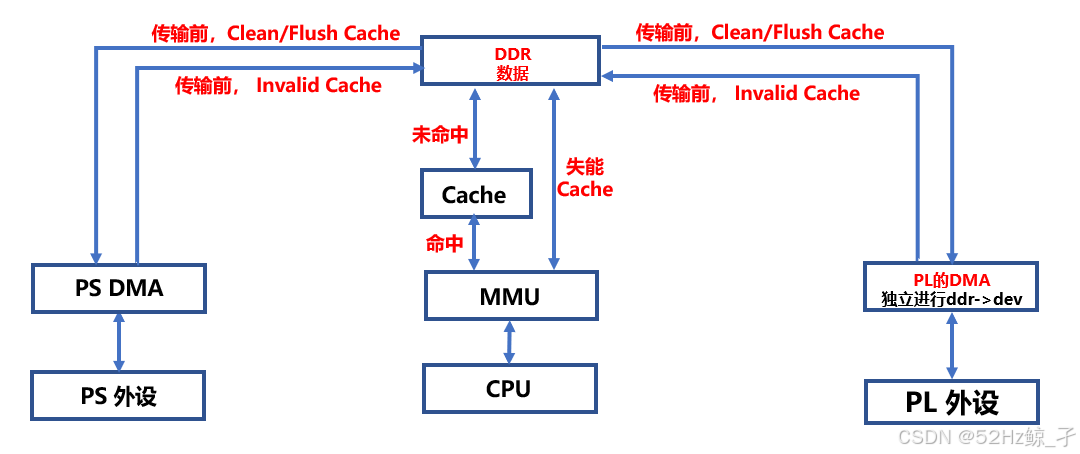

ZYNQ的PL端DMA

裸机一致性问题描述

如果在SDK环境下裸调，由于Dcache的存在，CPU和PL往往发现看到的是部份更新的数据，因此需要在代码中加入对Dcache的处理。

裸机解决

用Flush/Invalid，和普通mcu没有区别，只是xilinx官方封装了自己的函数。

Xil_DCacheFlushRange（）将cache的数据更新到DDR，让设备能使用最新数据

Xil_DCacheInvalidateRange()将cache失效，从而将ddr的数据更新到cache，使cpu能使用最新数据

在linux下案例

在AXI_DMA的驱动中，使用的coherent分配内存

// Allocate the requested region a contiguous and uncached for DMA

关于缓存与磁盘同步fsync和fflush

同步缓存与磁盘：UNIX系统提供了sync、fsync和fdatasync三个函数。

                             或者open时给出绕过缓存：O_DIRECT 标志。

sync是系统级：将所有修改过的块缓冲区排入写队列。命令sync也调用sync函数。守护进程会周期性地（一般每隔30秒）调用sync函数。阻塞时间较长。

fsync是文件级：只对fd指定的单一文件起作用。

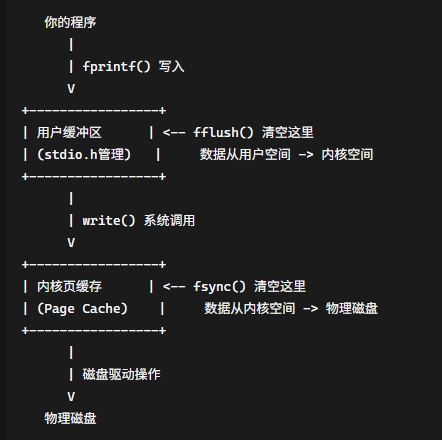

fflush：c库（用户）缓冲 刷新到 内核缓冲。注意这个fflush和上面的flush不是一个概念

fsync：内核数据刷到磁盘。
