实验要求

1.R6为ISP只能配置ip地址，R1-5的环回为私有网段

2.R1/4/5为全连的MGRE结构，R1/2/3为星型的拓扑结构，R1为中心站点

3.所有私有网段可以互相通讯，私有网段使用OSPF协议完成

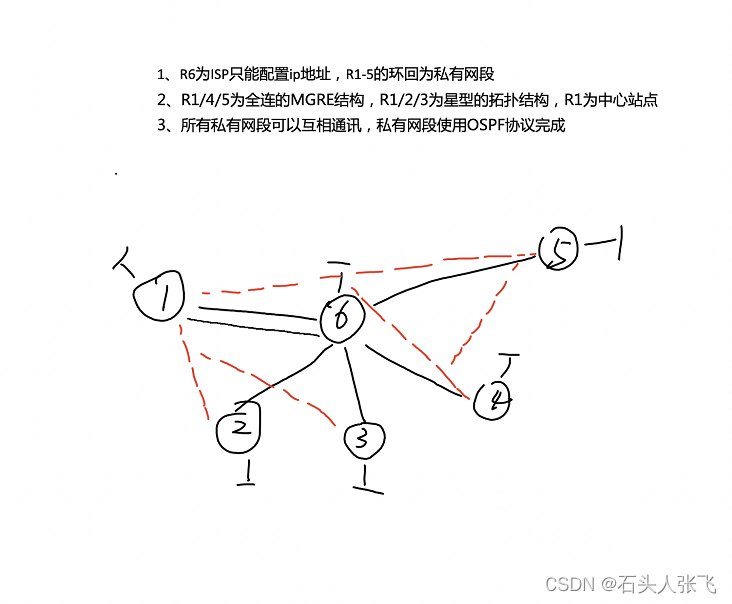

拓扑图

 实验分析

自己划分好网段，先配置路由器的接口IP和环回IP，配置缺省路由，使公网互通，以R1为中心站点配置MGRE环境，内网（私有网段）使用OSPF获取路由。

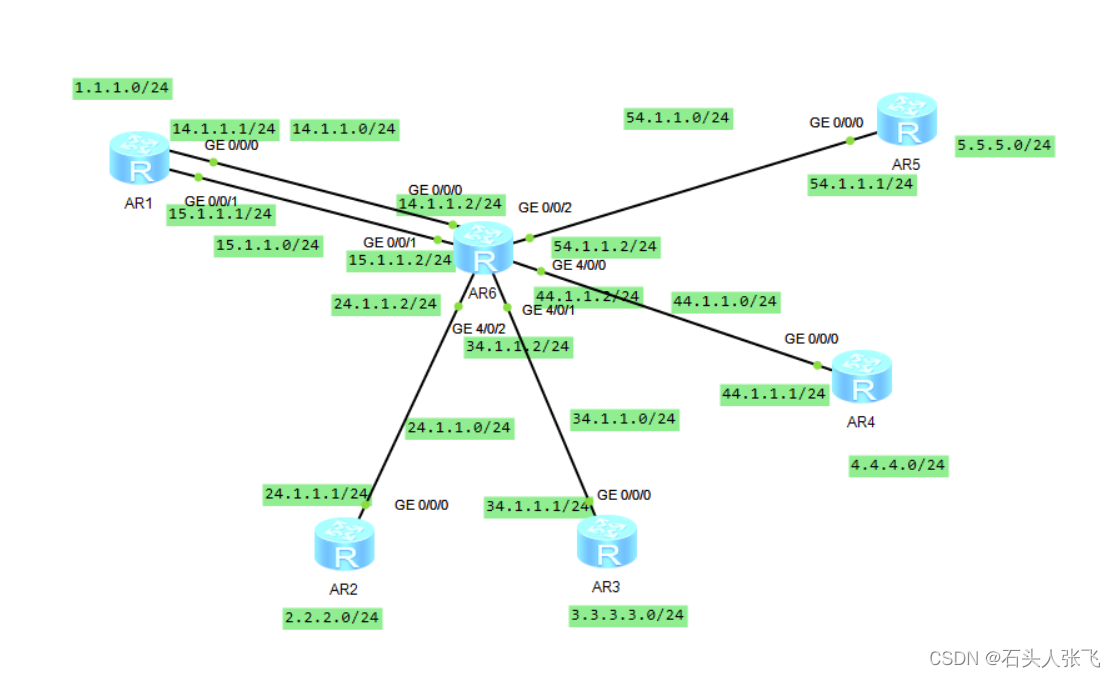

实验拓扑

路由配置

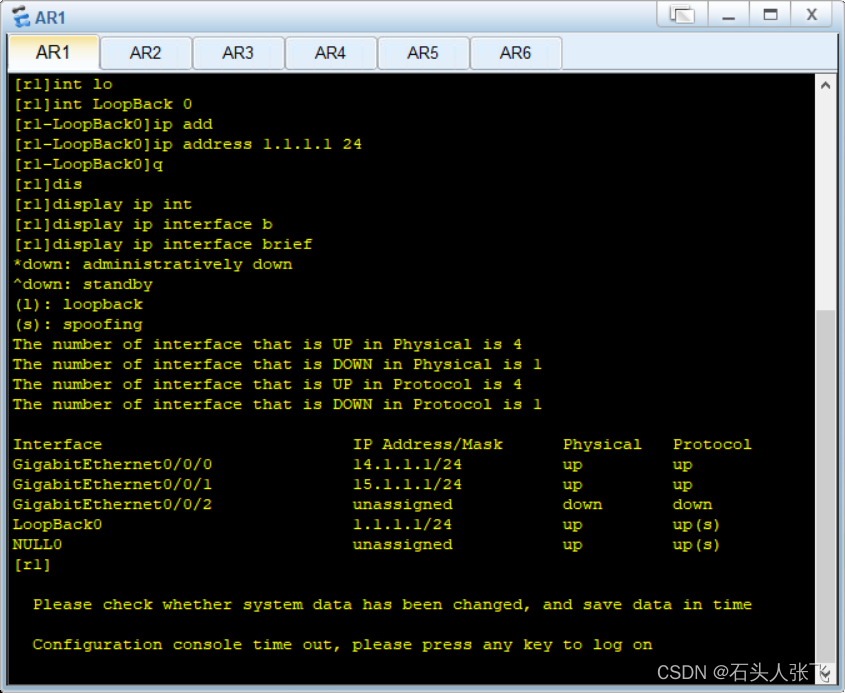

R1

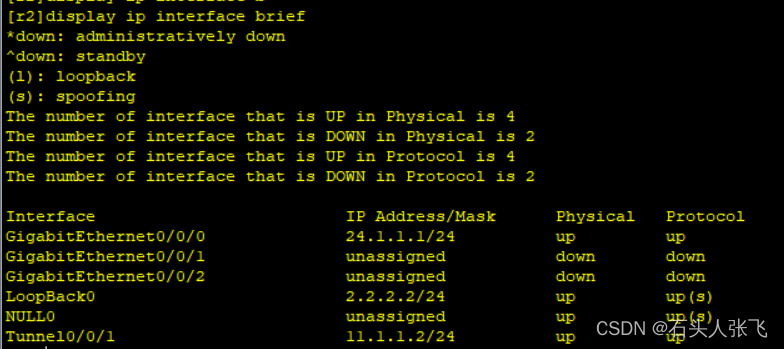

 R2

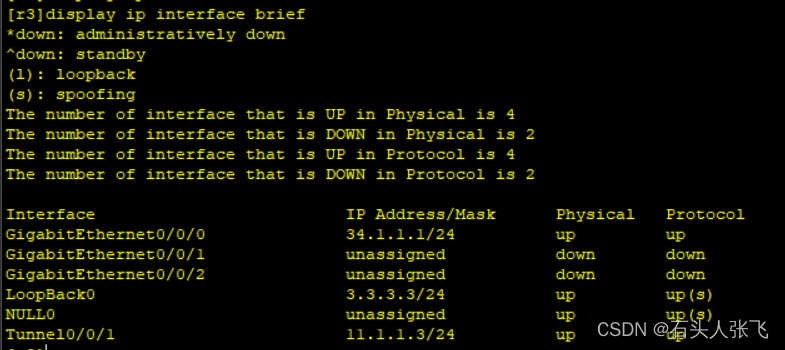

R3

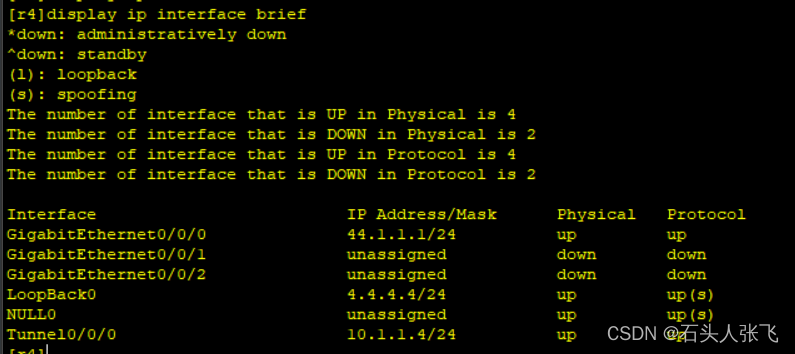

 R4

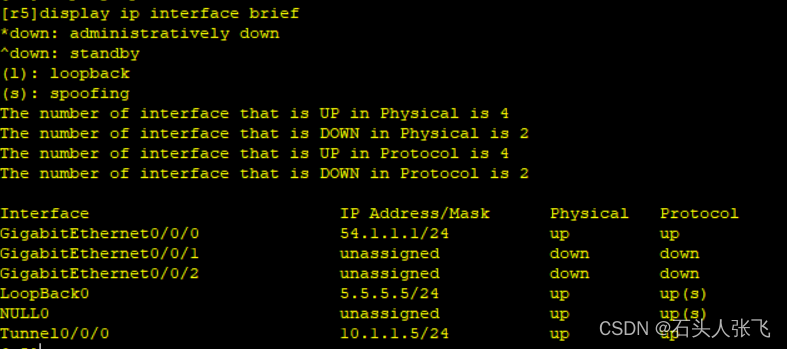

 R5

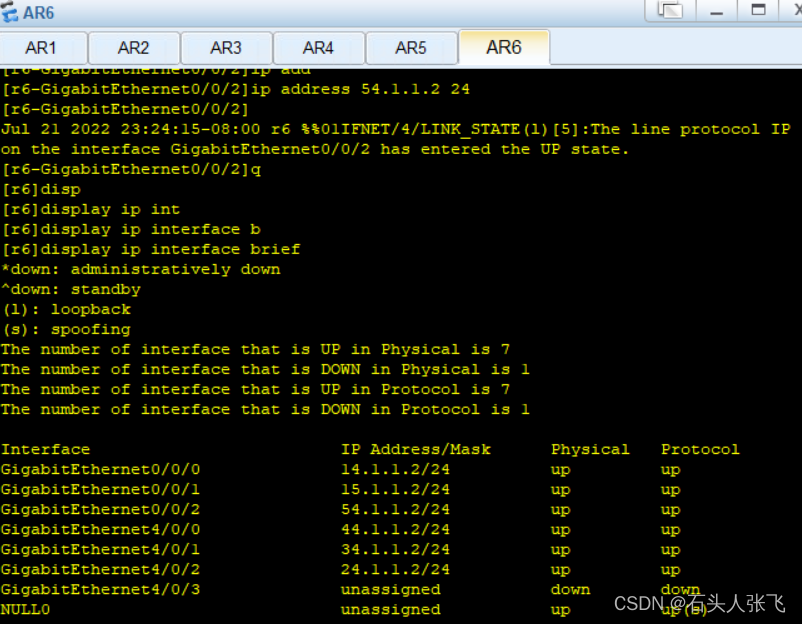

R6

 缺省路由

R1

R2

 R3

 R4

 R5

MGRE环境配置

R1.R4.R5全连MGRE

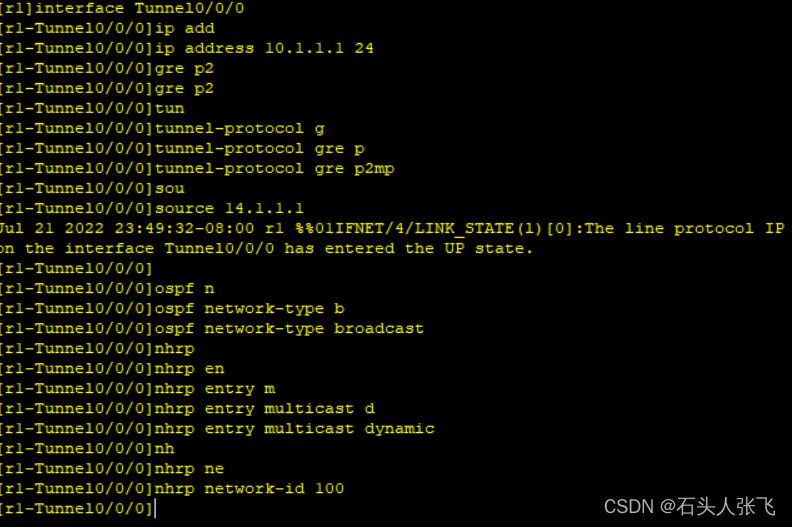

R1

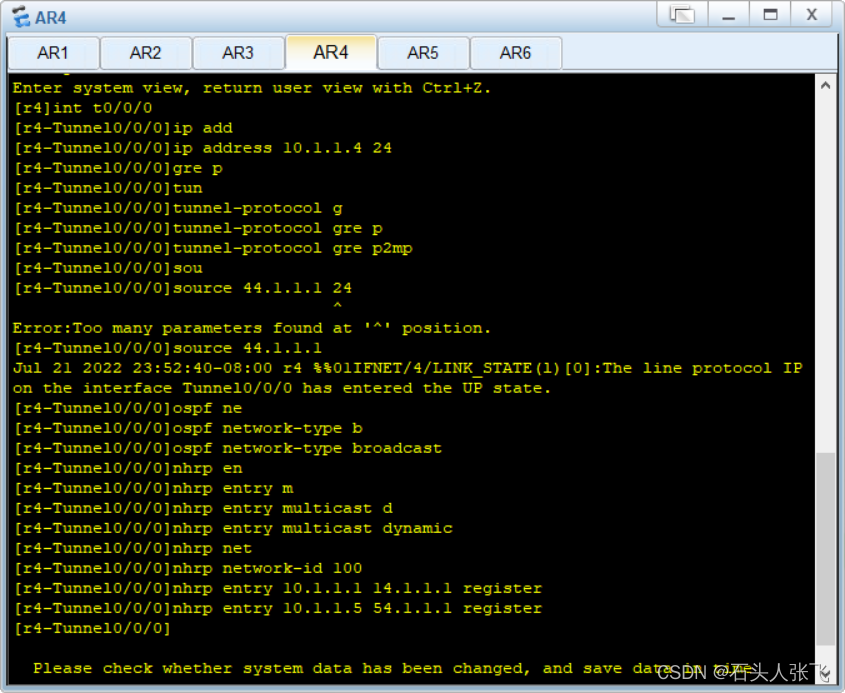

R4

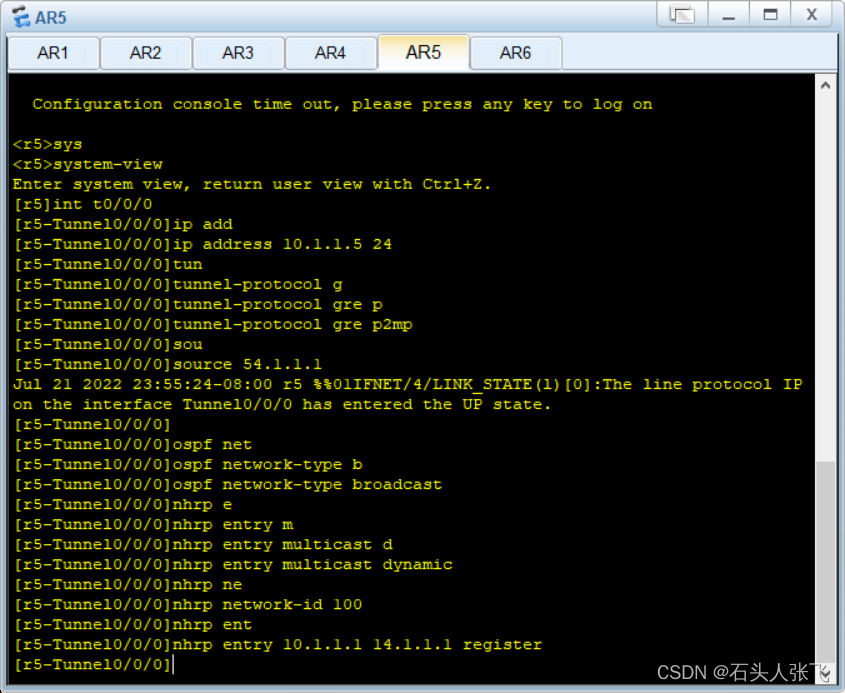

R5

R1.R2.R3星型拓扑结构

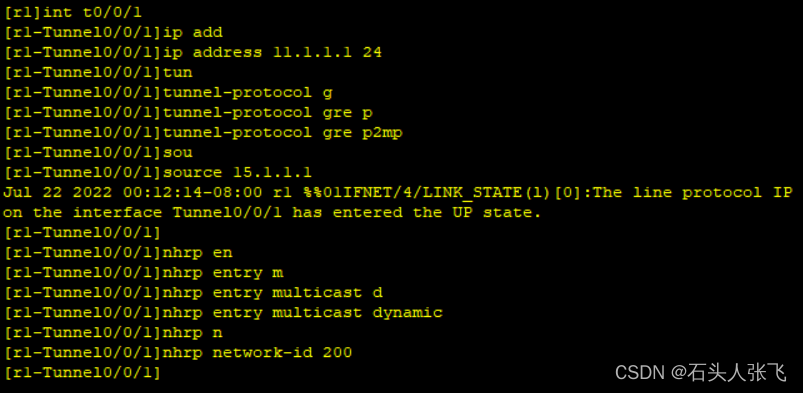

R1

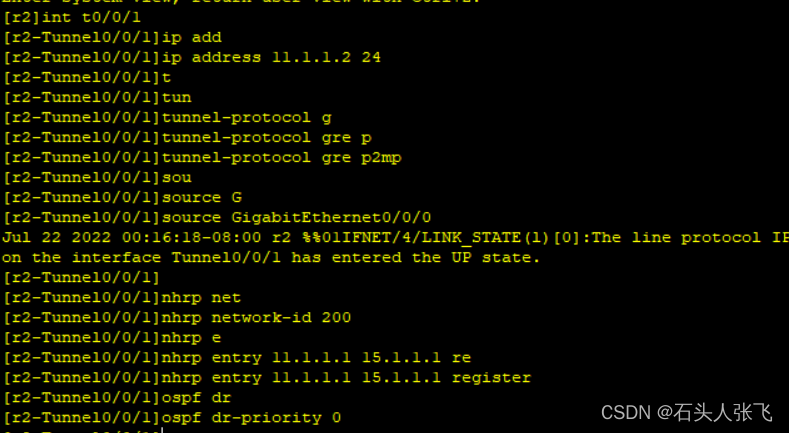

R2

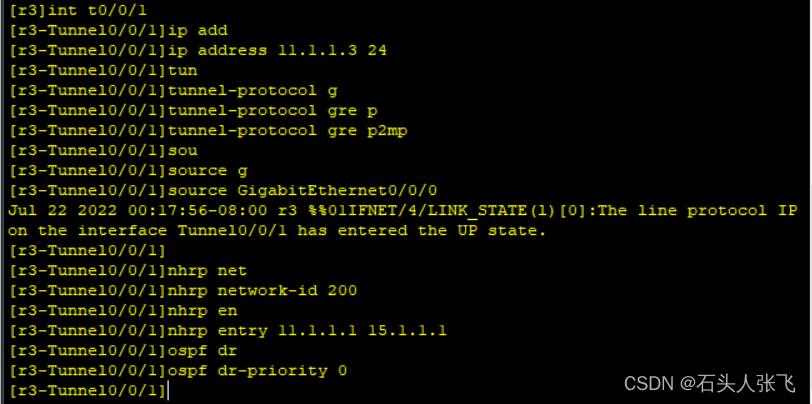

R3

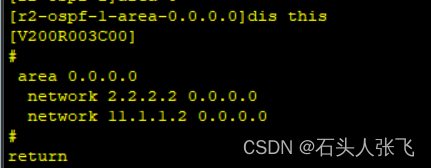

OSPF宣告

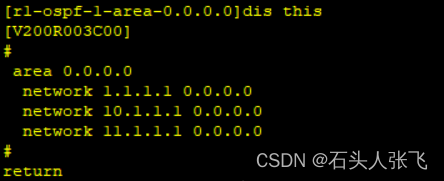

R1

 R2

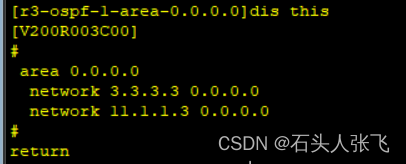

R3

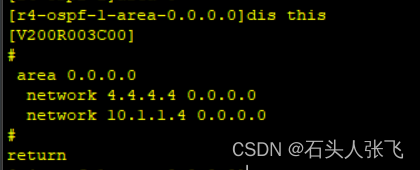

R4

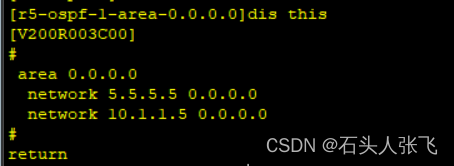

R5



实验验证

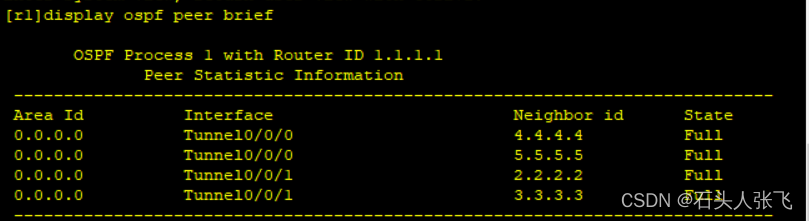

查看邻居表简表

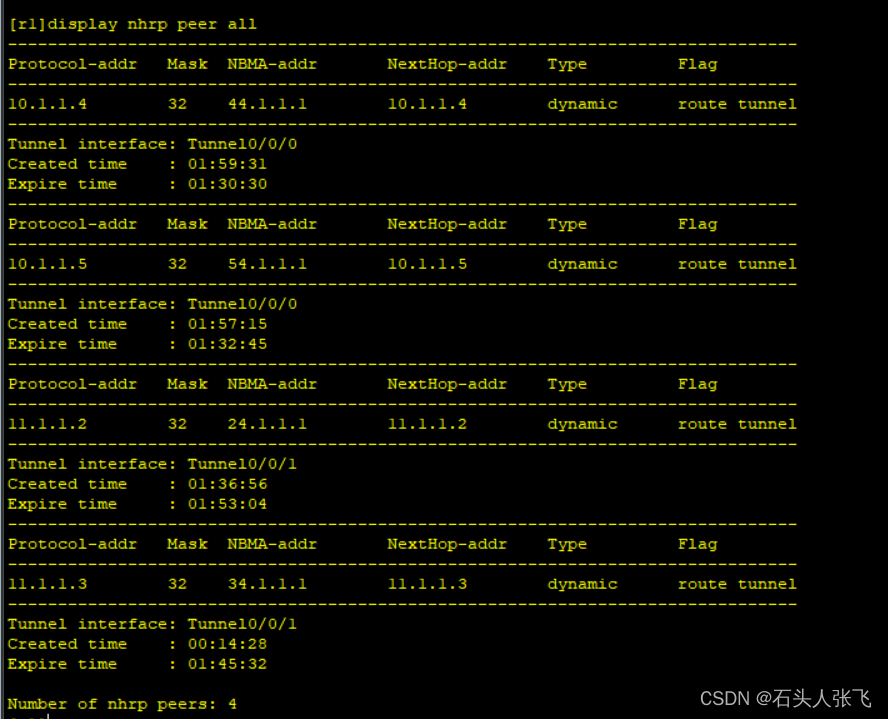

查看分支站点注册结果

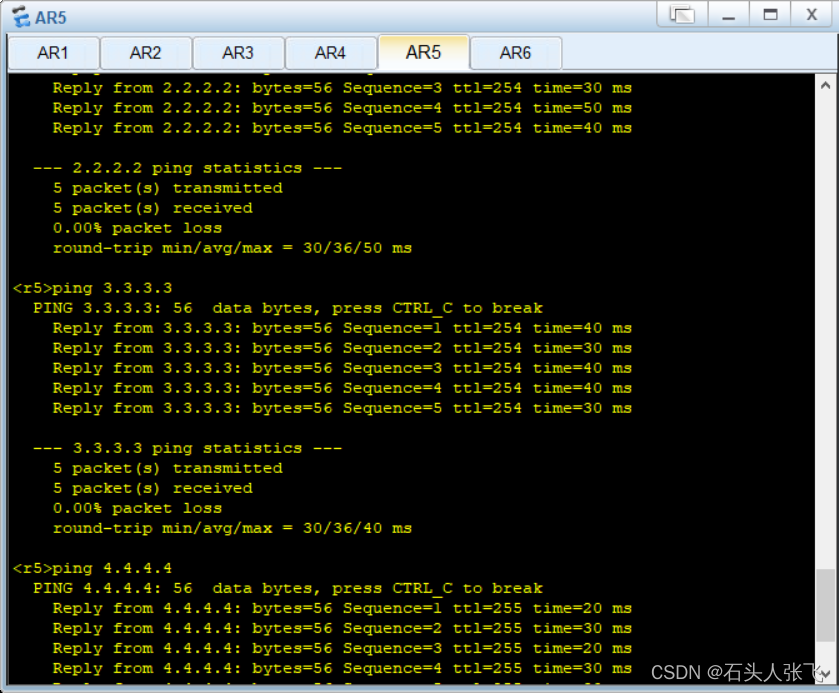

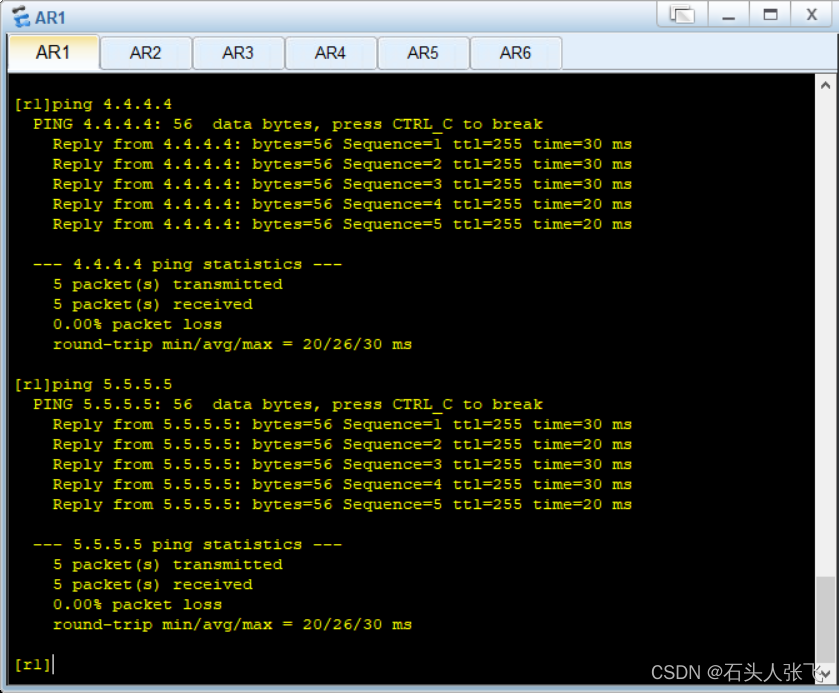

 验证所有私有网段是否可以互相通讯

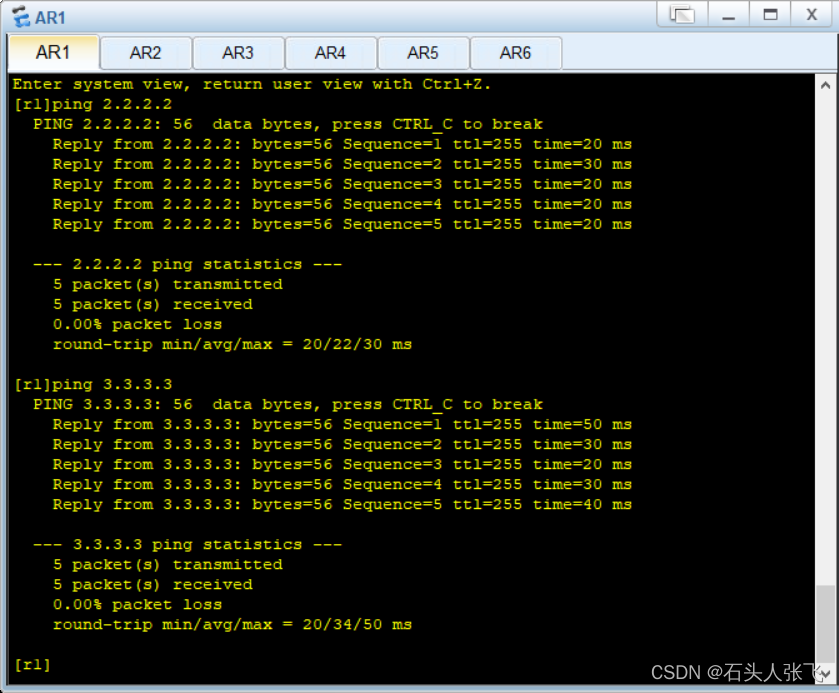

R1

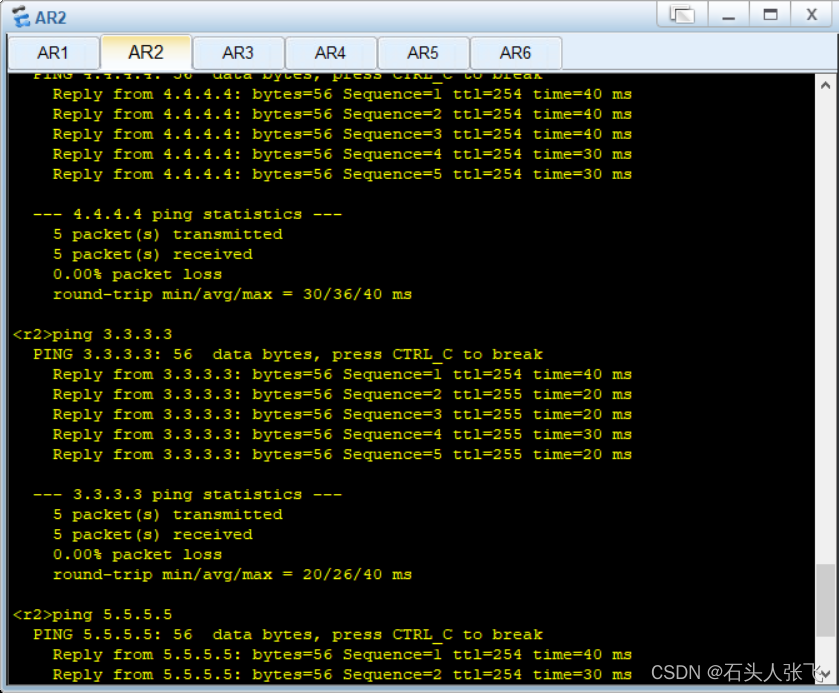

 R2

R3

 R4

 R5
