文章详细阐述了程序执行的流程，从取指令开始，包括PC指针初始为0，将地址传给MAR，读取存储器内容到MDR，再到IR，指令分析和执行，特别是取数指令的步骤，涉及地址计算、数据传输和ACC寄存器的更新。
目录
#3:M(MAR)→MDR，导致(MDR)=0000010000000101
#4:(MDR)→IR，导致(IR)=000001 0000000101
#5：OP(IR)→CU，指令的操作码送到CU，CU分析后得知，这是“取数”指令
#6：Ad(IR)→MAR，指令的地址码送到MAR，导致(MAR)=5
#8:M(MAR)→MDR，导致(MDR)=0000000000000010=2
程序指令执行流程
程序执行指令前
首先，最开始（程序还没有执行，我们什么都还没有做）的时候：
指令和变量数据都存放在存储器当中
执行各指令的顺序
然后，根据（按照）：
各个程序指令：在主存地址当中【从小到大的】存储的顺序
逐个向下地：遍历、执行各个指令
程序（每一条）指令执行具体步骤
程序执行一条指令总的来说分为三大部分：
- 取指令（#1~#4）
- 分析指令（#5）
- 执行取数指令（#6~#9）
下面我们来开始逐个进行讲解：
以第一步为例：
首先（第一轮、第一步操作），程序执行（主存地址为0的）第一条指令：
取指令（#1~#4）

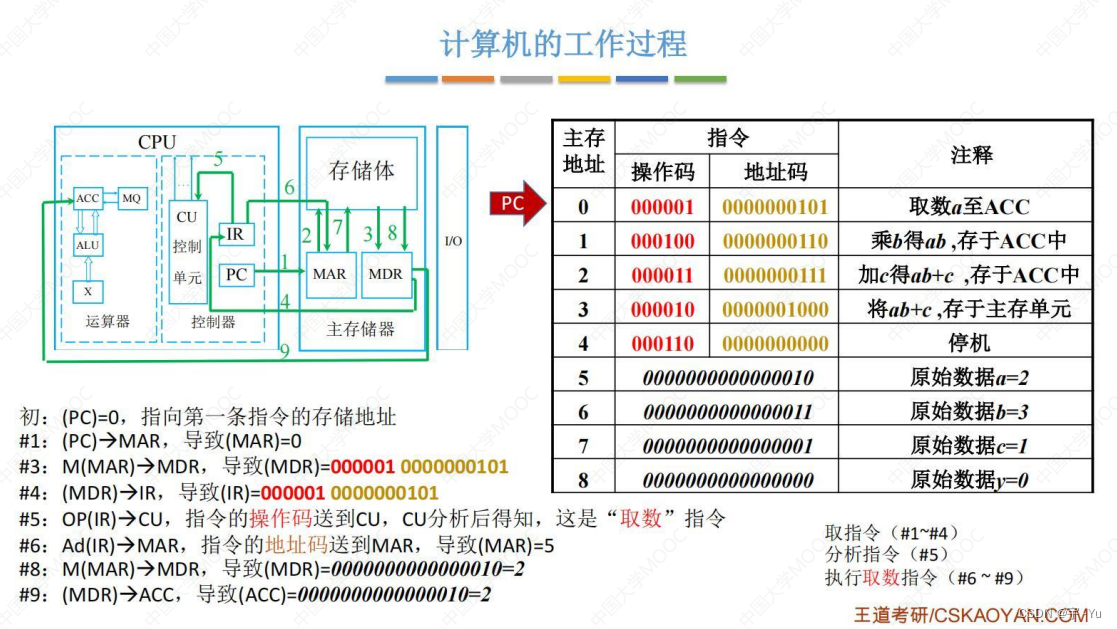

初：（PC)=0，指向第一条指令的存储地址
（CPU当中暂时存储地址的）PC指向我们操作的指令地址
这里，我们执行的就是：主存地址为0的这一（第一）条指令
另外，括号表示：
传输/传递/赋值寄存器里面的内容
#1：（PC)→MAR，导致(MAR)=0
通过地址总线，把
（CPU当中暂时存储地址的）PC中存储的
“指令的地址”信息
传输到
主存储器的地址存储器MAR中
即：
控制器向存储器表明：
我接下来要访问的是0号地址所对应的数据
并且（另外）与此同时：
控制器通过控制总线告诉存储器：本次进行的是读取操作
#3:M(MAR)→MDR，导致(MDR)=0000010000000101
把
（主存储器的地址存储器MAR指向（寄存）的地址）
所指向的（存储单元里面的）存储数据（信息）
传输到MDR
M（memory）：记录的值
#4:(MDR)→IR，导致(IR)=000001 0000000101
通过数据总线，把数据信息传输到CPU当中的IR
分析指令（#5）
#5：OP(IR)→CU，指令的操作码送到CU，CU分析后得知，这是“取数”指令
执行取数指令（#6~#9）
#6：Ad(IR)→MAR，指令的地址码送到MAR，导致(MAR)=5
#8:M(MAR)→MDR，导致(MDR)=0000000000000010=2
#9：(MDR)→ACC
