NAT 网络地址转换技术(Cisco)

​

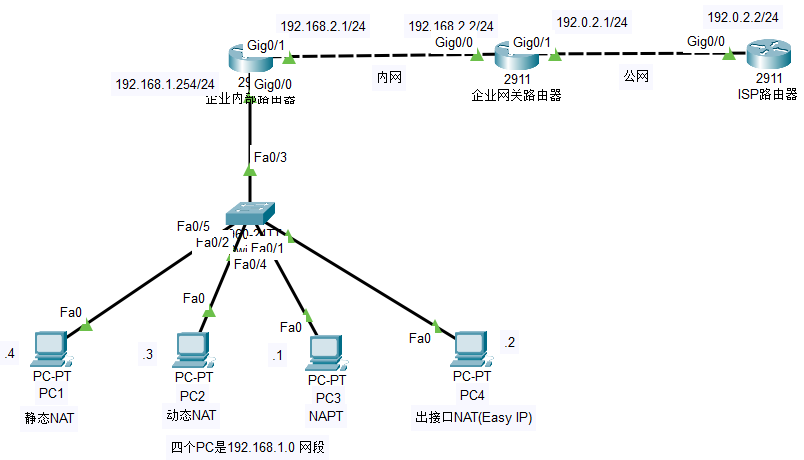

实验要求

• PC1到ISP路由器使用静态NAT，将192.168.1.4映射成192.0.2.4
• PC2到ISP路由器使用动态NAT，创建NAT地址池hu，范围为192.0.2.20~192.0.2.30
• PC3到ISP路由器使用NAPT，创建NAT地址池hu2,范围为:192.0.2.10~192.0.2.11
• PC4到ISP路由器使用出接口NAT（Easy IP），将192.168.1.2映射成公网入口G0/1


实验配置

步骤一 进行企业内部路由器配置

• 交换机不用配置
  配置DHCP
  Router(config)#ip dhcp pool hu
  Router(dhcp-config)#network 192.168.1.0 255.255.255.0
  Router(dhcp-config)#default-router 192.168.1.254
  Router(dhcp-config)#dns-server 222.224.129.80
  配置网关
  Router(config)#interface GigabitEthernet0/0
  Router(config)#ip address 192.168.1.254 255.255.255.0
  Router(config-if)#no shutdown
  Router(config)#interface GigabitEthernet0/1
  Router(config)#ip address 192.168.2.1 255.255.255.0
  Router(config-if)#no shutdown
  配置缺省路由
  Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.2

步骤二 企业网关路由器配置

• 配置网关与分配内网和公网
  Router(config)#interface GigabitEthernet0/0
  Router(config-if)#ip address 192.168.2.2 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#ip nat inside
  Router(config)#interface GigabitEthernet0/1
  Router(config-if)#ip address 192.0.2.1 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#ip nat outside
  配置缺省路由
  Router(config)#ip route 0.0.0.0 0.0.0.0 192.0.2.2
  Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.1
• 静态NAT
  Router(config)#ip nat inside source static 192.168.1.4 192.0.2.4
• 动态NAT
  Router(config)#access-list 3 permit 192.168.1.3 0.0.0.0 创建访问控制列表，匹配内网源地址（反掩码全为0的时候可以不写，默认匹配一个地址）
  Router(config)#ip nat pool hu2 192.0.2.20 192.0.2.30 netmask 255.255.255.0
  Router(config)#ip nat inside source list 3 pool hu2 进行静态地址转换（无 overload，即不使用端口复用）
• NAPT
  Router(config)#access-list 1 permit 192.168.1.0 0.0.0.0 创建访问控制列表，匹配内网源地址（反掩码全为0的时候可以不写，默认匹配一个地址）
  Router(config)#ip nat pool hu 192.0.2.10 192.0.2.11 netmask 255.255.255.0
  Router(config)#ip nat inside source list 1 pool hu overload （有overload，即使用端口复用）
• 出接口NAT
  Router(config)#access-list 2 permit 192.168.1.2 0.0.0.0 创建访问控制列表，匹配内网源地址（反掩码全为0的时候可以不写，默认匹配一个地址）
  Router(config)#ip nat inside source list 2 interface g0/1

步骤三 ISP路由器配置配置

• 接口配置
  Router(config)#interface GigabitEthernet0/0
  Router(config-if)#ip address 192.0.2.2 255.255.255.0
  Router(config-if)#no shutdown
  缺省路由配置
  Router(config)#ip route 0.0.0.0 0.0.0.0 192.0.2.1

ping通测试

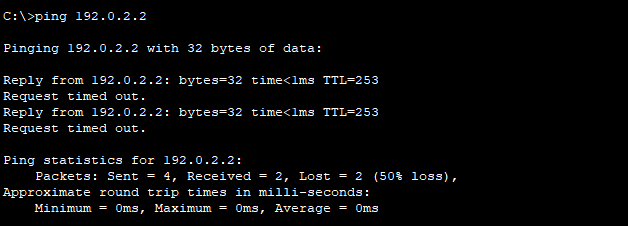

• 静态NAT

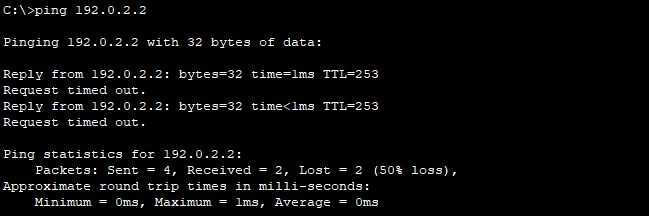

• 动态NAT

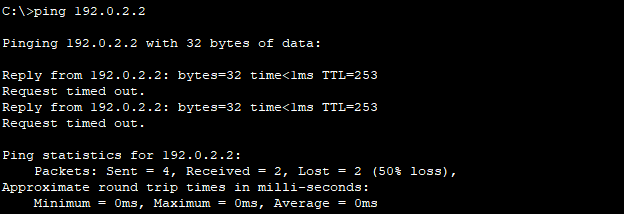

  - NAPT

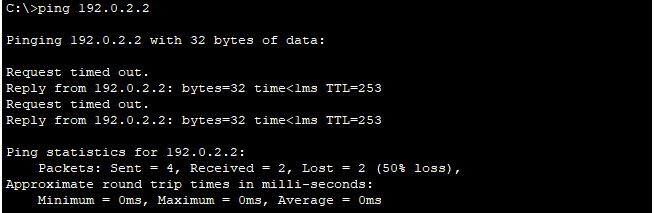

• 出接口NAT
