一、前言：

前面章节介绍了媒体协商和音频采集\播放的设备管理。接下来串起来分析下。

二、音频数据流转：

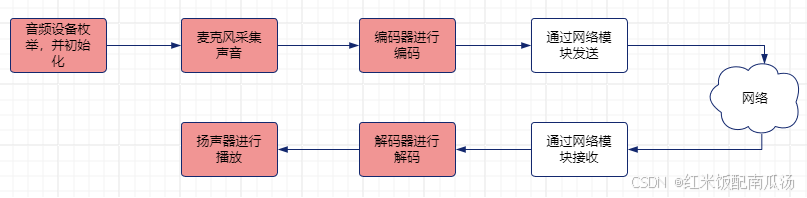

可以看出，我们音频数据流转会经过：采集设备、编码器、解码器、播放设备。我们前面设备管理章节已经分析了这几个设备的创建时机，大概回忆下：

• 采集设备和播放设备创建：在媒体引擎里面调用Adm模块的Init函数时候完成的。
• 编解码器创建：编解码器创建是需要呼叫端和被呼叫端商量的（协商），因此必须在呼叫端发送Offer给被呼叫端，被呼叫端回复Remote之后，两端选择出来了一个共同的编解码器参数，这个时候才可以创建。

采集/播放设备初始化前面讲很多了，在这儿看下编解码器的创建，看得出与媒体协商有很多关系。

三、编码器创建：

由于编解码器都属于ACM模块（AudioCodingModule），

1、类图：

可以看出ACM对外接口类AudioCodingModule里面定义了音频编码必须的方法，AudioCodingModuleImpl又做了补充，并且有个成员变量：AudioEncoder的对象指针。而AudioEncoder就是具体解码器类的接口类。下面具体看看这几个重要的方法。

• AudioCodingModule：接口类
  • Create负责创建具体acm实例，也就是AudioCodingModuleImpl；
  • SetEncoder：设置编码器；
  • RegisterTransportCallback：上层用来注册回调函数的，编解码模块生成的数据通过这个给上层；
  • Add10msData：负责给编码器送10ms的PCM数据；
  • PlayoutData10Ms：负责从解码器获取10ms的PCM数据，送给扬声器播放；
  • IncomingPacket：负责从网络模块接收已经去掉Rtp头但是编码过的纯音频数据；拿到之后交给解码器解码，然后调用 PlayoutData10Ms交给扬声器播放；
• AudioCodingModuleImpl：具体实现类
  • encoder_stack：就是ACM模块选择的具体编码器的抽象指针；
  • PreprocessToAddData：预处理要编码器的数据；
  • Encode：进行具体编码工作；

2、流程图：

创建好Offer之后：

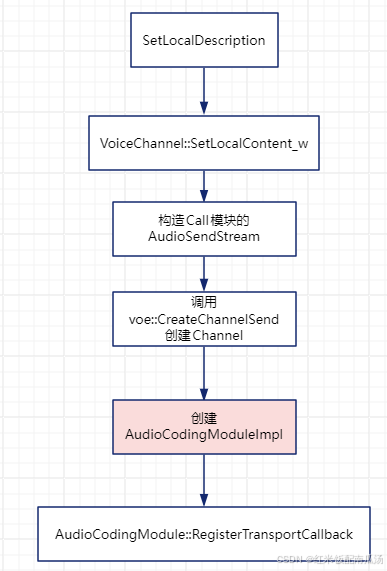

• 具体使用哪个编码器是在媒体协商的时候做的；先创建本地offer，然后调用 SetLocalDescription 设置offer到本地，然后调用VoiceChannel::SetLocalContent_w，最后构造出AudioSendStream（也就是Call模块的发送流）；
• 前面说了Call模块里面的Stream里面有具体的Channel来连接编解码器，于是我们调用CreateChannelSend创建Channel；
• 在ChannelSend的构造函数中就创建了 AudioCodingModuleImpl；同时将自己（ChannelSend）作为回调对象，通过RegisterTransportCallback注册给AudioCodingModuleImpl；

收到Answer之后：

• 当对端的answer过来之后，通过SetRemoteContent_w->…->构造出具体的Opus编码器（AudioEncoderOpusImpl）；
• 再通过SetEncoder将构造好的编码器设置给 AudioCodingModuleImpl；
• 至此，AudioCodingModuleImpl就可以使用 AudioEncoderOpusImpl这个具体的编码器了；

3、源代码走读：

前面协商的流程跳过，具体调用堆栈如下：

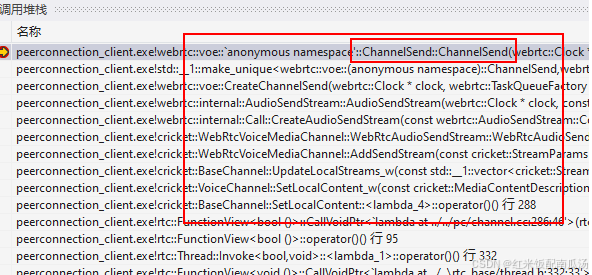

我们从ChannelSend的构造函数开始分析：

// 文件路径：audio\channel_send.cc
ChannelSend::ChannelSend(
    Clock* clock,
    TaskQueueFactory* task_queue_factory,
    ProcessThread* module_process_thread,
    Transport* rtp_transport,
    RtcpRttStats* rtcp_rtt_stats,
    RtcEventLog* rtc_event_log,
    FrameEncryptorInterface* frame_encryptor,
    const webrtc::CryptoOptions& crypto_options,
    bool extmap_allow_mixed,
    int rtcp_report_interval_ms,
    uint32_t ssrc,
    rtc::scoped_refptr<FrameTransformerInterface> frame_transformer,
    TransportFeedbackObserver* feedback_observer)
    : event_log_(rtc_event_log),
      _timeStamp(0),  // This is just an offset, RTP module will add it's own
                      // random offset
      _moduleProcessThreadPtr(module_process_thread),
      input_mute_(false),
      previous_frame_muted_(false),
      _includeAudioLevelIndication(false),
      rtcp_observer_(new VoERtcpObserver(this)),
      feedback_observer_(feedback_observer),
      rtp_packet_pacer_proxy_(new RtpPacketSenderProxy()),
      retransmission_rate_limiter_(
          new RateLimiter(clock, kMaxRetransmissionWindowMs)),
      frame_encryptor_(frame_encryptor),
      crypto_options_(crypto_options),
      encoder_queue_(task_queue_factory->CreateTaskQueue(
          "AudioEncoder",
          TaskQueueFactory::Priority::NORMAL)),
      fixing_timestamp_stall_(
          !field_trial::IsDisabled("WebRTC-Audio-FixTimestampStall")) {

  module_process_thread_checker_.Detach();
  // 创建Acm，并保存到成员变量中
  audio_coding_.reset(AudioCodingModule::Create(AudioCodingModule::Config()));
  // ...
  // 将自己注册到ACM模块当中
  int error = audio_coding_->RegisterTransportCallback(this);
}

看得出，只做了两件值得注意的事情：创建acm，将自己注册进ACM模块，便于接收编码好的数据。

然后，就是等待Answer过来，Answer过来之后调用栈如下：

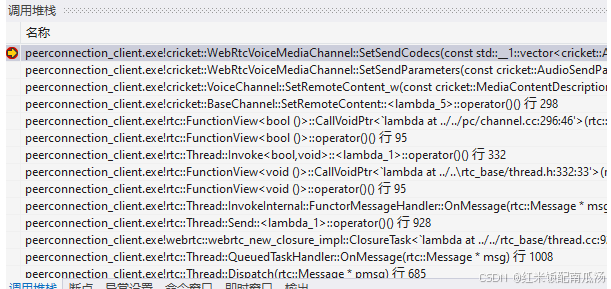

我们就从WebRtcVoiceMediaChannel::SetSendCodecs开始分析：

// Utility function called from SetSendParameters() to extract current send
// codec settings from the given list of codecs (originally from SDP). Both send
// and receive streams may be reconfigured based on the new settings.
bool WebRtcVoiceMediaChannel::SetSendCodecs(
    const std::vector<AudioCodec>& codecs) {

  // ...
  // 遍历编码器列表
  for (const AudioCodec& voice_codec : codecs) {

    // 要排除舒适噪音编码器、拨号音编码器、Red编码器
    if (!(IsCodec(voice_codec, kCnCodecName) ||
          IsCodec(voice_codec, kDtmfCodecName) ||
          IsCodec(voice_codec, kRedCodecName))) {

      webrtc::SdpAudioFormat format(voice_codec.name, voice_codec.clockrate,
                                    voice_codec.channels, voice_codec.params);
      // 去音频引擎获取编码器信息
      voice_codec_info = engine()->encoder_factory_->QueryAudioEncoder(format);
      if (!voice_codec_info) {

        RTC_LOG(LS_WARNING) << "Unknown codec " << ToString(voice_codec);
        continue;
      }
      // 获取当前编码器的规格spec
      send_codec_spec = webrtc::AudioSendStream::Config::SendCodecSpec(
          voice_codec.id, format);
      if (voice_codec.bitrate > 0) {

        send_codec
