一宽依赖和窄依赖

1、宽窄依赖含义

Spark中RDD的高效与DAG(有向无环图)有着很大的关系，在DAG调度中需要对计算过程划分stage，而划分依据就是RDD之间的依赖关系。针对不同的转换函数，RDD之间的依赖关系分类窄依赖（narrow dependency）和宽依赖（wide dependency, 也称 shuffle dependency）
窄依赖是指父RDD的每个分区只被子RDD的一个分区所使用，子RDD分区通常对应有限个父RDD分区(O(1)，与数据规模无关)
相应的，宽依赖是指父RDD的每个分区都可能被多个子RDD分区所使用，子RDD分区通常对应所有的父RDD分区(O(n)，与数据规模有关)
具体可以查看下图所示

在这里插入图片描述

2、窄依赖的优化有利性

相比于宽依赖，窄依赖对优化很有利，主要基于以下两点：
- 宽依赖往往对应着shuffle操作，需要在运行过程中将同一个父RDD的分区传入到不同的子RDD分区中，中间可能涉及多个节点之间的数据传输；而窄依赖的每个父RDD的分区只会传入到一个子RDD分区中，通常可以在一个节点内完成转换。
- 当RDD分区丢失时（某个节点故障），spark会对数据进行重算。
  - 对于窄依赖，由于父RDD的一个分区只对应一个子RDD分区，这样只需要重算和子RDD分区对应的父RDD分区即可，所以这个重算对数据的利用率是100%的；
  - 对于宽依赖，重算的父RDD分区对应多个子RDD分区，这样实际上父RDD 中只有一部分的数据是被用于恢复这个丢失的子RDD分区的，另一部分对应子RDD的其它未丢失分区，这就造成了多余的计算；更一般的，宽依赖中子RDD分区通常来自多个父RDD分区，极端情况下，所有的父RDD分区都要进行重新计算。
  - 如下图所示，b1分区丢失，则需要重新计算a1,a2和a3，这就产生了冗余计算(a1,a2,a3中对应b2的数据)。
总结：首先，窄依赖允许在一个集群节点上以流水线的方式（pipeline）计算所有父分区。例如，逐个元素地执行map、然后filter操作；而宽依赖则需要首先计算好所有父分区数据，然后在节点之间进行Shuffle，这与MapReduce类似。第二，窄依赖能够更有效地进行失效节点的恢复，即只需重新计算丢失RDD分区的父分区，而且不同节点之间可以并行计算；而对于一个宽依赖关系的Lineage图，单个节点失效可能导致这个RDD的所有祖先丢失部分分区，因而需要整体重新计算。所以也就是说对于窄依赖，它的父RDD的重算都是必须的，不会产生冗余。

3、款窄依赖算子

窄依赖算子：map, flatMap, filter, union, join(父RDD是hash-partitioned ), mapPartitions, mapValues
宽依赖算子：distinct, …ByKey, join(父RDD不是hash-partitioned), partitionBy,groupBy

4、WordCount运行中的宽窄依赖

在这里插入图片描述

宽依赖对应Shuffle过程，由此产生另一个Stage。

二 DAG(有向无环图)工作原理

1、有向无环图

根据RDD之间的依赖关系，形成一个DAG（有向无环图）
DAGScheduler将DAG划分为多个Stage
- 划分依据：是否发生宽依赖（Shuffle）
- 划分规则：从后往前，遇到宽依赖切割为新的Stage
- 每个Stage由一组并行的Task组成

2、划分Stage

划分Stage的必要性
- 移动计算，而不是移动数据
- 保证一个Stage内不会发生数据移动
分析上图
- A—>B是宽依赖，对应Stage1—>Stage3
- B—>G是窄依赖，对应Stage3内部过程
- C—>D,D—>F,E—>F都是是窄依赖，对应Stage2内部过程
- F—>G是宽依赖，对应Stage2—>Stage3

3、Shuffle过程

在分区之间重新分配数据
- 父RDD中同一分区中的数据按照算子要求重新进入子RDD的不同分区中
- 中间结果写入磁盘
- 由子RDD拉取数据，而不是由父RDD推送
- 默认情况下，Shuffle不会改变分区数量

4、Shuffle实践

比较下方两段代码

sc.textFile("hdfs:/data/test/input/names.txt")
.map(name=>(name.charAt(0),name))
.groupByKey()
.mapValues(names=>names.toSet.size)
.collect()

sc.textFile("hdfs:/data/test/input/names.txt")
.distinct(numPartitions=6)
.map(name=>(name.charAt(0),1))
.reduceByKey(_+_)
.collect()

结论：
- 第一段代码只有一个宽依赖算子groupByKey，所以只有一个Shuffle过程，那么也就只有两个Stage；
- 第二段代码有两个宽依赖算子distinct和reduceByKey，所以产生两个Shuffle过程，会得到三个Stage；
- Shuffle过程极其耗费资源，所以虽然两段代码的最后结果是一致的，但是第一段代码更节省资源，对优化更有利。

5、Spark的Job调度

集群(Standalone|Yarn)
- 一个Spark集群可以同时运行多个Spark应用
应用
- 我们所编写的完成某些功能的程序
- 一个应用可以并发的运行多个Job
Job
- Job对应着我们应用中的行动算子，每次执行一个行动算子，都会提交一个Job
- 一个Job由多个Stage组成
Stage
- 一个宽依赖做一次阶段的划分
- 阶段的个数=宽依赖个数+1
- 一个Stage由多个Task组成
Task
- 每一个阶段的最后一个RDD的分区数，就是当前阶段的Task个数

三 RDD持久化之cache&persist&checkpoint

1、cache和persist

cache和persist都是用于将一个RDD进行缓存的，这样在之后使用的过程中就不需要重新计算了，可以大大节省程序运行时间。
设置cache或者persist后，都是遇到第一个行动算子开始生效，第一个行动算子结束后完成生效，当遇到第二个行动算子才能看出效果。
缓存本身耗费一定时间，所以完成第一个行动算子设置缓存要比不设置缓存耗费时间长。
cache源码

/**
   * Persist this RDD with the default storage level (`MEMORY_ONLY`).
   */
  def cache(): this.type = persist()
  def persist(): this.type = persist(StorageLevel.MEMORY_ONLY)

persist源码

 def persist(newLevel: StorageLevel): this.type = {
    if (isLocallyCheckpointed) {
      // This means the user previously called localCheckpoint(), which should have already
      // marked this RDD for persisting. Here we should override the old storage level with
      // one that is explicitly requested by the user (after adapting it to use disk).
      persist(LocalRDDCheckpointData.transformStorageLevel(newLevel), allowOverride = true)
    } else {
      persist(newLevel, allowOverride = false)
    }
  }

从上面代码总结区别：cache()调用了persist()，但cache只有一个默认的缓存级别MEMORY_ONLY ，而persist可以根据情况设置其它的缓存级别。也就是说rdd.cache()等价于rdd.persist(StorageLevel.MEMORY_ONLY)，而persist还有MEMORY_AND_DISK,DISK_ONLY等缓存级别。
缓存应用场景
- 从文件加载数据之后，因为重新获取文件成本较高
- 经过较多的算子变换之后，重新计算成本较高
- 单个非常消耗资源的算子之后
使用注意事项
- cache()或persist()后不要再有其他算子
- cache()或persist()遇到Action算子完成后才生效，也就是说它遇到第二个Action算子才会看到效果，如运算速度变快等。
缓存实践

package nj.zb.kb09.gaoji

import org.apache.spark.rdd.RDD
import org.apache.spark.storage.StorageLevel
import org.apache.spark.{SparkConf, SparkContext}


object CacheDemo {
  def main(args: Array[String]): Unit = {
    val conf: SparkConf = new SparkConf().setMaster("local[*]").setAppName("cache")
    val sc = new SparkContext(conf)
    val rdd1: RDD[String] = sc.textFile("in/users.csv")
    rdd1.cache() //放到内存中缓存，遇到第一个行动算子完成后生效，也就是遇到第二个行动算子才会更快
               //仅等价于rdd1.persist(StorageLevel.MEMORY_ONLY)
              //而persist还有其他缓存级别可使用。
    println("将rdd1缓存后,求读取count时间，即遇到第一个行动算子时缓存开始生效")
    var start: Long = System.currentTimeMillis()
    println(rdd1.count())
    var end: Long = System.currentTimeMillis()
 println(end-start)
    println("完成第二个行动算子时耗费的时间")
     start= System.currentTimeMillis()
    println(rdd1.count())
    end = System.currentTimeMillis()
    println(end-start)

    println("设置缓存失效，完成第三个行动算子耗费时间")
        rdd1.unpersist()
    start= System.currentTimeMillis()
    println(rdd1.count())
    end = System.currentTimeMillis()
    println(end-start)

  println("-------------persist(StorageLevel.MEMORY_ONLY)-------------")
    rdd1.persist(StorageLevel.MEMORY_ONLY)  //等价于rdd1.cache()
    rdd1.count()
    start=System.currentTimeMillis()
    println(rdd1.count())
    end=System.currentTimeMillis()
    println(end-start)
println("-----persist(StorageLevel.DISK_ONLY_2)-----")
    rdd1.unpersist()
    rdd1.persist(StorageLevel.DISK_ONLY_2) //缓存两份到硬盘
    rdd1.count()
    start=System.currentTimeMillis()
    println(rdd1.count())
    end=System.currentTimeMillis()
    println(end-start)
  }
}
/*
将rdd1缓存后,求读取count时间，即遇到第一个行动算子时缓存开始生效
152840
376
完成第二个行动算子时耗费的时间
152840
31
设置缓存失效，完成第三个行动算子耗费时间
152840
43
-------------persist(StorageLevel.MEMORY_ONLY)-------------
152840
9
-----persist(StorageLevel.DISK_ONLY_2)-----
152840
29

2、checkpoint

Cache缓存只是将数据保存起来，不切断血缘依赖。Checkpoint检查点切断血缘依赖。
Cache缓存的数据通常存储在磁盘、内存等地方，可靠性低。Checkpoint的数据通常存储在HDFS等容错、高可用的文件系统，可靠性高。
建议对checkpoint()的RDD使用Cache缓存，这样checkpoint的job只需从Cache缓存中读取数据即可，否则需要再从头计算一次RDD。
如果使用完了缓存，可以通过unpersist（）方法释放缓存
SparkContext被销毁后，检查点数据不会被删除，因为其不在内存中，落地为文件了。

import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}

object CheckPointDemo {
  def main(args: Array[String]): Unit = {
    val conf: SparkConf = new SparkConf().setMaster("local[*]").setAppName("cache")
    val sc = new SparkContext(conf)
    sc.setCheckpointDir("file:///E:/KB09checkpoint") //设置检查路径
    val rdd1: RDD[(String, Int)] = sc.parallelize(List(("a",1),("a",2),("a",3),("b",4),("b",5)))
    rdd1.checkpoint()
    rdd1.collect()  //遇到动作算子，生成快照
    println(rdd1.isCheckpointed)
    println(rdd1.getCheckpointFile)
  }
}
/*
true
Some(file:/E:/KB09checkpoint/89288478-b267-4eb4-b36b-a1c8ea432389/rdd-0)

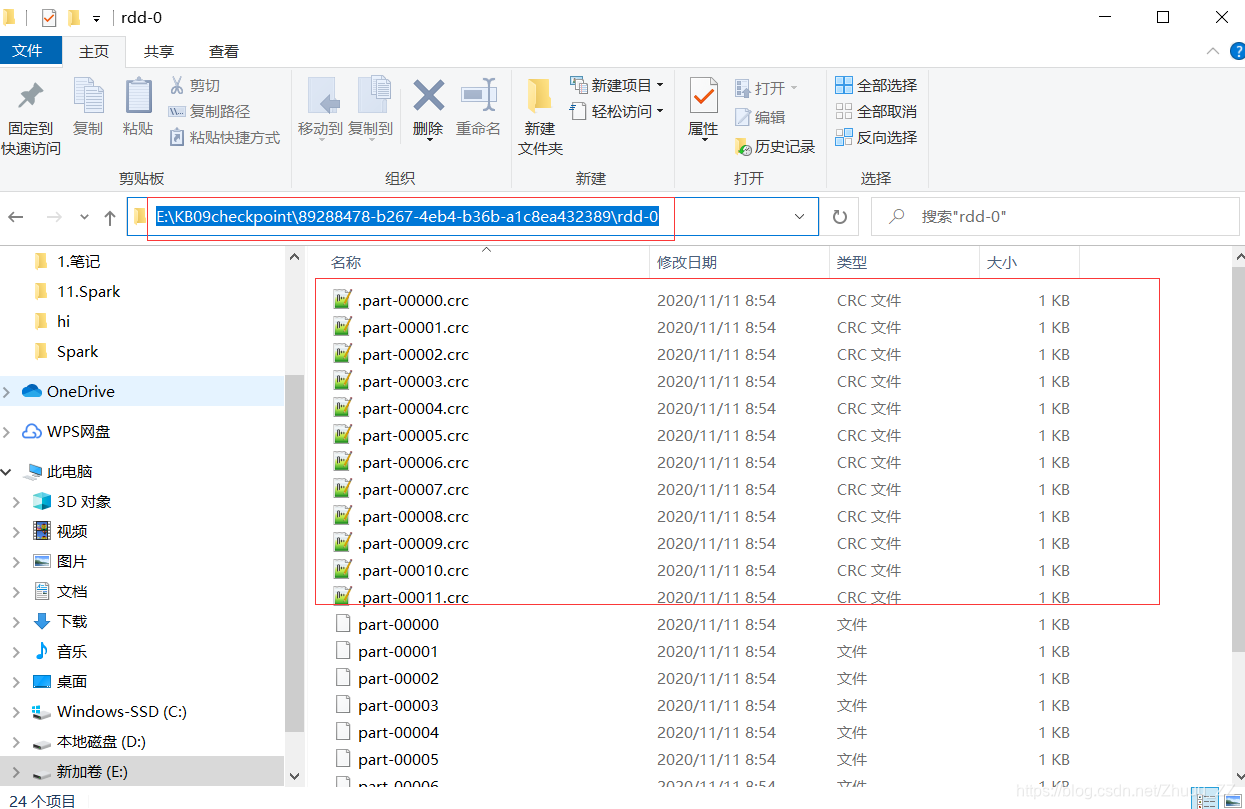

在这里插入图片描述

四 RDD共享变量

1、广播变量broadcast

允许开发者将一个只读变量（Driver端）缓存到每个节点（Executor）上，而不是每个任务传递一个副本
Driver端变量在每个Executor上的每个Task保存一个变量副本
Driver端广播变量在每个Executor只保存一个变量副本

val broadcastVar=sc.broadcast(Array(1,2,3))  //定义广播变量
broadcastVar.value 		//访问方式

import org.apache.spark.broadcast.Broadcast
import org.apache.spark.rdd.RDD
import org.apache.spark.{SparkConf, SparkContext}

object BroadcastDemo {
  def main(args: Array[String]): Unit = {
    val conf: SparkConf = new SparkConf().setMaster("local[*]").setAppName("cache")
    val sc = new SparkContext(conf)
    //广播变量，在每个executor执行一次
    val arr=Array("hello","hi","good afternoon")
    val hei: Broadcast[Array[String]] = sc.broadcast(arr)

    val rdd1: RDD[(Int, String)] = sc.parallelize(List((1,"zhangsan"),(2,"lisi"),(3,"wangwu")))
    val rdd2: RDD[(Int, String)] = rdd1.mapValues(x => {
      println(x)

      println(arr.mkString(","))  //数组打印需要mkString
      arr(1)+" : "+x         //调用常规变量，事先不声明，每个Task得到一个变量副本

      println(hei.value.mkString(","))
      hei.value(0) + " : " + x   //调用广播变量，事先声明，每个Executor的得到一个变量副本，更节省资源。
    })
    rdd2.foreach(println)
  }
}

2、累加器accumulator

只允许added操作，常用于实现计数

import org.apache.spark.{Accumulator, SparkConf, SparkContext}

object AccumulatorDemo {
  def main(args: Array[String]): Unit = {
    val conf: SparkConf = new SparkConf().setMaster("local[*]").setAppName("accumulator")
    val sc = new SparkContext(conf)
    val acumValue: Accumulator[Int] = sc.accumulator(0,"aaaaa")
    sc.makeRDD(List(1,2,3,4)).foreach(x=>{acumValue+=x;acumValue})
        println(acumValue.value)
  }
}
/*
10

五 RDD分区设计

1、分区设计原则

分区大小限制为2GB
分区太少
- 不利于并发
- 更容易受数据倾斜影响
- groupBy, reduceByKey, sortByKey等内存压力增大
分区过多
- Shuffle开销越大
- 创建任务开销越大
经验
- 每个分区大约128MB

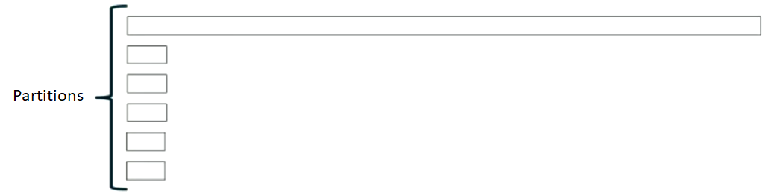

- 如果分区小于但接近2000，则设置为大于2000

2、分区中的数据倾斜

指分区中的数据分配不均匀，数据集中在少数分区中
- 严重影响性能
- 通常发生在groupBy，join等之后
解决方案
- 使用新的Hash值（如对key加盐）重新分区

六加载常用外部数据源

1、装载CSV数据源

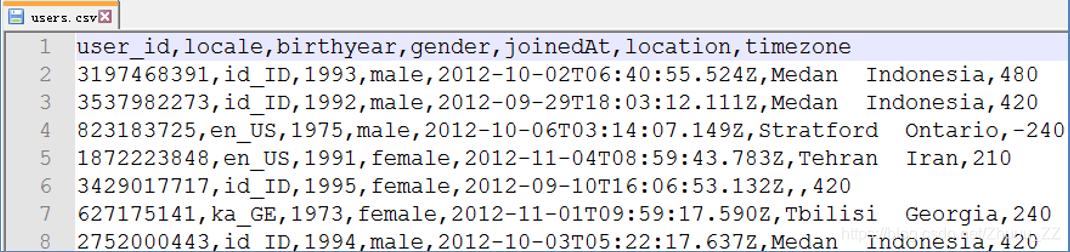

文件预览
操作

import org.apache.spark.rdd.RDD
import org.apache.spark.sql.{DataFrame, SparkSession}
import org.apache.spark.{SparkConf, SparkContext}

object CsvDemo {
 def main(args:Array[String]):Unit={
 //1.创建SparkConf并设置App名称
 val conf: SparkConf = new SparkConf().setAppName("SparkCoreTest").setMaster("local[*]")
 //2.创建SparkContext，该对象是提交Spark App的入口
 val sc: SparkContext = new SparkContext(conf)
 val lines: RDD[String] = sc.textFile("in/users.csv")

   println("总行数:",lines.count()) //逗号居然也可以
   println("一、通过分区索引来，认为第一行分到分区0，其实逻辑上是有问题的，凭什么第一行就到分区0，除非自定义分区规则")
   val fields: RDD[Array[String]] = lines.mapPartitionsWithIndex((index, value) => { //各分区并行操作
     if (index == 0)   //当为0分区时
       value.drop(1)   //删除该分区内第一行数据，即字段名
     else
       value           //否则返回原数据
   }).map(x => x.split(","))
   println("fields:"+fields.count())

   println("二、采用filter过滤器就更严谨，而且如果不合理的数据有多条，用上面分区索引很难做到")
val value: RDD[String] = lines.filter(v=>v.startsWith("user_id")==false)  //元素为每一行，该元素不以user_id开头就保留下来
   val field: RDD[Array[String]] = value.map(x=>x.split(","))
  println(field.count())

   println("三、采用SparkSession加载文件")
   val spark: SparkSession = SparkSession.builder().config(conf).getOrCreate()
   println("1.使header为true，表示第一行为表头")
   val df: DataFrame = spark.read.format("csv").option("header",true).load("in/users.csv")
   df.printSchema()
   df.select("user_id","locale","birthyear").show(3)

    println("2.使header为false，表示系统生成表头")
   val df1: DataFrame = spark.read.format("csv").option("header",false).load("in/users.csv")
   df1.printSchema()
   df1.show(3)

   println("3.不改变列数，只改变列名")
   val frame: DataFrame = df1.withColumnRenamed("_c0","id")
   println("4.列名相同用来修改数据类型，前后列名不相同则会数据拿过来再添加一列")
   val frame1: DataFrame = frame.withColumn("id",frame.col("id").cast("long"))
     frame1.printSchema()
   println("5.复制数据添加一列并删除原有的列")
   val frame3: DataFrame = df.withColumn("id",df.col("user_id").cast("long")).drop("user_id")
   frame3.printSchema()
 }
}
/*
(总行数:,152840)
一、通过分区索引来，认为第一行分到分区0，其实逻辑上是有问题的，凭什么第一行就到分区0，除非自定义分区规则
fields:152839
二、采用filter过滤器就更严谨，而且如果不合理的数据有多条，用上面分区索引很难做到
152836
三、采用SparkSession加载文件
1.使header为true，表示第一行为表头
root
 |-- user_id: string (nullable = true)
 |-- locale: string (nullable = true)
 |-- birthyear: string (nullable = true)
 |-- gender: string (nullable = true)
 |-- joinedAt: string (nullable = true)
 |-- location: string (nullable = true)
 |-- timezone: string (nullable = true)

+----------+------+---------+
|   user_id|locale|birthyear|
+----------+------+---------+
|3197468391| id_ID|     1993|
|3537982273| id_ID|     1992|
| 823183725| en_US|     1975|
+----------+------+---------+
only showing top 3 rows

2.使header为false，表示系统生成表头
root
 |-- _c0: string (nullable = true)
 |-- _c1: string (nullable = true)
 |-- _c2: string (nullable = true)
 |-- _c3: string (nullable = true)
 |-- _c4: string (nullable = true)
 |-- _c5: string (nullable = true)
 |-- _c6: string (nullable = true)

+----------+------+---------+------+--------------------+----------------+--------+
|       _c0|   _c1|      _c2|   _c3|                 _c4|             _c5|     _c6|
+----------+------+---------+------+--------------------+----------------+--------+
|   user_id|locale|birthyear|gender|            joinedAt|        location|timezone|
|3197468391| id_ID|     1993|  male|2012-10-02T06:40:...|Medan  Indonesia|     480|
|3537982273| id_ID|     1992|  male|2012-09-29T18:03:...|Medan  Indonesia|     420|
+----------+------+---------+------+--------------------+----------------+--------+
only showing top 3 rows

3.不改变列数，只改变列名
4.列名相同用来修改数据类型，前后列名不相同则会数据拿过来再添加一列
root
 |-- id: long (nullable = true)
 |-- _c1: string (nullable = true)
 |-- _c2: string (nullable = true)
 |-- _c3: string (nullable = true)
 |-- _c4: string (nullable = true)
 |-- _c5: string (nullable = true)
 |-- _c6: string (nullable = true)

5.复制数据添加一列并删除原有的列
root
 |-- locale: string (nullable = true)
 |-- birthyear: string (nullable = true)
 |-- gender: string (nullable = true)
 |-- joinedAt: string (nullable = true)
 |-- location: string (nullable = true)
 |-- timezone: string (nullable = true)
 |-- id: long (nullable = true)

2、装载json数据源

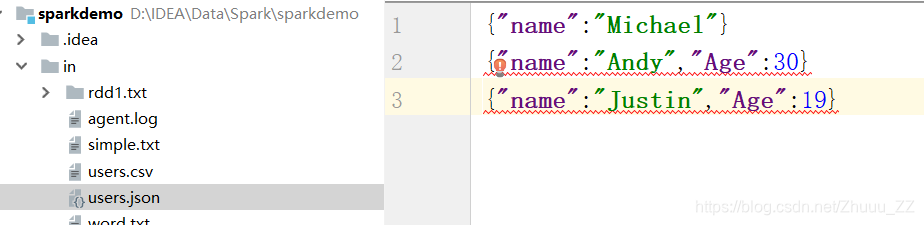

数据准备
使用SparkContext

object JsonDemo {
  def main(args: Array[String]): Unit = {
    //1.创建SparkConf并设置App名称
    val conf: SparkConf = new SparkConf().setAppName("SparkCoreTest").setMaster("local[*]")
    //2.创建SparkContext，该对象是提交Spark App的入口
    val sc: SparkContext = new SparkContext(conf)
    val lines: RDD[String] = sc.textFile("in/users.json")
    println("--打印每行数据--")
     lines.collect().foreach(println)
    import  scala.util.parsing.json._  //导入scala内置JSON库
    val rdd: RDD[Option[Any]] = lines.map(x=>JSON.parseFull(x))
    println("--JSON解析打印成map键值对对象--")
    rdd.collect().foreach(println)
/*
--打印每行数据--
{"name":"Michael"}
{"name":"Andy","Age":30}
{"name":"Justin","Age":19}
--JSON解析打印成map键值对对象--
Some(Map(name -> Michael))
Some(Map(name -> Andy, Age -> 30.0))
Some(Map(name -> Justin, Age -> 19.0))

使用SparkSession

 val spark: SparkSession = SparkSession.builder().config(conf).getOrCreate()
    val df: DataFrame = spark.read.format("json").option("header",true).load("in/users.json")
    df.printSchema()
    println("修改列名")
    val df2: DataFrame = df.withColumnRenamed("Age","age")
    df2.printSchema()
    df2.select("age","name").show()
    println("修改列名和类型")
    val df3: DataFrame = df.withColumn("age",df.col("Age").cast("int"))
    df3.printSchema()
    println("int转string可以正常打印")
    val df4: DataFrame = df.withColumn("age",df.col("Age").cast("string"))
     df4.printSchema()
    df4.show()
    println("string转int原先是非数字String，只能用null来代替")
    val df5: DataFrame = df.withColumn("Name",df.col("name").cast("int"))
  df5.printSchema()
    df5.show()
 println("withColumn修改，列名如果相同则列数不变，不同则添加一列新列")
    val df6: DataFrame = df.withColumn("age1",df.col("age")+5).withColumn("name1",df.col("name"))
    df6.printSchema()
    df6.show()
/*
root
 |-- Age: long (nullable = true)
 |-- name: string (nullable = true)

修改列名
root
 |-- age: long (nullable = true)
 |-- name: string (nullable = true)

+----+-------+
| age|   name|
+----+-------+
|null|Michael|
|  30|   Andy|
|  19| Justin|
+----+-------+

修改列名和类型
root
 |-- age: integer (nullable = true)
 |-- name: string (nullable = true)

int转string可以正常打印
root
 |-- age: string (nullable = true)
 |-- name: string (nullable = true)

+----+-------+
| age|   name|
+----+-------+
|null|Michael|
|  30|   Andy|
|  19| Justin|
+----+-------+

string转int原先是非数字String，只能用null来代替
root
 |-- Age: long (nullable = true)
 |-- Name: integer (nullable = true)

+----+----+
| Age|Name|
+----+----+
|null|null|
|  30|null|
|  19|null|
+----+----+

withColumn修改，列名如果相同则列数不变，不同则添加一列新列
root
 |-- Age: long (nullable = true)
 |-- name: string (nullable = true)
 |-- age1: long (nullable = true)
 |-- name1: string (nullable = true)

+----+-------+----+-------+
| Age|   name|age1|  name1|
+----+-------+----+-------+
|null|Michael|null|Michael|
|  30|   Andy|  35|   Andy|
|  19| Justin|  24| Justin|
+----+-------+----+-------+
