ADS软件操作（10）——DAC控件使用

一、DAC控件介绍

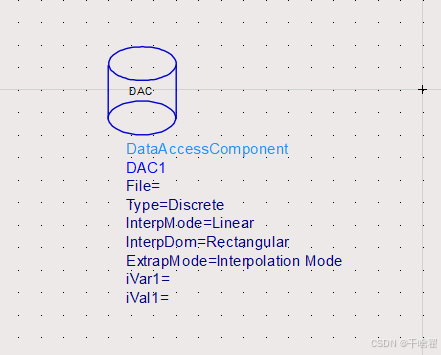

该控件可以用于为元件定义随频率变换的参数，如放大器的最佳负载阻抗或者源阻抗，需要双频匹配时的优化等，下图是ADS中该控件的模型。

二、使用方式

本讲述以匹配双频的最佳源阻抗到50Ω为例

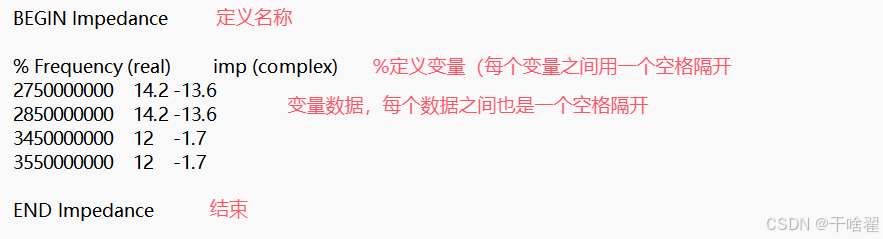

1、准备mdf格式的文件

DAC控件可以设置读取mdf格式的文件。

注意：mdf文件可以在excel中录入数据，然后将数据复制到txt文件，在通过修改.txt后缀为.mdf即可生成mdf文件。

2、ADS中的设置

2.1 DAC控件设置

双击DAC控件

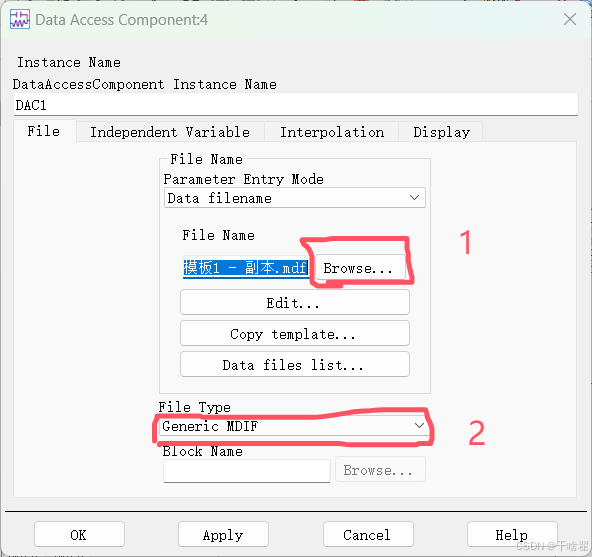

第一步是选择File文件，通过Browse选择

第二步是选择File Type（文件类型），因为我们是mdf文件，因此选择Generic MDIF

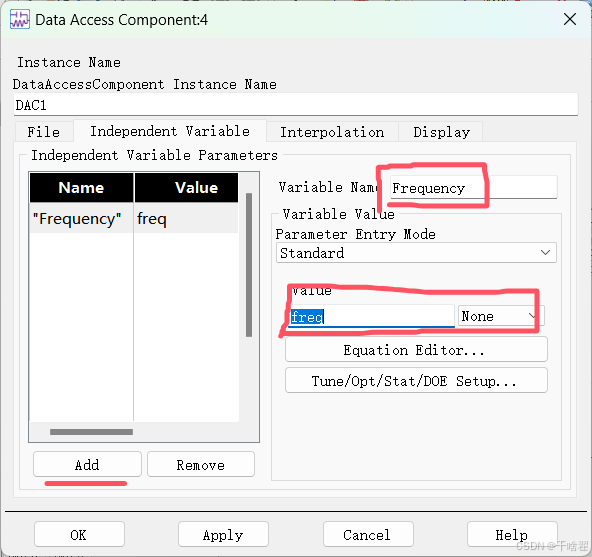

第三步将自变量关联到ADS软件中的变量，通过点击Independent Variable，在Variable Name处输入mdf文件中的变量，在Value处定义关联到ADS软件中的变量。不仅是频率，也可以关联到自己设置的变量，可变化很多。

2.2 DAC文件的调用

以S参数仿真Term为例

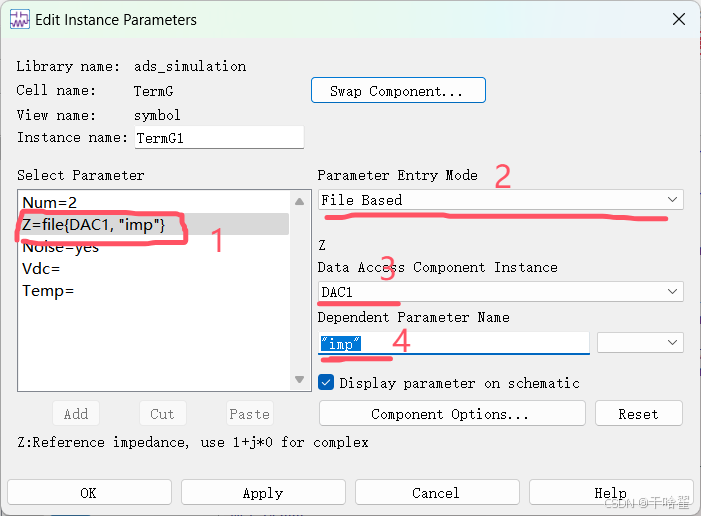

双击Term  在里面选择Z阻抗设置

第一步在Parameter Entry Mode处选择文件形式，平常用的是常数形式

第二步Data Access Component Instance处选择我们设置的DAC控件，此处也说明可以添加多个DAC控件

第三步就是将我们mdf文件中的因变量填到此处，记得加双引号。

2.3 仿真测试

后面就是进行仿真测试，其中在仿真绘图中绘制表格并选择PortZ，，这样就可以看到每个端口不同频率下的阻抗了，也就可以直观的看出自己上面步骤是否操作正确。
