ADS软件操作（1）——便捷操作

一、ADS中的快捷键

1、Ctrl+R  旋转

二、ADS中的便捷方式

1、此处可以根据自己需求设置一些便捷的操作键

除了以下这些，还可以在此处点击右键，勾选其他操作键。其中还有Search可勾选，它可以快速搜索原理图中的变量、器件等

2、同时改变相同器件

Edit中Component下的Swap Componet可以同时改变所选元器件

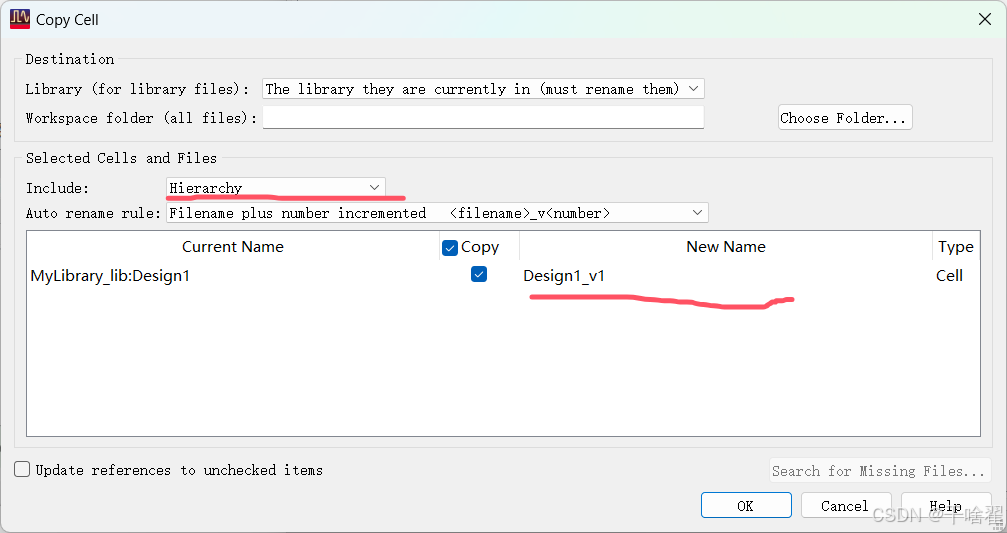

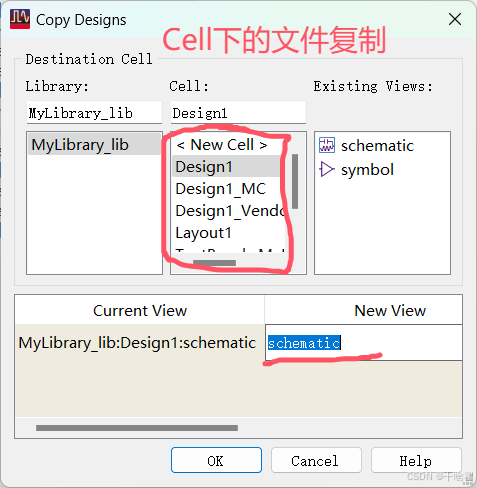

3、Cell文件的复制

4、Cell文件中原理图、模型的复制

5、Symbol的使用

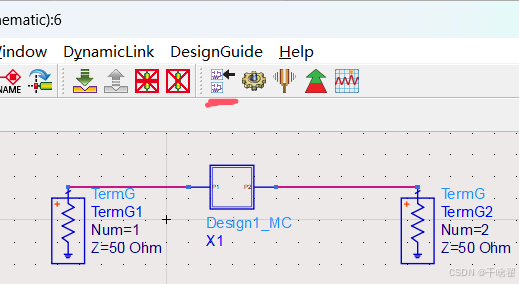

在Design1_MC的Cell文件下若是有多个相同端口的原理图，可直接在划线的图标里进行更改该Symbol内的原理图。

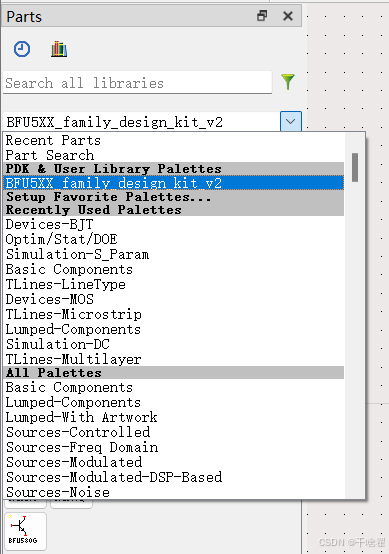

 6、元器件寻找

Search all libraries 搜索要找的器件（需要知道器件的名称）

Setup Favorite Palettes 设置顶置的小菜单（根据自己勾选）

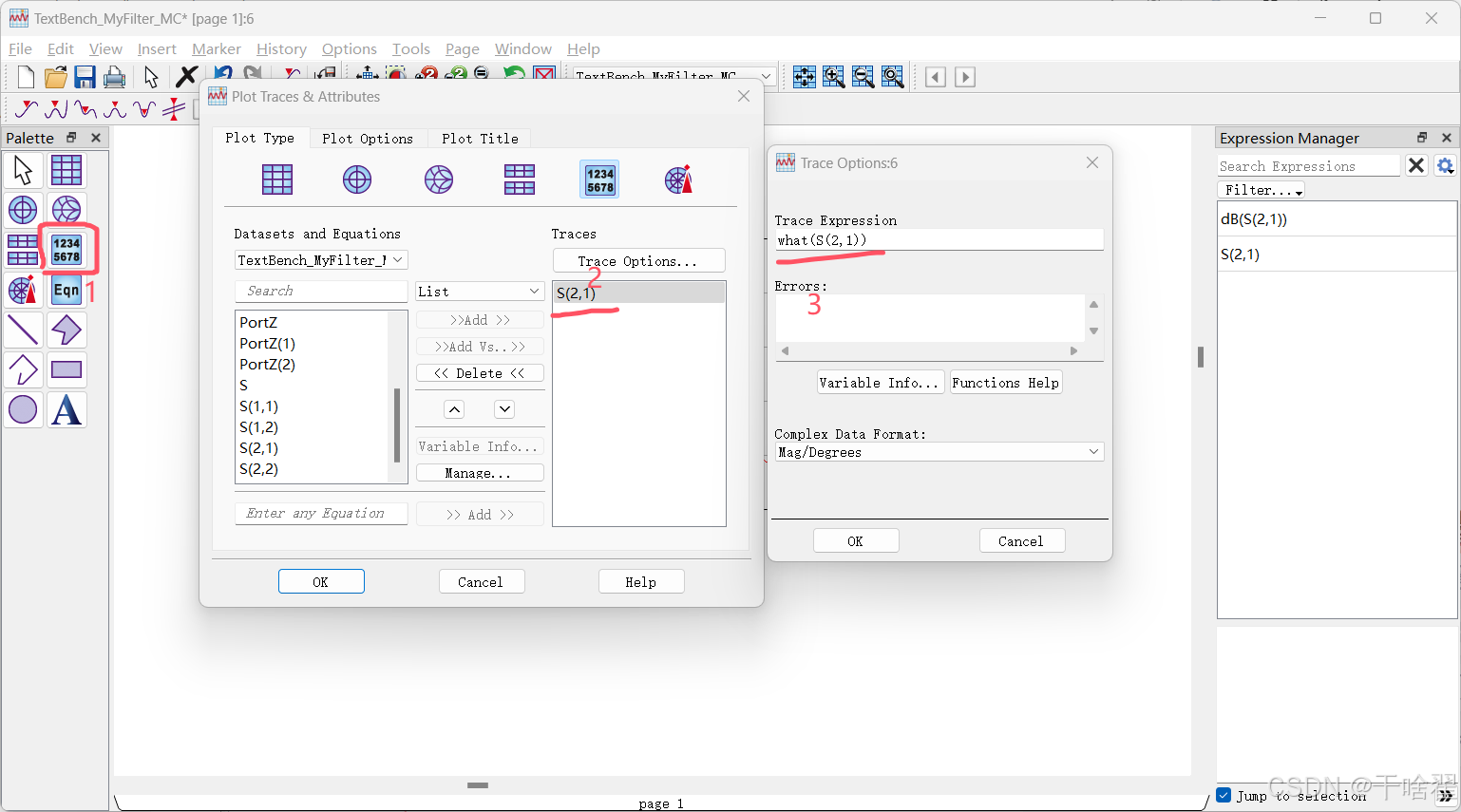

7、绘图中显示图中变量参数

可以在所绘制的图像旁边显示出该图像中的参数有哪些变换。

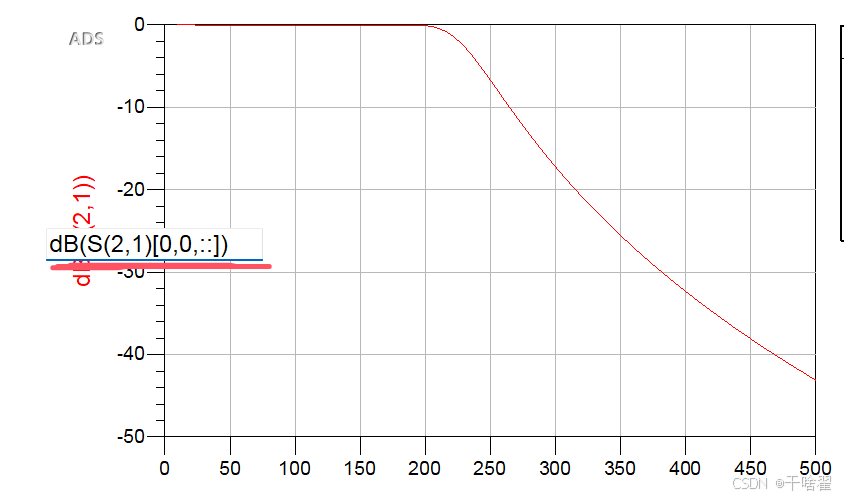

当需要显示其中一个数组时，可以设置Y轴参数，其中 “  ::   ” 是取该参数的整个数组；还可以设置为0::5表示取0-5。

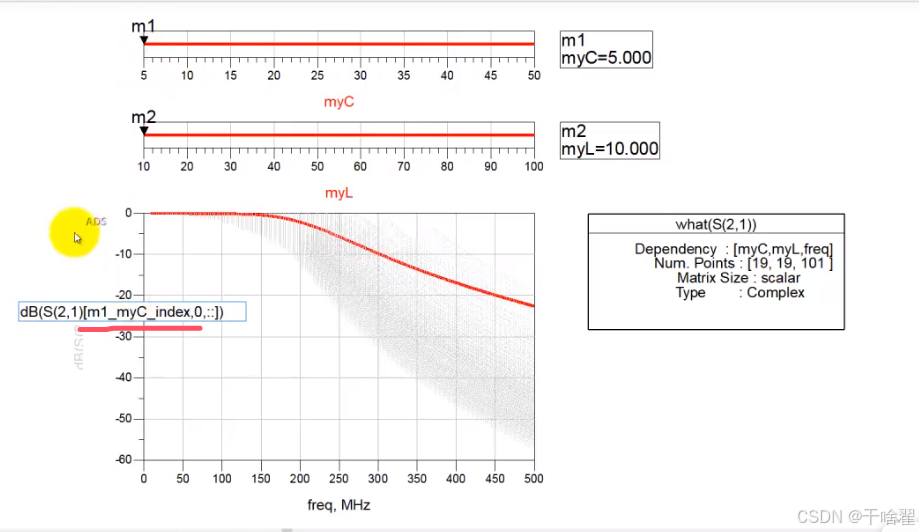

滑动模块进行控制图像，下图中两个滑动模块在绘图窗口中上方Insert下拉中的Slider，然后下图画横线的是编程语言，这样就可以通过滑动上方线条，改变下图。

8、模板的创建与使用

在原理图窗口上方点击file下拉菜单有Save Design As Template，可以将模板保存到指定路径下。

调用的方法也很简单，在Insert下拉菜单中选择Template，找到自己设置的名字即可。

同理，在绘图窗口也有上述的功能。

此外，原理图窗口中还有一个DesignGuide，是以各种功能为分类的模板。

9、将设计原理图生成库模型

在原理图上方Tools下拉菜单中选择Encode Design，设置库名称、库描述、填写Name、Company、Email，其中设置生成文件存储路径最为重要。

10、设置变量参数库

可以随时设置变量，并生成在指定原理图中。

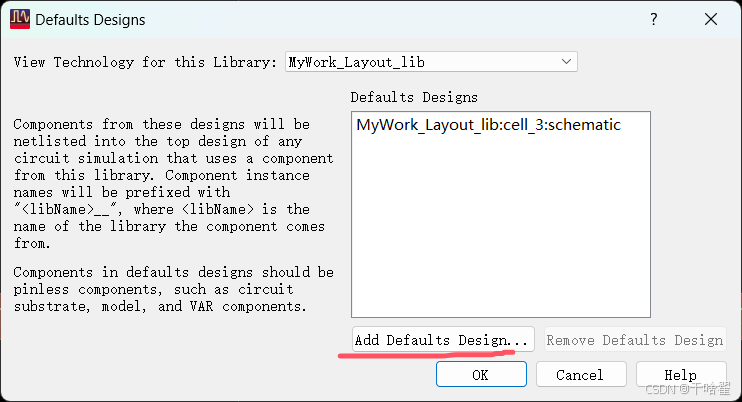

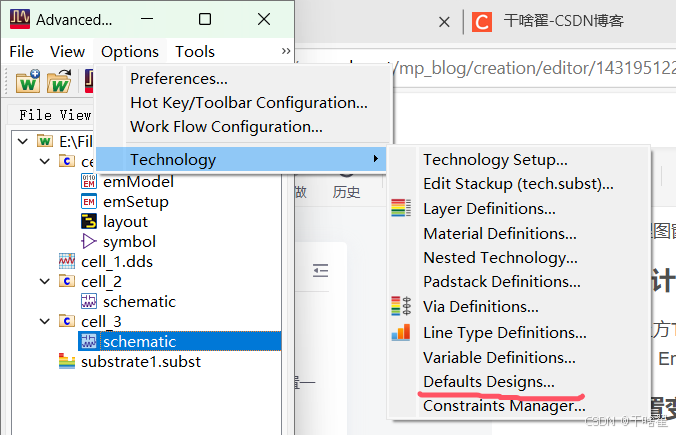

首先创建一个原理图，并放置Var控件，然后再工程窗口里选择Options下拉菜单中的Defaults Designs，添加刚刚创建的原理图，即可。这样之后，每个设置的变量就会直接在这个原理图中的Var控件中生成。

11、将下拉菜单的快捷添加到上方工具栏中

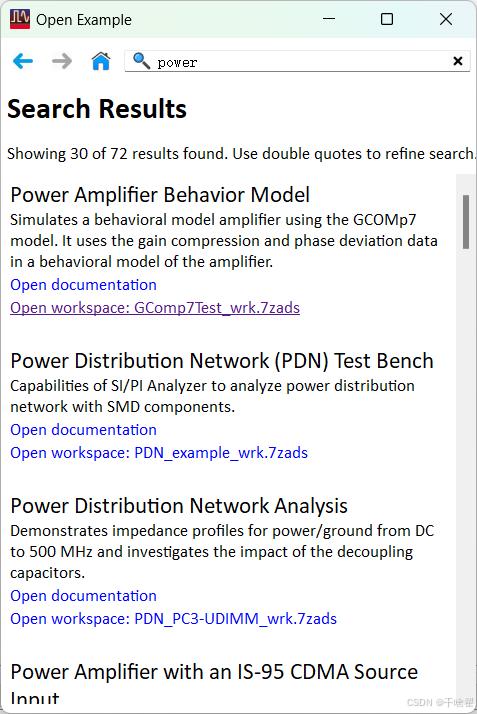

三、实例文件视频

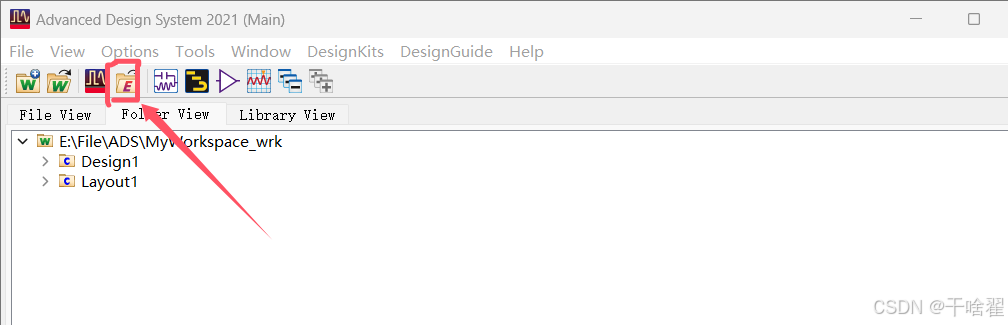

此处有ADS软件中自带的各种实例文件视频
