J599 A8连接器型号命名指南

中连讯科J599 A8连接器型号命名指南

零件编号明细

J599/A8 连接器部件号除 J599/A8 前缀外，还由其余几个部分组成，每个部分中代码的含义解释如下。

J599/A8 20 W C 4 B1 N - F1          系列型号

J599/A8 20 W C 4 B1 N - F1          壳体型号

J599/A8 20 W C 4 B1 N - F1          镀层

J599/A8 20 W C 4 B1 N - F1          壳体号

J599/A8 20 W C 4 B1 N - F1          接触点排列

J599/A8 20 W C 4 B1 N - F1          接触件类型

J599/A8 20 W C 4 B1 N - F1          键位

J599/A8 20 W C 4 B1 N - F1          光缆类型

壳体型号

20--插座

26--插头

24--方盘插座

26--螺母紧固插头

镀层

K--不锈钢表面钝化工艺外壳

W--军绿色铝合金镀镉

F--铝合金化学镀镍

壳体号

09  11  13  15  17  19  21  23  25

A   B   C   D   E   F   G   H   J

接触点排列

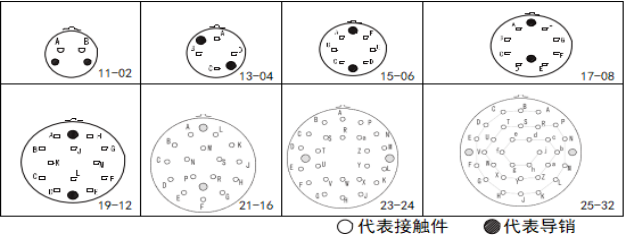

选择壳体号对应的接触点

接触点类型

A1--光纤插芯

B1--光纤插孔

键位

N--正常键位

A B C D E--变键位

光缆类型

缺省--无尾附，单芯光缆

F2--垂直尾附，适配野战多芯光缆

F4--垂直尾附，适配单芯光缆

XX--其它定制
