使用3ds Max和3D Exploration将Solidworks模型导入Opengl

        在项目中，有一项工作需要将SOLIDWORKS建好的模型导入到Opengl中实现操作设备的可视化，下面是具体的实现方法。

        1)在SOLIDWORKS完成模型的建模后，附加零件材质，并另存为IGS格式。注意，在OPENGL中只能显示范围在-1~+1的点，所以在SOLIDWORKS中需要进行模型的比例缩放使得OPENGL中的点满足范围。在本样例中，将模型缩放了500倍，另一个关键点就是要将模型在OPENGL中的位置与在SOLIDWORKS中匹配，这样省去了在3ds Max中额外的调节操作。

图1 待导入三维模型

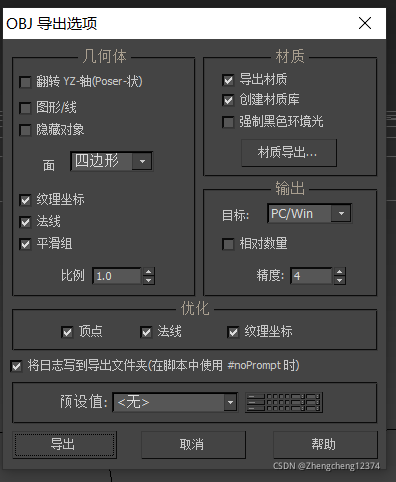

       2）在3DSmax中，将零件导出为obj格式，为了保持坐标的一致性，这里翻转YZ轴不勾选。

图2 3DSmax设置

       3）打开3D exploration软件，导入obj格式文件，并另存为cpp格式，得到可以用visual studio打开的文件。
