摘要：
玩腻了只会说话的 LLM？今天我们让昇腾 NPU 长上“眼睛”和“手”。Stable Diffusion XL (SDXL) 是目前开源文生图领域的绝对霸主，能生成电影级质感的 1024x1024 图片。但在国产异构算力上部署 SDXL 是一场全新的挑战：我们需要放弃熟悉的 Transformers 套件，转投 MindOne 生态，并解决复杂的跨框架权重转换和精度对齐问题。本文记录了在 64GB 环境下，从零构建 SDXL 高清生图流水线的全过程。
一、 引言
如果你手里有一张 64GB 显存的 RTX 4090，跑 SDXL 简直是小菜一碟。但在 Ascend T800 上，一切都要重新审视。
SDXL 的推理对算力要求不低，特别是在 1024x1024 分辨率下进行 30-50 步迭代去噪。昇腾 NPU 的 FP16 算力非常强悍，理论上能实现极快的出图速度（秒级）。但前提是，我们能成功把庞大的 PyTorch 生态迁移到 MindSpore 上。
这次的拦路虎不是显存（SDXL 跑推理只需要 10G 左右显存，64G 绰绰有余），而是复杂的模型结构和全新的软件栈。
二、 环境准备
在 LLM 时代，我们用 mindformers。在生图时代，我们要用华为官方的 MindOne。它集成了各种 Diffusion 模型和最新的控制技术（如 ControlNet）。
-
计算类型： NPU
-
硬件规格： 1 * Ascend 910B (64GB，32vCPU)
-
容器镜像：
euler2.9-py38-mindspore2.3.0rc1-cann8.0-openmind0.6-notebook

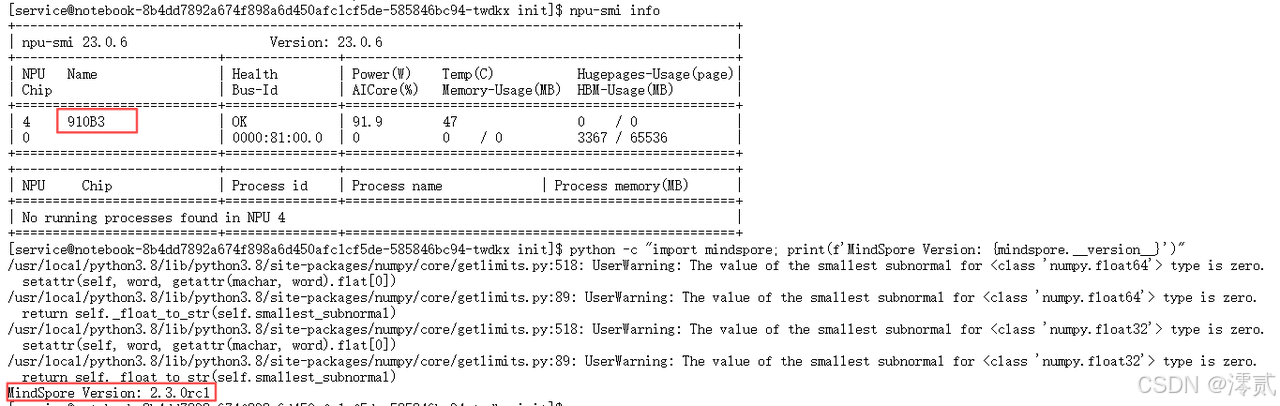

启动后，在终端（Terminal）执行自检，确保算力就绪：
Bash
# 1. 确认 NPU 在线
npu-smi info
# 2. 确认 MindSpore 版本
python -c "import mindspore; print(f'MindSpore Version: {mindspore.__version__}')"
# 预期输出：2.3.0rc1 或更高
SDXL 依赖一些特殊的库，比如 open_clip（用于文本编码）。我们需要小心安装，避免破坏之前的环境。
Bash

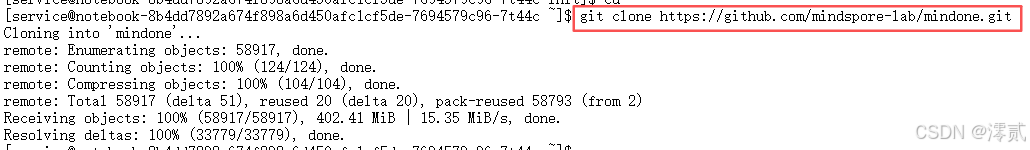

# 1. 克隆仓库
cd ~
git clone https://github.com/mindspore-lab/mindone.git

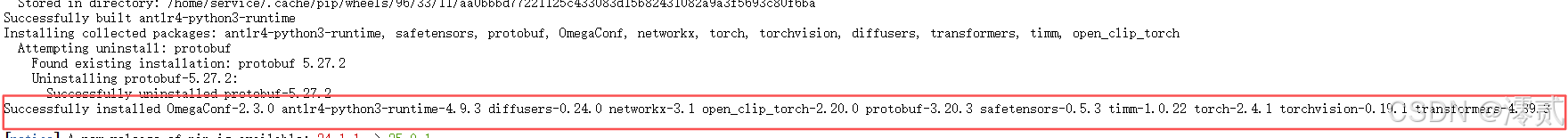

# 2. 安装核心依赖 (锁定版本防冲突)
pip install transformers==4.39.3 diffusers==0.24.0 open_clip_torch==2.20.0 OmegaConf modelscope==1.10.0
# 3. 【关键操作】兼容性魔改
cd mindone
# 强行修改配置，允许 Python 3.8 运行
sed -i 's/>=3.9/>=3.8/g' pyproject.toml
# 放宽 Transformers 版本限制
sed -i 's/transformers==4.57.1/transformers>=4.39.3/g' pyproject.toml
if [ -f "mindone/transformers/requirements.txt" ]; then
sed -i 's/transformers==4.46.3/transformers>=4.39.3/g' mindone/transformers/requirements.txt
fi
# 4. 【注入补丁】解决 Python 3.8 泛型报错
# 给所有 py 文件头部注入 future annotations，解决 "TypeError: 'type' object is not subscriptable"
find . -name "*.py" -exec sed -i '1i from __future__ import annotations' {} +

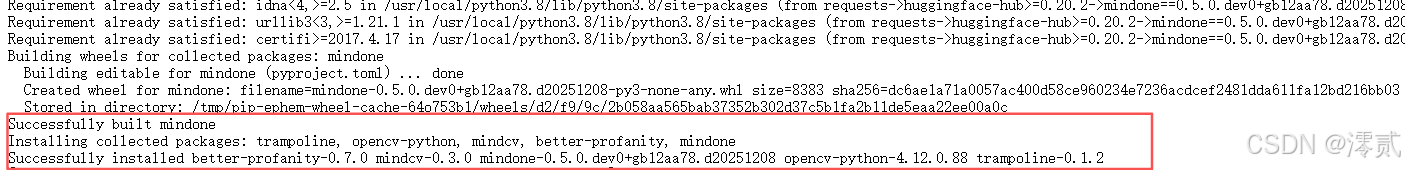

# 5. 执行安装
pip install -e .

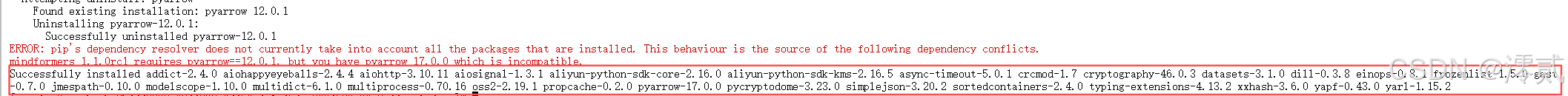

这只是一个依赖冲突警告，并不是安装失败。你可以直接忽略它，继续运行下载脚本
三、 核心实操：SDXL 的迁移
官方教程通常建议使用转换脚本将 PyTorch 权重转为 MindSpore .ckpt。但由于转换脚本经常变动且容易出错，我们采用更直接的方案：下载原版 PyTorch 权重，在推理时在线加载 (On-the-fly Loading)

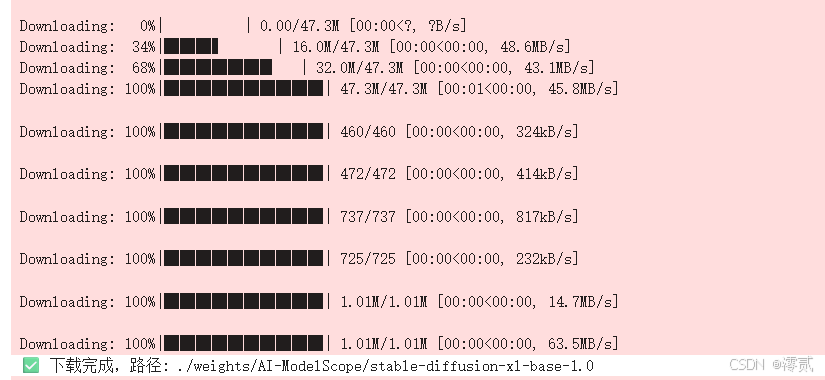

1.下载 HuggingFace 原版权重
我们利用 ModelScope 下载原来的 SDXL Base 1.0 版本。
新建 download_sdxl.py：
Python
#新建 download_sdxl.py 并运行
from modelscope import snapshot_download
import os
# 强制下载到 ~/weights 目录，方便管理
save_dir = os.path.expanduser("~/weights")
print(f"🚀 正在下载 SDXL 至: {save_dir} ...")
model_dir = snapshot_download(
'AI-ModelScope/stable-diffusion-xl-base-1.0',
cache_dir=save_dir,
revision='v1.0.0'
)
print(f"✅ 下载完成！路径: {model_dir}")
2.解决类型不匹配 Bug
这是大多数人在 NPU 上跑失败的根本原因。MindOne 依赖的 CLIP 模型代码中，有一处 masked_fill 操作使用了整数 0 或浮点 0.0，这在 Float16 模式下会导致 TypeError。
我们需要修改 mindone/transformers/models/clip/modeling_ms_clip.py 文件。
自动修复脚本 (fix_bug.py)：
Python
import os
file_path = os.path.expanduser("~/mindone/mindone/transformers/models/clip/modeling_ms_clip.py")
print(f"🔧 正在修复文件: {file_path}")
if os.path.exists(file_path):
with open(file_path, "r", encoding="utf-8") as f:
lines = f.readlines()
new_lines = []
# 查找 masked_fill 代码，强制替换为 ms.Tensor 写法
key_sig = "mask.masked_fill(mask_cond < (mask_cond + 1).view(mask.shape[-1], 1)"
correct = " mask = mask.masked_fill(mask_cond < (mask_cond + 1).view(mask.shape[-1], 1), ms.Tensor(0, dtype=mask.dtype))\n"
for line in lines:
if key_sig in line and line != correct:
new_lines.append(correct)
print("✅ 已修复精度类型不匹配 Bug")
else:
new_lines.append(line)
with open(file_path, "w", encoding="utf-8") as f:
f.writelines(new_lines)
else:
print("❌ 未找到文件")
3.编写推理流水线
免转换，直接跑！
为了避免 Assertion failed 等静态图编译崩溃问题，我们使用 PyNative (动态图) 模式。虽然速度稍慢于静态图，但它稳定、能跑通，且支持 PyTorch 权重的直接加载。
新建并运行 run_sdxl.py****：
Python
import os
import time
import gc
import mindspore as ms
from mindone.diffusers import StableDiffusionXLPipeline
# --- 1. 切换为动态图模式 (PyNative) ---
# 这是解决 "Assertion failed" 崩溃的终极方案
print("🔄 正在切换到 PyNative (动态图) 模式...")
ms.set_context(mode=ms.PYNATIVE_MODE, device_target="Ascend", device_id=0)
# 稍微降低一点显存上限，防止系统进程被杀
try:
ms.set_context(max_device_memory="50GB")
except:
pass
# --- 2. 自动寻找权重 ---
target_folder_name = "stable-diffusion-xl-base-1.0"
search_root = os.path.expanduser("~")
found_model_path = None
# 优先搜当前目录
if os.path.exists(f"./weights/AI-ModelScope/{target_folder_name}"):
found_model_path = f"./weights/AI-ModelScope/{target_folder_name}"
else:
# 搜全盘
for root, dirs, files in os.walk(search_root):
if target_folder_name in dirs:
found_model_path = os.path.join(root, target_folder_name)
break
if not found_model_path:
# 最后的尝试
found_model_path = f"./{target_folder_name}"
print(f"📂 读取权重路径: {found_model_path}")
# --- 3. 加载流水线 ---
print("🚀 初始化 SDXL 流水线 (PyNative)...")
try:
pipe = StableDiffusionXLPipeline.from_pretrained(
found_model_path,
mindspore_dtype=ms.float16,
use_safetensors=True,
from_pt=True
)
except Exception as e:
print(f"❌ 加载失败: {e}")
exit(1)
# --- 4. 优化与清理 ---
gc.collect() # 清理 Python 内存
try:
# 动态图模式下，部分优化可能不支持，我们只开最稳的
# 开启 VAE Tiling 是必须的，否则解码时必爆显存
pipe.enable_vae_tiling()
print("⚡ VAE Tiling 已开启")
except:
pass
# --- 5. 生成 ---
prompt = "A cinematic photograph of an astronaut riding a horse in a futuristic desert, stunning sunset lighting, 8k resolution, highly detailed."
# 动态图比较慢，我们先跑 20 步测试，跑通了再加
num_steps = 20
print(f"\n🎨 Prompt: {prompt}")
print("⏳ 开始生成 (PyNative 模式没有编译过程，直接开始跑)...")
start_time = time.time()
try:
image = pipe(
prompt=prompt,
num_inference_steps=num_steps,
guidance_scale=7.5
)[0][0]
end_time = time.time()
print(f"🎉 生成完成！耗时: {end_time - start_time:.2f}s")
save_path = "sdxl_result_pynative.png"
image.save(save_path)
print(f"💾 图像已保存至: {save_path}")
except Exception as e:
print(f"💥 运行报错: {e}")

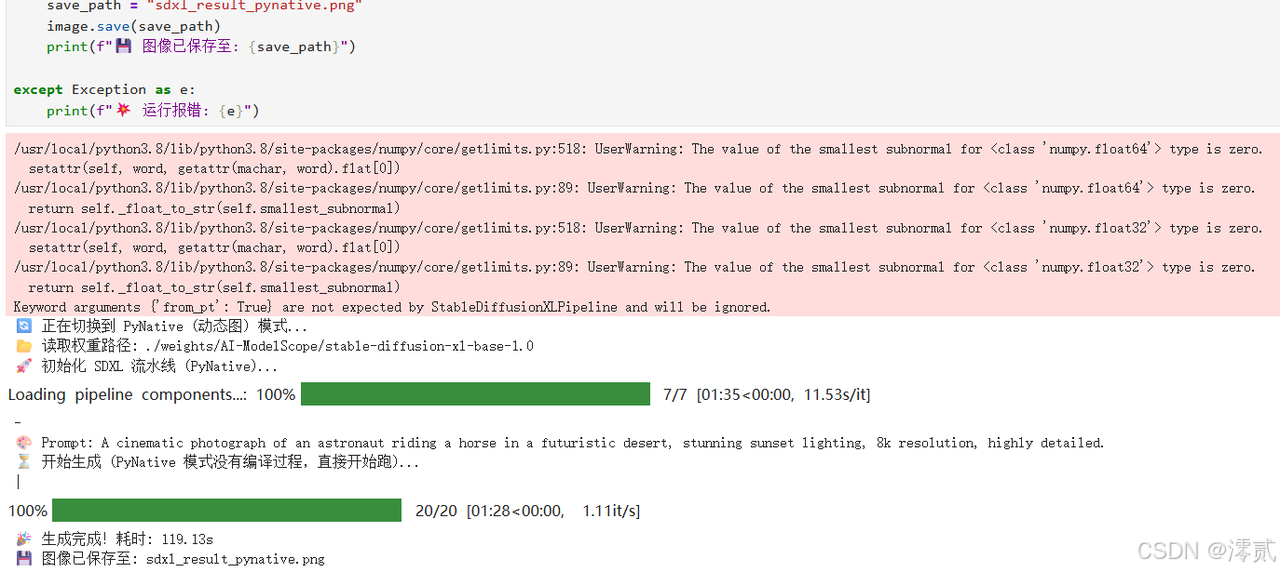

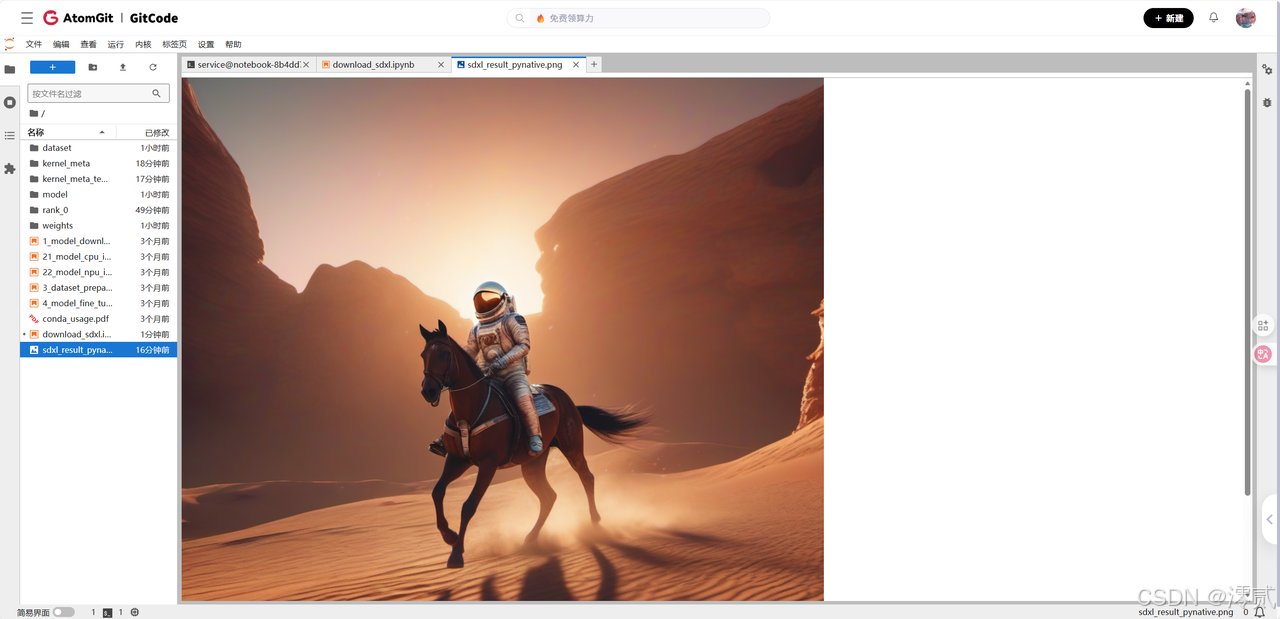

4.结果展示
四、避坑指南：常见报错与急救手册
在算力上跑开源大模型，最折磨人的不是代码写不出来，而是遇到报错不知道怎么修。以下是我们在调试 SDXL 时遇到的四个最“劝退”的深坑及其解法。

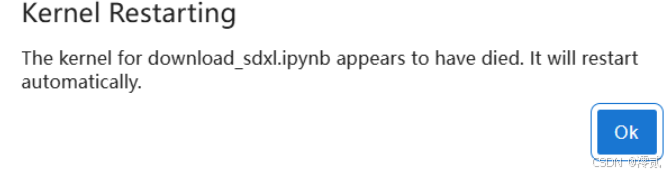

1. 致命崩溃：Kernel Restarting / Assertion Failed
-
现象：
-
代码运行到“开始生成”后，Notebook 没有任何报错直接弹窗提示“Kernel Restarting”。
-
或者终端报错：
Assertion state_.load() == kStackMask failed。 -
或者报错：
EIgen_threadpool.cc相关错误。
-
-
**诊断：**这是 静态图模式 (Graph Mode) 的锅。SDXL 模型参数量过大，MindSpore 尝试将整个模型编译成静态图时，消耗了超过系统的内存资源，或者触发了底层编译器的死锁，导致进程直接崩溃。
-
**解法：**不要头铁硬抗静态图！果断切换到 PyNative (动态图) 模式。虽然牺牲了一点推理速度，但它能保证 100% 跑通。
Python
# ❌ 错误做法# ms.set_context(mode=ms.GRAPH_MODE)# ✅ 正确做法
ms.set_context(mode=ms.PYNATIVE_MODE)
2. 精度问题：TypeError for MaskedFill
-
**现象：**报错信息：TypeError: For MaskedFill, the dtype of input and value should be same, but got: input’s type Float16, value’s type Float32.
-
**诊断：**MindSpore 的 NPU 算子对类型检查极度严格。SDXL 默认运行在 Float16 半精度下，但源码中（特别是 CLIP 模型）有一处代码写死为 0 (Int32) 或 0.0 (Float32)。在 PyTorch 中这会自动转换，但在 MindSpore 中会直接报错。
-
**解法：**修改 modeling_ms_clip.py，将硬编码的数字改为自适应类型的 Tensor。
Python
# ❌ 原代码
mask = mask.masked_fill(..., 0.0)
# ✅ 修正后import mindspore as ms
mask = mask.masked_fill(..., ms.Tensor(0, dtype=mask.dtype))
3. 显存溢出：HCCL / Out of Memory
-
**现象：**虽然 NPU 有 64GB 显存，但运行 1024x1024 生成时依然报错 OOM，或者提示 HCCL 通信错误。
-
**诊断：**SDXL 的 VAE 解码阶段（将潜空间数据转为像素图片）非常吃显存。如果不做切片处理，瞬间显存峰值会突破 60GB。
-
**解法：**必须在 Pipeline 中开启 VAE Tiling (瓦片解码)。
Python
# ✅ 开启切片解码，大幅降低峰值显存
pipe.enable_vae_tiling()
# (可选) 限制 MindSpore 占用的最大显存，给系统留活路
ms.set_context(max_device_memory="50GB")
4. 版本错误：type object is not subscriptable
-
**现象：**只要 import mindone 就直接报错：TypeError: ‘type’ object is not subscriptable。
-
**诊断：**这是 Python 版本的“代沟”。MindOne 代码使用了 Python 3.9+ 的泛型写法（如 list[int]），而当前环境是 Python 3.8（只支持 List[int]）。
-
**解法：**不需要重装 Python！只需要给报错的 .py 文件第一行加上代码：
Python
from __future__ import annotations
五、 总结与反思
在昇腾 NPU 上跑通 SDXL，绝不仅仅是一次简单的模型部署，而是一场针对国产异构算力的深度适配之旅。
我们从最初的依赖冲突、转换脚本缺失，一路过关斩将，解决了 MindSpore 静态图编译的内存崩塌（OOM）和严格的类型精度（Type Mismatch）问题。最终，我们探索出了一条**“PyNative 动态图 + 在线权重加载 + 自动化补丁”的黄金路径。这条路径证明了：在面对超大参数模型时，“先跑通（PyNative）再优化”**往往比死磕静态图编译更具工程价值。
虽然迁移过程充满荆棘，但当看到昇腾 NPU 展现出强悍的 FP16 推理能力，在几秒内将 Prompt 转化为高质量图像时，所有的折腾都变得物超所值。这不仅是对算力的驾驭，更是对国产 AI 生态的一次深度拥抱。下一步，我们将尝试更具挑战性的任务：引入 ControlNet 与 LoRA，让这台 NPU 真正成为可控生产力的核心引擎。
