计网第二次试验

最新推荐文章于 2025-02-18 10:13:21 发布
原创 最新推荐文章于 2025-02-18 10:13:21 发布 · 1k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细分析了IPv4分组的各个字段，包括捕获IPv4分组，使用tracert追踪路由，理解IPv4的协议字段，观察DF标志和标识字段。同时探讨了数据报分片与重组的过程，通过ping命令实践验证分片的影响，并探讨了tracert的工作原理。

目录：

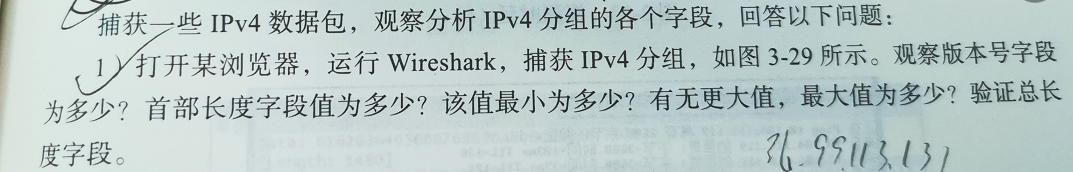

一、观察分析IPv4分组各个字段

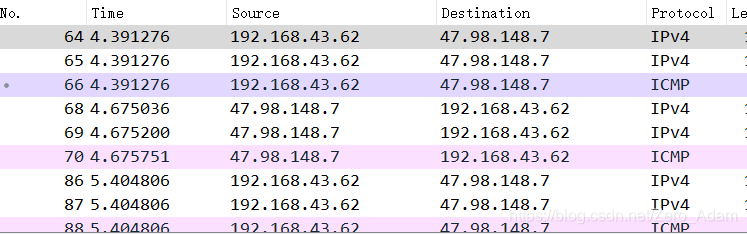

1. 捕获IPv4，观察各种值

在这里插入图片描述

命令：ping -l 47.98.148.7

在这里插入图片描述

版本号：ipv4的
在这里插入图片描述

首部长度字段： 20 个字节
在这里插入图片描述

最小值：20 ，固定有20的字节信息。
更大值：小于60就好吧。
最大值：60

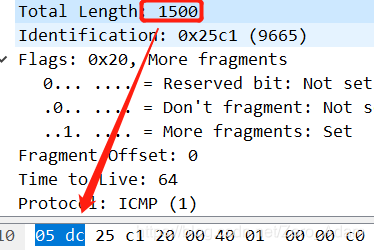

验证总长度字段： 16进制的：5*16*16 + 13*16 + 12 == 1500。然后datra是1480 ， 1480 + 20 == 1500 。正确！
在这里插入图片描述
在这里插入图片描述

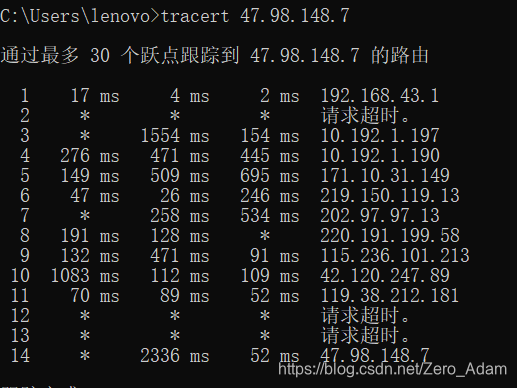

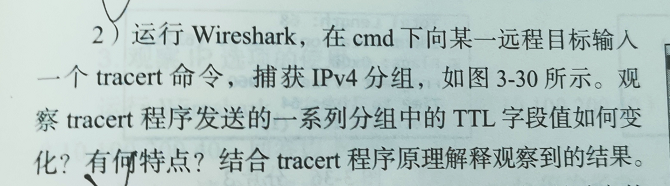

2. tracert

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

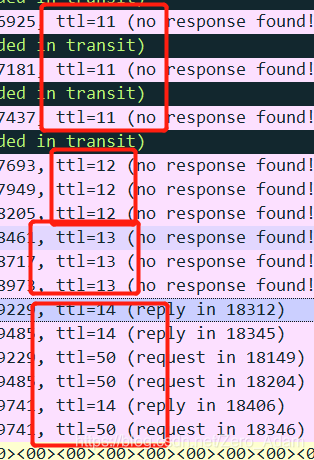

最多就跳到14跳。也是14跳的时候完成跟踪。

在这里插入图片描述

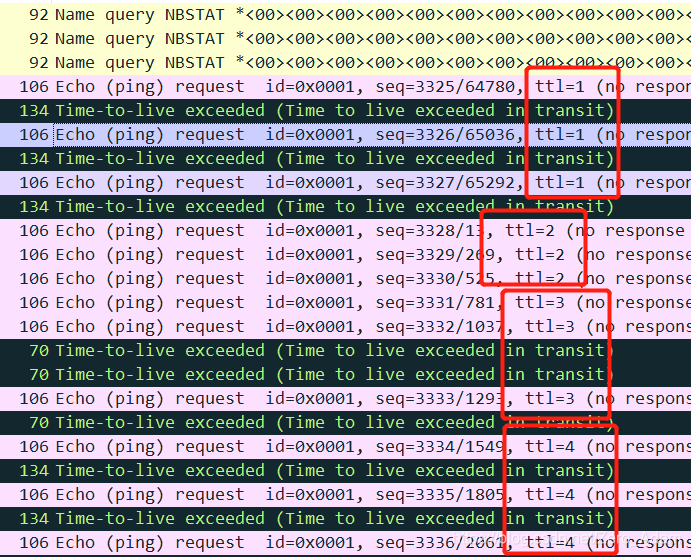

tracert工作原理：ttl从1开始一个一个递增;

第一次ttl为 1 ，然后 路径中的第一个 路由器接收到了这个数据报之后，ttl -1 ，变成了 0 。 但是此时没有到达想要的 目的IP，所以该第一条路由器，会发回来一个 超时的包，这个包的src ip。源地址，就是第一个路由器的ip地址，

一次类推，ttl递增，一直到 达到了目的ip时，tracert停止，
