【TCP/IP 笔记】IPv4-03 | 数据报分片 (Fragmentation) 和重组 (Reassembly)

最新推荐文章于 2025-05-30 09:36:48 发布
最新推荐文章于 2025-05-30 09:36:48 发布
阅读量3.7k 收藏 21
点赞数 4
CC 4.0 BY-SA版权
分类专栏： Web 文章标签： IPv4 分片 重组 MTU 数据报
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/piggy_0204/article/details/86760016
本文介绍了TCP/IP中IPv4数据报的分片和重组过程，涉及到MTU、分片原因及如何避免分片。数据报在遇到MTU较小的网络时会被分片，每个碎片带有独特的标识和偏移量，重组工作由接收方执行。文章详细阐述了分片的各个字段及其作用，以及重组时的策略和超时处理机制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

参考 <The TCP/IP Guide> http://tcpipguide.com

文章目录

概述

MTU (Maximum Transmission Unit) 和数据报碎片

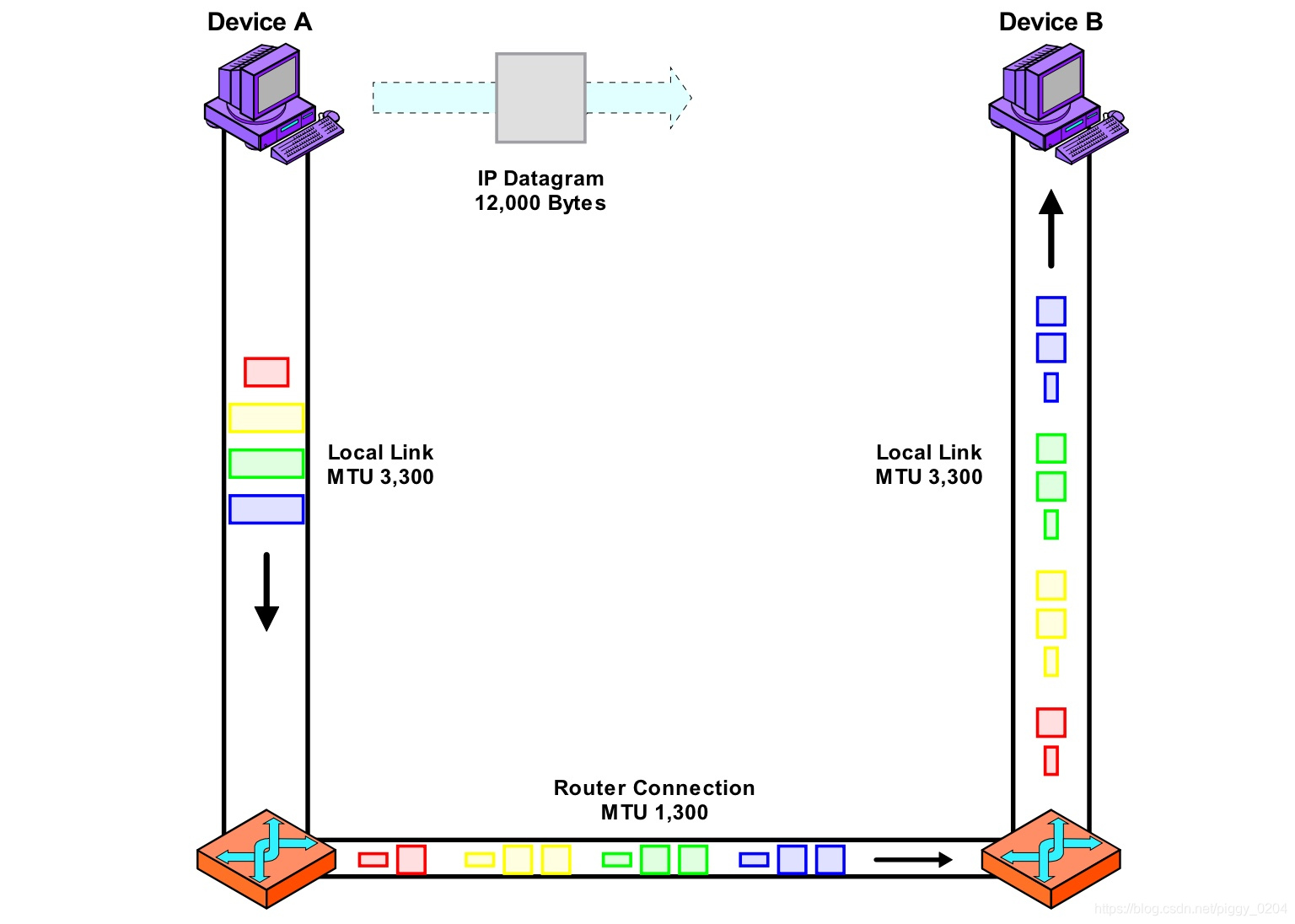

在提及将数据报分片前不得不提一下 MTU：物理层所能传输的最大数据报大小。当一个数据报从一个 MTU 较高的网络传向 MTU 较低的网络时数据报就会被分片成一个个大小小于或等于要通过的网络的 MTU 的碎片。就像石头君在管道中旅行，他要进入一个口径小的管道，可是他比管道大进不去，那他就要分裂成小石头君然后才能进入小管道。

在这里插入图片描述

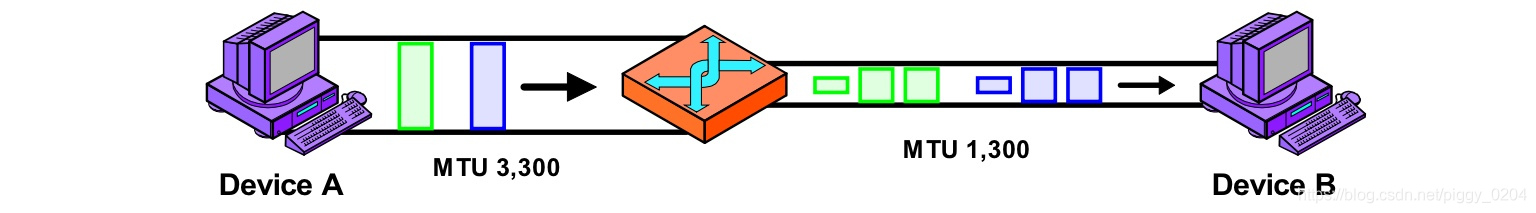

多次分片

数据报在传输过程中往往都要经过数个网络，每个网络的 MTU 或许都不同，如果数据报大小比网络的 MTU 大时进行分片，如果比网络的 MTU 小时不做操作，也就是说传输过程中数据报可能被多次分片，但不进行重组，重组操作由数据报的最终接收方执行。互联网的最小 MTU 为 576 Bytes。

在这里插入图片描述

分片过程

以上面的分片实例为背景，将一个大小为 12,000 Bytes 的数据报分别通过 MTU 为 3,300 1,300 3,300 的网络传送到目的地，其中进行了两次分片操作。

  1. 第一
