黑猫带你学UFS协议第4篇：UFS协议栈详解

最新推荐文章于 2024-10-16 11:23:38 发布
最新推荐文章于 2024-10-16 11:23:38 发布
阅读量3.3k 收藏 5
点赞数 2
分类专栏： 黑猫带你学：UFS协议详解 文章标签： 协议 ufs 存储 嵌入式 嵌入式硬件
本文已经加入原创侵权保护，商业行为，禁止任何形式转载，违者必究。
本文链接：https://blog.youkuaiyun.com/ZXDDBK/article/details/125033152
版权
本文深入解析UFS协议栈，涵盖应用层的UAP、设备管理器，传输协议层的UTP，互联层的UIC，以及物理层的MIPI M-PHY和UniPro。详细阐述了服务访问端口UDM_SAP和UIO_SAP的功能，介绍了UFS如何使用MIPI标准实现数据链路和物理层通信。同时，探讨了任务管理器在命令队列管理中的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文依据UFS3.1 JEDEC协议及个人工作经验整理而成，如有错误请留言。
文章为个人辛苦整理，付费内容，禁止私自转载。
文章所在专栏：《黑猫带你学：UFS协议详解》

1 UFS协议栈框架

UFS定义了一个完整的协议栈。从上到下，依次为应用层、传输层、数据链路层和物理层。UFS使用MIPI（Mobile Industry Processor Interface ，移动产业处理器接口）联盟的UniPro作为数据链路层和MIPI的M-PHY作为物理层，两者合起来称之为互连层（UFS InterConnect Layer）。

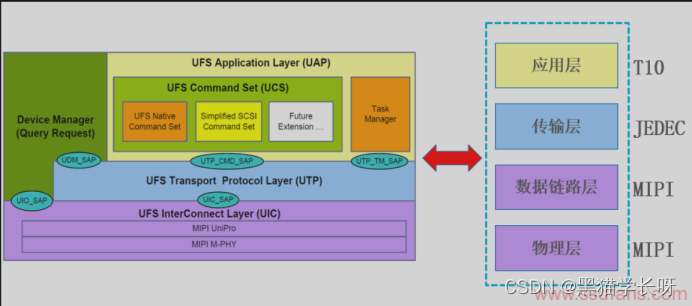

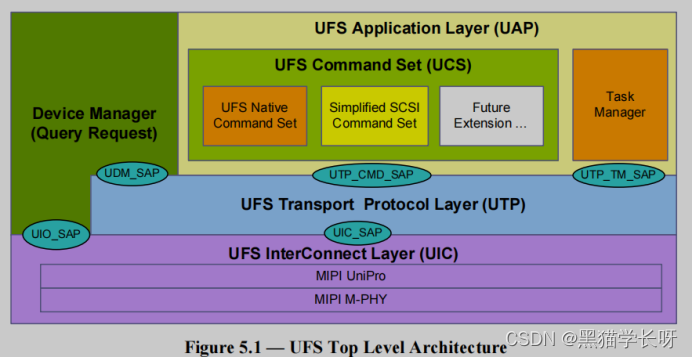

如图所示，为UFS协议栈框图：
在这里插入图片描述
在这里插入图片描述
注意ÿ
