流量控制实验

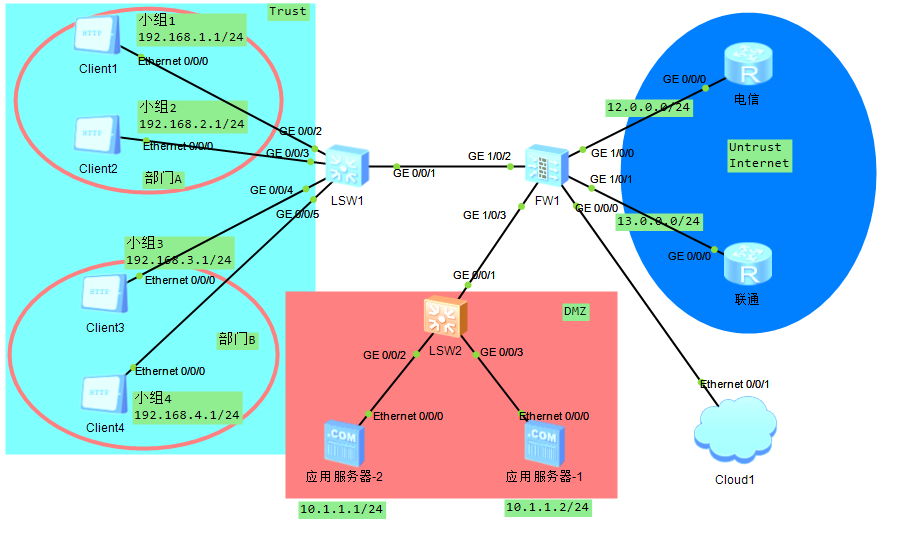

一. 实验拓扑

二 实验需求

需求1

部门A包含销售(Client1),研发(Client2)
销售员工--->Email业务、ERP应用
1、部门A最大的下行带宽不超过60M
2、部门A销售员工下行最大带宽不超过30M
3、部门A销售员工Email、ERP下行最小带宽不低于20M

需求2

1、部门A下行带宽不超过60M
2、部门B下行带宽不超过40M
3、部门A和部门B的P2P下行最大带宽不超过80M
4、P2P流量需要被计算到各自部门的总流量中

需求3

    企业存在上网流量，也对外提供web服务。
1、ISP处购买了100M带宽
    在上网高峰期 --- 工作日(15:00-18:00) --- 上网用户下行60M；外网用户下行40M
2、总共2台Web服务器，限制每台服务器对外提供最大下行带宽不超过20M
3、假设有30个上网用户，在用网高峰期
    限制每个用户访问互联网的最大下行带宽不超过2M

需求4

1、部门A下行最大带宽60M
2、可以根据实时的上网用户数量，对部门A的最大带宽资源进行均分，供每个用户使用

需求5:

电信100M，联通50M

需求6

    企业在运营商处购买每月500GB的流量套餐。
    超出500GB的流量需要单独结算。
    需要对每个员工进行流量配额，同时，控制员工上网时长。
1、员工总数40人
    管理层10人，30人普通员工。
       管理层 --- 每人分配20GB/月
       普通员工 --- 每人分配10GB/月
2、对普通员工，限制其每日上网时长4小时，每日的流量不超过500M

3、对于超出流量的用户，普通员工，阻断上网请求；管理层，限制其最大带宽不超过800Kbps

三 实验步骤

1.基础配置

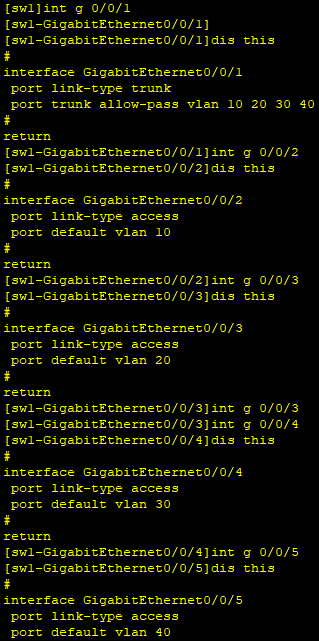

sw1：

电信：

联通：

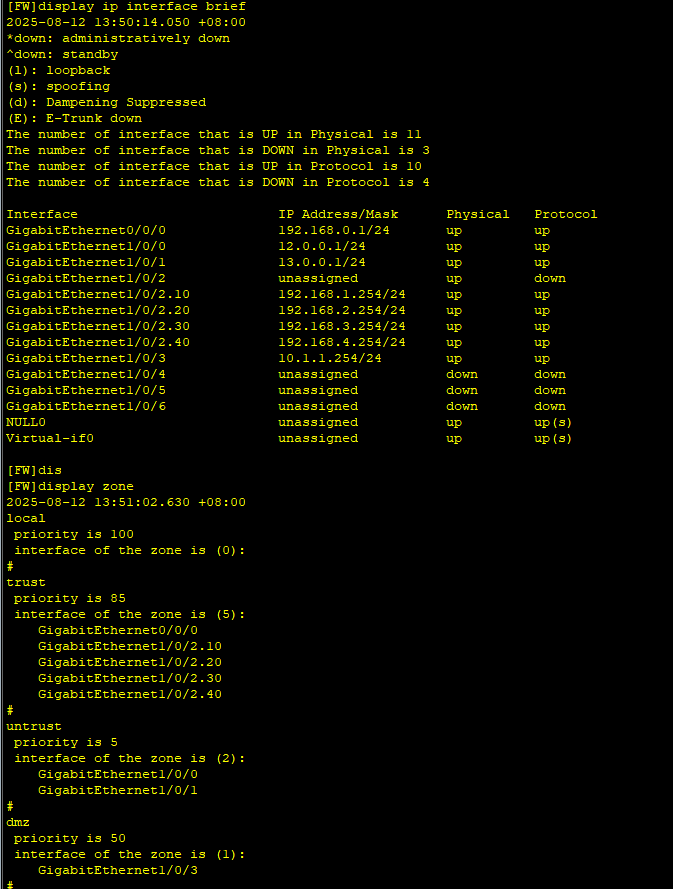

防火墙：

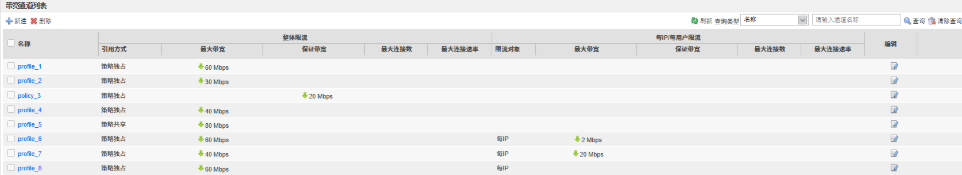

2.带宽通道：

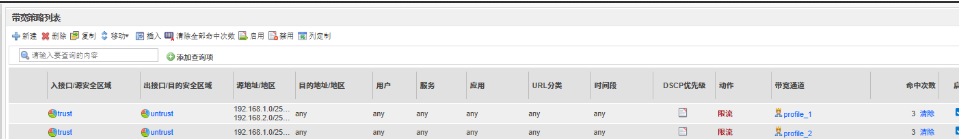

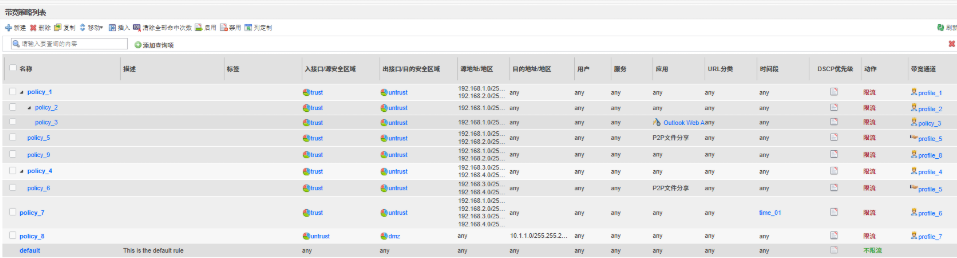

3.带宽策略：

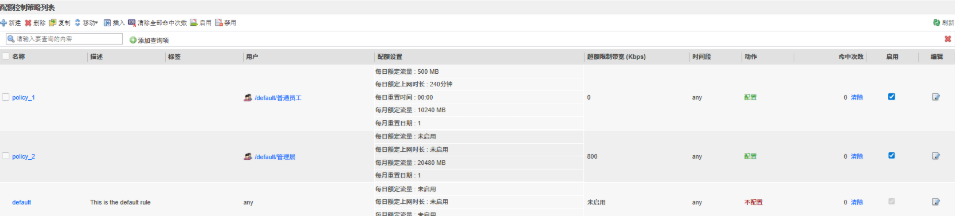

4.配额策略：

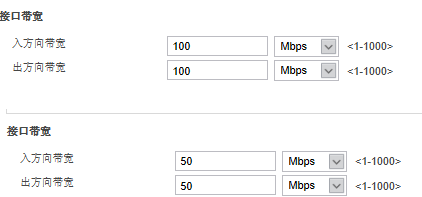

5.设置电信联通带宽：

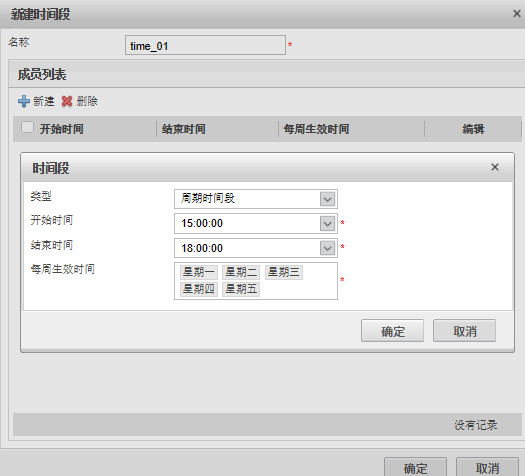

时间段设置

用户组设置

四 实验验证

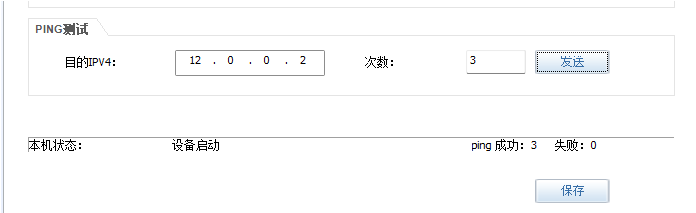

小组1 ping 电信

​
