PCB封装添加3D模型AltiumDesigner09/18

本文通过0805电阻封装为例,详细介绍了在Altium Designer 09和18版本中添加3D模型的步骤,包括选择3D Body、嵌入STEP模型、调整模型方向以及最终确保3D模型与焊盘对应位置的正确放置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1

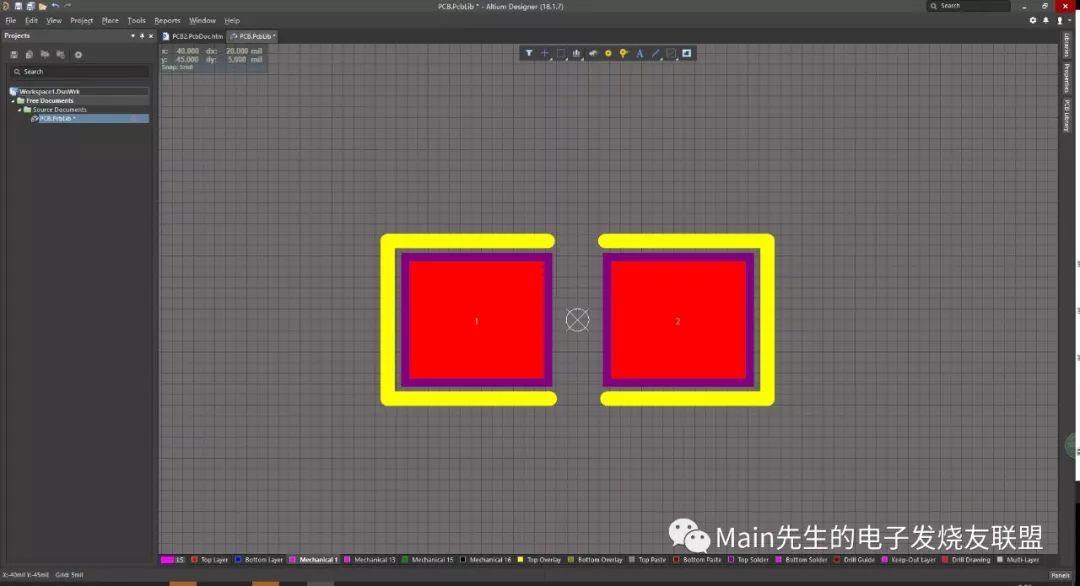

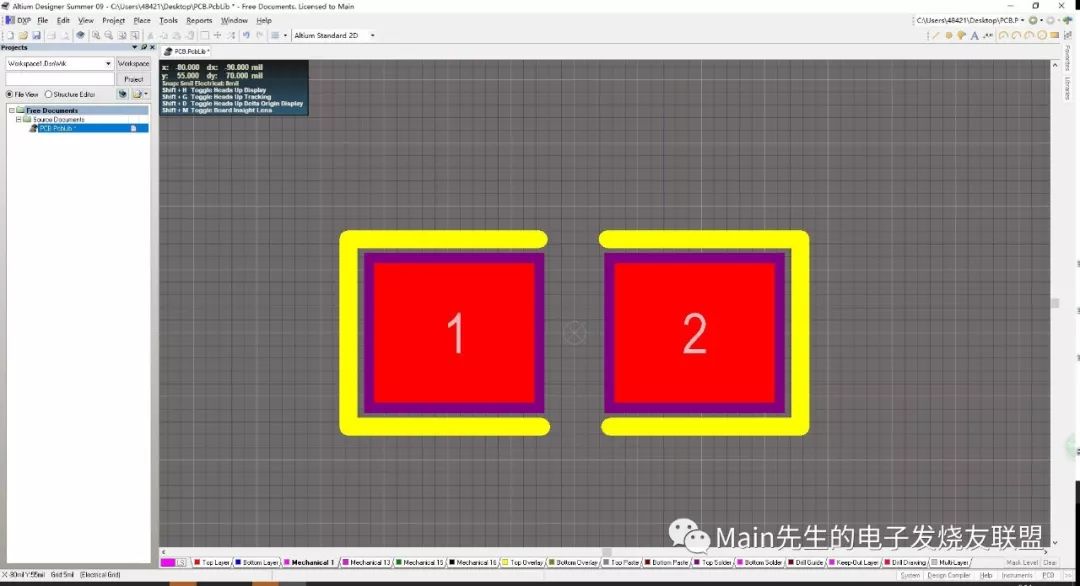

本次操作做为0805电阻封装添加3D模型,以此为例,对AD09/18的操作讲解。打开建立好的PCB封装库文件。

2

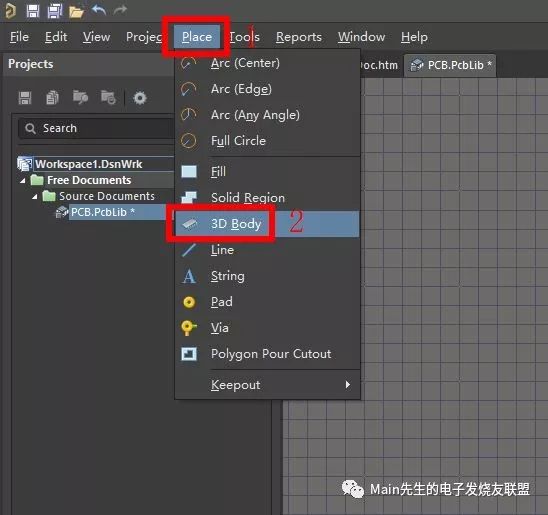

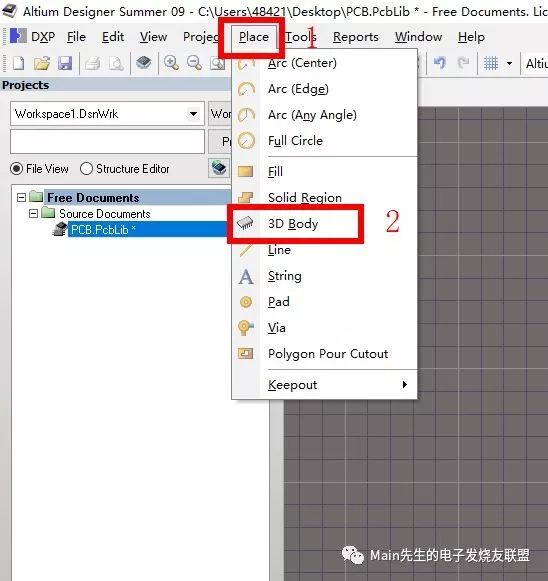

电机菜单栏中的Place,选择Place菜单栏下的3D Body。

3

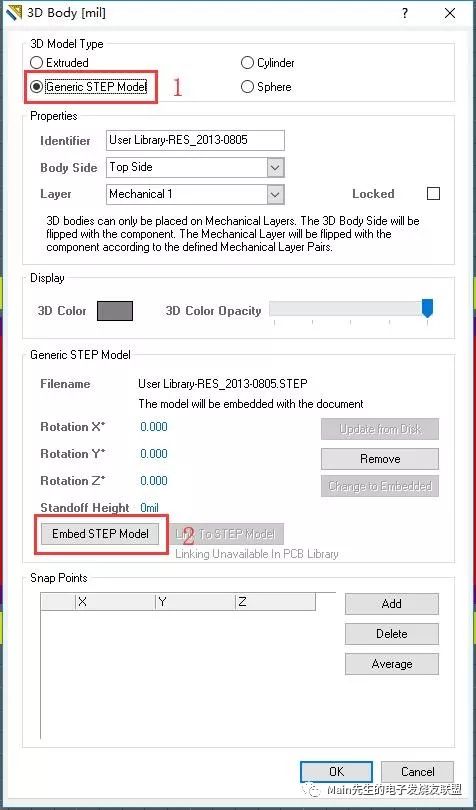

点击3D Body后,09版本出现3D Body对话框,1选择Generic STEP Mode。2点击Embed STEP Model。

点击3D Body后,18版本会出现一个绿色的十字,此时按下TAB键。

右侧Properties窗口中的3D Model Type,1选择Generic,2然
