本文探讨了STM32F103VET6与GD32F103VET6在I2C接口上的差异，详细分析了两者的数据手册，并指出了不同引脚分配。通过对比，强调了虽然两者有相似之处，但在具体电路设计时仍需注意引脚编号的区别。作者建议，基于STM32的经验可以加速GD32的学习，尤其是对于已经熟悉STM32开发的工程师。

辉光管需要用到IIC通信获取DS3231芯片的时间数据信息，所以需要使用IIC通信。

  • STM32芯片IIC接口引脚的确定

通过查阅《High-density performance line Arm®-based 32-bit MCU with 256 to 512KB Flash, USB, CAN, 11 timers, 3 ADCs, 13 communication interfaces》数据手册，STM32F103VET6有两个I2C接口。

从表中可以看到STM32F103VET6芯片I2C1的SCL时钟为92脚PB6，I2C1的SDA时钟为93脚PB7。

I2C2的SCL时钟为47脚PB10，I2C2的SDA时钟为48脚PB11。

  • GD3芯片JTAG接口引脚的确定

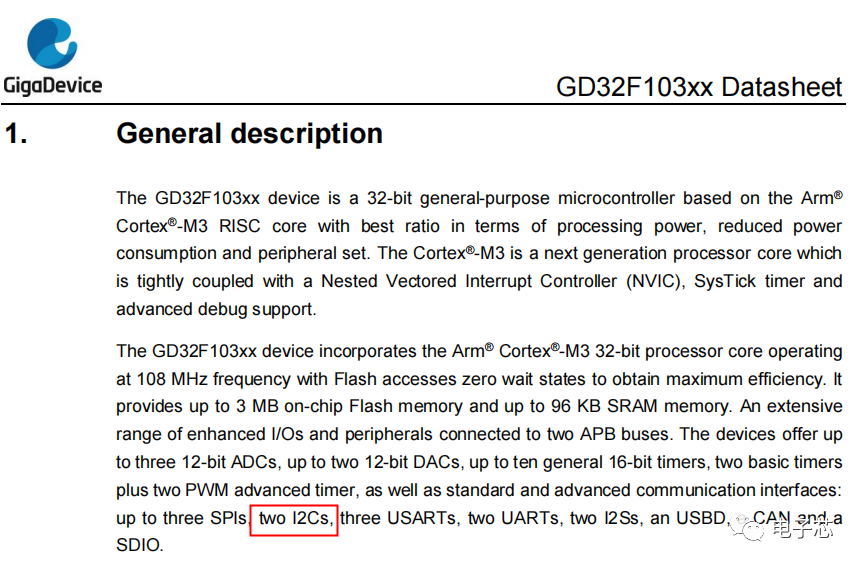

通过查阅《GD32F103xx_Datasheet_Rev2.9》得到GD32F103VET6芯片同样与2个I2C接口。

从《G
