1 分布式计算八大误区

在这里插入图片描述
网络可靠。

延迟为零。

带宽无限。

网络绝对安全。

网络拓扑不会改变。

必须有一名管理员。

传输成本为零。

网络同质化。（操作系统，协议）

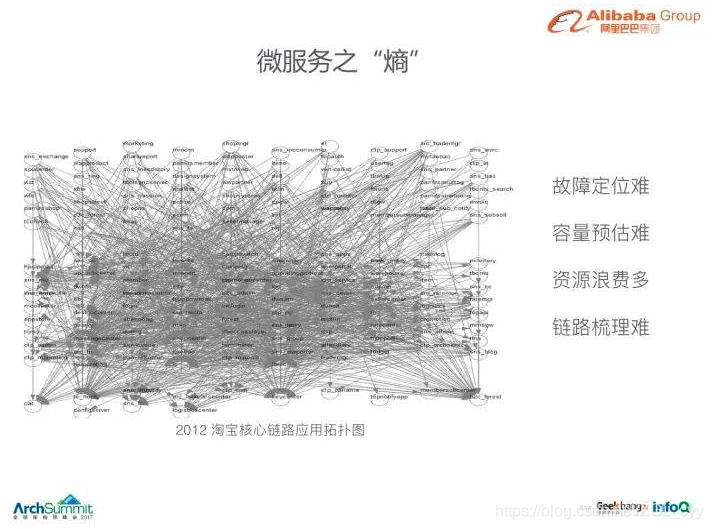

2 链路追踪的必要性

如果能跟踪每个请求，中间请求经过哪些微服务，请求耗时，网络延迟，业务逻辑耗时等。我们就能更好地分析系统瓶颈、解决系统问题。因此链路跟踪很重要。

我们自己思考解决方案：在调用前后加时间戳。捕获异常。

链路追踪目的：解决错综复杂的服务调用中链路的查看。排查慢服务。

市面上链路追踪产品，大部分基于google的Dapper论文。

zipkin,twitter开源的。是严格按照谷歌的Dapper论文来的。

pinpoint 韩国的 Naver公司的。

Cat 美团点评的

EagleEye 淘宝的

3 链路追踪要考虑的几个问题

探针的性能消耗。尽量不影响服务本尊。
易用。开发可以很快接入，别浪费太多精力。
数据分析。要实时分析。维度足够。

4 Sleuth简介

Sleuth是Spring cloud的分布式跟踪解决方案。

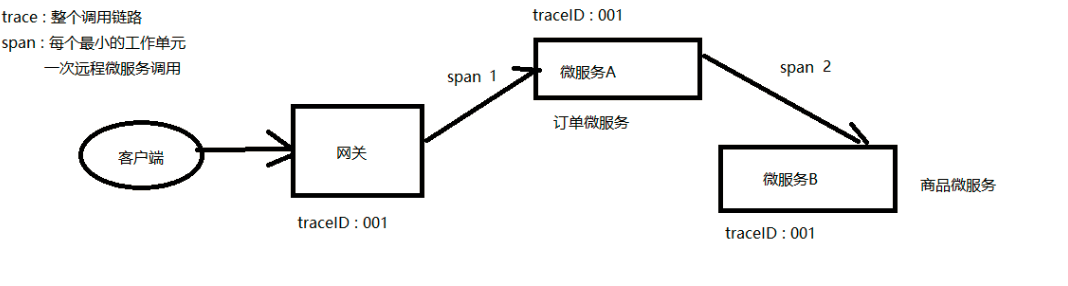

span(跨度)，基本工作单元。一次链路调用，创建一个span，

span用一个64位id唯一标识。包括：id，描述，时间戳事件，spanId,span父id。

span被启动和停止时，记录了时间信息，初始化span叫：root span，它的span id和trace id相等。
trace(跟踪)，一组共享“root span”的span组成的树状结构称为 trace，trace也有一个64位ID，trace中所有span共享一个trace id。类似于一颗 span 树。
annotation（标签），annotation用来记录事件的存在，其中，核心annotation用来定义请求的开始和结束。
- CS(Client Send客户端发起请求)。客户端发起请求描述了span开始。
- SR(Server Received服务端接到请求)。服务端获得请求并准备处理它。SR-CS=网络延迟。
- SS（Server Send服务器端处理完成，并将结果发送给客户端）。表示服务器完成请求处理，响应客户端时。SS-SR=服务器处理请求的时间。
- CR（Client Received 客户端接受服务端信息）。span结束的标识。客户端接收到服务器的响应。CR-CS=客户端发出请求到服务器响应的总时间。

其实数据结构是一颗树，从root span 开始。

5 快速入门

5.1 Sleuth入门搭建

在 api_gateway_server 工程模块基础上扩展

5.1.1 引入坐标

<!--sleuth链路追踪-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

5.1.2 yml配置

各个微服务的yml配置文件都要加入日志

logging:
  level:
    root: info
    org.springframework.web.servlet.DispatcherServlet: DEBUG
    org.springframework.cloud.sleuth: DEBUG

每个微服务都需要添加如上的配置

5.1.3 访问测试

启动微服务并调用，可以在控制台观察到sleuth的日志输出

其中7c8d741c36af2723是TraceId，后面的是SpanId，依次调用有一个全局的TraceId，将调用链路串起来。仔细分析每个微服务的日志，不难看出请求的具体过程。
查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过Zipkin可以将日
志聚合，并进行可视化展示和全文检索
各个服务的控制台都可以看到日志的输出

6 项目整合Zipkin

6.1 docker 安装 zipkin

docker run -d -p 9411:9411 openzipkin/zipkin

6.2 在pom中添加依赖

 <!--zipkin 依赖也同时包含了 sleuth，可以省略 sleuth 的引用-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-zipkin</artifactId>
    </dependency>

6.3 在application.yml添加如下配置

spring:
  zipkin:
    base-url: http://192.168.2.190:9411/	# zipkin 服务器的地址
    discovery-client-enabled: false # 关闭服务发现，否则 Spring Cloud 会把 zipkin 的 url 当做服务名称
    sender:
      type: web # 设置使用 http 的方式传输数据
  sleuth:
    sampler:
      probability: 1  # 设置抽样采集率为 100% ，默认为 0.1 ，即 10%

6.4 本地测试

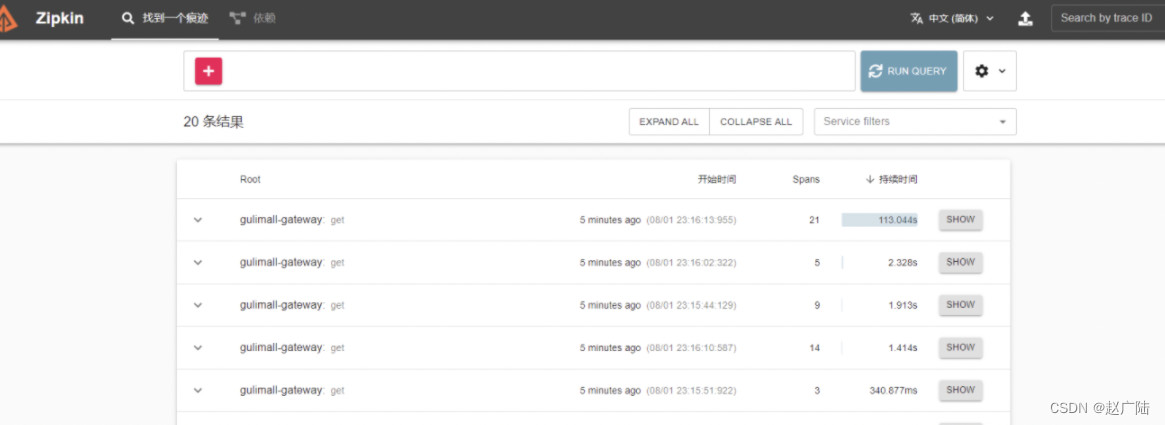

启动项目，所有功能都跑一遍，然后访问 zipkin 服务器地址，显示如下：

在这里插入图片描述

7 sleuth+elk聚合日志

sleuth配置

在微服务项目引入下列依赖

 <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-sleuth</artifactId>
        </dependency>

配置文件application.yml增加

logging:
  level:
    root: INFO
    org.springframework.web.servlet.DispatcherServlet: DEBUG
    org.springframework.cloud.sleuth: DEBUG

依次启动hello项目和helloworld项目，在浏览器输入http://localhost:8020/message后两个项目的控制台输出如下日志

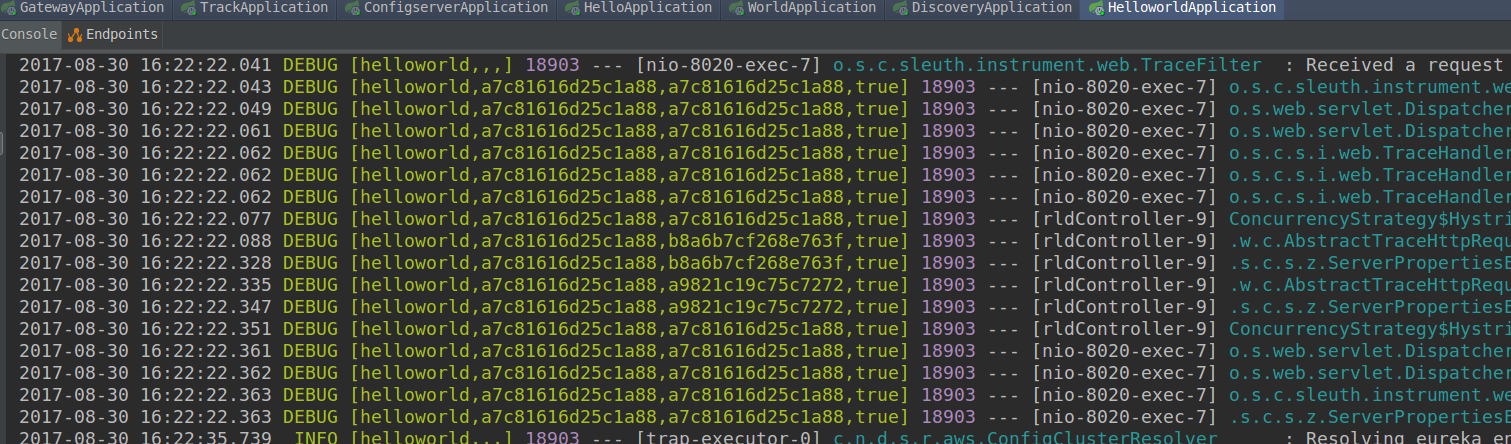

helloworld日志

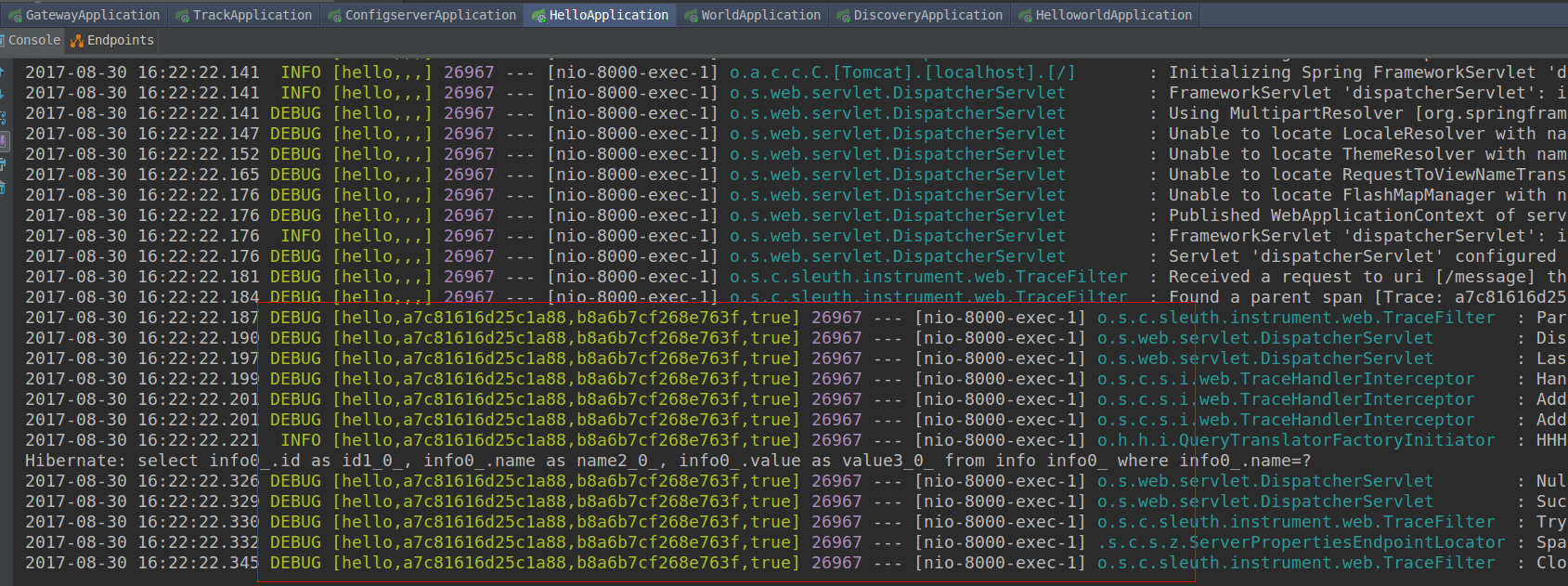

hello 日志.png

其中a7c81616d25c1a88是TraceId，后面跟着的是SpanId，依次调用有一个全局的TraceId，将调用链路串起来。

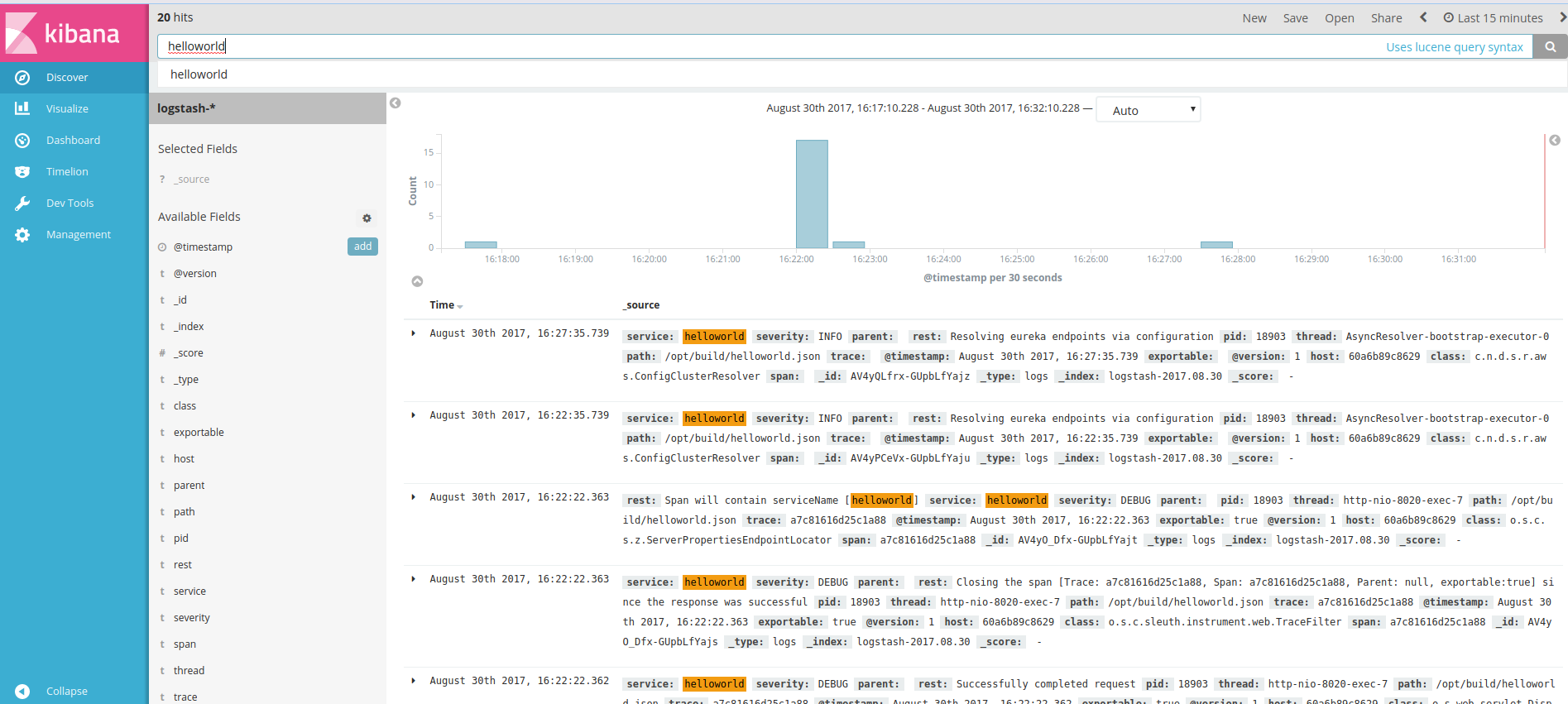

查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过ELK可以将日志聚合，并进行可视化展示和全文检索。

sleuth配合elk使用

ELK是一款日志分析系统，它是Logstash+ElasticSearch+Kibana的技术组合，它可以通过logstash收集各个微服务日志，并通过Kibana进行可视化展示，而且还可以对大量日志信息通过ElasticSearch进行全文检索。


操作步骤：

安装ELK，我使用了docker安装了ELK，具体安装步骤可参考这篇文章：

Docker部署es和kibana

区别是在启动logstash时，指定了日志来源路径

/opt/logstash/bin/logstash -e
'input { file { codec => json path => "/opt/build/*.json" } }
output { elasticsearch { hosts => ["localhost"] } }'

项目添加依赖

      <dependency>
            <groupId>net.logstash.logback</groupId>
            <artifactId>logstash-logback-encoder</artifactId>
            <version>4.9</version>
        </dependency>

在src/java/resources目录下新建logback-spring.xml,配置如下内容

<?xml version="1.0" encoding="UTF-8" ?>
<configuration>
    <include resource="org/springframework/boot/logging/logback/defaults.xml"/>
    <springProperty scope="context"
                    name="springAppName"
                    source="spring.application.name"/>

    <property name="LOG_FILE"
              value="${BUILD_FOLDER:-build}/${springAppName}"/>

    <property name="CONSOLE_LOG_PATTERN"
              value="${CONSOLE_LOG_PATTERN:-%clr(%d{yyyy-MM-dd HH:mm:ss.SSS}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p})
              %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan}
              %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}}"/>

    <!-- 控制台输出 -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
            <level>DEBUG</level>
        </filter>
        <encoder>
            <pattern>${CONSOLE_LOG_PATTERN}</pattern>
        </encoder>
    </appender>


    <!-- 按照每天生成日志文件 -->
    <appender name="filelog"  class="ch.qos.logback.core.rolling.RollingFileAppender">
        <file>${LOG_FILE}</file>
        <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
            <!--日志文件输出的文件名-->
            <FileNamePattern>${LOG_FILE}.%d{yyyy-MM-dd}.gz</FileNamePattern>
            <!--日志文件保留天数-->
            <MaxHistory>7</MaxHistory>
        </rollingPolicy>
        <encoder>
            <!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
            <pattern>${CONSOLE_LOG_PATTERN}</pattern>
        </encoder>
        <!--日志文件最大的大小-->
        <triggeringPolicy class="ch.qos.logback.core.rolling.SizeBasedTriggeringPolicy">
            <MaxFileSize>10MB</MaxFileSize>
        </triggeringPolicy>
    </appender>


    <!-- 使用json格式保存日志文件 -->
    <appender name="jsonlog"  class="ch.qos.logback.core.rolling.RollingFileAppender">
        <file>${LOG_FILE}.json</file>
        <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
            <!--日志文件输出的文件名-->
            <FileNamePattern>${LOG_FILE}.json.%d{yyyy-MM-dd}.gz</FileNamePattern>
            <!--日志文件保留天数-->
            <MaxHistory>7</MaxHistory>
        </rollingPolicy>
        <encoder class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
            <providers>
                <timestamp>
                    <timeZone>UTC</timeZone>
                </timestamp>
                <pattern>
                    <pattern>
                        {
                        "severity": "%level",
                        "service": "${springAppName:-}",
                        "trace": "%X{X-B3-TraceId:-}",
                        "span": "%X{X-B3-SpanId:-}",
                        "parent": "%X{X-B3-ParentSpanId:-}",
                        "exportable": "%X{X-Span-Export:-}",
                        "pid": "${PID:-}",
                        "thread": "%thread",
                        "class": "%logger{40}",
                        "rest": "%message"
                        }
                    </pattern>
                </pattern>
            </providers>
        </encoder>
        <!--日志文件最大的大小-->
        <triggeringPolicy class="ch.qos.logback.core.rolling.SizeBasedTriggeringPolicy">
            <MaxFileSize>10MB</MaxFileSize>
        </triggeringPolicy>
    </appender>

    <root level="INFO">
        <appender-ref ref="console"/>
        <appender-ref ref="jsonlog"/>
        <appender-ref ref="filelog"/>
    </root>


</configuration>
