《一名网络工程师的自我修养》--GVRP与VTP

GVRP

产生需求：

​ 在划分VLAN时，需要对每台交换机进行对VLAN的创建、修改，如果有添加网络或删除VLAN且在一个较大的网络环境下对多台交换机进行修改，工作量比较繁琐且容易出错。所以引进了GVRP协议。

简介：

GARP（Generic Attribute registration protocol） 协议主要用于建立一种属性传递扩散的机制，以保证协议实体能够注册和注销该属性。

GVRP（GARP VLAN registration protocol ) 是GARP协议的一种应用，用于注册和注销VLAN属性. 可以实现同步VLAN状态信息。

VLAN： 静态VLAN、动态VLAN

VLAN的注册和注销：

• 注册：指的是将端口加入VLAN
• 注销：知道是将端口退出VLAN

GVRP应用实体：Normal模式、Fixed模式、Forbidden模式

GVRP工作过程

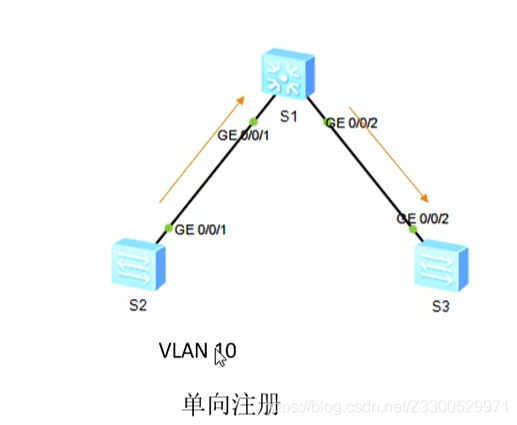

单向注册

• 在S2上创建一个VLAN10（静态VLAN），在S2上开启GVRP服务，S2就会发送存放S2的VLAN属性的GVRP的报文（报文自己会多几次保证对方能够收到）

• S1收到后，S1自己也会创建VLAN10并将G0/0/1端口划为VLAN10。

• S1收到后，同样会进行扩散，开启GVRP后，S1会发送GVRP报文给S3。

• S3也会创建VLAN10并将G0/0/2加入到VLAN10。

• 注意：G0/0/2没有被设置成VLAN10，所以需要双向注册或多增加回流链路（麻烦且浪费资源）。

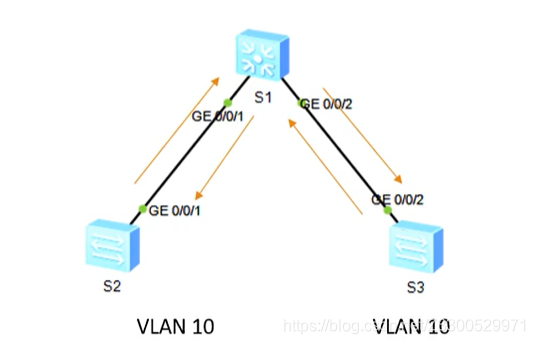

双向注册

在S3上也创建VLAN10(自己手动创建的VLAN叫静态VLAN)，同样开启GVRP服务。传递回去即可。

• 传递回去时，S1的G0/0/2端口也会被划分到VLAN10。

GVRP注意事项

​ 尽量不要在有冗余链路的情况下，使用GVRP，因为STP协议无法阻止GVRP报文的传播，容易造成CPU允许过载造成系统模拟器或系统崩溃。

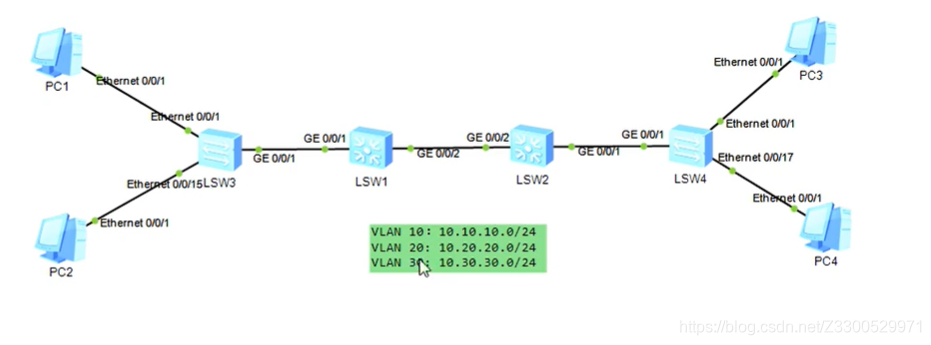

GVRP实施

[LSW1-g0/0/1] port link-type trunk	先对交换机的端口设置好trunk
[LSW1-g0/0/1] port trunk allow-pass all	如没有明确的VLAN规划，允许所有VLAN通信
[LSW3] gvrp	在系统视图下开启GVRP
[LSW3-g0/0/1] gvrp	如果要让哪个接口接收GVRP报文，还要进入接口下启GVRP服务。（连接PC的端口不需要，因为PC本身就不知道VLAN的存在。）
	默认开启的gvrp服务模式为formal模式
[LSW1] gvrp [LSW1-G0/0/1] gvrp [LSW1-G0/0/2] gvrp	在LSW1上设备以及接口上开启gvrp
[LSW2] gvrp [LSW2-G0/0/1] gvrp [LSW2-G0/0/2] gvrp	在LSW2上开启
[LSW4] int g0/0/1 [LSW4-g0/0/1] gvrp	在LSW4上开启

所有交换机开启完成后，就可以对（头、末端交换机创建VLAN）并查看是否成功传递VLAN属性成功

[LSW4] vlan 10
[LSW4-vlan10] quit

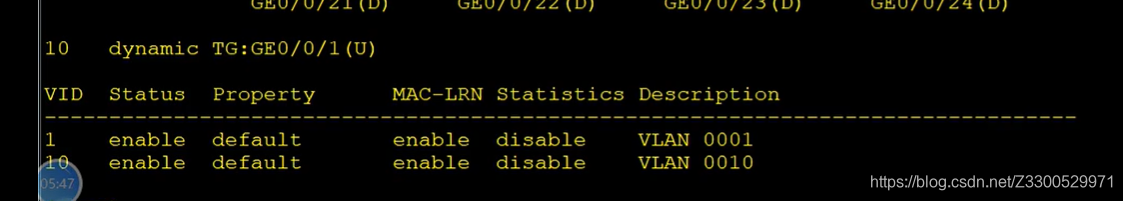

LSW2的G0/0/2口无法接收和发送VLAN10的流量（单向注册时）	可以看到是 LSW2上创建了一个动态（dynamic) 的 VLAN。 TG:GE0/0/1 ：TG：带标记发送，非本PVID的数据都打上标签。（默认PVID为1）

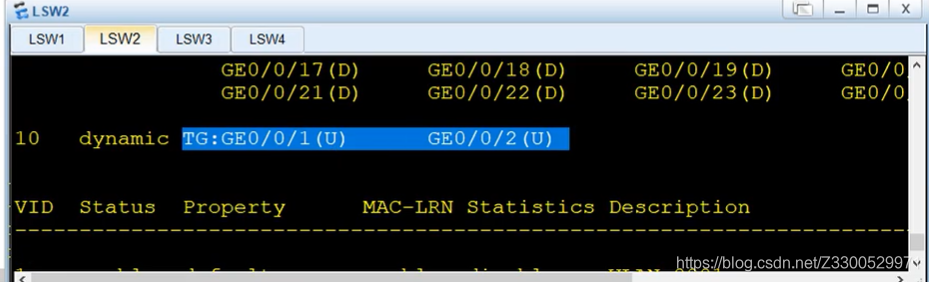

到LSW3上创建VLAN10，然后到LSW2重新查看：两个端口都能接发VLAN10的流量

这样对VLAN进行管理可以大大减少工作量。

静态VLAN与动态VLAN的区别

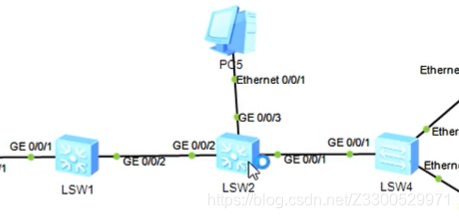

依旧为刚才的拓扑，在主干链路上，我们添加一台PC设备并直连到LSW2的g0/0/3端口并将其划分到VLAN10：

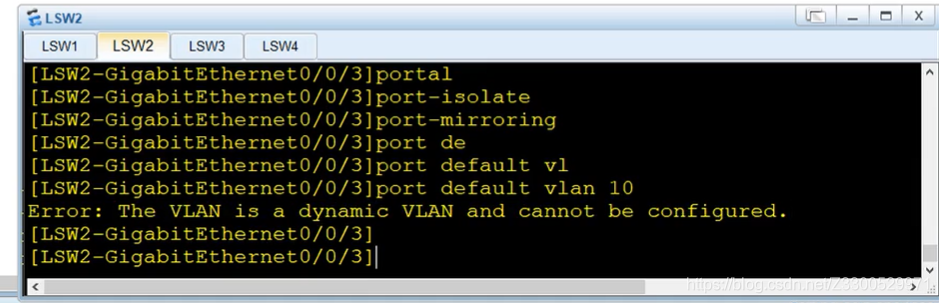

error: 动态VLAN无法对其进行配置。

动态VLAN的交换机只能转发对应VLAN的流量，但是无法分配VLAN。

只能通过创建静态VLAN再进行划分VLAN。

不足：

• GVRP在冗余链路中容易导致机器崩溃
• 创建的动态VLAN无法分配
• 开启了gvrp服务动作繁琐，仅仅传递了VLAN属性没有手动创建实用。（个人觉得更加适用于大型网络）

VRP(思科)

VTP（VLAN TrunkingProtocol) : VLAN中继协议

VTP有三种工作模式： VTP Server 、Client、Transparent

VTP是工作在交换机上的，不是端口上的。

VRP的优势

• 不存在静态动态VLAN之分，都可以进行创建修改以及分配VLAN

• GVRP无法在冗余链路中实现，而VRP可以。

VRP的三种模式

• Sever模式：

  • 服务器模式，可在服务器模式下的交换的VLAN属性进行传递

• Client模式

  • 客户端模式：被动学习Sever上的VLAN属性

• Transparent模式

  • 透明模式，自己可以设置VLAN属性，且不会干扰其它交换机
  • 作为一个中转站
    • 发送VTP报文给下行设备
    • 自己不会学习Sever的VLAN属性

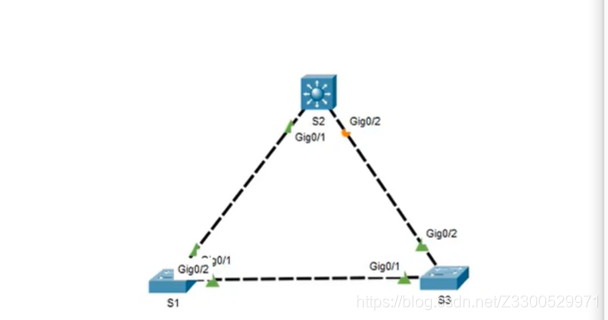

VTP实施

先给交换机的各接口设置trunk模式

VTP的安全防护

• 什么样的交换机才能互相学习呢
• 跟谁学？

|

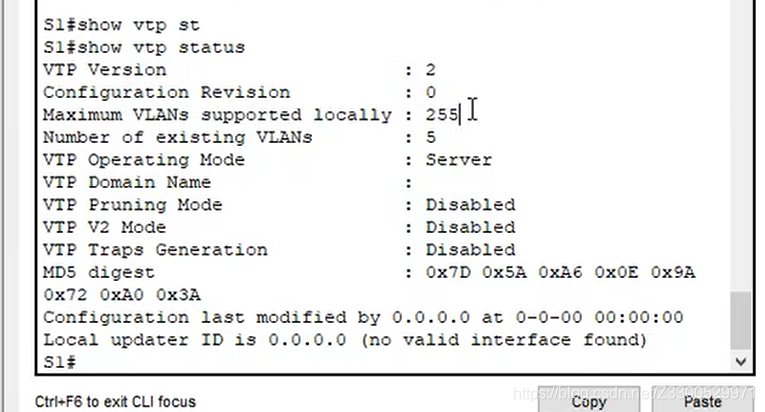

VTP 版本号 2 修订版本号 0 对VLAN进行任何一次修改，版本都会增加1次 支持最大VLAN数量 255 现存的VLAN数量5 VTP工作模式 Sever 交换机默认为Sever VTP Domin Name: VTP域名为空

Domin(域）：

将交换机划分为一个域，再加上一个密码password，来保证设备网络的漏洞。

：只有当同一个Domin 并且密码答对时，VTP服务才能正常开启。

S1（config) # vtp domain baidu	在S1上设置了域名为baidu
S2 (config) # do show vtp status	在S2上查看VTP信息时，发现S2的域名也改为了baidu
如果不设置密码，入侵者连接你的交换机，岂不是让你的设备跟着他的设置走？	所以我们需要设置一道密码
S1（config) # vtp password cisco S2（config) # vtp password cisco S3（config) # vtp password cisco	进入S1、S2、S3、设置密码(都要设置)
S1（config) # vtp mode client	设置后，S1只能跟着“服务”交换机学习了且自己也不能创建VLAN
注意：正常情况下多设置一台sever交换机提高容错率（Sever交换机直接相互学习）

VLAN拓展

思科的VLAN可以对其进行命名，便于知道VLAN的功能,方便管理。

s2(config)# vlan 10	进入VLAN10
s2(config-vlan) # name Guests	备注VLAN10名称为Guests
VLAN的名称也会被传递学习	VLAN的名称只是备注，实质还是通过VLAN ID
