并行I/O口

开篇

MCS51单片机有4个8位的并行I/O端口，分别为P0、P1、P2、P3。
每个端口都包括一个同名的特殊功能寄存器、一个输出驱动器和输入缓冲器。

讲解顺序为 P1–> P3 --> P0 --> P2

P1口

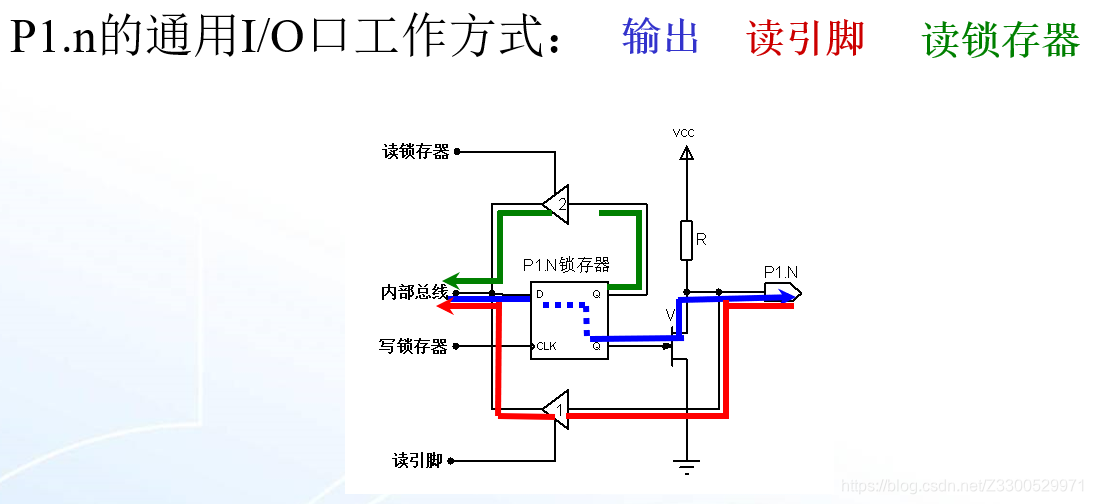

P1 口具有通用I/O口方式，可实现输出，读引脚（输入）和读锁存器三种功能。

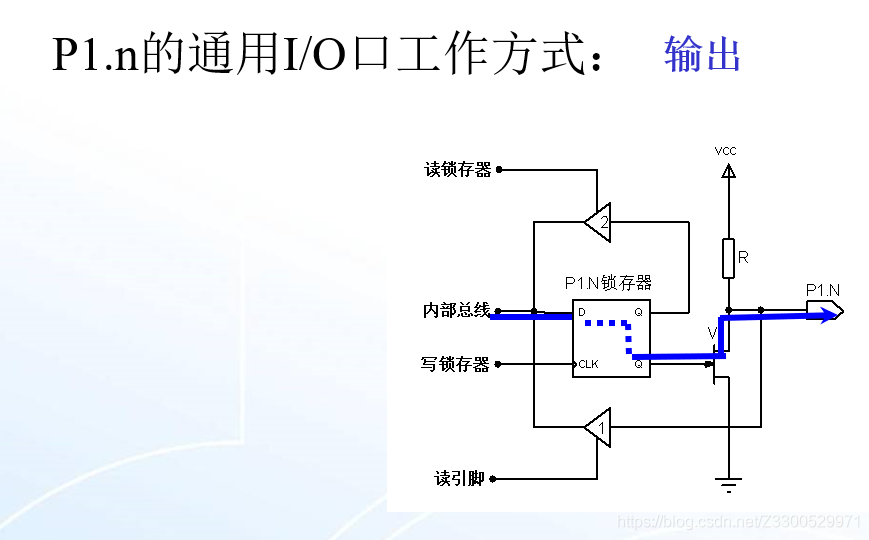

输出方式：

单片机执行写P1口的指令（就是你的C51程序命令），如果你让某位的数据为1,根据高1低0，那么可判断输出为高电平，反之为低电平。 （详解：如果某位的数据为1，则该为锁存器输出端Q=1–>-Q=0 --> V截止，从而在引脚上P1.n 上输出高电平。)

读引脚方式：

在读引脚之前，为了防止V接通零线变成低电平，所以在读引脚之前，必须先用输出指令置Q=1，_Q为0让V截止。以免出现外面（输入的数据）是高电平，读进来是低电平。
解释完这里，输出方式那里也是融会贯通了。

因为P1口作为输入口时是有条件的（要先写1），而输出时是无条件的，因此，被P1口被称为准双向口。

读锁存器：

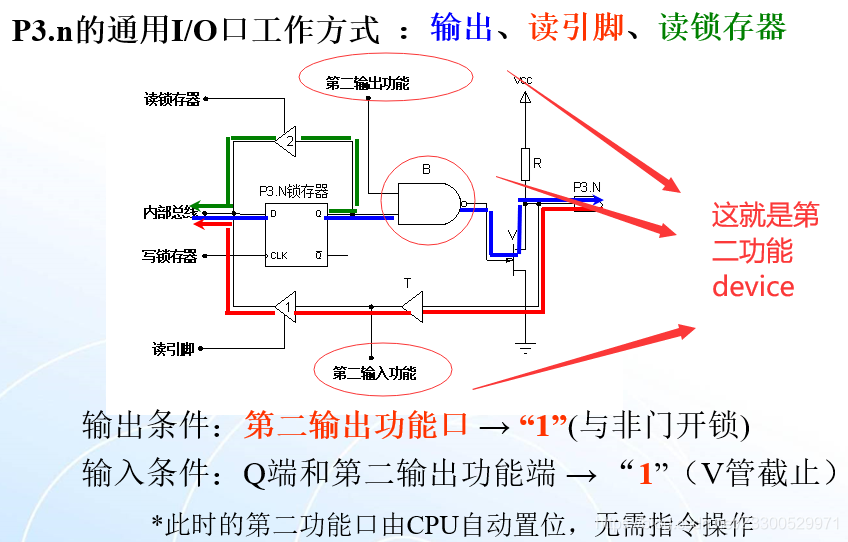

P3口

P3口的特点：

除通用的I/O口功能外（P1口的功能），还能实现第二功能口功能。

P3口作为准双向通用口，作为通用输入口时应先先使P3.n–>1 ，作为通用输出口时应先使第二输出 端–>1.

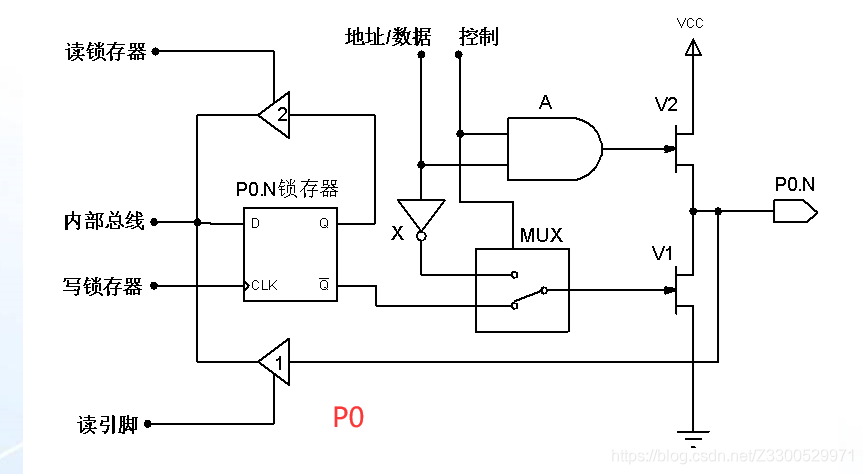

P0口

P0口的功能：

在CPU控制信号的作用下，可以作为通用的I/O口进行数据的输入输出，也可以作为单片机系统的地址/数据线使用。

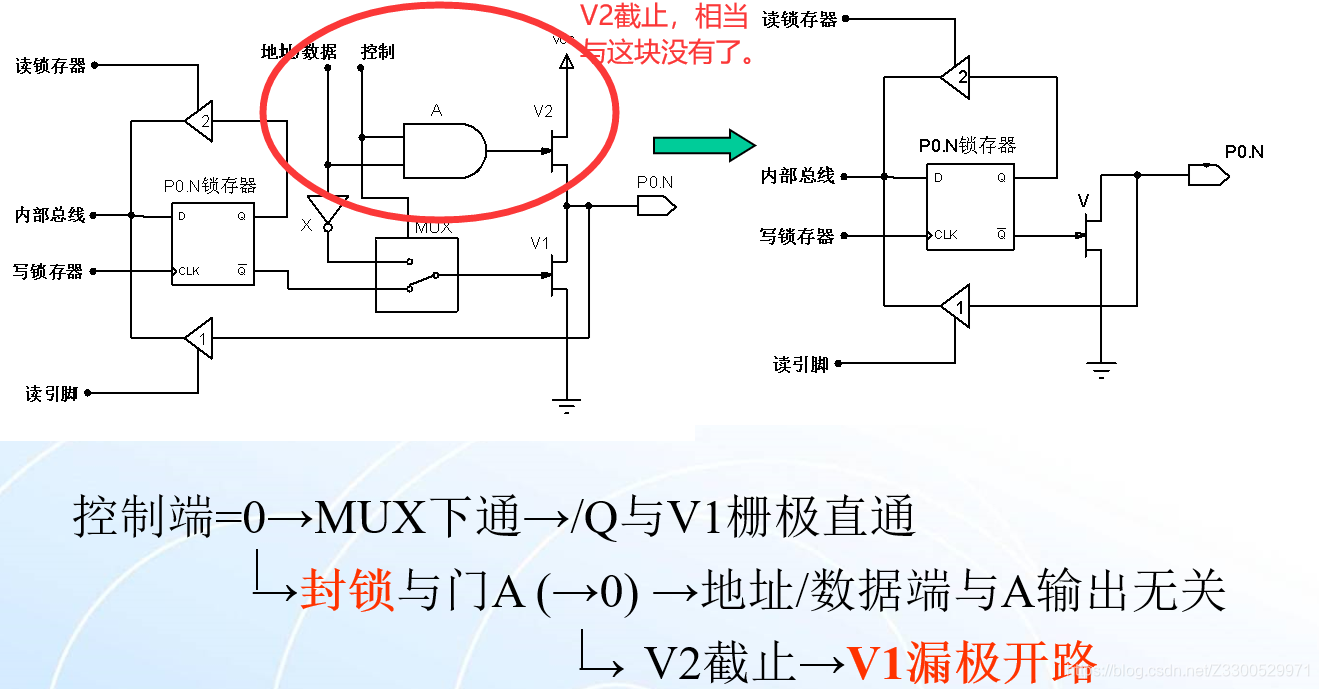

作为通用I/O口使用：CPU使控制端保持“0”电平

P0口的重点：

科普：漏极开路输出一般情况下都需要外接上拉电阻，才能输出高电平。

在使用I/O口功能时，为了能正常改变电平的变化，需要外接一个上拉电阻。地址/数据分时复用方式时无需外接上拉电阻;

P0口具有地址/数据分时复用方式，可实现地址/数据输出、数据输入两种功能;

分时复用方式的数据输入时无需程序写1操作。

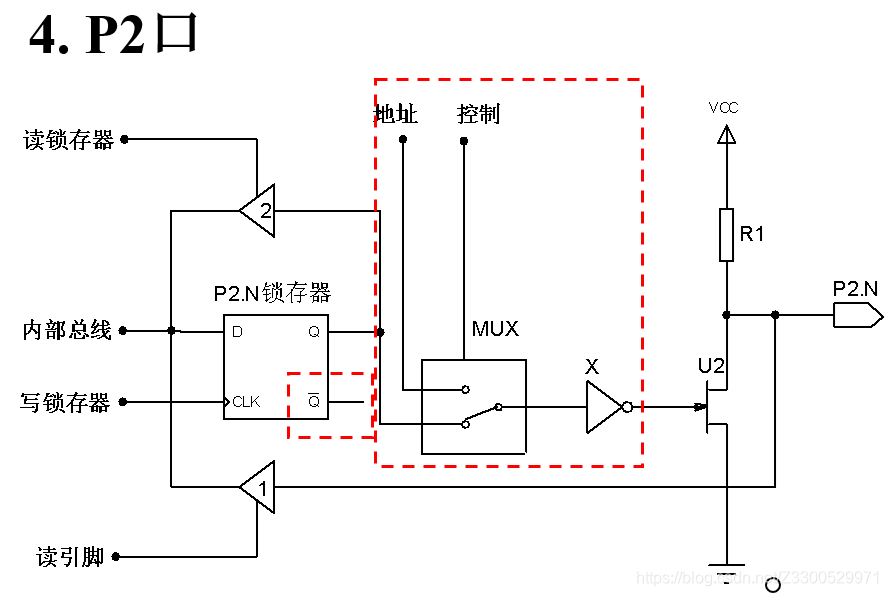

P2口

P2口的功能特点

与P1口相比就多了数据控制单元、一个多路开关MUX。P2可以实现通用I/O口和地址输出两种功能。

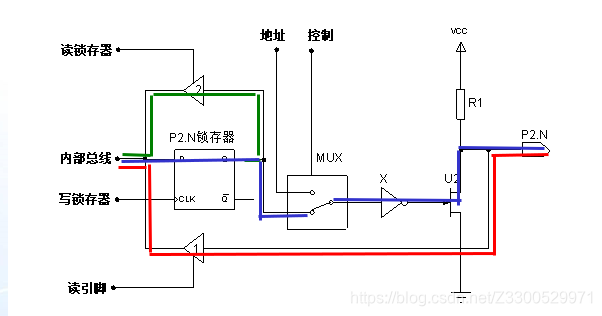

工作方式：

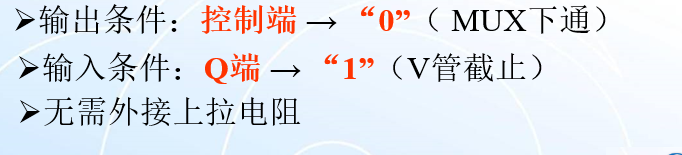

用作通用I/O口时，在“控制端”的作用下，多路开关向下打连接至锁存器实现通用功能。

注意：用作通用I/O口时，P2口无需外接上拉电阻。

用作地址输出时，MUX在CPU的控制下转向“地址线”一端，使“地址端”信号与P2.n电平同 相 变化。

总结

1.P0~P3口 都可作为准双向通用I/O口；
2.其中只有P0口需要外接上拉电阻;
3.在需要扩展片外设备时，P2口可作为其地址线接口；
4.P0口可作为其地址线/数据线复用接口，此时它是真正的双向口。
