ABAQUS仿真分析：模具钢三部件压缩仿真详解（含压头、柱体、外模具）

一、 引言

在材料加工、模具设计及机械性能测试等领域，对金属柱体（尤其是模具钢等高强度材料）在约束条件下的压缩行为研究至关重要。ABAQUS作为强大的非线性有限元分析软件，能够精确模拟此类涉及大变形、材料非线性和复杂接触的问题。本文聚焦于包含压头、被压柱体和外模具三部分的压缩仿真模型，模拟柱体在刚性压头作用下、受外模具约束的变形过程。

二、 模型建立

1. 部件创建

• 压头 (Punch)： 通常视为刚体。创建为圆柱体或平板（取决于实际工况），尺寸小于外模具内径。属性设置为刚性体。
• 被压柱体 (Cylinder)： 目标研究对象，由模具钢制成。创建为圆柱体。赋予模具钢的弹塑性材料属性。

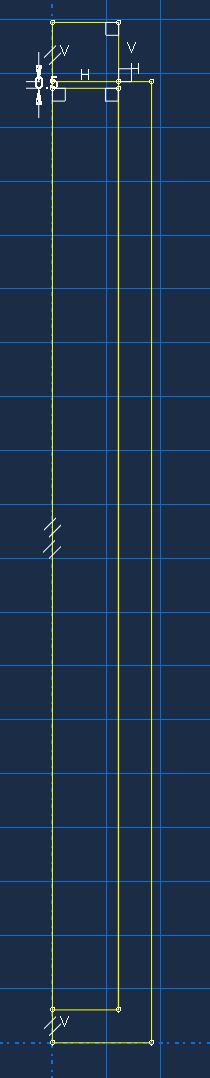

• 外模具 (Die)： 提供径向约束。创建为空心圆柱体，内径略大于柱体直径（考虑间隙）。通常也设为刚性体或赋予高刚度弹性材料。
•

2. 材料属性定义

被压柱体的模具钢材料需定义其弹性模量、泊松比以及塑性应力-应变关系（例如，通过实验数据拟合的Johnson-Cook模型或幂硬化模型）。压头和外模具若设为刚体，则无需定义材料本构，建立为可变形实体时，给其赋予一个弹性模量较高的材料属性即可。

	9CrSi，HRC≥62（淬火态）
密度（Kg/m3)	7800
弹性模量（Mpa）	211000
泊松比	0.29
塑性参数	塑性应变	屈服强度（Mpa）
	0	2300
	0.005	2450
	0.01	2550
	0.02	2700
	0.03	2800
损伤准则	Shear准则
	0.5,0.1,0
	断裂能
	30N/mm

3. 装配

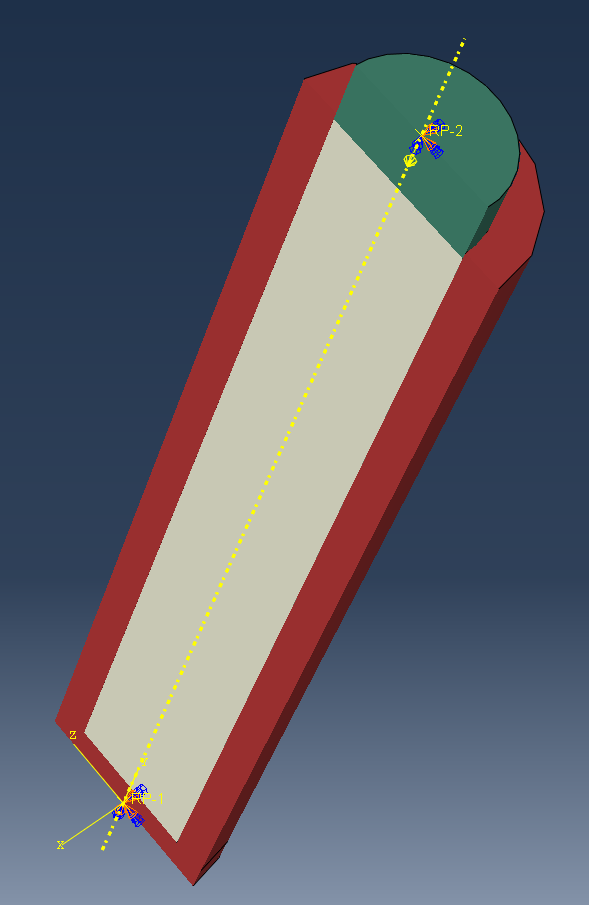

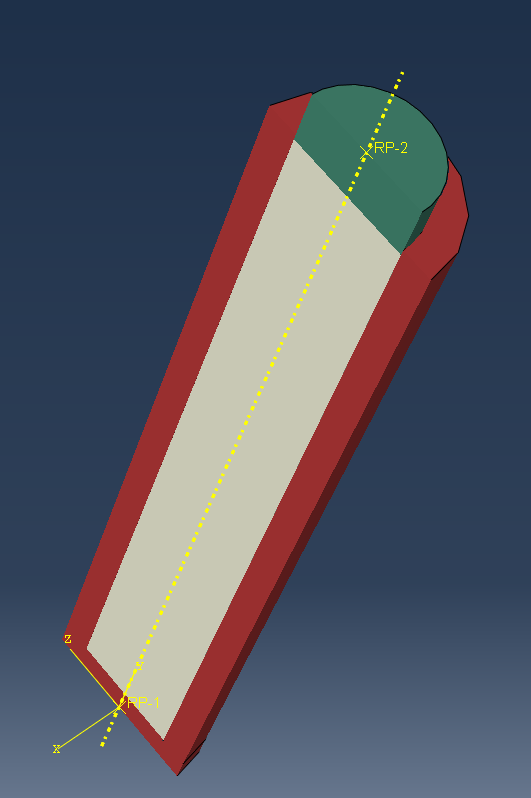

将三个部件在ABAQUS的Assembly模块中进行定位。确保：

• 柱体放置在外模具中心，与外模具之间存在5 μm间隙。
• 压头初始位置位于柱体顶端上方一定距离（便于定义初始接触和加载）。

三、 相互作用设置

接触关系的正确设置是仿真成功的关键。

1. 压头 - 柱体接触： 定义压头底面与柱体顶面的面-面接触 (Surface-to-Surface Contact)。接触属性包括：
   • 法向行为： 硬接触 (允许分离)。

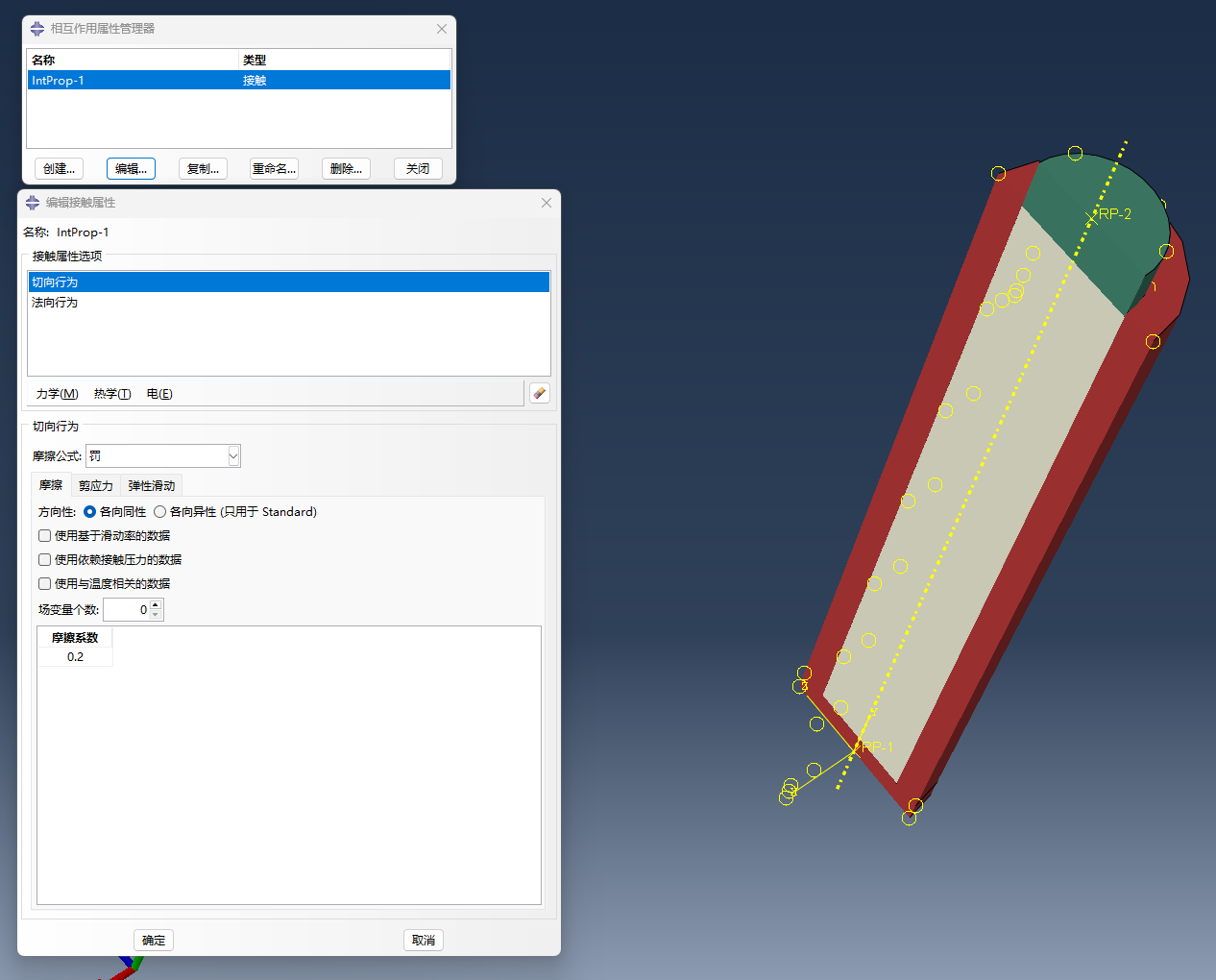

   • 切向行为： 摩擦。模具钢间的摩擦系数需根据实际情况或文献设定（这里我们给0.2），使用罚函数。
2. 柱体 - 外模具接触： 定义柱体侧面与外模具内壁的面-面接触。接触属性类似压头-柱体接触，但摩擦系数可能不同（需考虑润滑情况）。

四、 载荷与边界条件

1. 边界条件：
   • 外模具： 固定其底部和/或外侧面（约束所有自由度）。
   • 压头： 约束除加载方向（通常是Y轴负向）外的所有平动和转动自由度。在压头参考点上施加位移或力载荷。
   • 柱体： 底部通常不直接约束（与外模具接触约束）。
2. 载荷施加： 在压头的参考点上施加位移控制的向下位移（模拟压机行程）或力控制的载荷（模拟压机压力）。位移控制更利于观察整个变形过程。

五、 网格划分

• 柱体： 由于涉及塑性大变形，需要较细密的网格。使用C3D8R (8节点线性减积分六面体单元) 或 C3D10M (10节点修正二次四面体单元，适合大变形)。在预期变形剧烈的区域（顶部、中部）加密网格。
• 压头与外模具： 若为刚体，网格可相对粗糙（但仍需保证接触精度），单元类型如R3D4 (4节点刚性四边形)。若赋予弹性材料，则需适当划分网格。

六、 分析步设定

1. 初始步： 通常用于检查初始接触状态。
2. 分析步：
   • 类型：Static, General (静力分析) 或 Dynamic, Explicit (显式动力学分析，适用于涉及屈曲或高速冲击的场景)。
   • 打开大变形选项 (Nlgeom=ON)。
   • 设置合适的增量步长和最大增量数。使用自动时间步长有助于收敛。

七、 提交计算与后处理

提交作业进行计算。计算完成后，在Visualization模块中查看结果：

1. 变形动画： 直观展示压缩过程，观察柱体的整体变形模式、鼓胀效应。
2. 应力云图：

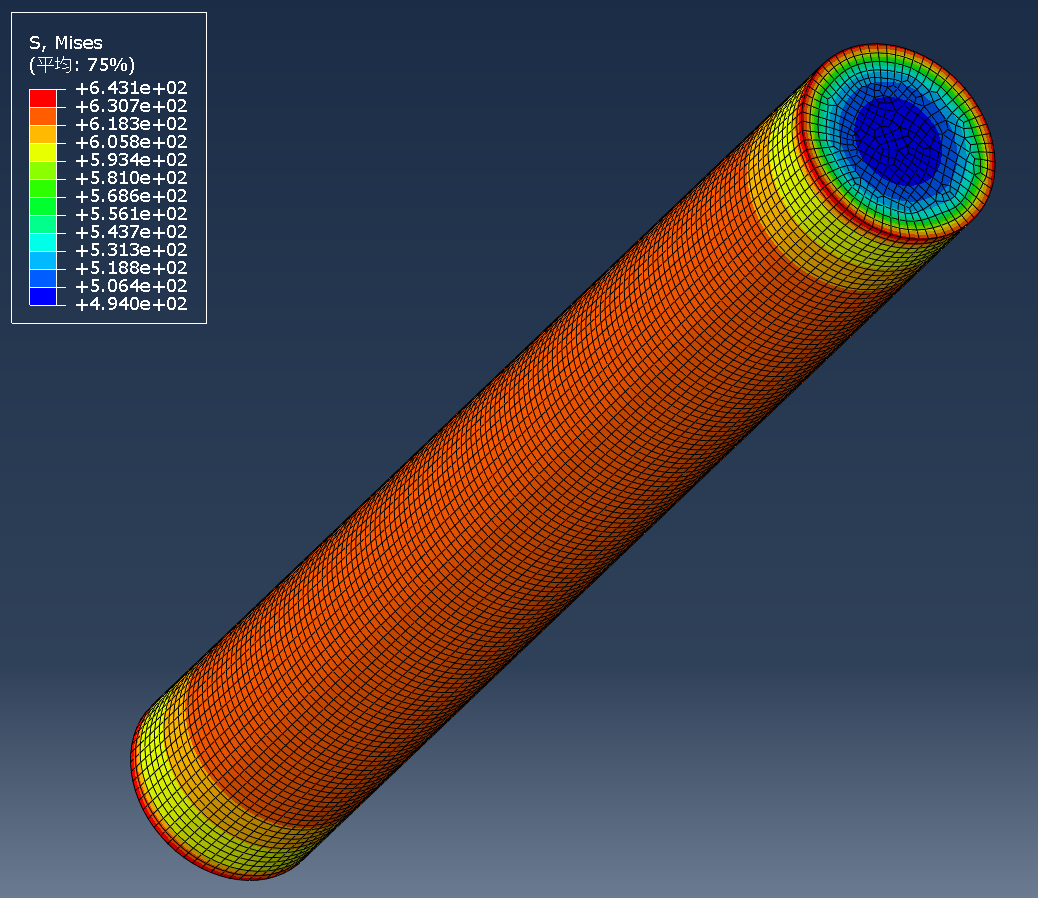

   • Mises应力： 评估材料的屈服和塑性变形区域。

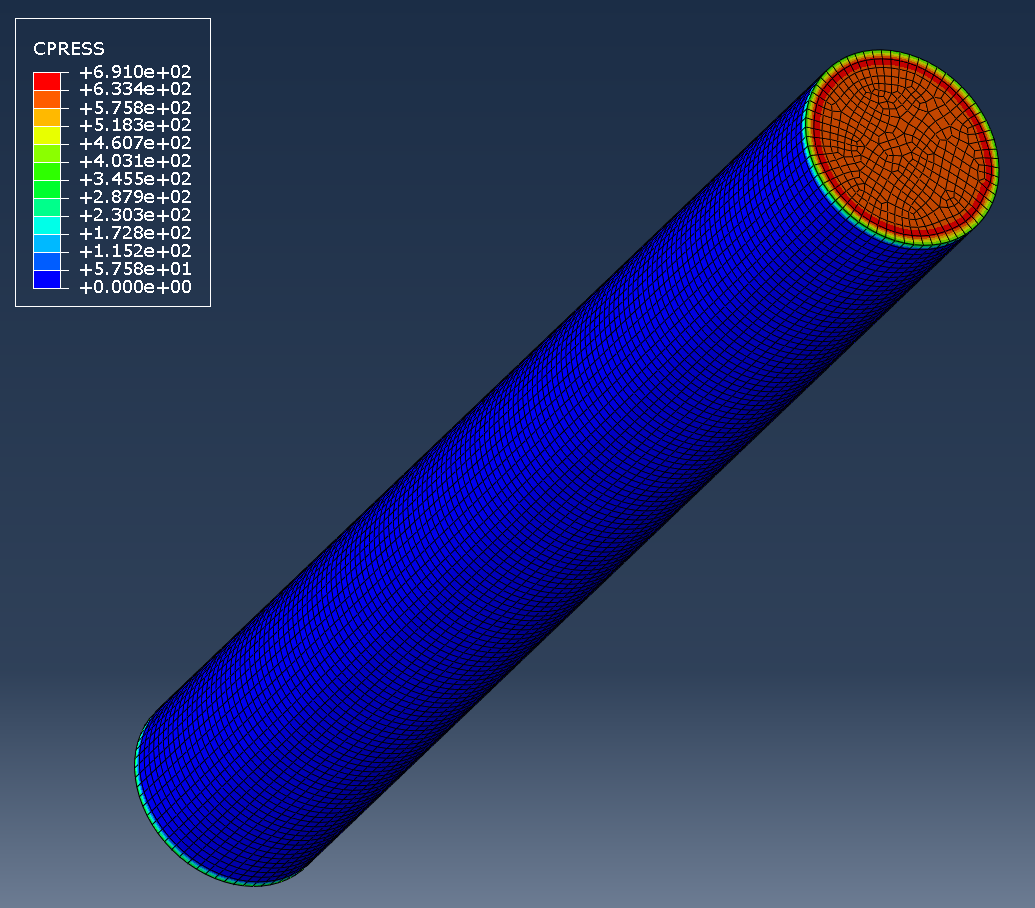

   • 接触压力： 观察压头/柱体以及柱体/外模具接触面上的压力分布。
3. 应变云图：

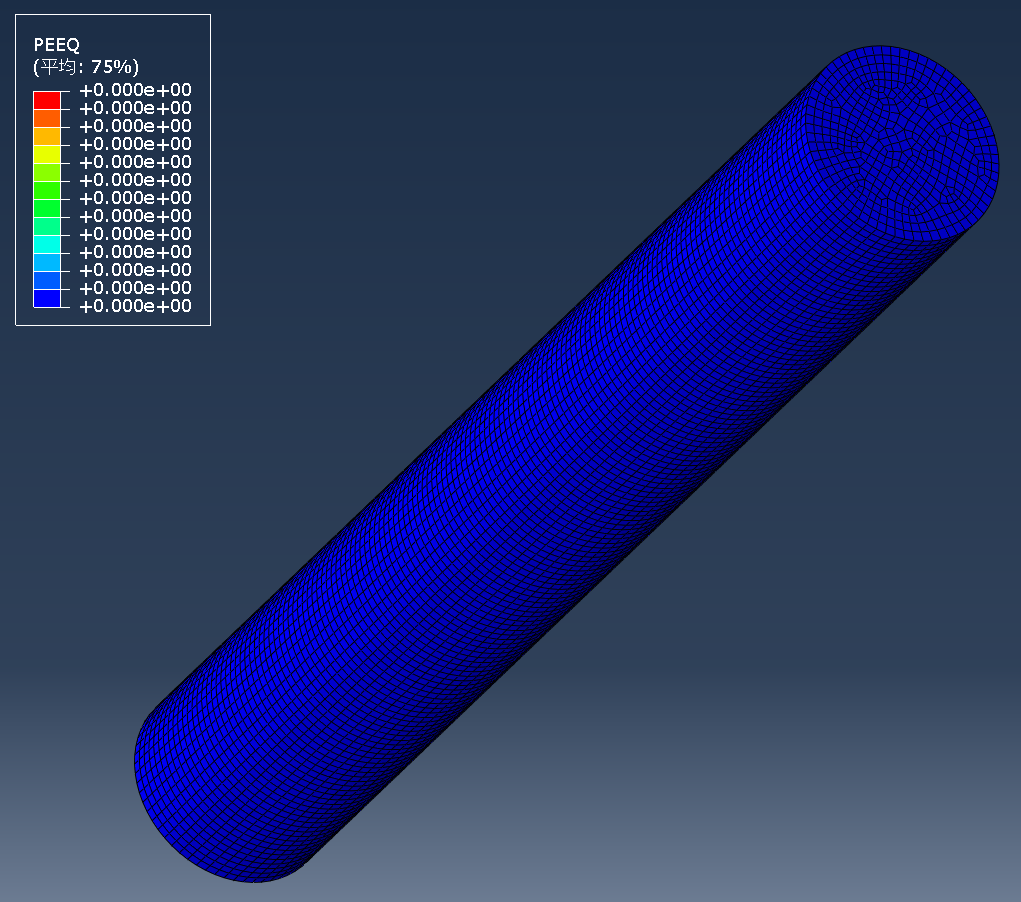

   • 等效塑性应变 (PEEQ)： 直接反映材料的塑性变形程度。

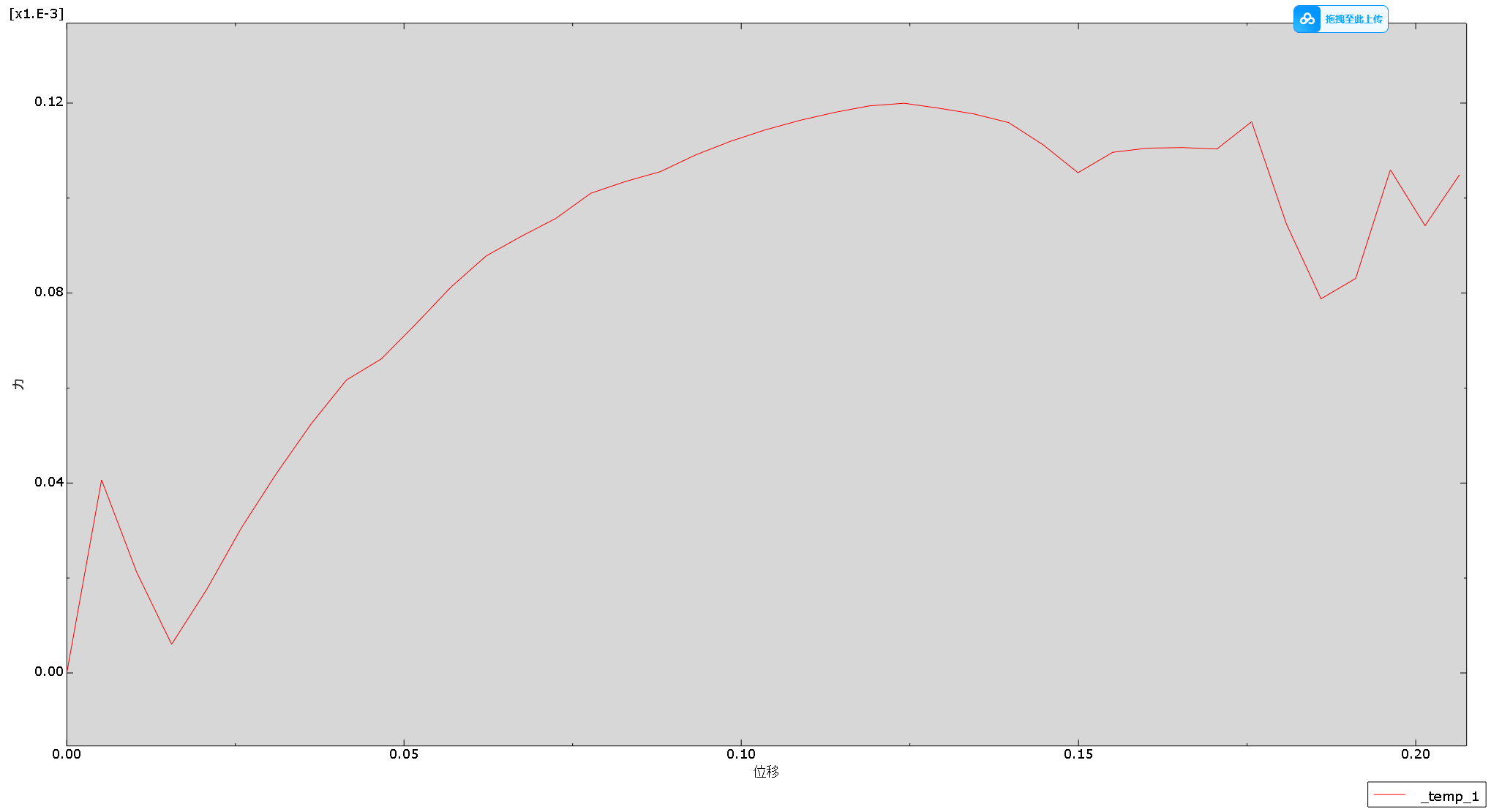

4. 反作用力： 提取压头参考点上的反作用力，绘制力-位移曲线，评估压缩载荷。
5. 接触状态： 检查接触面是否存在过度穿透或分离异常。

八、 结果分析与讨论

• 分析柱体最终的变形形状（如鼓胀程度）是否符合预期。
• 观察高应力区和塑性应变区的分布，评估潜在的失效位置（如屈服、开裂风险）。
• 讨论摩擦系数对变形模式、鼓胀程度和所需压缩力的影响。
• 力-位移曲线可用于评估模具钢的压缩力学性能（如屈服强度、流动应力）。

九、 总结

本文详细阐述了在ABAQUS中建立包含压头、模具钢柱体和外模具的三部件压缩仿真模型的关键步骤。重点强调了接触定义、材料非线性（塑性）、大变形设置和后处理分析。通过此类仿真，工程师可以在实际物理试验前预测材料的变形行为、评估模具设计的合理性以及优化工艺参数，从而降低成本、缩短研发周期。

---

注意事项：

• 材料数据： 模具钢的具体牌号（如H13、Cr12MoV、9CrSi）及其准确的弹塑性参数（弹性模量、泊松比、真实应力-真实塑性应变数据）是仿真准确性的基础，需通过实验获取。
• 摩擦系数： 摩擦系数对结果影响显著，应根据接触副材料和润滑条件谨慎选取。
• 网格敏感性： 进行网格收敛性研究，确保结果不受网格密度过度影响。
• 单元选择： 大变形问题优先考虑使用适合大变形的单元类型。
• 显式与隐式： 对于稳定性问题（如屈曲）或高速冲击，显式动力学分析 (Explicit) 可能比隐式静力分析 (Standard) 更合适，但计算成本更高。

希望这篇文章对您的ABAQUS压缩仿真工作有所帮助！欢迎在评论区交流讨论。
