Abaqus仿真分析橡胶大变形

橡胶材料在工程应用中常见于密封件、减震器等部件，其大变形行为（如拉伸、压缩）对产品设计至关重要。Abaqus作为一款强大的有限元分析软件，能有效模拟橡胶的非线性力学响应。本文将逐步介绍如何使用Abaqus进行橡胶大变形仿真，包括理论背景、软件设置、仿真步骤和结果分析，确保内容真实可靠。

1. 引言

橡胶材料属于超弹性材料，在大变形下表现出非线性应力-应变关系。例如，在汽车工业中，橡胶衬垫的变形分析可优化使用寿命。Abaqus通过先进的材料模型和求解器，能精确捕捉这些行为。仿真目标包括预测变形量、应力分布和潜在失效点。

2. 理论背景：橡胶大变形模型

橡胶的力学行为常用超弹性模型描述，这些模型基于应变能密度函数。常见的模型有Mooney-Rivlin和Ogden模型。

• Mooney-Rivlin模型：适用于中等变形。

• Ogden模型：更适用于大变形。

这些模型需要实验数据拟合参数，如单轴拉伸测试。在Abaqus中，可直接输入这些参数。

3. Abaqus软件设置

在Abaqus/CAE中，设置仿真需定义材料属性、几何模型、边界条件和网格。以下是关键步骤：

• 材料定义：在Property模块中，选择超弹性材料模型（如Mooney-Rivlin）。输入实验拟合的参数，例如 C10 = 0.5 MPa, C01 = 0.1 MPa。设置密度和泊松比（通常约为0.49）。

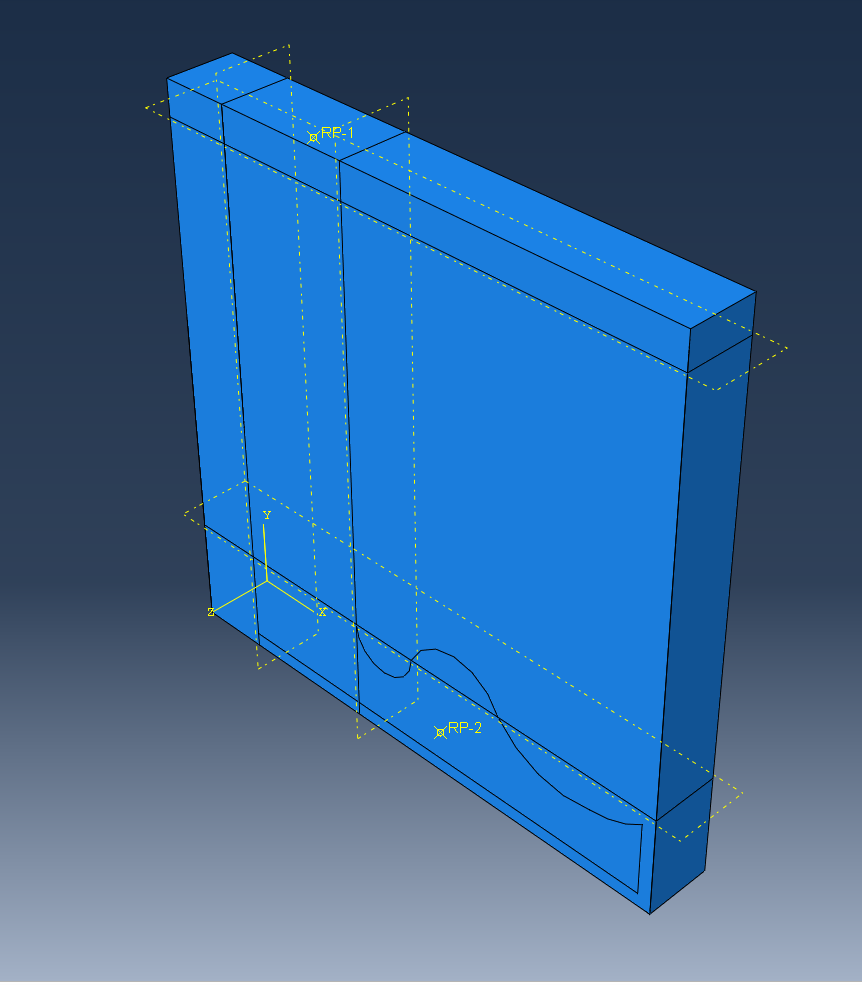

• 几何建模：在Part模块创建图示模型。

• 装配和边界条件：在Assembly模块放置部件。在Load模块施加约束。

• 网格划分：在Mesh模块，使用C3D8R单元（8节点线性六面体单元，带减缩积分）。网格密度影响精度：大变形区域需细化网格。建议单元尺寸小于变形量的10%。

• 分析步设置：在Step模块，创建Static, General分析步。设置时间增量步长，如0.01，以捕捉非线性行为。启用大变形选项（Nlgeom=ON）。

4. 仿真过程与求解

提交作业前，检查模型。在Job模块创建作业，提交到Abaqus/Standard求解器。求解过程处理几何非线性（大应变）和材料非线性。关键点包括：

• 收敛问题：大变形可能导致不收敛。因此我们在这里使用CEL方法，该方法在前面的文章中有提到，不懂的小伙伴的可以前往上一篇文章看看你。
• 计算时间：取决于网格规模，通常几分钟到几小时。

求解后，在Visualization模块查看结果。

5. 结果分析与后处理

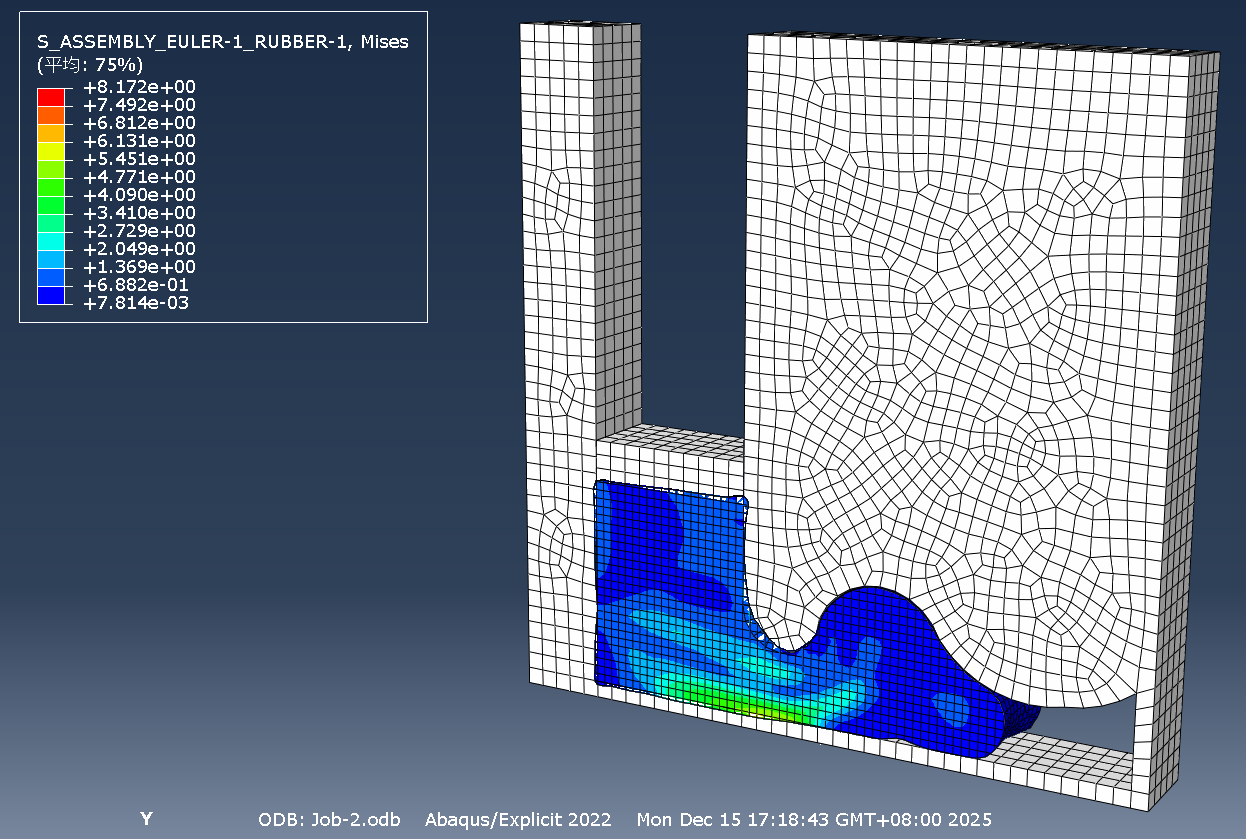

仿真结果可可视化变形、应力和应变。

6. 总结

Abaqus能高效仿真橡胶大变形，帮助设计优化。关键成功因素包括：正确选择材料模型、精细网格和参数校准。未来方向可拓展到动态加载或多物理场耦合。

通过以上步骤，可自行在Abaqus中实现类似仿真。建议参考Abaqus用户手册或培训课程以深入学习。
