MS5192TA/MS5193TA低噪声、低功耗、16/24 位 ∑-Δ ADC,满足车规标准

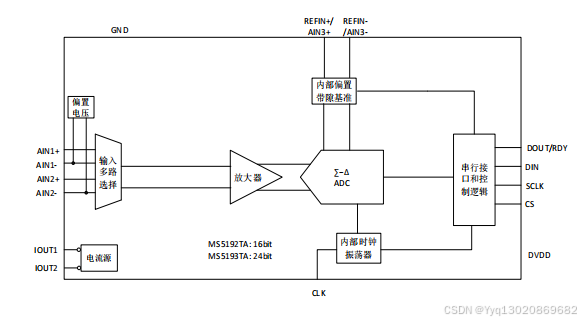

MS5192TA/MS5193TA 是一款适合高精度测量应用的低功耗、低 噪声、三通道差分输入的 16bit/24bit 模数转换器。其内部集成了输 入缓冲器、低噪声仪表放大器,当增益设置为 64 ,更新速率为 4.17Hz 时,均方根噪声为 25nV 。集成了精密低噪声、低漂移内部带 隙基准,也可采用外部差分基准电压。片内还集成可编程激励电流 源、burnout 电流源和偏置电压发生器。偏置电压发生器可将通道共 模电压设置为 0.5 × AVDD 。芯片采用外部时钟或内部时钟,输出数据 速率可通过寄存器设置为 4.17Hz 470Hz 。电源电压范围为 2.7V 到 5.25V。 MS5192TA/MS5193TA 采用 TSSOP16 封装。
主要特点
◼ RMS 噪声:在 4.17Hz 25nV ;在 16.7Hz 30nV
◼ 功耗:典型值为 350μA
◼ 集成可编程增益放大器
◼ 集成低温漂电压基准
◼ 更新速率:4.17Hz 470Hz
◼ 集成 50Hz/60Hz 限波滤波器
◼ 集成可编程电流源
◼ 集成偏置电压发生器
◼ 电源电压:2.7V 5.25V
◼ 工作温度范围:-40°C 105°C
◼ 满足 AEC-Q100 标准
应用
◼ 热电偶和 RTD 测量、衡器应力检测
◼ 气体分析和血液分析
◼ 工业过程控制和仪器仪表
◼ 液相和气相色谱仪
◼ 智能发射机
◼ 6 位 DVM
