一、前文提要
二、完整决策流
三、风控结果数据分析监控
四、引入 Fink
五、更多思考

一、前文提要

通过之前五篇文章，分别介绍了决策引擎的主要功能：基于规则流程的规则集、决策流、决策树、决策表、决策矩阵等，以及基于风控模型的模型引擎和评分卡模型等功能。

今天就决策引擎的输出结果，以及对结果的展示、监控、应用等方面进一步探讨。

二、完整决策流

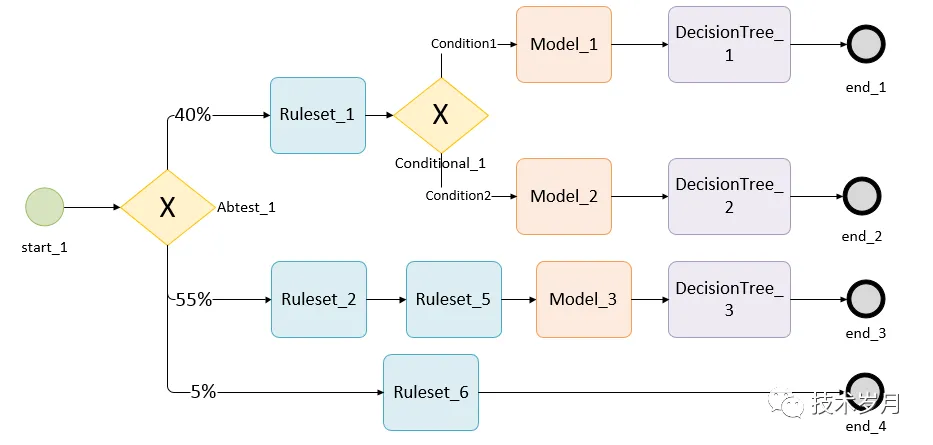

在这里插入图片描述

通过之前章节，决策引擎执行结果，可以输出通过或拒绝结果，决策流执行路径，如命中某个规则集，命中某条规则，触发某个条件分支，执行模型得分，以及风险评级、额度等，这些都作为决策引擎数据输出结果。

三、风控结果数据分析监控

决策引擎输出了风控结果，如何保障输出结果的准确性？如果风控分析师 “ 配置错了 ” 如何能及时发现？如果风控策略被黑产突破了如何及时补救？也就是风控系统的 “ 风控 ” 如何做？

如果能分渠道，分场景实时对风控通过率，规则触发率，模型触发率，特征缺失率等指标进行统计计算，那么就可以分析趋势或者设置阈值监控报警。

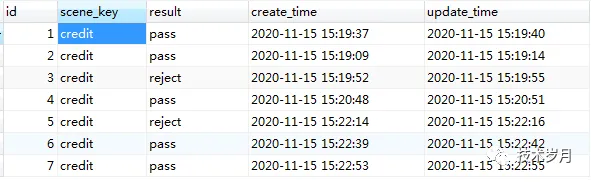

一般来说使用传统 Mysql 数据库即可轻松实现，将每次引擎结果数据和过程数据详情保存入库，然后再写个定时任务去查询分析结果，比如要查看每分钟的风控通过率（风控通过率 = 风控通过数 / 总风控数），使用 SQL 查询按时间和决策流（一个决策流代表一个决策场景）做数据聚合。

在这里插入图片描述

#获取每分钟通过数据
SELECT scene_key,DATE_FORMAT(create_time, '%Y-%m-%d %H:%i:00') AS time,
COUNT(*) AS num
FROM risk_result
WHERE scene_key = 'credit' AND result = 'pass'
GROUP BY time
ORDER BY time;
#获取每分钟总数
SELECT scene_key,DATE_FORMAT(create_time, '%Y-%m-%d %H:%i:00') AS time,
COUNT(*) AS num
FROM risk_result
WHERE scene_key = 'credit'
GROUP BY time
ORDER BY time;

在这里插入图片描述

其原理是依赖 Mysql 数据 SQL 执行使用 DATE_FORMAT 和 GROUP 来做时间的切分和数据的聚合。随着数据量增大，如每分钟几万数据，靠每分钟执行脚本的方式不够优雅，面对大量数据性能较差，周期性的查询对数据库也有压力。

对 30 天甚至更长时间这种场景可以将数据导入离线 hive 库，进行离线计算分析，离线数据分析一般是 T+1（依赖 ETL 导入离线库的时间），有较长的延时，适用于做离线回溯，但对实时监控就比较困难了，对监控来说，数据分析结果越实时越好，毕竟金融风控中一分钟可能就放款几万乃至几百万，能实时监控发现问题，及时止损，才能保障风控更健壮。

那么有没有办法做到更优雅、更实时分析计算呢？这里引入 Flink 项目。

四、引入 Fink

Flink 介绍

Flink 是 Apache 的一个顶级开源项目，是一个流式计算引擎，要搞懂 Flink 先来看看什么是流式计算？

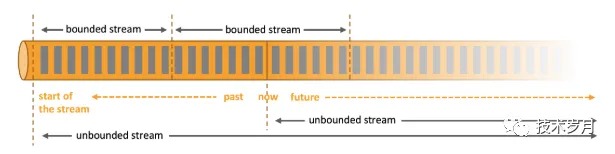

大数据的计算模式主要分为批量计算（ batch computing）、流式计算（stream computing）、图计算（graph computing）、交互计算（interactive computing ）。图计算和交互计算这里不展开讨论，主要说下批量计算和流式计算。

批量计算是收集数据入库，然后对一批数据批量处理的计算方式。其特点是要计算的数据已固定，是“静态数据”，所以它一批次只计算一次。
流式计算则是对数据流进行计算，是实时计算。数据流数据特点是数据源源不断，没有边界，是“动态数据”，所以它将会不停的计算。

在这里插入图片描述

那么对比来看，在时效上，流式计算更实时，低延时；在数据上，流式计算是数据流，批量计算是静态数据；流式计算是先计算再存储（保存计算结果），批量计算是先存储再计算。

不同的特性也意味着不同的应用场景，流式计算在时效性高的实时场景有更好的应用，事件驱动型应用、实时数据分析应用，如业务流程监控、实时推荐系统等。

Flink 特性及工作原理

Flink 算是目前最火流式计算引擎，相比于之前的 Storm、Spark Streaming而言，其具有如下显著优势：

支持集高吞吐、低延时、高性能三大特性于一身；
支持多种时间概念，系统处理时间（process Time）、事件时间（event time），有效解决流传输乱序问题；
支持灵活的窗口操作，滚动窗口、滑动窗口、Session窗口等；
支持有状态计算，可以将 n 天的中间结果数据都保存到内存和文件系统；
真正的流处理框架，支持原生流，支持批流一体，批作为特殊的流处理，Spark Streaming 正好相反，通过微批来做到“流计算”；
良好的容错能力，基于分布式快照技术的 Checkpoints ；
…

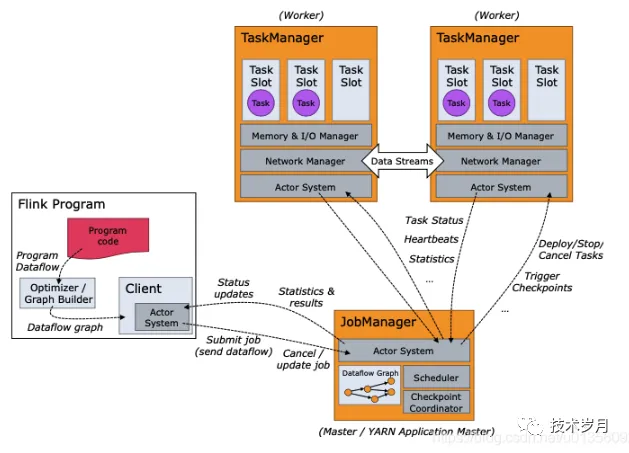

Flink 各种优点说了一大堆，那么其实现原理如何？先看下 Flink 的基本架构：

在这里插入图片描述

Flink 架构主要包括：Client , JobManager , TaskManager 几部分，Client 负责提交任务，JobManager 负责任务调度及资源管理，TaskManager 负责具体执行任务。

Flink 部署时，支持 on YARN 调度以及最新云原生 on K8s 调度，结合公司大数据服务一般使用 on YARN 管理。

Flink 部署完成了，我们就可以编写任务代码，通过 Flink 提供的后台进行任务提交及查看执行结果。

Flink 编程应用

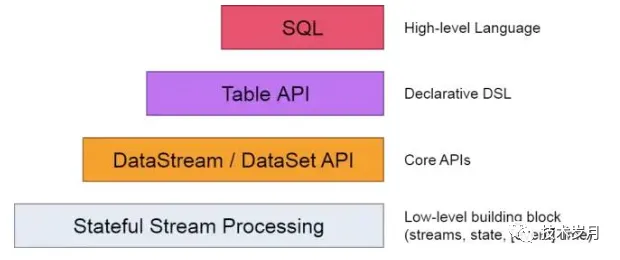

Flink 开发支持Java和Scala语言，并提供不同层级的抽象接口和丰富的算子，满足各种开发需求。

在这里插入图片描述

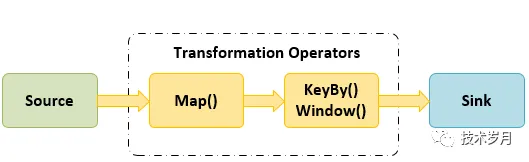

通过将数据决策引擎的结果数据发送到 Kafka，在Flink订阅相应 Topic （ Source ），再进行数据加工计算 （ Transformation Operators ），最后结果指标存储到Mysql / ES等介质，供查询分析使用。

在这里插入图片描述

Source：数据源，可以基于文件、socket、Kafka 等；
Transformation：数据转换操作，Map / FlatMap / Filter / KeyBy / Reduce
Aggregations / Window / Union 等；
Sink：接收落地，可以写入文件、存储到数据库或发送到下一个队列中。

以风控通过率场景为例，将 risk_result 数据流（DataStream）转换为动态表，在动态表上定义持续查询，使用 Flink 支持的 SQL 语法，通过使用滚动时间窗口（TUMBLE）函数，采用 event time 事件时间（这里对应 create_time），每分钟聚合一次，TUMBLE(create_time, INTERVAL '1' MINUTE)，对时间做 GROUP BY 聚合，算出每分钟的通过数及每分钟总数，最后将持续查询的实时结果转为动态表，进一步转为 DataStream 发送到下游存储介质中。

具体 SQL 如下：

SELECT TUMBLE_START(create_time, INTERVAL '1' MINUTE) AS start_time,
TUMBLE_END(create_time, INTERVAL '1' MINUTE) AS end_time,
scene_key,
COUNT(id) AS num,
COUNT(CASE WHEN result = 'pass' THEN id ELSE NULL END) AS pass_num,
FROM risk_result
WHERE scene_key = 'credit'
GROUP BY TUMBLE(create_time, INTERVAL '1' MINUTE);

可视化监控大盘

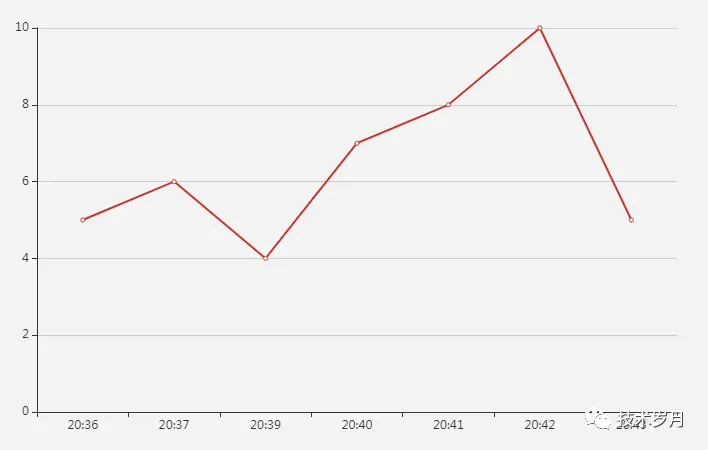

有了监控数据，可以通过可视化方式将结果应用起来，比如做成折线图、柱状图，可以加入同比（昨天相同时段），环比（上一个时段）做对比分析。

在这里插入图片描述

监控报警

可视化大盘可以作为风控分析师的分析工具使用，但它仍需借助人力主动分析，并不能及时对风险预警，那么可以采用阈值监控报警，如高峰时段连续10分钟通过率为 0 ，或通过率高于上一时段 10 倍就触发报警，可以通过短信、企业微信或电话不同级别报警，来保障风控的健壮性。

五、更多思考

聚合粒度

这里使用Flink完成“原子粒度”的聚合，1 分钟作为一个原子，如果要看 10 分钟、15 分钟数据，只要把结果数据再做一次聚合即可。这样可以避免因调整聚合窗口时间，导致监控服务重启不可用。

滚动时间窗口与滑动时间窗口

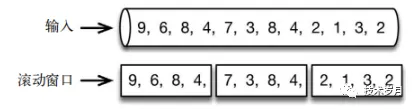

滚动窗口如下：

在这里插入图片描述

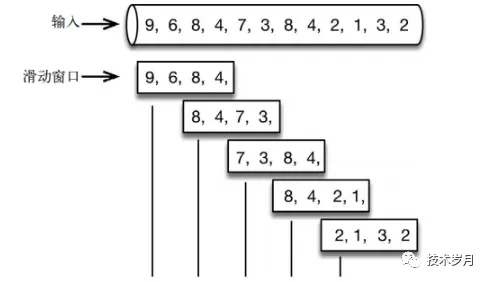

滑动窗口如下：
在这里插入图片描述

根据上图很容看出二者的区别，这里是监控每隔 1 分钟的情况，所以选择使用滚动窗口。

更多监控指标

除了风控通过率指标外，决策流执行过程数据也非常重要，规则命中率，可以及时发现某个规则失效，命中率持续 n 长时间一直为 0，分析可能被黑产攻破，及时调整阈值，帮助风控分析师更及时发现规则失效或规则漏洞。

特征缺失率，可能因程序上线 bug 导致，或某个三方数据源失效或发生偏移引起的特征缺失，可以通过 Flink 查询记录下来。

离线数据分析

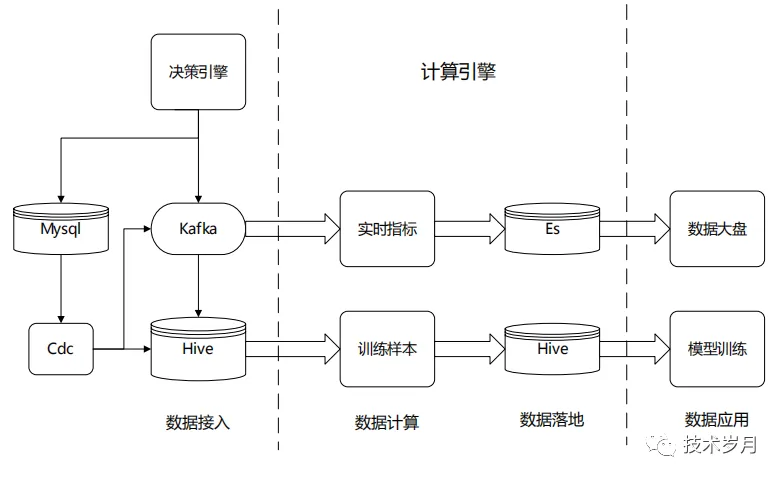

决策引擎执行过程中，除了用到的特征指标数据外，还包括来自用户信息、设备信息、订单信息及三方数据源征信数据等大量原始数据，这种一般也会以快照记录下来，并会落到离线库，用于做离线回溯以及机器学习建模样本特征数据。

在这里插入图片描述

Flink其他应用

FlinkML

Flink 的 “ 野心 ” 不止于做流式计算引擎，在大数据分析和 AI 建模方向也有其尝试与探索，FlinkML 支持多种算法，并开始兼容 scikit-learn 库，tensorflow 库，应用于实时建模领域。

实时特征

对于风控使用的 “ 全局计数器 ” 类特征指标，如某 IP 最近 1 小时登录注册数，基于 Flink 的状态计算，可以轻松处理此类特征。

对于流水数据聚合统计指标，可以借助 Flink 去关系型数据库依赖，减少对生产环境的影响。

参考链接：

Flink 官网 https://flink.apache.org/
