1.内存映射

1. 内存映射概述

内存映射（Memory Mapping）是一种将内核空间中的内存区域直接映射到用户空间的技术。通过这种方式，用户空间的应用程序可以直接访问内核内存，而无需通过 copy_to_user 和 copy_from_user 进行数据拷贝。这种机制可以显著提高数据传输的效率，尤其是在需要频繁访问大块内存的情况下。

内存映射的核心思想是利用虚拟内存机制，将内核内存的物理地址映射到用户空间的虚拟地址，使得用户空间可以直接访问内核内存。

2. 内核驱动中的 mmap 接口

在内核驱动中，为了支持内存映射，驱动程序需要实现 mmap 文件操作接口。

mmap 函数在内核中的定义如下：

int (*mmap) (struct file *, struct vm_area_struct *);

struct file *：指向文件结构体的指针，表示当前打开的文件。

struct vm_area_struct *：虚拟内存区域结构体，表示用户空间请求映射的内存区域。

mmap 函数的主要任务是将内核内存映射到用户空间，并设置相应的权限和属性。

3. 用户层调用的系统接口

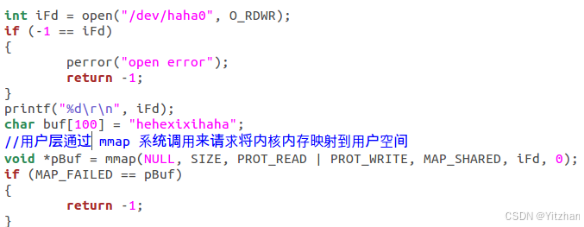

用户层通过 mmap 系统调用来请求将内核内存映射到用户空间。

mmap 的函数原型如下：

#include <sys/mman.h>

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);int munmap(void *addr, size_t length);

addr：用户指定的映射起始地址，通常设为 NULL，表示由系统自动选择地址。

length：要映射的内存区域大小（以字节为单位）。

prot：映射区域的保护标志，常用的有：

PROT_READ：可读。

PROT_WRITE：可写。

PROT_EXEC：可执行。

PROT_NONE：不可访问。

flags：映射的类型和行为标志，常用的有：

MAP_SHARED：共享映射，多个进程可以共享同一块内存。

MAP_PRIVATE：私有映射，对映射区域的修改不会反映到原始内存。

MAP_ANONYMOUS：匿名映射，不与文件关联。

fd：文件描述符，通常为设备文件的文件描述符。

offset：文件映射的偏移量。

mmap 返回值：成功时返回映射区域的起始地址，失败时返回 MAP_FAILED（通常是 (void *)-1）。

munmap 用于取消映射，参数为映射的起始地址和长度。

4. 内核中分配内存

在内核中，内存映射通常需要先分配一块内存，然后将这块内存映射到用户空间。

内核提供了多种内存分配函数，常用的有：

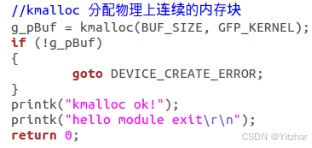

4.1 kmalloc

kmalloc 用于分配物理上连续的内存块。它的函数原型如下：

static __always_inline void *kmalloc(size_t size, gfp_t flags);

size：要分配的内存大小。

flags：分配标志，常用的有：

GFP_KERNEL：在内核空间分配内存，可能会阻塞。

GFP_ATOMIC：在中断上下文中分配内存，不会阻塞。

返回值：成功时返回指向分配内存的指针，失败时返回 NULL。

kmalloc 分配的内存是物理上连续的，适合用于需要高性能的场景。

4.2 vmalloc

vmalloc 用于分配虚拟上连续但物理上不连续的内存块。它的函数原型如下：

void *vmalloc(unsigned long size);

size：要分配的内存大小。

返回值：成功时返回指向分配内存的指针，失败时返回 NULL。

vmalloc 分配的内存虚拟地址是连续的，但物理地址可能不连续。它适合用于分配大块内存，但性能不如 kmalloc。

4.3 kfree 和 vfree

kfree：用于释放通过 kmalloc 分配的内存。

vfree：用于释放通过 vmalloc 分配的内存。

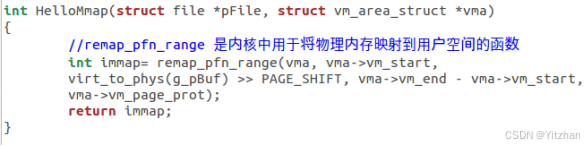

5. 映射内存函数 remap_pfn_range

remap_pfn_range 是内核中用于将物理内存映射到用户空间的函数。它的函数原型如下：

int remap_pfn_range(struct vm_area_struct *vma, unsigned long addr, unsigned long pfn, unsigned long size, pgprot_t prot);

vma：虚拟内存区域结构体，表示用户空间请求映射的内存区域。

addr：用户空间中的起始地址。

pfn：物理页帧号（Physical Frame Number），表示要映射的物理内存的起始页帧号。

size：要映射的内存大小。

prot：映射区域的保护标志，与 mmap 中的 prot 参数类似。

返回值：成功时返回 0，失败时返回负数错误码。

remap_pfn_range 的作用是将指定的物理内存区域映射到用户空间的虚拟地址空间中。

6. 示例代码

以下是一个简单的内存映射示例，展示了如何在内核驱动中实现 mmap 接口，并将内核内存映射到用户空间。

#include <linux/module.h>

#include <linux/fs.h>

#include <linux/mm.h>

#include <linux/uaccess.h>

#include <linux/slab.h>

#include <linux/vmalloc.h>

static struct file_operations fops;

static char *kernel_buffer;

static size_t buffer_size = 4096;

static int my_mmap(struct file *filp, struct vm_area_struct *vma){

unsigned long size = vma->vm_end - vma->vm_start;

if (size > buffer_size) {

return -EINVAL;

}

if (remap_pfn_range(vma, vma->vm_start, virt_to_phys(kernel_buffer) >> PAGE_SHIFT, size, vma->vm_page_prot)) {

return -EAGAIN;

}

return 0;}

static int my_open(struct inode *inode, struct file *filp){

kernel_buffer = kmalloc(buffer_size, GFP_KERNEL);

if (!kernel_buffer) {

return -ENOMEM;

}

return 0;}

static int my_release(struct inode *inode, struct file *filp){

kfree(kernel_buffer);

return 0;}

static struct file_operations fops = {

.mmap = my_mmap,

.open = my_open,

.release = my_release,};

static int __init my_init(void){

register_chrdev(240, "my_device", &fops);

return 0;}

static void __exit my_exit(void){

unregister_chrdev(240, "my_device");}

module_init(my_init);module_exit(my_exit);MODULE_LICENSE("GPL");

7. 总结

内存映射：通过 mmap 系统调用将内核内存映射到用户空间，避免数据拷贝，提高效率。

内核接口：驱动中需要实现 mmap 函数，使用 remap_pfn_range 将物理内存映射到用户空间。

用户接口：用户层通过 mmap 和 munmap 系统调用进行内存映射和取消映射。

内存分配：内核中使用 kmalloc 或 vmalloc 分配内存，映射时使用 remap_pfn_range。

通过内存映射，用户空间可以直接访问内核内存，避免了数据拷贝的开销，适用于需要高效数据传输的场景。

平台设备框架

1. 平台设备框架概述

平台设备框架（Platform Device Framework）是 Linux 内核中用于管理基于平台总线的设备和驱动的一种机制。

平台设备通常是那些不依赖于传统总线（如 PCI、USB）的设备，例如 SOC 内部的片上设备（如 GPIO、I2C、SPI 等）或外部外设。

平台设备框架提供了一种抽象层，使得设备驱动程序可以与设备独立开发，并通过总线（平台总线）进行匹配和交互。

平台设备框架的核心组件包括：

平台设备（Platform Device）：表示系统中实际的硬件设备。

平台驱动（Platform Driver）：驱动程序，负责与平台设备交互。

平台总线（Platform Bus）：内核中的一种虚拟总线，用于连接平台设备和平台驱动。

通过平台设备框架，内核可以自动匹配设备和驱动，简化了设备和驱动的注册和匹配过程。

2. 平台设备的注册与销毁

2.1 注册平台设备

平台设备的注册通过 platform_device_register 函数完成。平台设备在内核中以 struct platform_device 结构体表示。

int platform_device_register(struct platform_device *pdev);

pdev：指向 struct platform_device 结构体的指针，表示要注册的平台设备。

返回值：

0：表示注册成功。

负数：表示注册失败，返回值为错误码。

struct platform_device 结构体

struct platform_device 结构体定义如下：

struct platform_device {

const char *name; // 设备名称，用于匹配驱动

int id; // 设备 ID，通常为 -1 表示唯一的设备

struct device dev; // 设备结构体，包含设备的基本信息

u32 num_resources; // 资源数量

struct resource *resource; // 资源数组，描述设备的硬件资源（如内存、IRQ）};

name：设备的名称，用于与对应的驱动程序匹配。

id：设备的唯一标识符，通常为 -1 表示唯一的设备。

dev：设备结构体，包含了设备的基本信息，如设备的父设备、设备的总线等。

resource：设备的硬件资源描述，通常包括内存映射区域、IRQ 等。

示例代码：注册平台设备

#include <linux/platform_device.h>

static struct resource my_device_resources[] = {

[0] = {

.start = 0x10000000, // 假设的内存起始地址

.end = 0x10000fff, // 假设的内存结束地址

.flags = IORESOURCE_MEM, // 内存资源

[1] = {

.start = 10, // 假设的 IRQ 号

.end = 10,

.flags = IORESOURCE_IRQ, // IRQ 资源

},};

static struct platform_device my_device = {

.name = "my_device", // 设备名称

.id = -1, // 唯一设备

.num_resources = ARRAY_SIZE(my_device_resources),

.resource = my_device_resources,};

static int __init my_device_init(void){

return platform_device_register(&my_device);}

static void __exit my_device_exit(void){

platform_device_unregister(&my_device);}

module_init(my_device_init);module_exit(my_device_exit);MODULE_LICENSE("GPL");

2.2 销毁平台设备

平台设备的销毁通过 platform_device_unregister 函数完成。该函数用于注销已经注册的平台设备。

void platform_device_unregister(struct platform_device *pdev);

pdev：指向要注销的平台设备的指针。

3. 平台驱动的注册与卸载

3.1 注册平台驱动

平台驱动的注册通过 platform_driver_register 函数完成。平台驱动在内核中以 struct platform_driver 结构体表示。

int platform_driver_register(struct platform_driver *drv);

drv：指向 struct platform_driver 结构体的指针，表示要注册的平台驱动。

返回值：

0：表示注册成功。

非零值：表示注册失败，返回值为错误码。

struct platform_driver 结构体

struct platform_driver 结构体定义如下：

struct platform_driver {

int (*probe)(struct platform_device *); // 设备匹配成功时调用

int (*remove)(struct platform_device *); // 设备移除时调用

void (*shutdown)(struct platform_device *); // 设备关闭时调用

int (*suspend)(struct platform_device *, pm_message_t state); // 设备挂起时调用

int (*resume)(struct platform_device *); // 设备恢复时调用

struct device_driver driver; // 驱动结构体

const struct platform_device_id *id_table; // 设备 ID 表，用于匹配设备};

probe：设备匹配成功时调用的函数，用于初始化设备。

remove：设备移除时调用的函数，用于释放资源。

driver：驱动结构体，包含了驱动程序的基本信息，如驱动的名称、拥有者等。

id_table：设备 ID 表，用于匹配设备。

示例代码：注册平台驱动

#include <linux/platform_device.h>

static int my_driver_probe(struct platform_device *pdev){

printk(KERN_INFO "My device probed!\n");

return 0;}

static int my_driver_remove(struct platform_device *pdev){

printk(KERN_INFO "My device removed!\n");

return 0;}

static struct platform_driver my_driver = {

.probe = my_driver_probe,

.remove = my_driver_remove,

.driver = {

.name = "my_device", // 驱动名称，用于匹配设备

.owner = THIS_MODULE,

},};

static int __init my_driver_init(void){

return platform_driver_register(&my_driver);}

static void __exit my_driver_exit(void){

platform_driver_unregister(&my_driver);}

module_init(my_driver_init);module_exit(my_driver_exit);MODULE_LICENSE("GPL");

3.2 卸载平台驱动

平台驱动的卸载通过 platform_driver_unregister 函数完成。该函数用于注销已经注册的平台驱动。

void platform_driver_unregister(struct platform_driver *drv);

drv：指向要注销的平台驱动的指针。

4. 平台总线的设备与驱动匹配机制

平台总线在内核中是一个虚拟总线，用于连接平台设备和平台驱动。

平台设备和驱动的匹配机制如下：

设备名称匹配：设备和驱动通过 name 字段进行匹配。如果设备的 name 与驱动的 name 相同，则匹配成功。

设备 ID 表匹配：如果驱动提供了 id_table，内核会根据设备的 id 进行匹配。

父设备匹配：如果设备和驱动有共同的父设备，也可能进行匹配。

一旦匹配成功，内核会调用驱动的 probe 函数，初始化设备。

5. 总结

平台设备框架：Linux 内核中用于管理平台设备和驱动的机制，简化了设备和驱动的注册与匹配。

平台设备：通过 platform_device_register 注册，platform_device_unregister 注销。

平台驱动：通过 platform_driver_register 注册，platform_driver_unregister 注销。

匹配机制：设备和驱动通过名称、ID 表等进行匹配，匹配成功后调用驱动的 probe 函数。

平台设备框架是嵌入式 Linux 系统中管理片上设备和外设的重要机制，通过它，设备和驱动可以独立开发，并通过总线进行自动匹配。
