移通创联RS232转PROFINET网关在汽车行业的应用案例

RS232转PROFINET网关在汽车行业的应用案例

本文主要介绍移通创联生产的RS232转ProfiNet网关在汽车行业中条码扫描方面的使用方法。

案例说明：移通创联生产的RS232转ProfiNet网关YT-PN-04在此项目使用时，不需要进行复杂的编程，只需根据扫码枪每次扫码，传上来的最大字节数，进行简单的配置即可。所以在使用本转换网桥时，需要关心的以下几点：

（1） 被连扫码枪属于哪种工作方式？

本产品RS232转ProfiNet网关YT-PN-04通过配置，支持4 种的工作方式：

1.发收发收 2.发发 3.收发收发 4.收收。

本案例中，汽车生产线上的条码打印机，根据底盘排产计划打印整车VIN号，扫描整车VIN号，系统自动生成上线序列号，同时驱动刻字机，把对应的VIN号刻在底盘上。所以 RS232转ProfiNet网关YT-PN-04只需设置成收收模式即可。

（2） 被连扫码枪设备的通讯速率是多少？

本产品RS232转ProfiNet网关YT-PN-04支持的波特率包括：300、600、1200、 2400、4800、9600、19.2K、38.4 K、57.6K、115.2K等：

本例扫码枪的和RS232转ProfiNet网关YT-PN-04接口的通讯速率为9600bit/s。

（3） 扫码枪通讯接口是什么？

本产品ProfiNet转Rs网关支持2种通讯接口：

如果是RS232接口，那对应的产品型号：YT-PN-04;

如果是RS485接口，那对应的产品型号：YT-PN-03;

本例扫码枪是RS232接口，所以使用YT-PN-04.

（4） 扫码枪每次扫描上来的数据长度是多少？

本产品RS232转ProfiNet网关YT-PN-04支持输入数据长度500个字节，输出数据长度500个字节。输入和输出总数据长度1000个字节。

本案例中扫描的VIN号共17位字符，所以只需配置输出17个字节的数据长度。

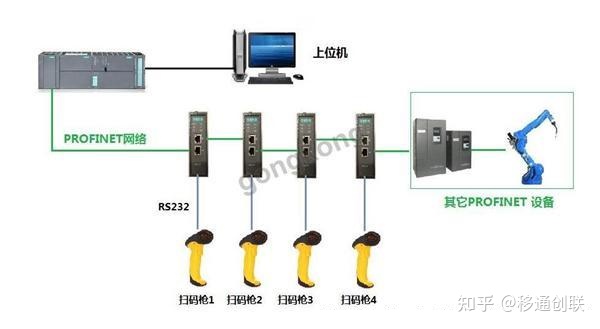

3.应用网络简图：

4.案例配置：创建新项目导入GSD ：

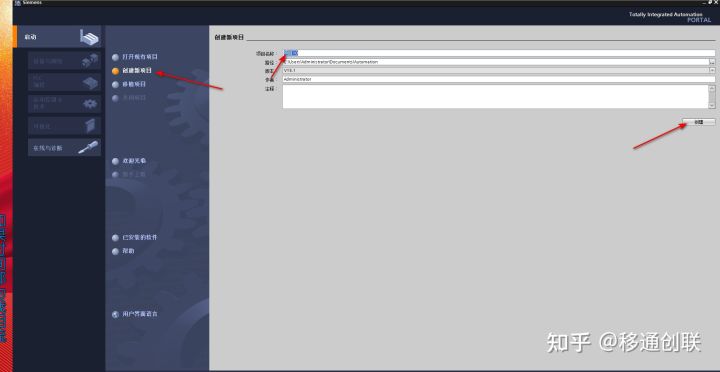

(1) 打开博途软件 “TIA Portal V13 ”创建新项目— 输入项目名称，选取项目保存路径，然后选择“创建”按钮，建立新项目，图4-1：

图4-1 新建项目

（2）点击添加新设备，本例选取的是西门子PLC1200，如图4-2：选取所应用的PLC型号，点击“确认”，进入硬件组态界面。

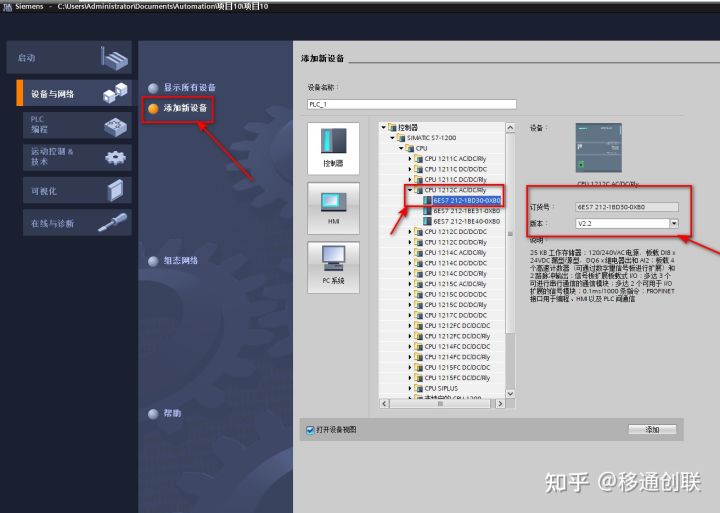

图4-2 创建硬件组态

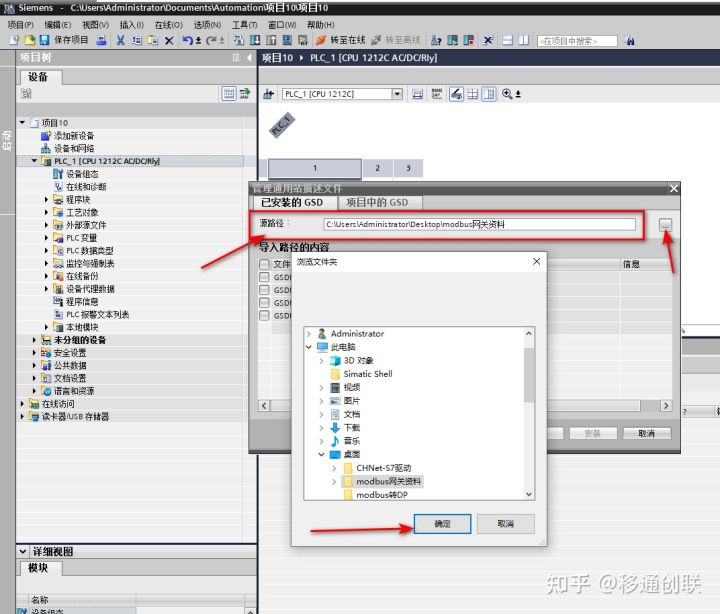

（3）在“选项”窗口选择“管理通用站文件GSD”，安装GSD文件。如图4-3、图4-4

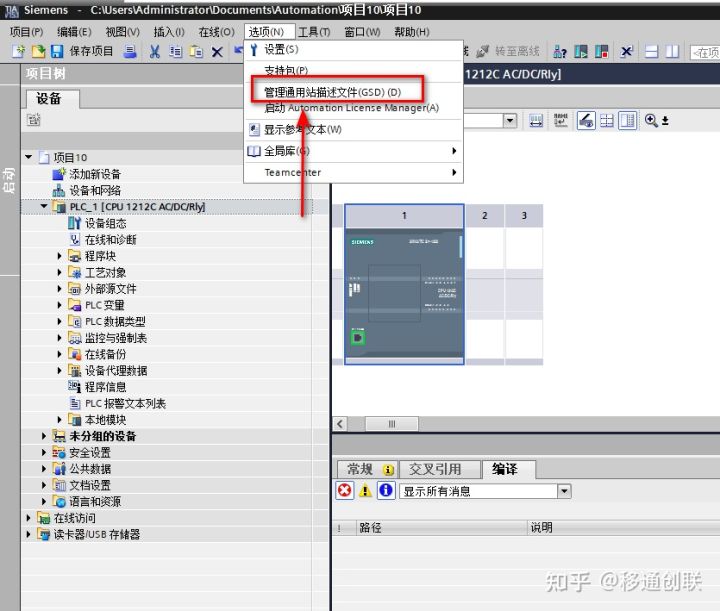

图4-3 安装GSD文件（1）

图4-4 安装GSD文件（2）

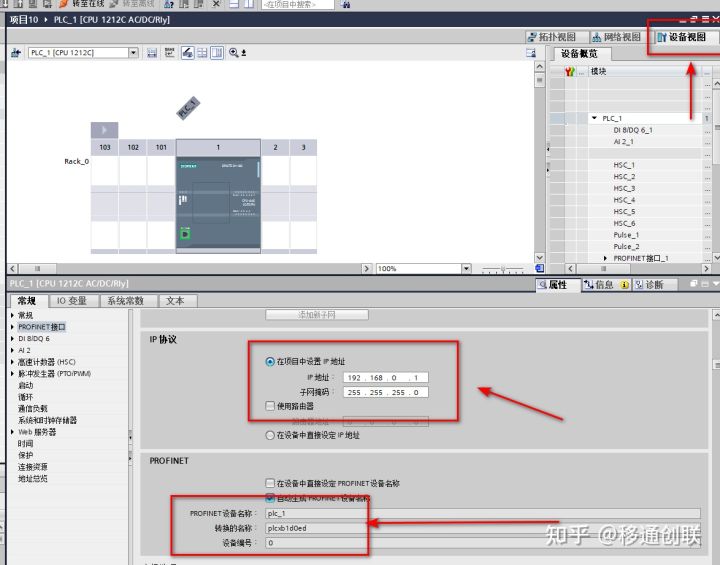

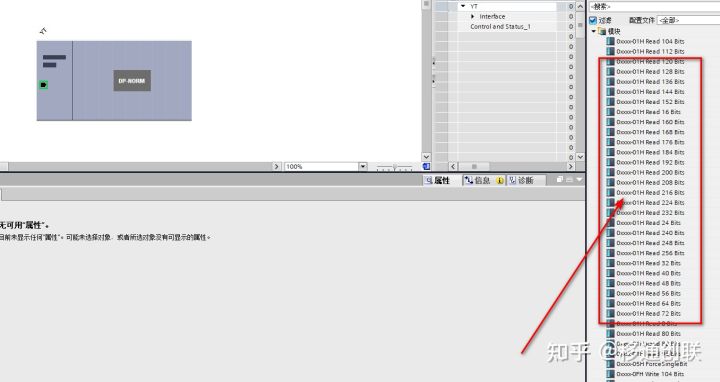

（5） 设备组态-----进行网关的硬件组态，如图4-5，4-6 ，4-7，4-8，4-9。

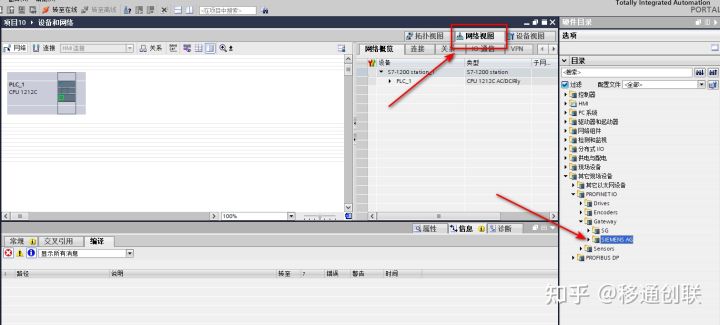

图4-5 硬件组态（1）

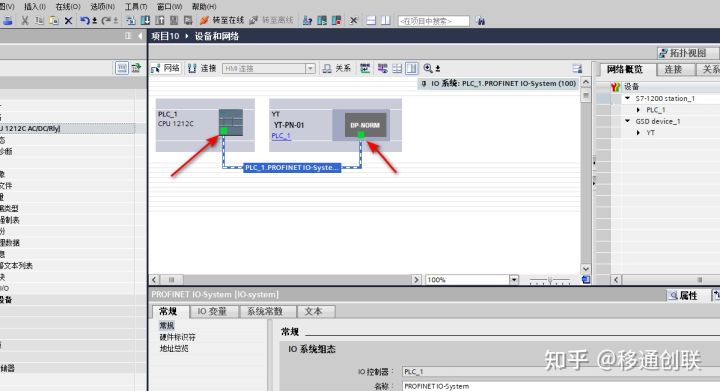

图4-6 硬件组态（2）

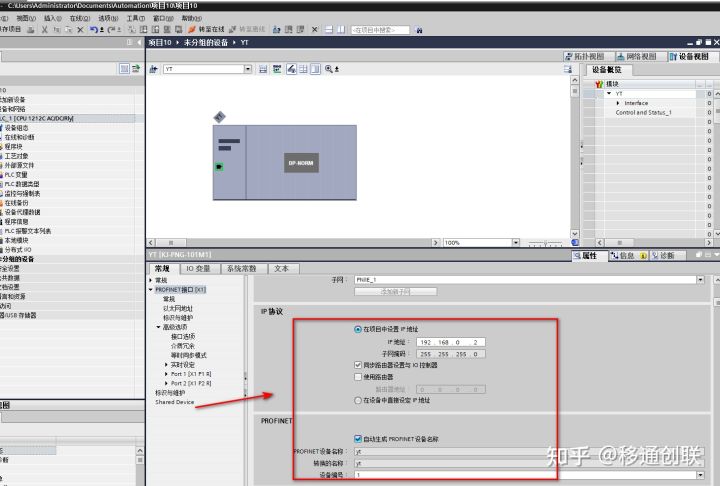

图4-7硬件组态（3）

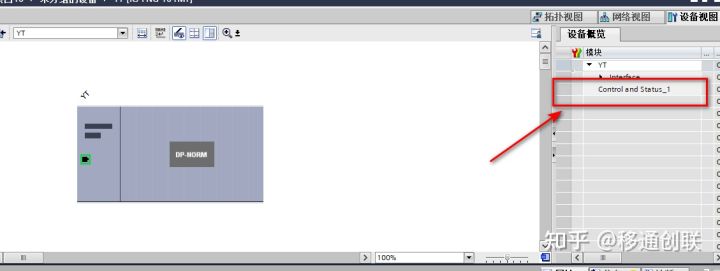

图4-8硬件组态（4）

图4-8硬件组态（5）

（6） 硬件组态----配置输入的数据量，如图4-9：

图4.9 配置输入的数据量

（7） 根据扫码枪的通讯格式及通讯方式，进行配置4-10：

因为网关是收收模式，所以MS Choose 选择Slave。其中收发收发也选择该模式。

如果是发发或者发收发收模式则MS Choose 选择Master。

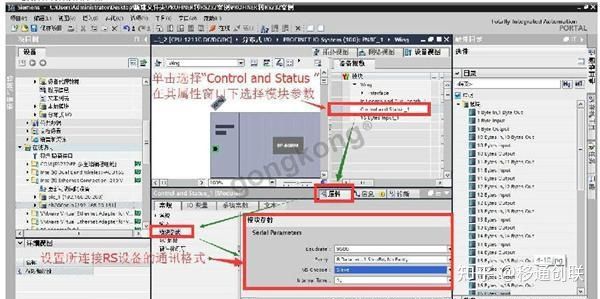

图4-10 配置通讯波特率及网关RS232转ProfiNet网关YT-PN-04工作模式

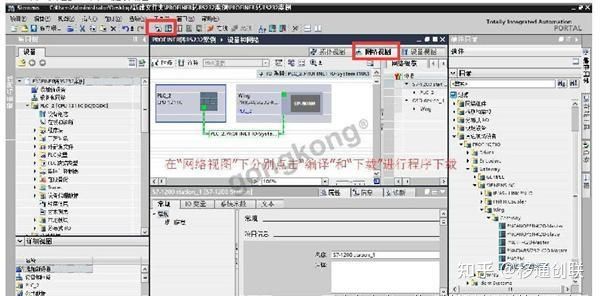

（8） 硬件组态----编译下载程序，如图4-11

图4-11 下载PLC程序

（9） 读数据测试 ：如图4-12,4-13.

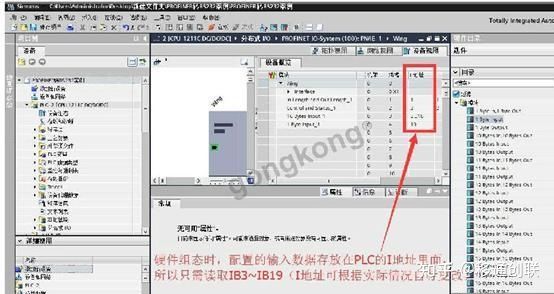

图4-12 确定读取数据的存放地址

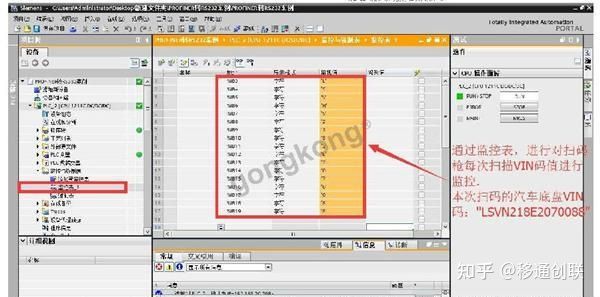

图4-13 读取数据值

总结：经过上面简单的配置，用户可以通过RS232转ProfiNet网关YT-PN-04很轻松的完成在ProfiNet网络读取和扫码枪扫描上来的值。
