STM32 USART

一、基本原理

通信接口

  • 通信的目的:将一个设备的数据传送到另一个设备,扩展硬件系统

  • 通信协议:制定通信的规则,通信双方按照协议规则进行数据收发

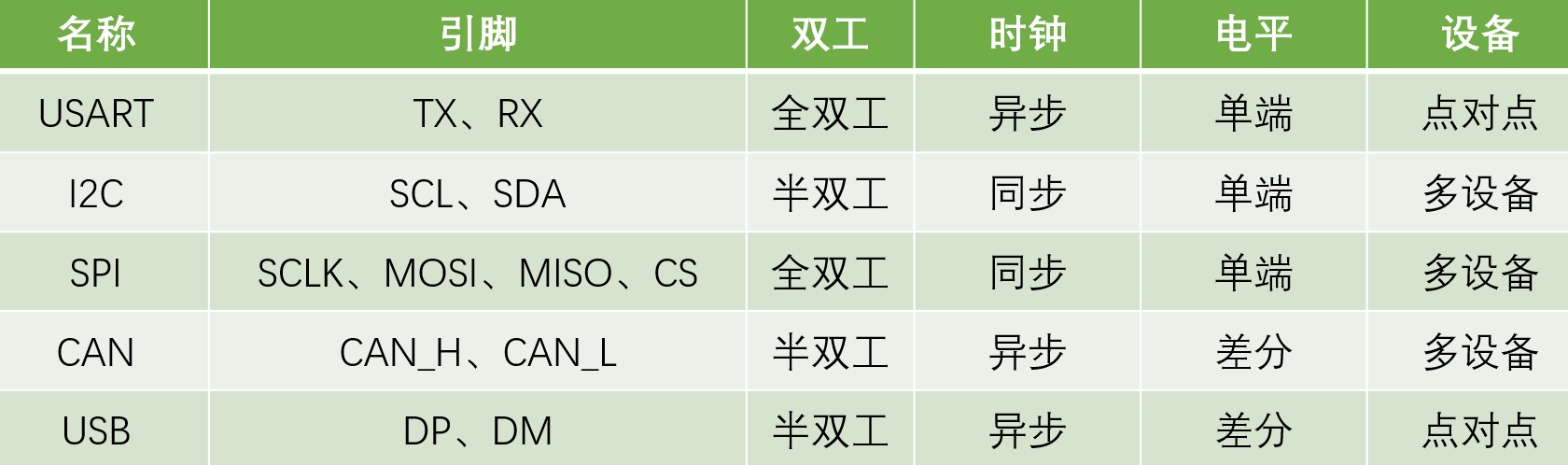

芯片内的通信接口

image-20220925215830473

同步靠时钟线,异步靠波特率

串口通信

  • 串口是一种应用十分广泛的通讯接口,串口成本低、容易使用、通信线路简单,可实现两个设备的互相通信

  • 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信,极大地扩展了单片机的应用范围,增强了单片机系统的硬件实力

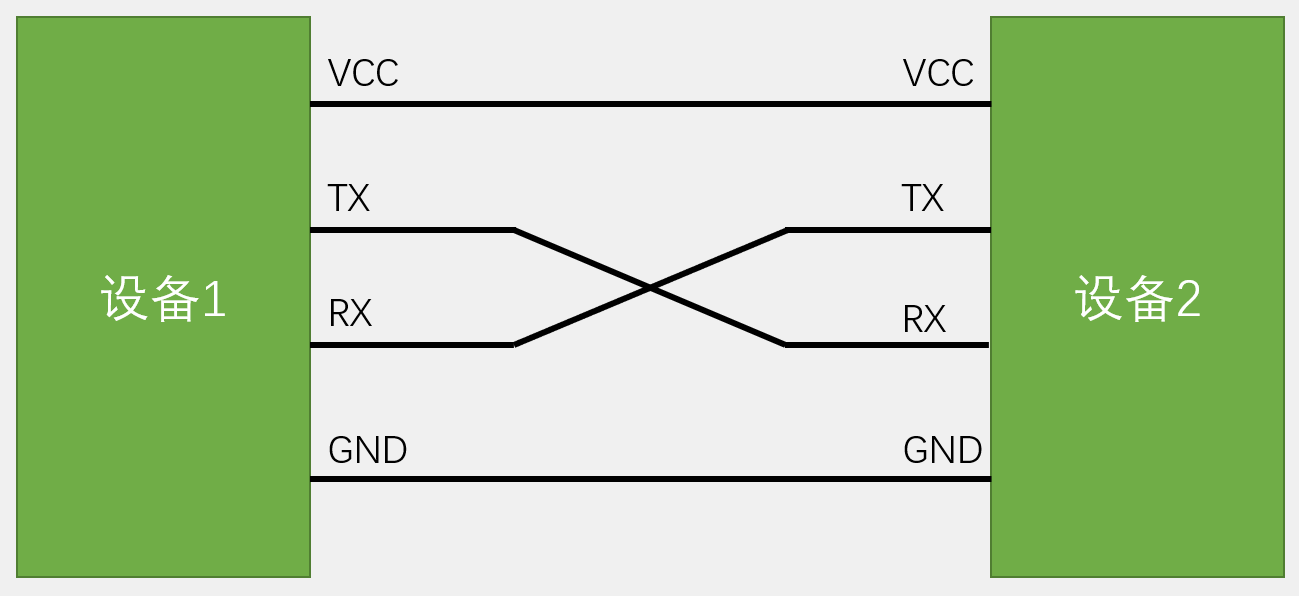

硬件电路

  • 简单双向串口通信有两根通信线(发送端TX和接收端RX)

  • TX与RX要交叉连接

  • 当只需单向的数据传输时,可以只接一根通信线

  • 当电平标准不一致时,需要加电平转换芯片

image-20220925220519566

电平标准

电平标准是数据1和数据0的表达方式,是传输线缆中人为规定的电压与数据的对应关系,串口常用的电平标准有如下三种:

  • TTL电平:+3.3V或+5V表示1,0V表示0

  • RS232电平:-3-15V表示1,+3+15V表示0

  • RS485电平:两线压差+2+6V表示1,-2-6V表示0(差分信号)

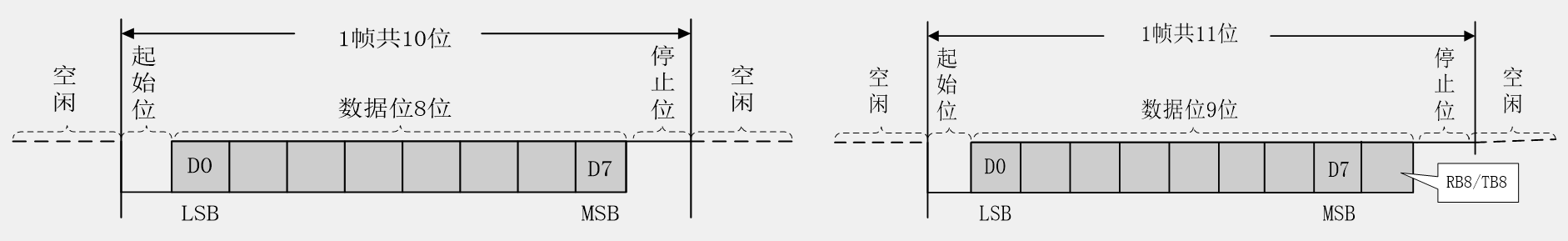

串口参数及时序

  • 波特率:串口通信的速率

  • 起始位:标志一个数据帧的开始,固定为低电平

  • 数据位:数据帧的有效载荷,1为高电平,0为低电平,低位先行

  • 校验位:用于数据验证,根据数据位计算得来

  • 停止位:用于数据帧间隔,固定为高电平

image-20220925220857239

USART

  • USART(Universal Synchronous/Asynchronous Receiver/Transmitter)通用同步/异步收发器

  • USART是STM32内部集成的硬件外设,可根据数据寄存器的一个字节数据自动生成数据帧时序,从TX引脚发送出去,也可自动接收RX引脚的数据帧时序,拼接为一个字节数据,存放在数据寄存器里

  • 自带波特率发生器,最高达4.5Mbits/s

  • 可配置数据位长度(8/9)、停止位长度(0.5/1/1.5/2)

  • 可选校验位(无校验/奇校验/偶校验)

  • 支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

  • STM32F103C8T6 USART资源: USART1、 USART2、 USART3

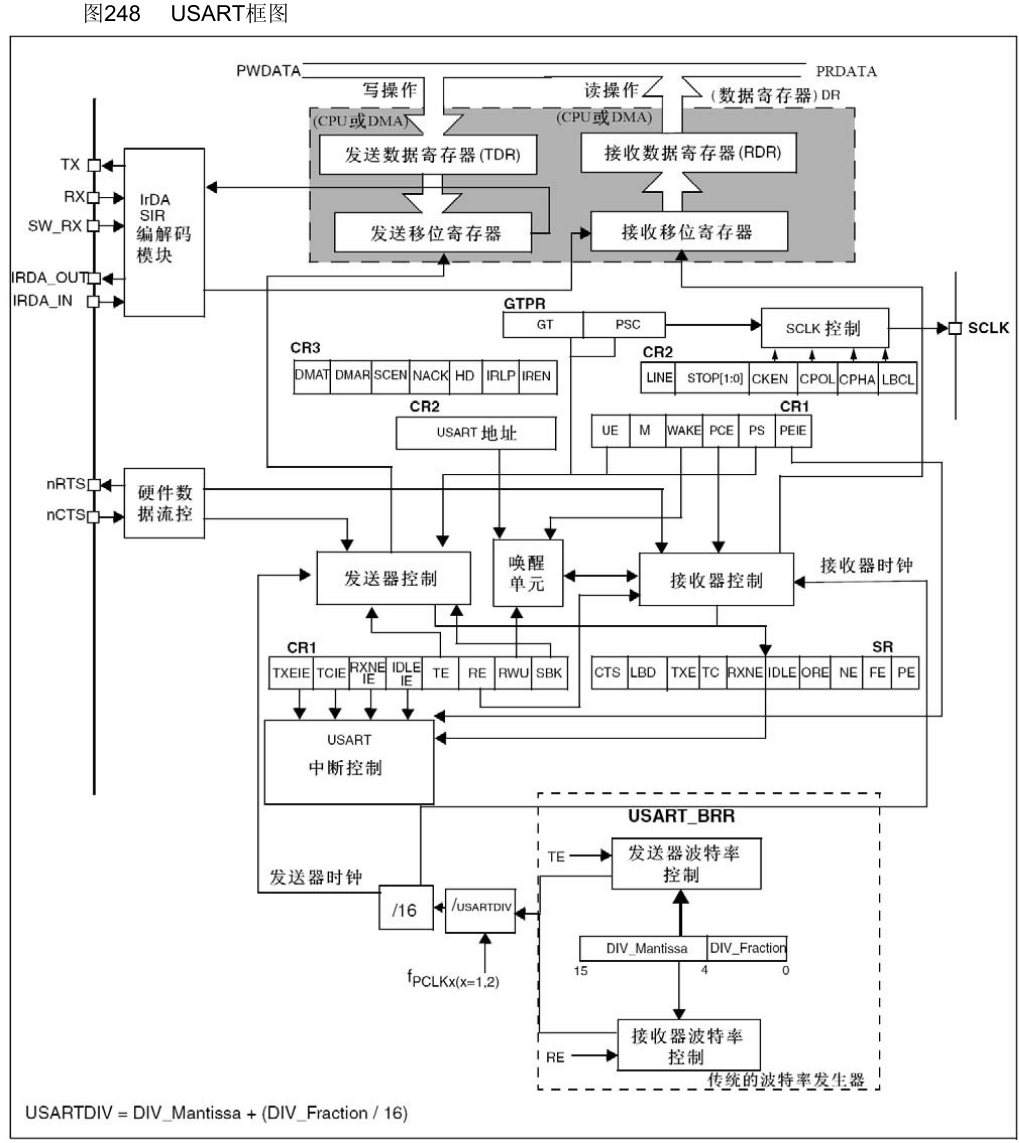

*USART框图

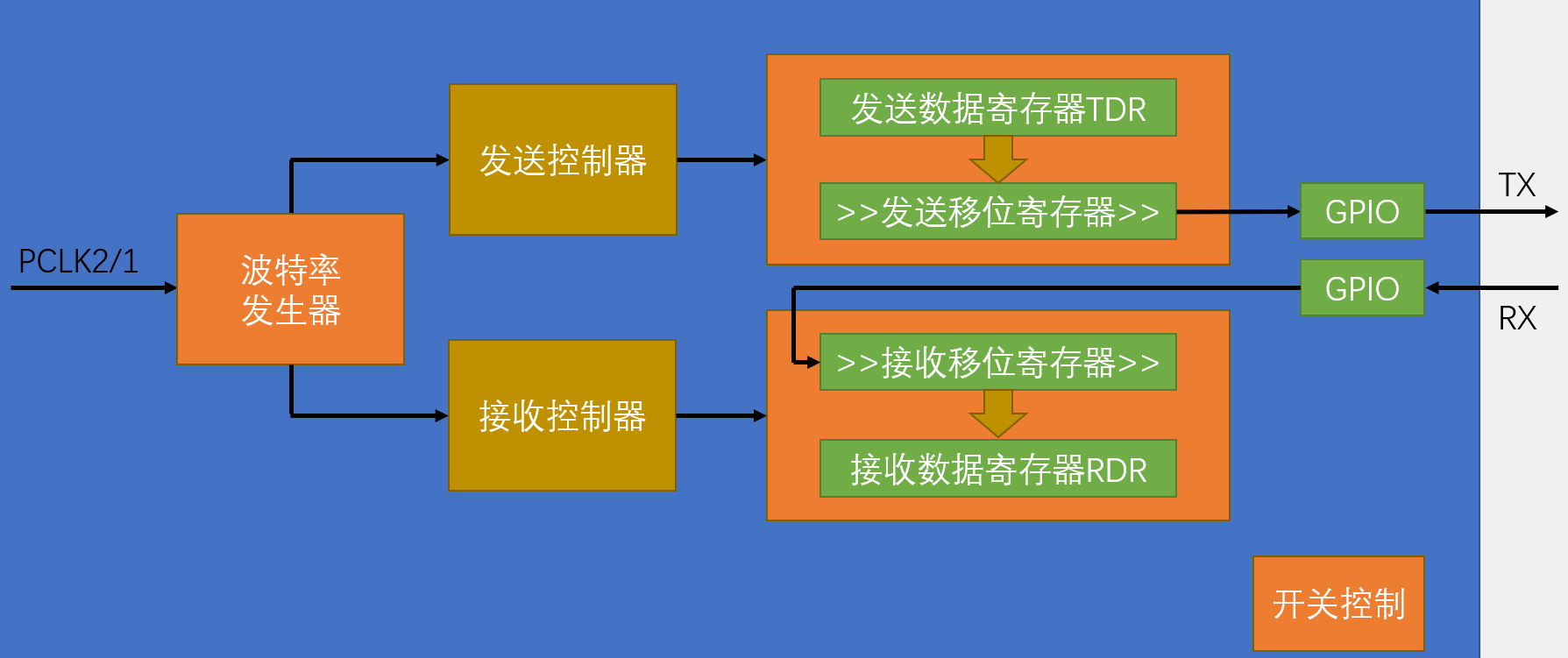

工作过程

发送时,硬件检测到有数据写到发送数据寄存器,就会检查当前发送移位寄存器是不是有数据移位,如果没有,数据会立刻全部放到发送移位寄存器,准备发送。当数据从TDR移动到发送移位寄存器后,会置标志位TXE(TX Empty)发送寄存器空,检查TXE标志位为1,就可以写入下一个数据。如果有,等待,一但数据移位完成,立马再放进去。有TDR和移位寄存器的双重缓存,可以保证连续发送数据的时候,数据帧之间不会有空闲,提高工作效率

接收同理RXNE

硬件数据流控:如果发送设备发的太快,接收设备来不及接收,就会出现丢弃或覆盖数据的现象,有了流控可以避免这个问题

nRTS(Request to send)请求发送,是输出脚。n是低电平有效

nCTS(Clear to send)清除发送,是输入脚,用于接收别人的nRTS

image-20220925224328804

image-20220925224446138

数据帧

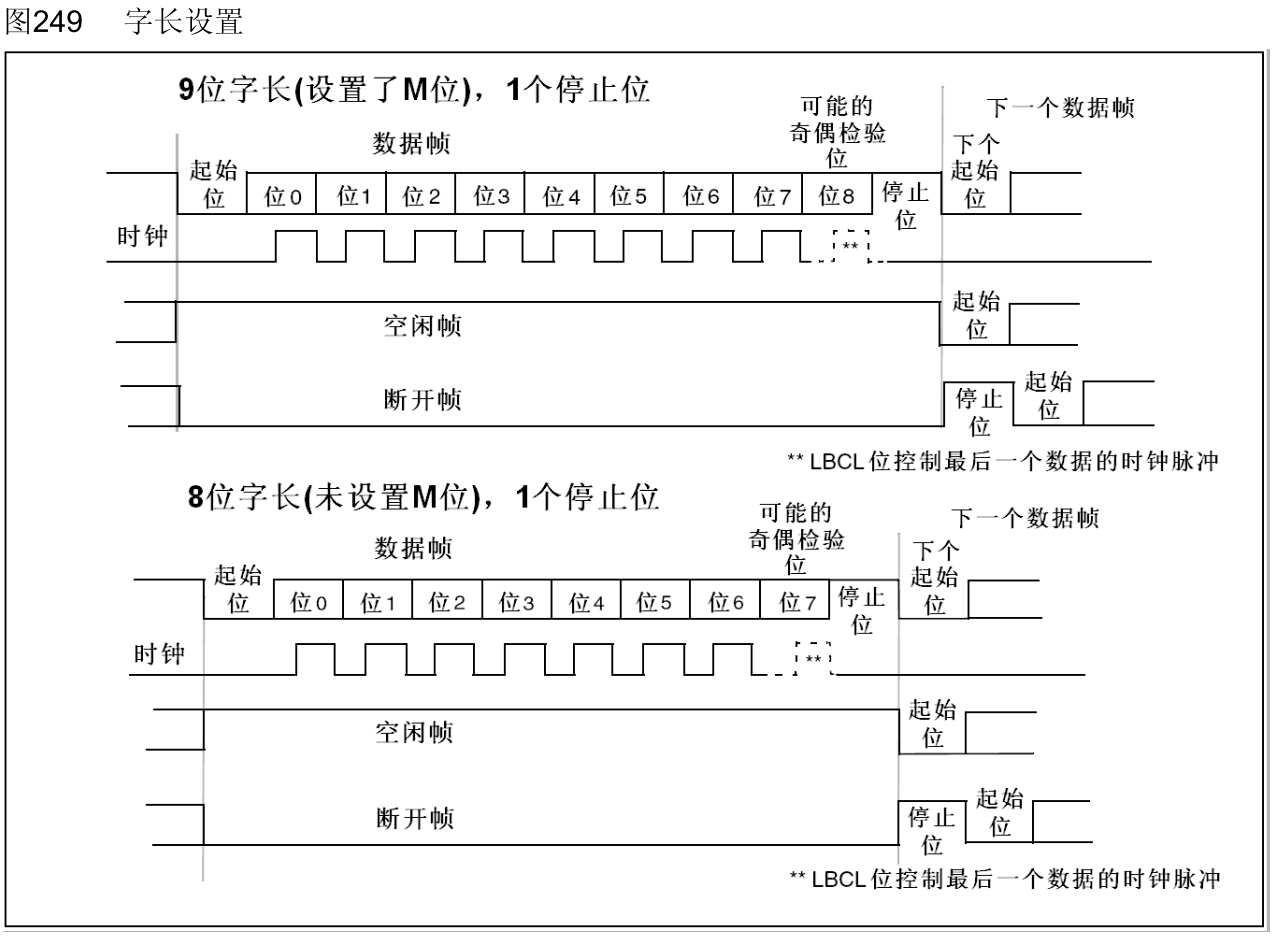

字长设置

9位选有校验

8位选无校验

image-20220925224740101

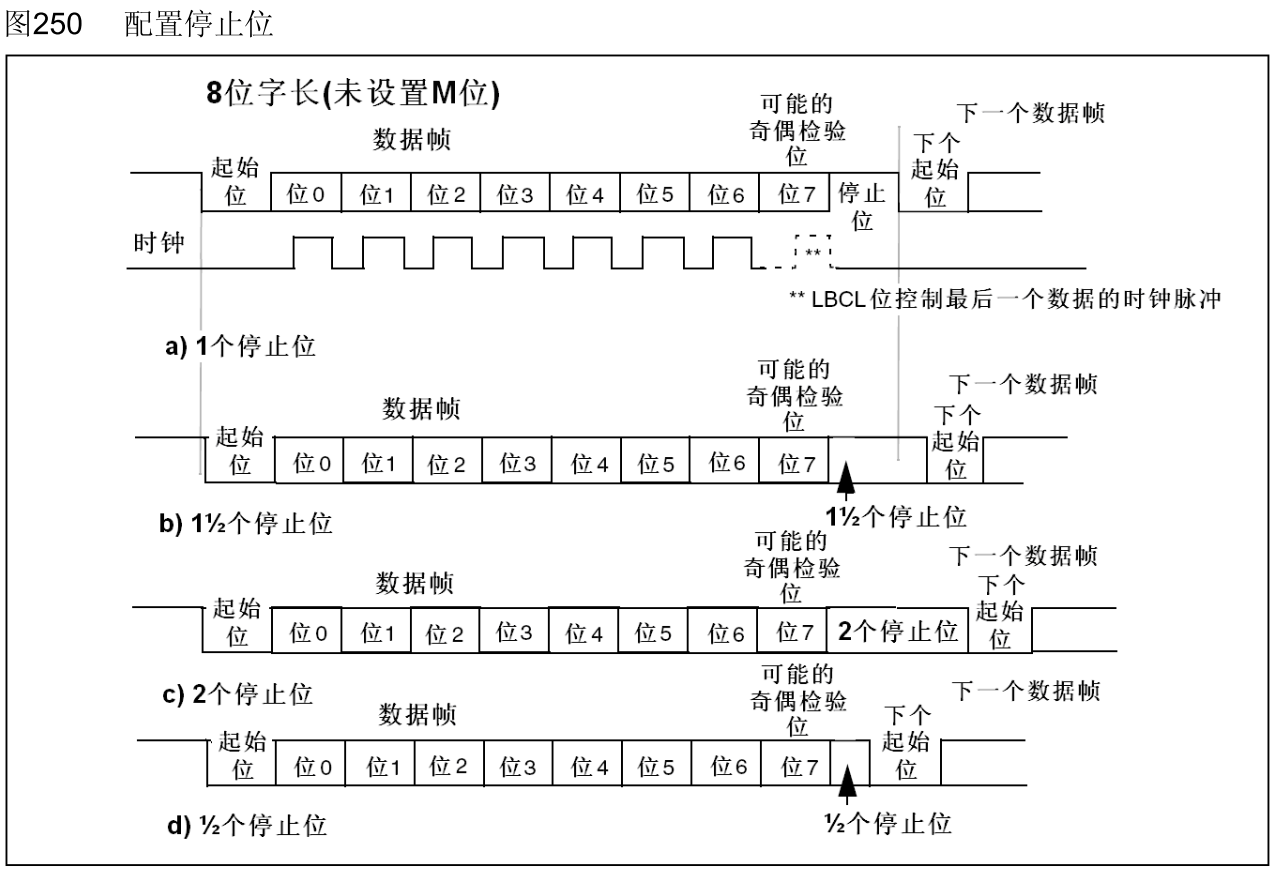

停止位

image-20220925224902742

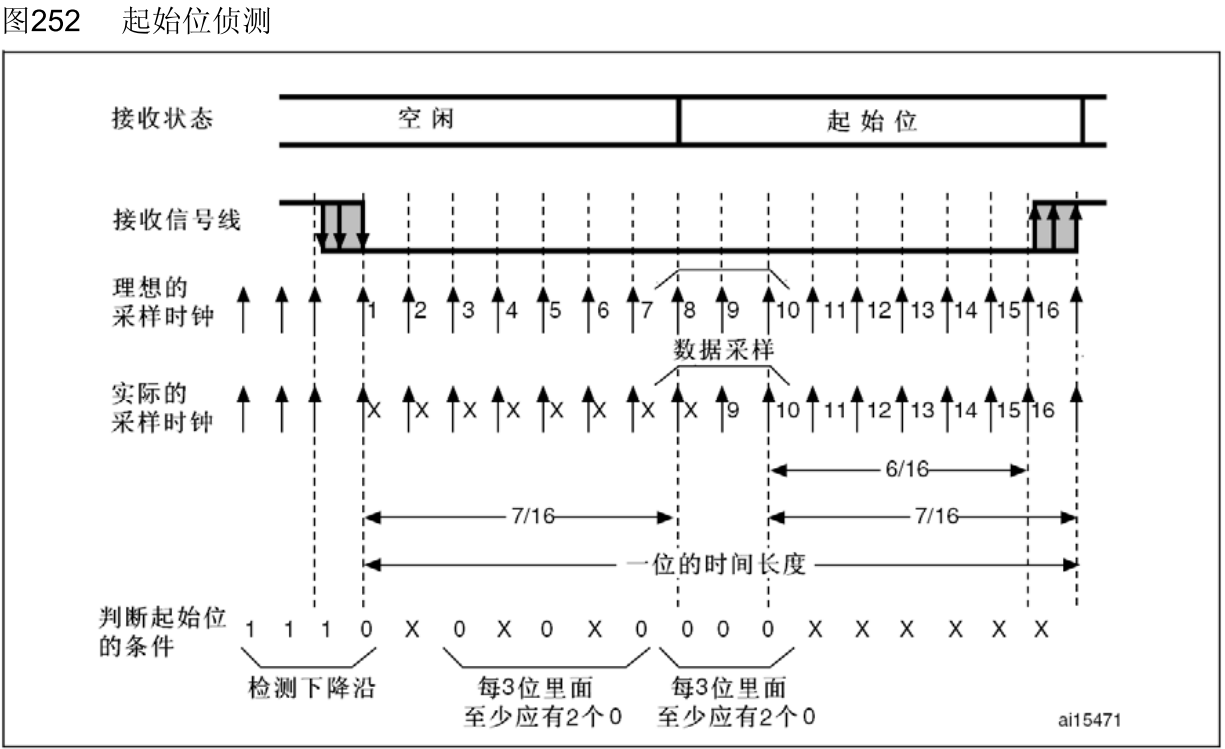

起始位侦测

对接收的要求更高

image-20220925225115600

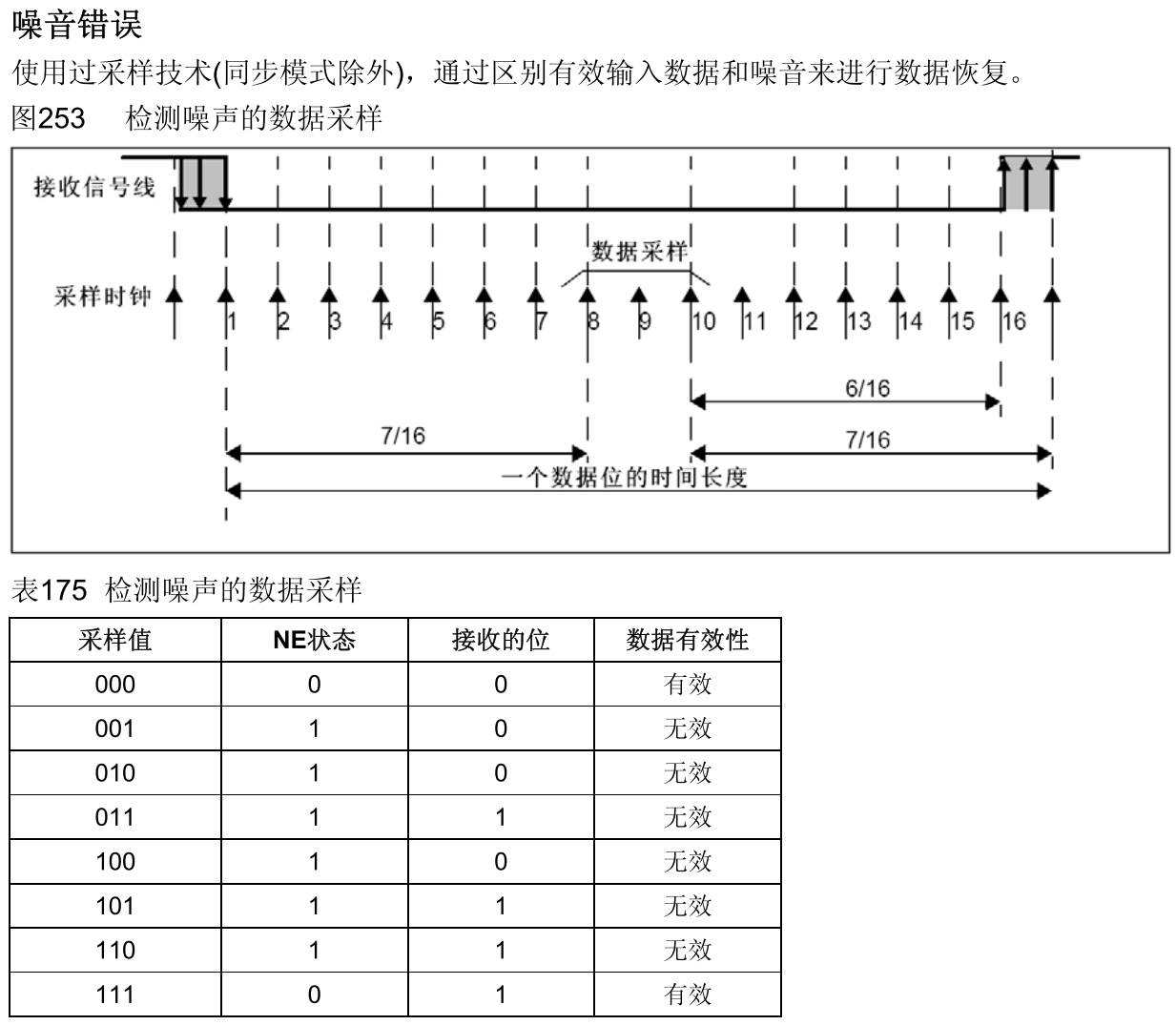

检测噪声的数据采样,有噪声在RXNE位的上升沿设置NE标志。

image-20220925225341770

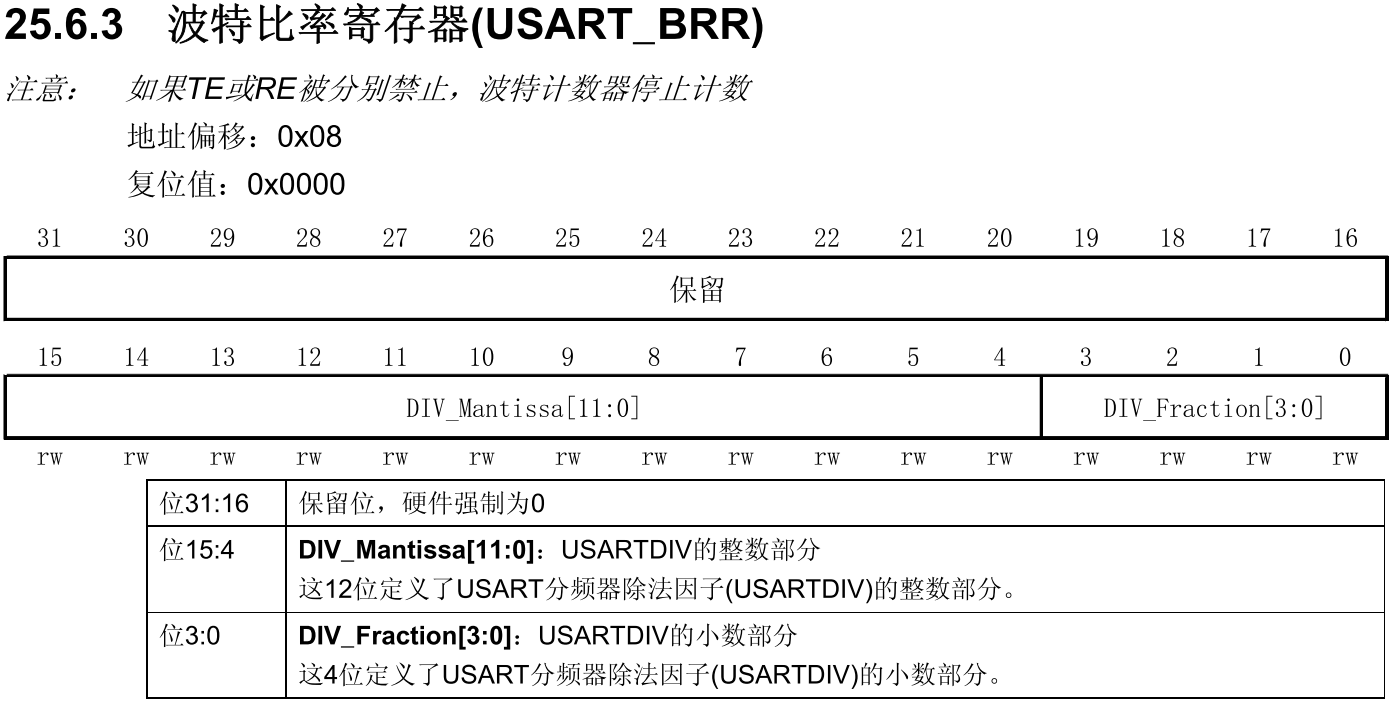

波特率发生器

  • 发送器和接收器的波特率由波特率寄存器BRR里的DIV确定,带小数,更准确

  • 计算公式:波特率 = fPCLK2/1 / (16 * DIV)

image-20220925225739070

二、USART库函数

image-20220925230801642

串口发送

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1, &USART_InitStructure);

	USART_Cmd(USART1, ENABLE);
}

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

uint32_t Serial_Pow(uint32_t X, uint32_t Y)  //次方
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}

void Serial_SendNumber(uint32_t Number, uint8_t Length)    //和OLED中原理一样
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');  //取每一位数加偏移
	}
}

int fputc(int ch, FILE *f)                  //使用printf,需勾选下图的MicroLIB
{
	Serial_SendByte(ch);
	return ch;
}

void Serial_Printf(char *format, ...) //封装sprintf,使多个串口都能使用printf(C语言对可变参数的使用 ...可变参数列表)
{
	char String[100];
	va_list arg;
	va_start(arg, format);
	vsprintf(String, format, arg);
	va_end(arg);
	Serial_SendString(String);
}

	uint8_t MyArray[] = {0x42, 0x43, 0x44, 0x45};
	Serial_SendArray(MyArray, 4);

	Serial_SendString("\r\nNum1=");

	Serial_SendNumber(111, 3);

	printf("\r\nNum2=%d", 222);

	char String[100];
	sprintf(String, "\r\nNum3=%d", 333);
	Serial_SendString(String);

	Serial_Printf("\r\nNum4=%d", 444);
	Serial_Printf("\r\n");

image-20220925232435695

串口输出中文

  • 1、UTF-8解决方案,对应串口助手也选UTF-8接收

image-20220925233357978

  • 2、切换为GB2312编码

image-20220925233521332

串口发送+接收

uint8_t Serial_RxData;
uint8_t Serial_RxFlag;

void Serial_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1, ENABLE);
}

void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

void Serial_SendString(char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i ++)
	{
		Serial_SendByte(String[i]);
	}
}

uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y --)
	{
		Result *= X;
	}
	return Result;
}

void Serial_SendNumber(uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');
	}
}

int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);
	return ch;
}

void Serial_Printf(char *format, ...)
{
	char String[100];
	va_list arg;
	va_start(arg, format);
	vsprintf(String, format, arg);
	va_end(arg);
	Serial_SendString(String);
}

uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)
	{
		Serial_RxFlag = 0;
		return 1;
	}
	return 0;
}

uint8_t Serial_GetRxData(void)
{
	return Serial_RxData;
}

void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)
	{
		Serial_RxData = USART_ReceiveData(USART1);
		Serial_RxFlag = 1;
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
	}
}

三、USART CubeMX

待补充

四、USART寄存器

【25.6】

image-20220925230312769

状态寄存器(USART_SR)

数据寄存器(USART_DR)

波特比率寄存器(USART_BRR)

控制寄存器 1(USART_CR1)

控制寄存器 2(USART_CR2)

控制寄存器 3(USART_CR3)

保护时间和预分频寄存器(USART_GTPR)

USART概念部分 发送移位寄存器—TX,RX—接收移位寄存器发送数据寄存器和接收数据寄存器占用同一个地址,在程序上只表现为一个寄存器,就是数据寄存器DR,实际硬件中分成两个,一个用于发送的TDR,一个用于接收的RDR,TDR只写,RDR只读当进行写操作时,数据就写到TDR,当进行读操作时,数据就从RDR读出发送移位寄存器,把数据一位一位的移出去,接收移位寄存器,把数据一位一位的读进来。 阅读详情
