认识UML

导图

面向对象

【面向对象和面向过程的区别】

面向对象：
①抽象----抽象出有哪些对象，进而得出有哪些类；
②封装-----对用户隐藏实现过程，将其封装成一个整体，只留接口；

形象一点阐述就是：面向对象就是着眼于事物，关注点在于事物的功能，是为了描叙某个事物在整个解决问题的步骤中的行为。
eg: 机房收费系统这个项目，关注点在于这个项目上，（项目开发规则，项目开发人员的行为，项目经理的行为等等）关注的都在涉及这个项目的对象的整个过程中的行为上。

面向过程：
以过程为中心
就是分析出解决问题所需要的步骤，然后用函数把这些步骤一步一步实现，使用的时候一个一个依次调用就可以了。

形象一点阐述就是：面向过程就是着眼于事物的过程，具有顺序性，按步骤一步一步执行，关注点在每一个步骤的实现，每一个步骤的操作（方法）

eg: 机房收费系统这个项目，关注点在做项目的过程，（先分析需求，然后进行可行性分析，代码编写，代码调试，代码维护，等等）关注点在于这些各个不同的过程的实现。

【面向对象的三个特性】

多态性：

同一个命令，但是不同的对象收到该命令，产生的行为不同（多种状态）

继承性：

继承到父类的属性和方法

封装性

封装成一个整体，实现信息隐藏

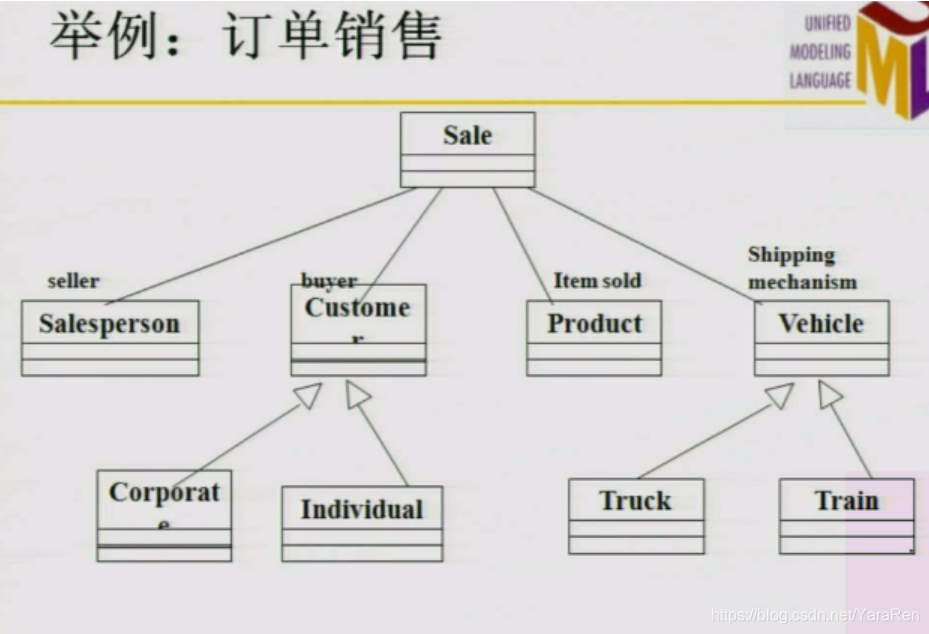

【面向对象的应用】

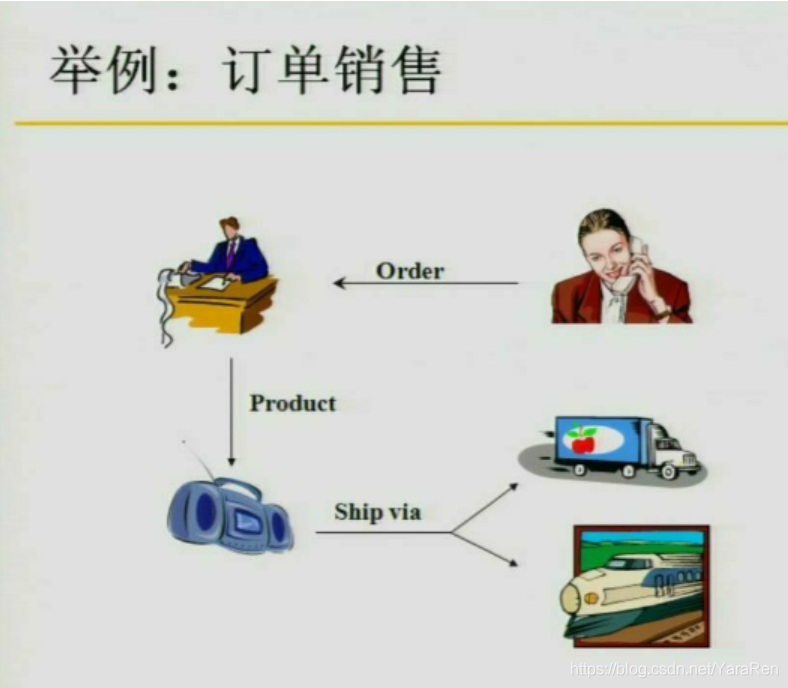

针对上图，利用面向对象的思路进行分析：

认准有哪些类，联系，方法（对类进行抽象，找到其中对应的关系，操作方法进行分析。）

UML的构成

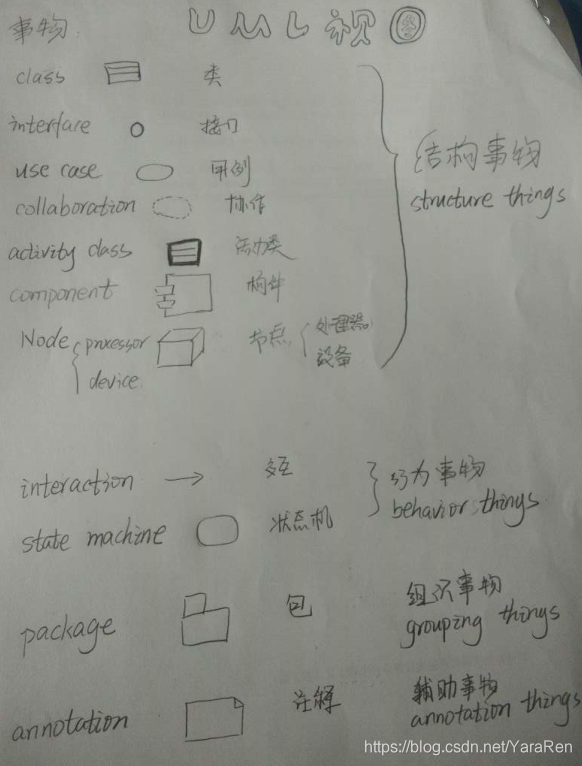

事物：

结构事物	行为事物	分组事物	助记事物
Class	Interaction	Package	Notes
Interface	State Mechanism
Collaboration（协作）
Use Case
Active Class
Components（构件）
Nodes（节点）

关系：

关联（Association）

依赖（Dependency）

泛化（Generalization）

实现（Realization）

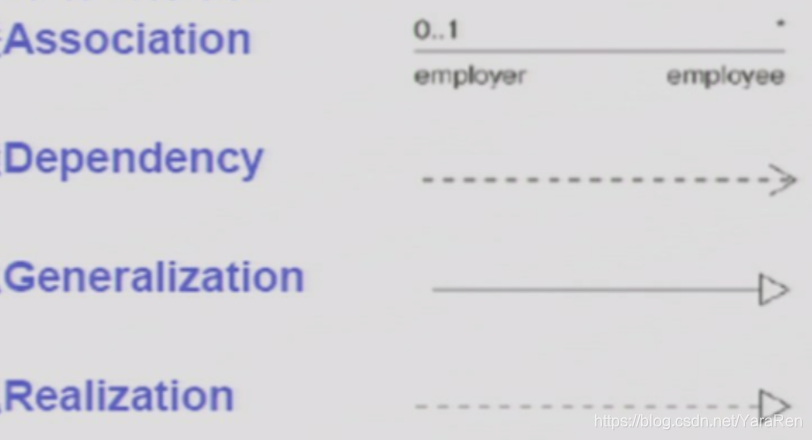

表示方法如下：

UML建模

建模原则

? 选择建立什么样的模型对如何发现和解决问题具有重要影响

? 每个模型可以有多种表达方式

?最好的模型总是能够切合实际

? 孤立的模型是不完整的

建模工具

Rational Rose

StarUML

UML图

use case diagram(用例图)

class diagram(类图)

object diagram（对象图）

state diagram（状态图）

component diagram（构件图）

deployment diagram（部署图）

collaboration diagram（协作图）

sequence diagram（序列图）

activity diagram（活动图）

其中序列图和协同图可以合称为交互图
