UML简单认识

UML (unified modeling language),统一建模语言

uml包含多种图表，本处仅记录常见的两种

类图(class diagram)

从上到下，每一块称为

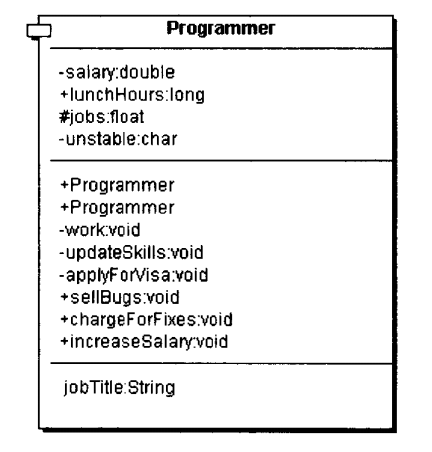

1. 类名
2. 属性清单
3. 方法清单
4. 性质清单

符号 + public
符号 - private
符号 # protected

性质清单是什么？

性质是由一个属性，即有一个内部变量，一个赋值函数，和一个取值函数组成的结构

常见的如： 一个属性及对应的 get 与 set 方法

类图中的常见关系

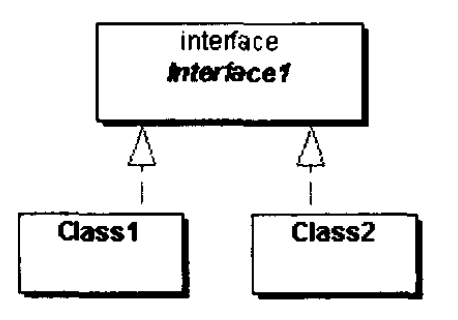

1. 一般关系 如： 一般的继承与实现

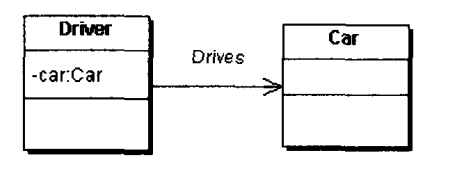

2. 关联关系 如： 司机驾驶汽车

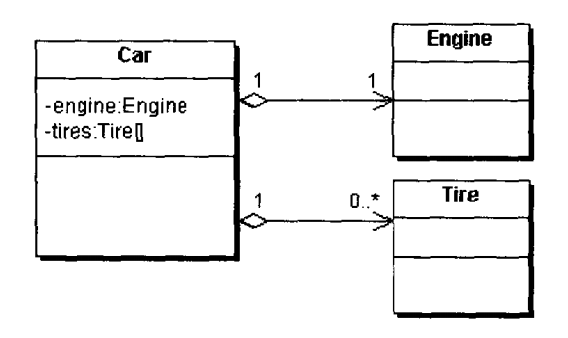

3. 聚合关系 是强关联的一种，如： 汽车与车轮，引擎

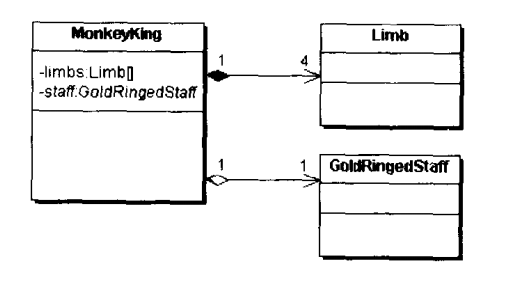

4. 合成关系 比聚合关联性更强 如: 美猴王与四肢

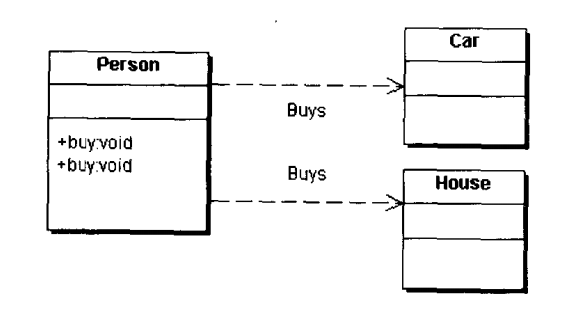

5. 依赖关系 如： 人买的车，买的房



时序图

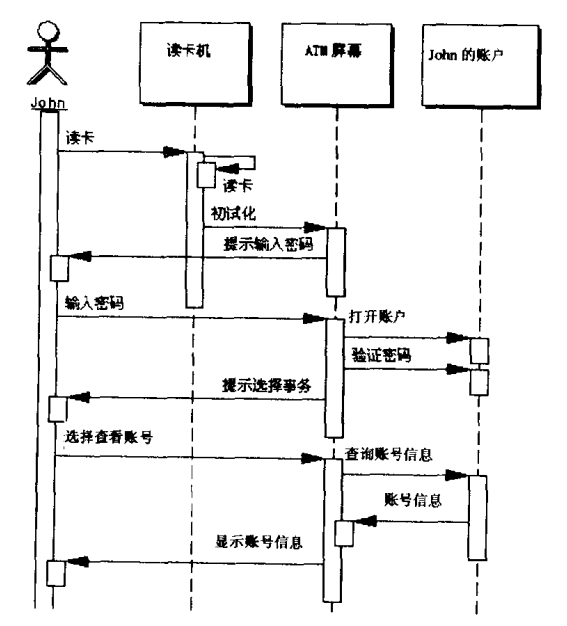

看图就明白,按时间顺序，从上到下显示每个使用案例
