一、HDLC原理和配置

1. HDLC原理

HDLC(High-level Data Link Control)高级数据链路控制协议,它是一种IOS标准的数据链路控制协议,是面向于比特的链路层协议,标准的HDLC协议族中的协议都运行与同步串行线路上。

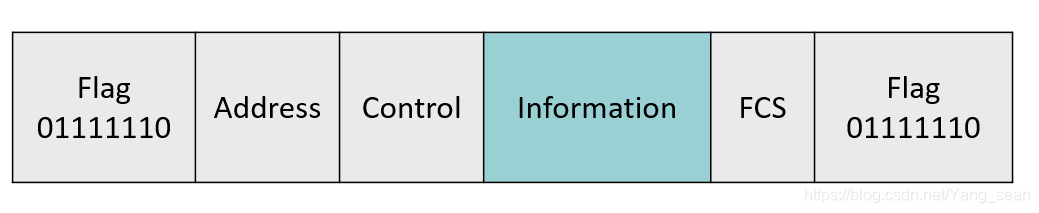

1.1.1 HDLC帧结构

在这里插入图片描述
Flag:所有信息传输必须以一个标志字符开始,且以同一个字符结束。这个标志字符是01111110,称标志场(F)。从开始标志到结束标志之间构成一个完整的信息单位,称为一帧(Frame)。所有的信息是以帧的形式传输的,而标志字符提供了每一帧的边界。接收端可以通过搜索"01111110"来探知帧的开头和结束,以此建立帧同步。

Address和Control:在标志场之后,可以有一个地址A(Address)和一个控制C(Control)。地址用来规定与之通信的次站的地址。控制可规定若干个命令。SDLC规定Address和Control的宽度为8位。HDLC则允许Address可为任意长度,Control为8位或16位。接收方必须检查每个地址字节的第一位,如果为"0",则后边跟着另一个地址字节;若为"1",则该字节就是最后一个地址字节。同理,如果Control第一个字节的第一位为"0",则还有第二个Control字节,否则就只有一个字节。
Information:跟在Control之后的是信息场Information。Information包含有要传送的数据。并不是每一帧都必须有Information。即Information可以为0,当它为0时,则这一帧主要是控制命令。

FCS:紧跟在Information之后的是两字节的帧校验,帧校验称为FC(Frame Check), 校验序列FCS(Frame check Sequence)。SDLC/HDLC均采用16位循环冗余校验码CRC (Cyclic Redundancy Code),其生成多项式为CCITT多项式X16+X12+X^5+1。除了标志和自动插入的"0"位外,所有的信息都参加CRC计算。 CRC的编码器在发送码组时为每一码组加入冗余的监督码位。接收时译码器可对在纠错范围内的错码进行纠正,对在校错范围内的错码进行校验,但不能纠正。超出校、纠错范围之外的多位错误将不可能被校验发现 。

1.1.2 HDLC帧类型

  • 信息帧(I帧):信息帧用于传送有效信息或数据,通常简称I帧。I帧以控制字第一位为“0”来标志。信息帧的控制字段中的N(S)用于存放发送帧序号,以使发送方不必等待确认而连续发送多帧。N®用于存放接收方下一个预期要接收的帧的序号,N®=5,即表示接收方下一帧要接收5号帧,换言之,5号帧前的各帧接收到。N(S)和N®均为3位二进制编码,可取值0~7。
  • 监控帧(S帧):监控帧用于差错控制和流量控制,通常简称S帧。S帧以控制字段第一、二位为“10”来标志。S帧带信息字段,只有6个字节即48个比特。S帧的控制字段的第三、四位为S帧类型编码,共有四种不同编码,分别表示(如下)。可以看出,接收就绪RR型S帧和接收未就绪RNR型S帧有两个主要功能:首先,这两种类型的S帧用来表示从站已准备好或未准备好接收信息;其次,确认编号小于N(R)的所有接收到的I帧。拒绝REJ和选择拒绝SREJ型S帧,用于向对方站指出发生了差错。REJ帧用于GO-back-N策略,用以请求重发N(R)以前的帧已被确认,当收到一个N(S)等于REJ型S帧的N(R)的I帧后,REJ状态即可清除。SREJ帧用于选择重发策略,当收到一个N(S)等SREJ帧的N®的I帧时,SREJ状态即应消除。

00——接收就绪(RR),由主站或从站发送。主站可以使用RR型S帧来轮询从站,即希望从站传输编号为N®的I帧,若存在这样的帧,便进行传输;从站也可用RR型S帧来作响应,表示从站希望从主站那里接收的下一个I帧的编号是N®。
01——拒绝(REJ),由主站或从站发送,用以要求发送方对从编号为N®开始的帧及其以后所有的帧进行重发,这也暗示N®以前的I帧已被正确接收。
10——接收未就绪(RNR),表示编号小于N®的I帧已被收到,但目前正处于忙状态,尚未准备好接收编号为N®的I帧,这可用来对链路流量进行控制。
11——选择拒绝(SREJ),它要求发送方发送编号为N®单个I帧,并暗示它编号的I帧已全部确认。

  • 无编号帧(U帧):无编号帧因其控制字段中不包含编号N(S)和N(R)而得名,简称U帧。U帧用于提供对链路的建立、拆除以及多种控制功能,这些控制功能5个M位(M1、M2、M3、M4、M5,也称修正位)来定义。5个M位可以定义32种附加的命令功能或32种应答功能,但目前许多是空缺的。

1.2 两个关键技术

1.2.1 "0"位插入/删除技术

SDLC/HDLC协议规定以01111110为标志字节,但在信息中也完全有可能有同一种模式的字符,为了把它与标志区分开来,所以采取了"0"位插入和删除技术。具体作法是发送端在发送所有信息(除标志字节外)时,只要遇到连续5个"1",就自动插入一个"0"当接收端在接收数据时(除标志字节)如果连续接收到5个"1",就自动将其后的一个"0"删除,以恢复信息的原有形式。这种"0"位的插入和删除过程是由硬件自动完成的,比上述面向字符的"数据透明"容易实现。

1.2.2 SDLC/HDLC异常结束

若在发送过程中出现错误,则SDLC/HDLC协议用异常结束(Abort)字符,或称失效序列使本帧作废。在HDLC规程中7个连续的"1"被作为失效字符,而在SDLC中失效字符是8个连续的"1"。当然在失效序列中不使用"0"位插入/删除技术。SDLC/HDLC协议规定,在一帧之内不允许出现数据间隔。在两帧信息之间,发送器可以连续输出标志字符序列,也可以输出连续的高电平,它被称为空闲(Idle)信号。

1.3 HDLC的响应方式

1.3.1 正常响应方式NRM

正常响应方式NRM(Normal Responses Mode)是一种非平衡数据链路操作方式,有时也称非平衡正常响应方式。该操作方式适用于面向终端的点到点或一点与多点的链路。在这种操作方式,传输过程由主站启动,从站只有收到主站某个命令帧后,才能作为响应向主站传输信息。响应信息可以由一个或多个帧组成,若信息由多个帧组成,则应指出哪一个是最后一帧。主站负责管理整个链路,且具有轮询、选择从站及向从站发送命令的权利,同时也负责对超时、重发及各类恢复 操作的控制。

1.3.2 异步平衡方式ABM

异步平衡方式ABM(Asynchronous Balanced Mode)是一种允许任何节点来启动传输的操作方式。为了提高链路传输效率,节点之间在两个方向上都需要的较高的信息传输量。在这种操作方式下任何时候任何站都能启动传输操作,每个站既可作为主站又可作为从站,每个站都是组合站。各站都有相同的一组协议,任何站都可以发送或接收命令,也可以给出应答,并且各站对差错恢复过程都负有相同的责任。

1.3.3 异步响应方式

异步响应方式ARM(Asynchronous Responses Mode)也是一种非平衡数据链路操作方式,与NRM不同的是,ARM下的传输过程由从站启动。从站主动发送给主站的一个或一组帧中可包含有信息,也可以是仅以控制为目的而发的帧。在这种操作方式下,由从站来控制超时和重发。该方式对采用轮询方式的多站莲路来说是必不可少的。

2.1 HDLC配置方法

2.1DHLC基础配置

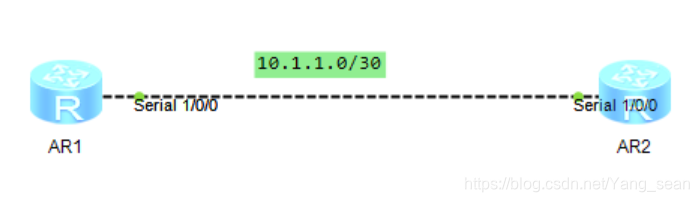

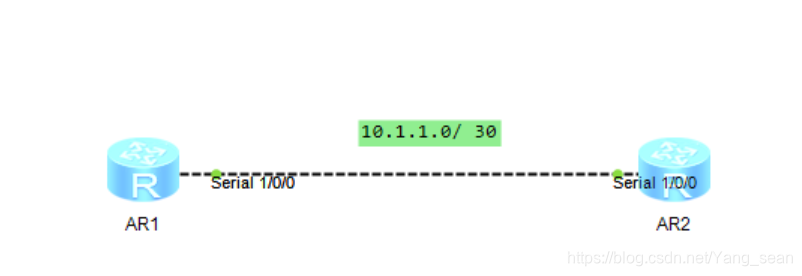

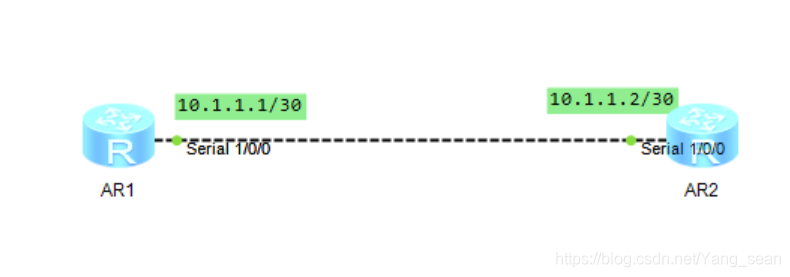

拓扑:
在这里插入图片描述
AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]ip address 10.1.1.1 30
[Huawei-Serial1/0/0]link-protocol hdlc
[Huawei-Serial1/0/0]quit

AR2配置同理。

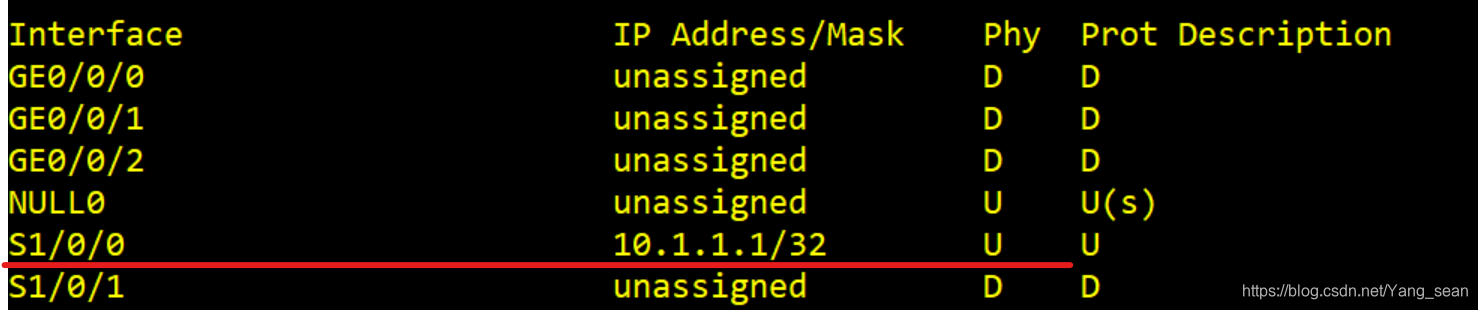

2.2 IP地址借用配置

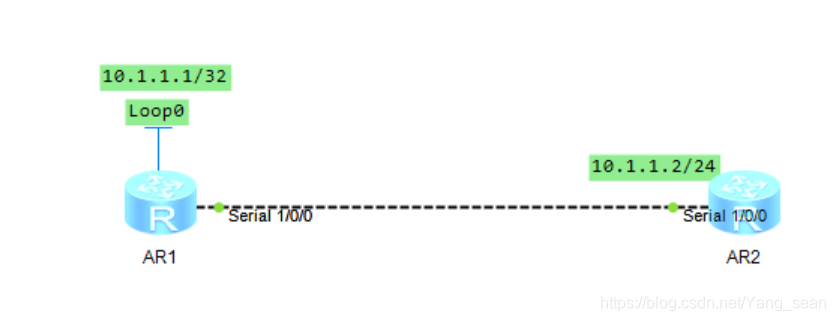

实验拓扑:
在这里插入图片描述
AR1:

<Huawei>system-view[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip address 10.1.1.1 32
[Huawei-LoopBack0]quit
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol hdlc
[Huawei-Serial1/0/0]ip add unnumbered interface  LoopBack 0
[Huawei-Serial1/0/0]quit
[Huawei]ip route-static 10.1.1.0 24 Serial 1/0/0

二、PPP原理和配置

PPP(Point-to-Point Protocol)提供了一个在点到点链路上传输多协议数据包的标准方法,PPP是面向字符,是目前广泛应用的数据链路层点到点通信协议。通HDLC协议一样,工作为数据链路层。

2.1 PPP原理

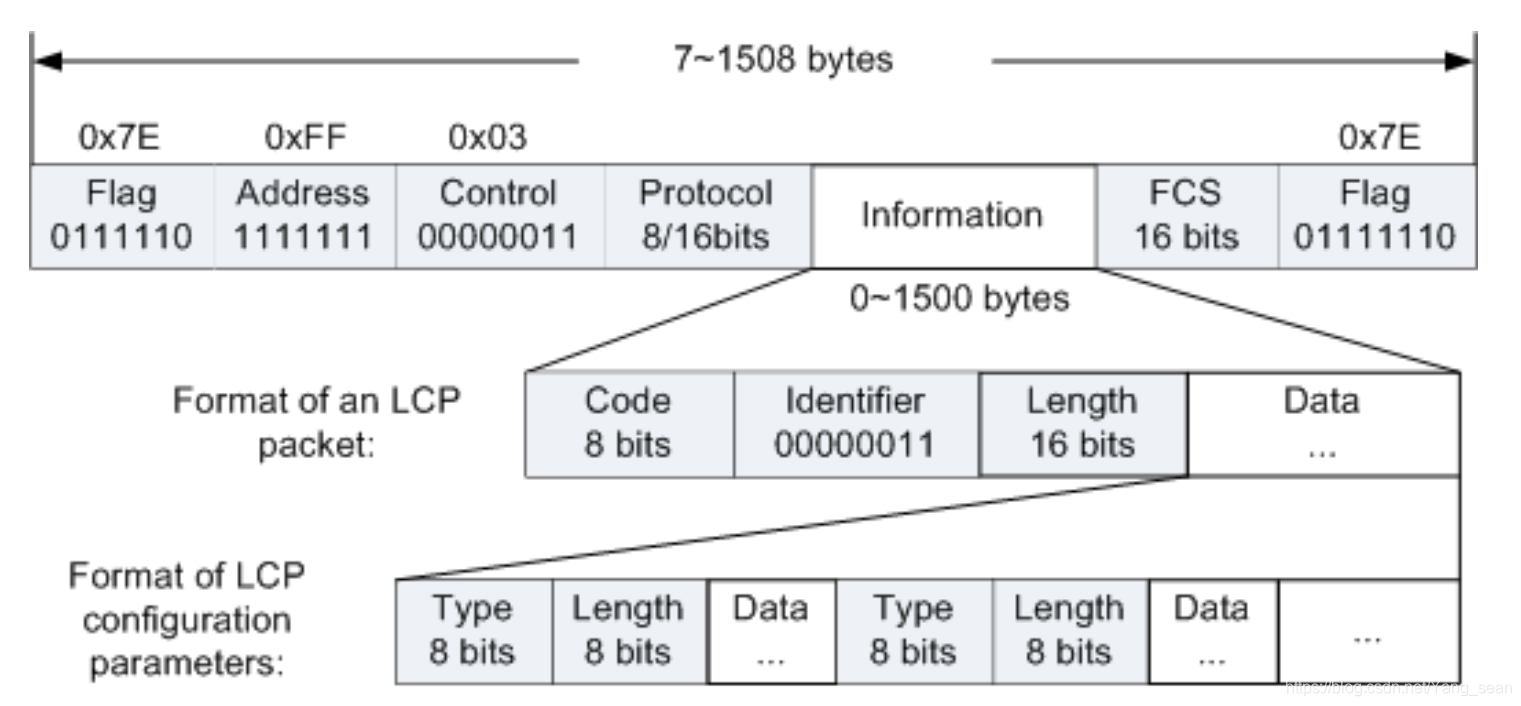

2.1.1帧结构

在这里插入图片描述

字段长度含义
Flag1字节Flag域标识了一个物理帧的起始和结束,该字节为0x7E
Address1字节PPP协议是被运用在点对点的链路上,它可唯一标识对方,因此无须知道对方数据链路层地址。所以该字节无任何意义,按协议规定填充为全1广播地址
Control1字节同Address域一样,PPP数据帧的Control域也没实际意义,规定值为0x03,该域与Address域一起标识了PPP报文,即PPP报文头为FF03
Protocol1字节或2字节协议域,可用来区分PPP数据帧中信息域所承载的数据报文的内容。协议域的内容必须依据ISO 3309的地址扩展机制所给出的规定。该机制规定协议域所填充的内容必须为奇数,也就是要求低字节的最低位为“1”,高字节的最低位为“0”。如果当发送端发送的PPP数据帧的协议域字段不符合上述规定,接收端则会认为此数据帧是不可识别的。接收端向发送端发送一个Protocol-Reject报文,在该报文尾部将填充被拒绝报文的协议号。
Information0~1500字节信息域最大长度是1500字节,其中包括填充域的内容。信息域的最大长度等于PPP协议中MRU(Maximum Receive Unit)的缺省值。在实际应用当中可根据实际需要进行信息域最大封装长度选项的协商。如果信息域长度不足1500字节,可被填充,但不是必须的。如果填充则需通信双方的两端能辨认出有用与无用的信息方可正常通信
FCS0/1/2字节FCS域计算范围是除了flag域的其他域。校验域的功能主要对PPP数据帧传输的正确性进行检测。在数据帧中引入了一些传输的保证机制,会引入更多的开销,这样可能会增加应用层交互的延迟。

2.1.2 PPP的三个协议组件

组件名称作用
数据封装方式定义封装多协议数据包的方法
链路控制协议Link Control Protocol定义建立、协商和测试数据链路层连接的方法
网络层控制协议Network Control Protocol包含一组协议,用于对不同的网络层协议进行连接建立和参数协商

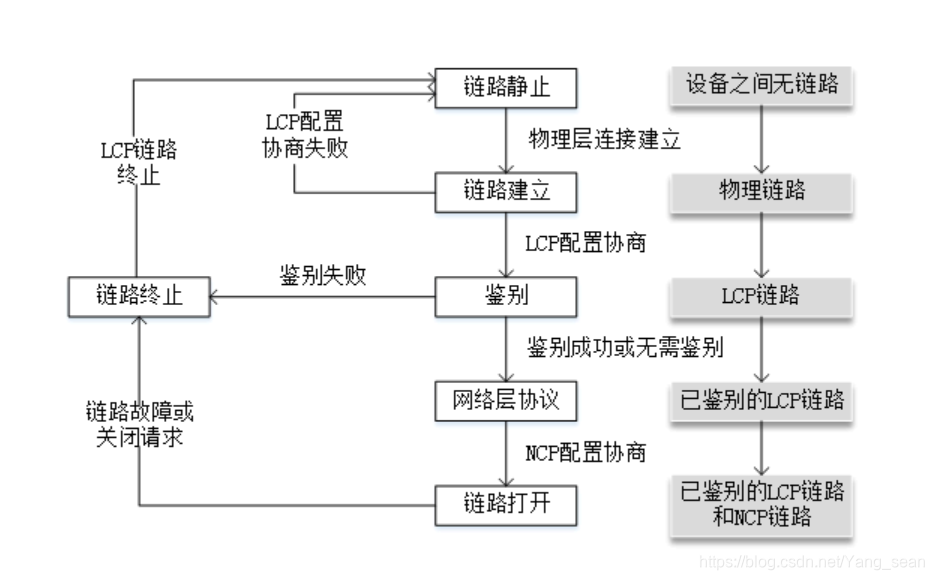

2.1.3PPP协议状态机

在这里插入图片描述

状态释义
链路静止链路一定开始并结束于这个阶段。当一个外部事件(例如载波侦听或网络管理员设定)指出物理层已经准备就绪时,PPP将进入链路建立阶段。在这个阶段,LCP自动机器将处于初始状态,向链路建立阶段的转换将给LCP自动机器一个UP事件信号
链路建立状态LCP用于交换配置信息包(Configure packets),建立连接。一旦一个配置成功信息包(Configure-Ackpacket)被发送且被接收,就完成了交换,进入了LCP开启状态。所有的配置选项都假定使用默认值,除非被配置交换所改变。有一点要注意:只有不依赖于特别的网络层协议的配置选项才被LCP配置。在网络层协议阶段,个别的网络层协议的配置由个别的网络控制协议(NCP)来处理。在这个阶段接收的任何非LCPpackets必须被silentlydiscarded(静静的丢弃)。收到LCPConfigure-Request(LCP配置要求)能使链路从网络层协议阶段或者认证阶段返回到链路建立阶段
认证阶段在一些链路上,在允许网络层协议packets交换之前,链路的一端可能需要peer去认证它。认证是不需要强制执行的。如果一次执行希望peer根据某一特定的认证协议来认证,那么它必须在链路建立阶段要求使用那个认证协议。应该尽可能在链路建立后立即进行认证。链路质量检查可以同时发生。在认证完成之前,禁止从认证阶段前进到网络层协议阶段。如果认证失败,认证者应该跃迁到链路终止阶段在这一阶段里,只有链路控制协议、认证协议,和链路质量监视协议的packets是被允许的。在该阶段里接收到的其他的packets必须被静静的丢弃。
网络层协议阶段一旦PPP完成了前面的阶段,每一个网络层协议(例如IP,IPX,或AppleTalk)必须被适当的网络控制协议(NCP)分别设定。比如,NCP可以给新接入的PC机分配一个临时的IP地址,这样PC机就成为Internet上一个主机了。每个NCP可以随时被打开和关闭。当一个NCP处于Opened状态时,PPP将携带相应的网络层协议packets。当相应的NCP不处于Opened状态时,任何接收到的被支持的网络层协议packets都将被静静的丢弃
链路终止阶段PPP可以在任意时间终止链路。引起链路终止的原因很多:载波丢失、认证失败、链路质量失败、空闲周期定时器期满、或者管理员关闭链路。LCP用交换Terminate(终止)packets的方法终止链路。当链路正被关闭时,PPP通知网络层协议,以便他们可以采取正确的行动。交换Terminate(终止)packets之后,执行应该通知物理层断开,以便强制链路终止,尤其当认证失败时。Terminate-Request(终止-要求)的发送者,在收到Terminate-Ack(终止-允许)后,或者在重启计数器期满后,应该断开连接。收到Terminate-Request的一方,应该等待peer去切断,在发出Terminate-Request后,至少也要经过一个Restarttime(重启时间),才允许断开。PPP应该前进到链路死亡阶段。在该阶段收到的任何非LCPpackets,必须被静静的丢弃

2.1.4 链路控制LCP

  • LCP链路层协商使用的报文
报文类型功能描述
Configure-Request包含发送者试图与对端建立连接时,使用的参数列表
Configure-Ack表示完全接受对端发送的Configure-Request的参数取值
Configure-Nak表示对端发送的Configure-Request中的参数取值在本地不合法
Configure-Reject表示对端发送的Configure-Request中的参数本地不能识别
  • LCP链路协商过程

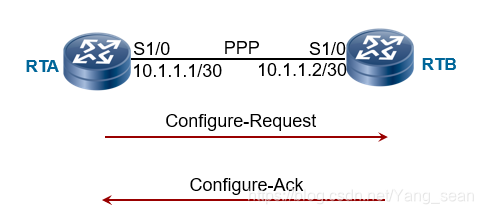

  1. 协商成功
    List item

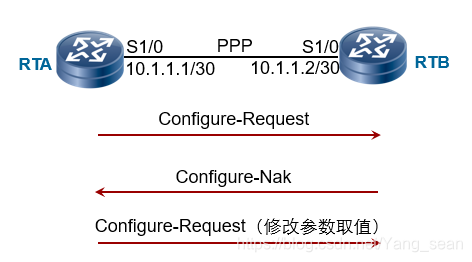

  2. 协商不成功在这里插入图片描述

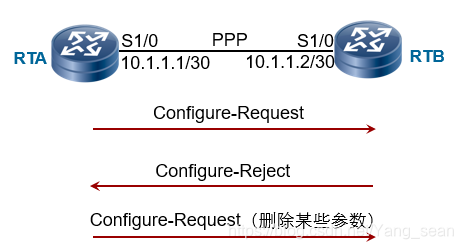

  3. 参数不能识别在这里插入图片描述
  • LCP协商的常用链路参数
参数名称功能描述协商规则默认值
最大接收单元 MRUPPP数据帧中Information字段和Padding字段的总长度使用两端设置的最小值1500
认证协议认证对端使用的认证协议被认证方必须支持认证方使用的认证协议并正确配置,否则协商不成功不认证
魔术字 Magic-Number魔术字为一个随机产生的数字,用于检测链路环路,如果收到的LCP报文中的魔术字和本地产生的魔术字相同,则认为链路有环路一端支持而另一端不支持,表示链路无环路,认为协商成功;两端都支持则使用检测机制检测环路启用

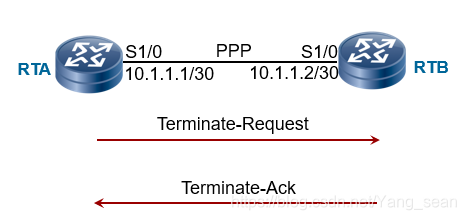

  • LCP 关闭链接在这里插入图片描述

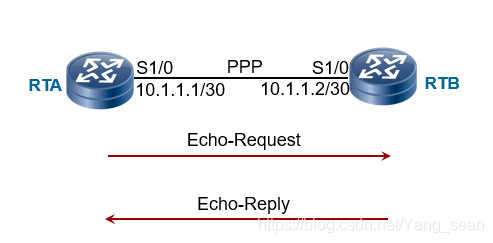

  • LCP检测链路状态在这里插入图片描述

2.1.5 PPP认证协议

PPP认证方式有PAP(明文),CHAP(密文)两种方式:

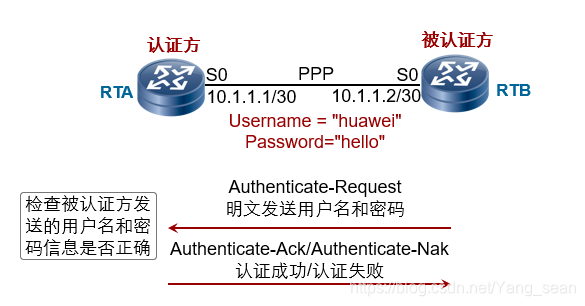

  1. PAP认证方式在这里插入图片描述

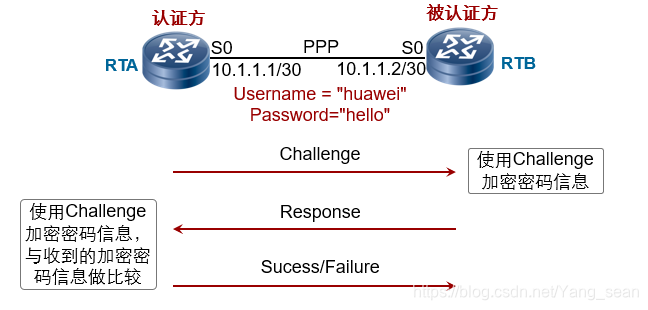

  2. CHAP认证方式在这里插入图片描述

2.1.6 网络控制协议NCP

协议名称用途
IPCP用于协商控制IP参数,使PPP可用于传输IP数据包
MPLSCP用于协商控制MPLSCP协议参数,使PPP可用于传输MPLSCP数据包

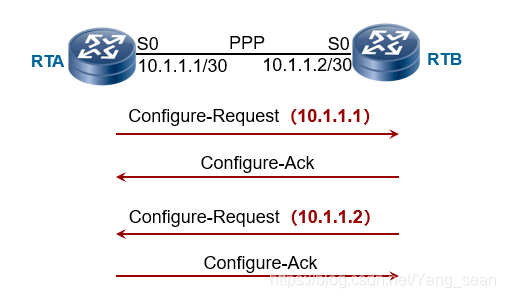

  • 使用IPCP协商IP地址-静态配置在这里插入图片描述

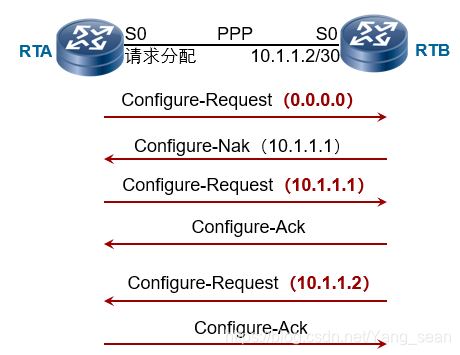

  • 使用IPCP协商IP地址-动态协商在这里插入图片描述

2.2 PPP配置方法

实验拓扑:
在这里插入图片描述

2.2.1 串行链路上PPP简单配置

AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]ip address 10.1.1.1 255.255.255.252
[Huawei-Serial1/0/0]quit

AR2同理。

2.2.2PPP的PAP认证方式

实验拓扑同上
AR1:

<Huawei>system-view
[Huawei]aaa
[Huawei-aaa]local-user huawei password cipher huawei@123
[Huawei-aaa]local-user huawei service-type ppp
[Huawei-aaa]quit
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]ppp authentication-mode pap
[Huawei-Serial1/0/0]ip address 10.1.1.1 255.255.255.252
[Huawei-Serial1/0/0]quit

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0] ppp pap local-user huawei password cipher huawei@123
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]quit

2.2.3 PPP的CHAP认证方式

AR1:

<Huawei>system-view
[Huawei]aaa
[Huawei-aaa]local-user huawei password cipher huawei@123
[Huawei-aaa]local-user huawei service-type ppp
[Huawei-aaa]quit
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]ppp authentication-mode chap
[Huawei-Serial1/0/0]ip address 10.1.1.1 255.255.255.252
[Huawei-Serial1/0/0]quit

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]ppp chap user huawei
[Huawei-Serial1/0/0]ppp chap password cipher huawei@123
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]quit

2.2.4 IPCP动态协商IP地址

AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]ip address ppp-negotiate
[Huawei-Serial1/0/0]quit

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol ppp
[Huawei-Serial1/0/0]remote address 10.1.1.1
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]quit

实验结果:
在这里插入图片描述

三、FR原理和配置

帧中继(frame relay)是一种面向连接的数据链路层技术。它主要用在公共或专用网上的局域网互联以及广域网连接。 帧中继是一种简化X.25的广域网协议。 帧中继DR同HDLC和PPP一样,也是工作在数据链路层。

3.1 FR原理

帧中继技术是在数据链路层用简化的方法传送和交换数据单元的快速分组交换技术。帧中继采用虚电路技术。在这里插入图片描述
帧中继协议是一种简化了X.25协议,有如下特点:

  • 控制层面上提供了虚电路的管理、带宽管理和防止阻塞等功能。
  • 物理电路实行统计时分复用,即在一个物理连接上可以复用多个逻辑连接,实现了带宽的复用和动态分配,有利于多用户、多速率的数据传输,充分利用了网络资源。
  • 分组交换网中差错控制、确认重传、流量控制、拥塞避免等处理过程进行了简化,缩短了处理时间,提高了数字传输通道的利用率。

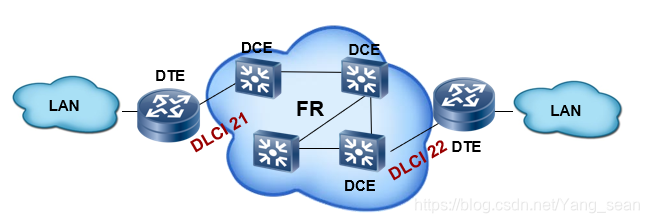

3.1.1 帧中继网络

在这里插入图片描述

  • 用户设备被称作 数据终端设备DTE(Data Terminal Equipment)。
  • 为用户设备提供接入的设备,属于网络设备,被称为 数据电路终结设备DCE(Data Circuit-terminating Equipment)
  • 帧中继协议是一种统计复用协议,它能够在单一物理传输线路上提供多条虚电路,每条虚电路采用 数据链路连接标识符 DLCI(Data Link Connection Identifier) 来进行标识。DLCI只在本地接口和与之直接相连的对端接口有效,不具有全局有效性,即在帧中继网络中,不同的物理接口上相同的DLCI并不表示是同一个虚电路。用户可用的DLCI的取值范围是16~1022,其中1007到1022是保留DLCI。从帧中继网络服务商处得到分配的DLCI,每个DLCI只有本地意义,映射对端的网络地址到DLCI。
    转发过程:当与帧中继网络相连的路由器接收到一个数据包时,它首先根据目的地址查找它的路由表,并找到下一跳路由器;然后根据下一跳路由器查找帧中继映射表,找到可以到达下一跳路由器的对应虚链路的DLCI号;接着把数据包从此虚链路中传送出去。当帧中继交换机接收到后,它根据数据包进来的端口和DLCI号,查找帧中继交换表并找到出去的端口和DLCI号;然后将数据包交换到出口的DLCI上去,完成数据包的传递工作。在FR网络中的其它交换机也作类似的处理,最后达到下一跳路由器上,完成帧中继网络的中继功能。

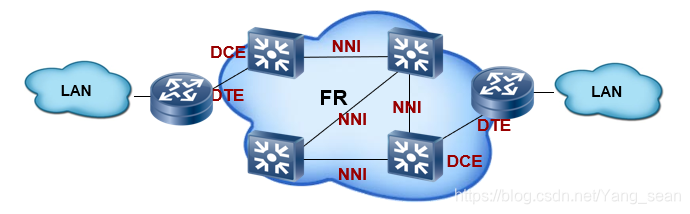

3.1.2 帧中继接口类型

在这里插入图片描述

  • DTE (Data Terminal Equipment)数据终端设备
  • DCE(Data Circuit-terminating Equipment)数据电路终接设备
  • NNI(Network-to-Network Interface)网络到网络接口

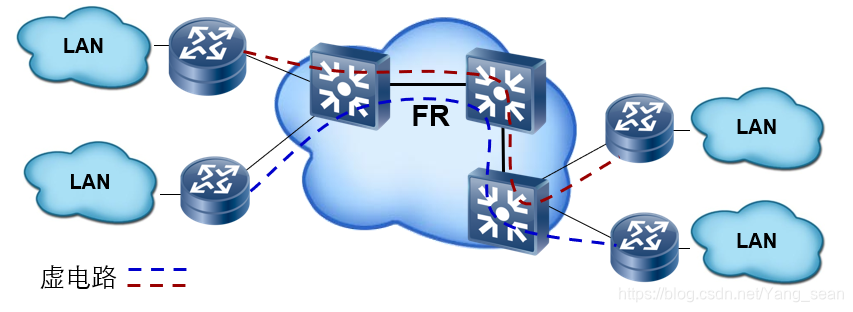

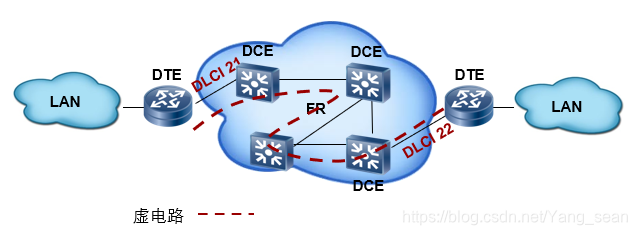

3.1.3 虚电路

帧中继是一种面向连接的技术,在通信之前必须建立连接,DTE之间建立的连接称为虚电路。帧中继虚电路有两种类型:PVC和SVC。
在这里插入图片描述

  • 永久虚电路PVC(Permanent Virtual Circuit):给用户提供的固定的虚电路,虚电路一旦建立,则永久生效,除非手动删除。PVC一般用于两端之间频繁的、流量稳定的数据传输。目前在帧中继中使用最多的方式是永久虚电路方式。
  • 交换虚电路SVC(Switched Virtual Circuit):通过协议自动分配的虚电路。在通信结束后,该虚电路会被自动取消 。一般突发性的数据传输多用SVC。

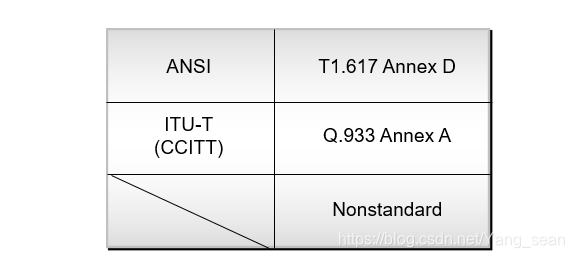

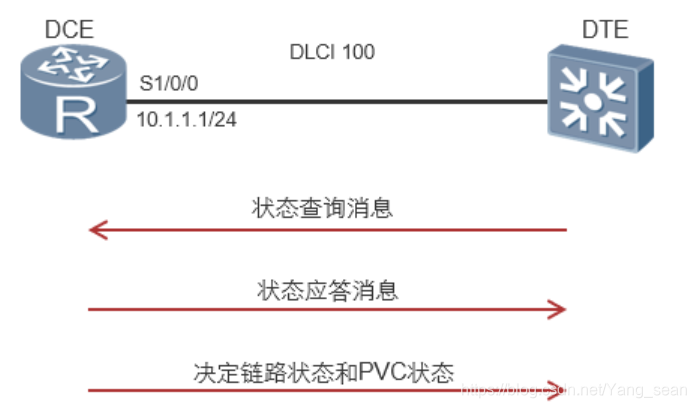

3.1.4 LMI协商-本地管理接口

LMI(Local Management Interface ):本地管理接口 ,用来监控永久虚电路状态。
在这里插入图片描述
LMI协议通过状态查询报文和状态应答报文维护帧中继的链路状态和PVC状态。当两端设备LMI协商报文收发正确,PVC状态将变为Active状态。在这里插入图片描述

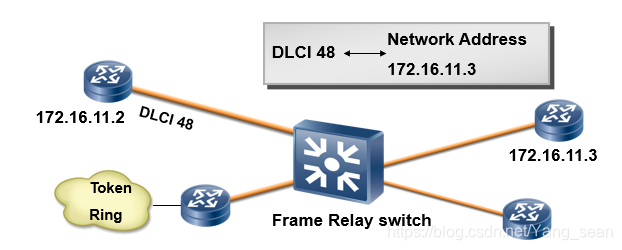

3.1.5 帧中继地址映射

在这里插入图片描述

  • 帧中继地址映射(MAP)是把对端设备的协议地址(IP或IPX地址)与本地到达对端设备的DLCI关联起来 。
  • 地址映射表可以由手工配置,也可以由Inverse ARP协议动态维护 。

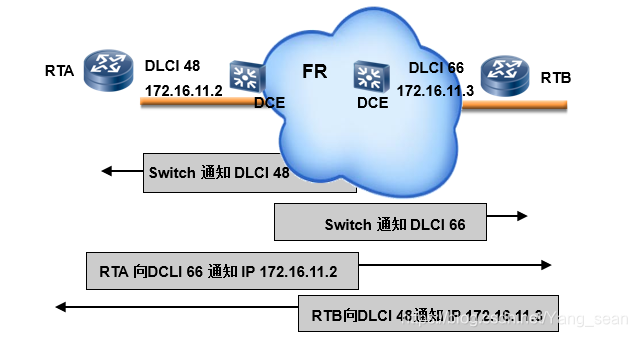

3.1.6 Inverse ARP协商(逆向地址解析协议InARP)

逆向地址解析协议(Inverse ARP)的主要功能是获取虚电路对端设备的IP地址
在这里插入图片描述

InARP协商过程如下:

  1. 如果本地接口上已配置了IP地址,那么设备就会在该虚电路上发送 Inverse ARP请求报文给对端设备。该请求报文包含有本地的IP地址。
  2. 对端设备收到该请求后,可以获得本端设备的IP地址,从而生成地址映射,并发送 Inverse ARP响应报文进行响应。
  3. 本端收到Inverse ARP响应报文后,解析报文中的对端IP地址,也生成地址映射。

3.1.7 帧中继水平分割与子接口

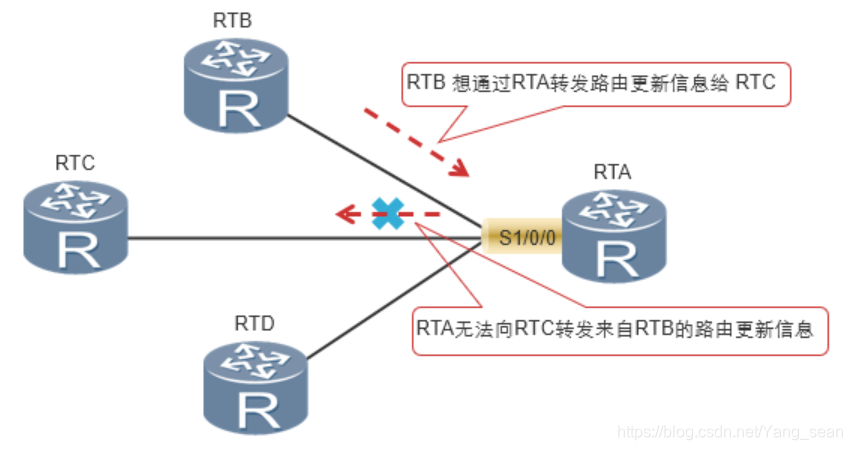

  • 水平分割:为了减少路由环路的产生,路由协议的水平分割机制不允许路由器把从一个接口接收到的路由更新信息再从该接口发送出去。
    在这里插入图片描述
    RTB通告给RTA一条路由信息,但由于水平分割机制,RTA不能通过接收此路由信息的Serial1/0/0接口将此路由信息转发给RTC。

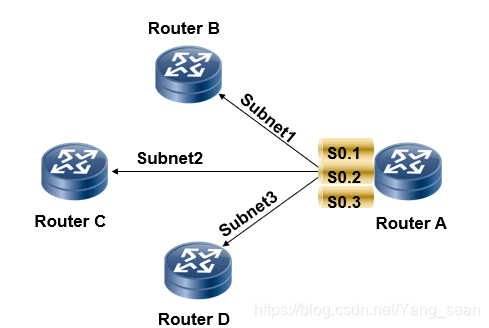

  • 子接口:在一个物理接口上配置多个子接口,每个子接口使用一条虚电路连接到对端的路由器,这样就可以解决水平分割带来的问题。
    在这里插入图片描述
    一个物理接口可以包含多个逻辑子接口,每一个子接口使用一个或多个DLCI连接到对端的路由器。

3.2 FR配置方法

3.2.1 静态解析配置

实验拓扑:在这里插入图片描述
AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]fr interface-type dce
[Huawei-Serial1/0/0]fr dlci 100
[Huawei-fr-dlci-Serial1/0/0-100]quit
[Huawei-Serial1/0/0]undo fr inarp
[Huawei-Serial1/0/0]ip address 10.1.1.1 255.255.255.252
[Huawei-Serial1/0/0]fr map ip 10.1.1.2 100
[Huawei-Serial1/0/0]quit

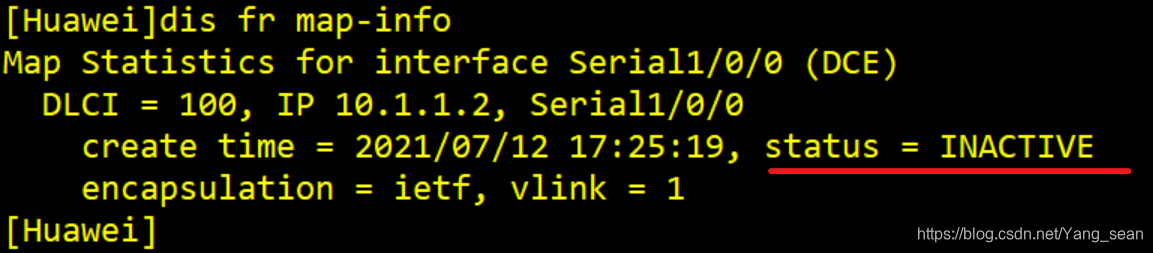

只配置了AR1
在这里插入图片描述

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]fr interface-type dte
[Huawei-Serial1/0/0]undo fr inarp
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]fr map ip 10.1.1.1 100
[Huawei-Serial1/0/0]quit

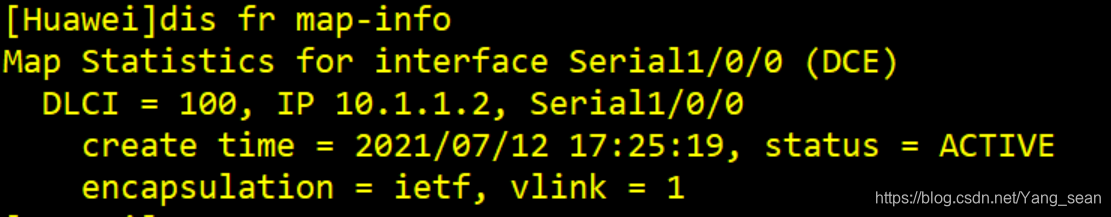

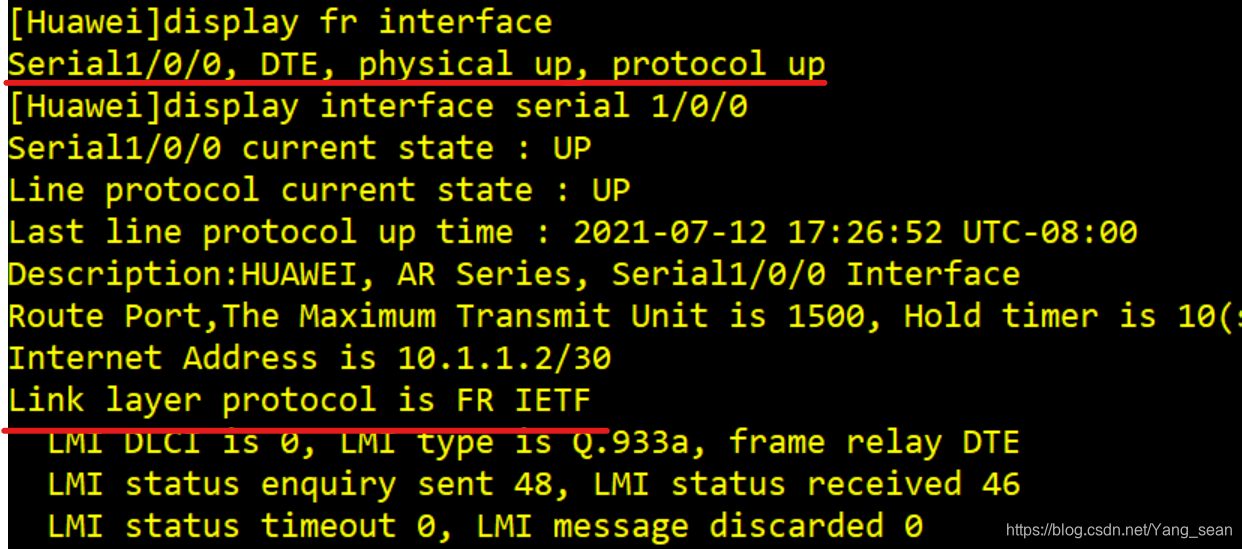

实验结果:在这里插入图片描述

3.2.2 动态解析配置

实验拓扑:在这里插入图片描述
AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]fr interface-type dce
[Huawei-Serial1/0/0]fr dlci 100
[Huawei-fr-dlci-Serial1/0/0-100]quit
[Huawei-Serial1/0/0] fr inarp
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]quit

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]fr interface-type dte
[Huawei-Serial1/0/0] fr inarp
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.252
[Huawei-Serial1/0/0]quit

实验结果:在这里插入图片描述

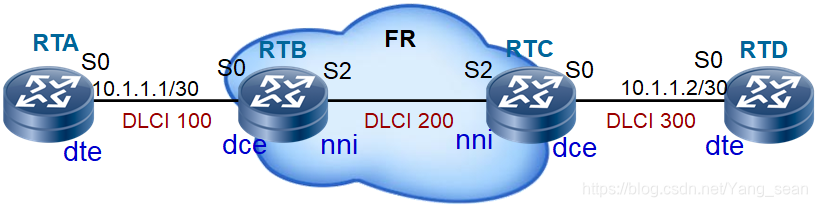

3.2.3 帧中继交换的静态路由配置

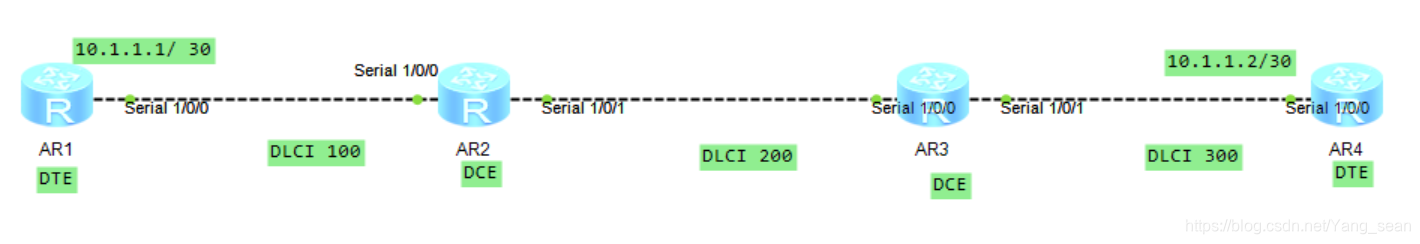

实验拓扑:在这里插入图片描述
AR1:

<Huawei>system-view
[Huawei]interface Serial1/0/0
[Huawei-Serial1/0/0]link-prorocol fr ietf
[Huawei-Serial1/0/0]fr interface-type dte
[Huawei-Serial1/0/0]ip address 10.1.1.1 30

AR2:

<Huawei>system-view
[Huawei]fr swiching
[Huawei]interface Serial1/0/0
[Huawei-Serial1/0/0]link-prorocol fr ietf
[Huawei-Serial1/0/0]fi interface-type dce
[Huawei-Serial1/0/0]fr dlci 100
[Huawei-fr-dlci-Serial1/0/0-100]quit
[Huawei-Serial1/0/0]fr dlci-swithing 100 interface Serial1/0/1 dlci 200
[Huawei-Serial1/0/0]quit
[Huawei]interface Serial1/0/1
[Huawei-Serial1/0/1]link-procotol ft ietf
[Huawei-Serial1/0/1]fr interface-type nni
[Huawei-Serial1/0/1]fr dlci 200
[Huawei-fr-dlci-Serial1/0/1-200]quit
[Huawei-Serial1/0/1]fr dlci-swich 200 interface Serial1/0/0 dlci 100
[Huawei-Serial1/0/1]quit

AR3:

<Huawei>system-view
[Huawei]fr swiching
[Huawei]interface Serial1/0/0
[Huawei-Serial1/0/0]link-prorocol fr ietf
[Huawei-Serial1/0/0]fi interface-type nni
[Huawei-Serial1/0/0]fr dlci 200
[Huawei-fr-dlci-Serial1/0/0-200]quit
[Huawei-Serial1/0/0]fr dlci-swithing 200 interface Serial1/0/1 dlci 300
[Huawei-Serial1/0/0]quit
[Huawei]interface Serial1/0/1
[Huawei-Serial1/0/1]link-procotol ft ietf
[Huawei-Serial1/0/1]fr interface-type dce
[Huawei-Serial1/0/1]fr dlci 300
[Huawei-fr-dlci-Serial1/0/1-200]quit
[Huawei-Serial1/0/1]fr dlci-swich 300 interface Serial1/0/0 dlci 200
[Huawei-Serial1/0/1]quit

AR4:

<Huawei>system-view
[Huawei]interface Serial1/0/0
[Huawei-Serial1/0/0]link-prorocol fr ietf
[Huawei-Serial1/0/0]fi interface-type dte
[Huawei-Serial1/0/0]ip address 10.1.1.2 30

华为AR2220不支持fr dlci-swithing 200 interface Serial1/0/1 dlci 300命令,故无法完成实验。故采用帧中继交换机完成实验,拓扑如下:
在这里插入图片描述

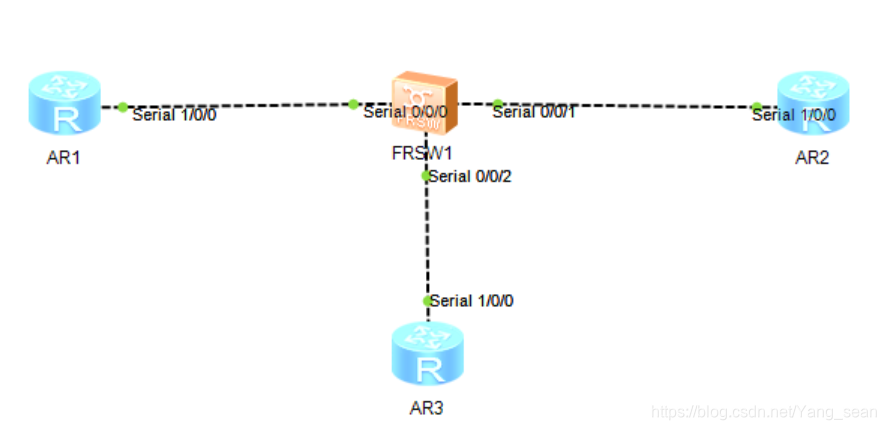

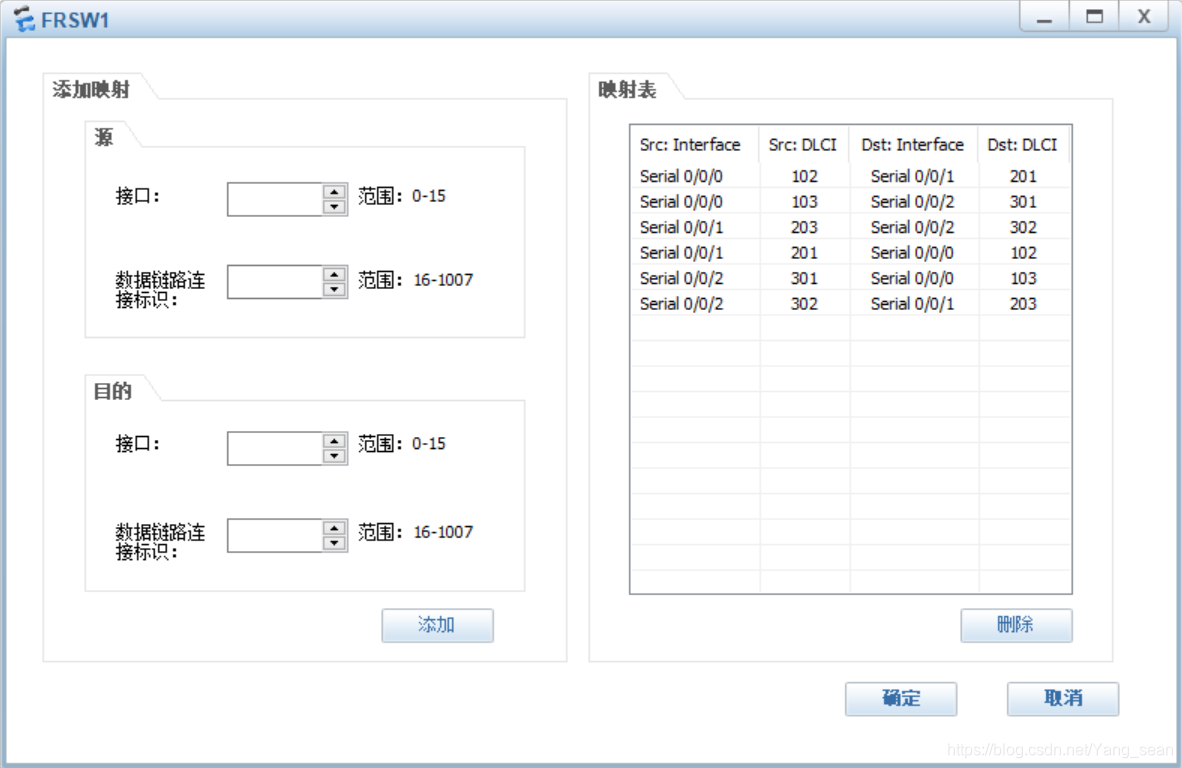

帧中继交换机配置:
在这里插入图片描述
AR1:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]undo fr inarp
[Huawei-Serial1/0/0]fr dlci 102
[Huawei-fr-dlci-Serial1/0/0-102]quit
[Huawei-Serial1/0/0]fr dlci 103
[Huawei-fr-dlci-Serial1/0/0-103]quit
[Huawei-Serial1/0/0]fr map ip 10.1.1.2 102
[Huawei-Serial1/0/0]fr map ip 10.1.1.3 103
[Huawei-Serial1/0/0]ip address 10.1.1.1 255.255.255.248
[Huawei-Serial1/0/0]quit
[Huawei]ospf 1
[Huawei-ospf-1]peer 10.1.1.2
[Huawei-ospf-1]peer 10.1.1.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.7
[Huawei-ospf-1-area-0.0.0.0]quit
[Huawei-ospf-1]quit

AR2:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]undo fr inarp
[Huawei-Serial1/0/0]fr dlci 201
[Huawei-fr-dlci-Serial1/0/0-201]quit
[Huawei-Serial1/0/0]fr dlci 203
[Huawei-fr-dlci-Serial1/0/0-203]quit
[Huawei-Serial1/0/0]fr map ip 10.1.1.1 201
[Huawei-Serial1/0/0]fr map ip 10.1.1.3 203
[Huawei-Serial1/0/0]ip address 10.1.1.2 255.255.255.248
[Huawei-Serial1/0/0]quit
[Huawei]ospf 1
[Huawei-ospf-1]peer 10.1.1.1
[Huawei-ospf-1]peer 10.1.1.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.7
[Huawei-ospf-1-area-0.0.0.0]quit
[Huawei-ospf-1]quit

AR3:

<Huawei>system-view
[Huawei]interface Serial 1/0/0
[Huawei-Serial1/0/0]link-protocol fr ietf
[Huawei-Serial1/0/0]undo fr inarp
[Huawei-Serial1/0/0]fr dlci 301
[Huawei-fr-dlci-Serial1/0/0-301]quit
[Huawei-Serial1/0/0]fr dlci 302
[Huawei-fr-dlci-Serial1/0/0-302]quit
[Huawei-Serial1/0/0]fr map ip 10.1.1.1 301
[Huawei-Serial1/0/0]fr map ip 10.1.1.2 302
[Huawei-Serial1/0/0]ip address 10.1.1.3 255.255.255.248
[Huawei-Serial1/0/0]quit
[Huawei]ospf 1
[Huawei-ospf-1]peer 10.1.1.1
[Huawei-ospf-1]peer 10.1.1.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.7
[Huawei-ospf-1-area-0.0.0.0]quit
[Huawei-ospf-1]quit

3.2.4 帧中继交换的PVC配置

在这里插入图片描述

[Huawei]fr switching
[Huawei]fr switch 1 interface Serial1/0/0 dlci 100 interface Serial1/0/1 dlci 200
[Huawei]fr switching
[Huawei]fr switch 2 interface Serial1/0/0 dlci 200 interface Serial1/0/1 dlci 300
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
