TTL电路设计中的电流噪声

目录

直流噪声 NDC

高电平直流噪声 NHDC

低电平直流噪声 MLDC

交流噪声 NAC

高电平交流噪声 NHAC

低电平交流噪声 NLAC

---

直流噪声 NDC

高电平直流噪声 NHDC

         电源电压差 引起的高电平直流噪声（电源模块分散供电时）100% 呈现在高电平上，占用高电平直流噪容限。

         电源馈电 在器件电源脚上的电压差，100%呈现在高电平上，占用高电平直流噪声容限（噪声容限：设计中允许的噪声强度）。

        器件推长线时，如果采用并联端接（匹配），印制 导线电阻上的压降 使高电平降低，占用直流噪声容限；

        同上，由于并联端接有较大高电平输出电流，使输出管退出饱和，进入工作区，使 Vce 压 降增大，而降低 Voh 降低值，也占用直流噪声容限。

        以上四项之和， 不可超过 400mV ，也就是高电平直流噪声不可大于高电平直流噪声容限。

低电平直流噪声 MLDC

        电源馈电，流经地线（或面）电流，因存在 地线电阻 ，引起器件地脚上存在电位差（ΔV 地），100%呈现在低电平上，占用低电平直流噪声容限。

        器件推长线时，如果采用并联端接（匹配），印制 导线电阻上的压降 使低电平抬高，占用低电平直流噪声容限。

        同上，由于并联匹配，输出低电平电流较大，使输出管退出饱和进入工作区，使 V ce压降增大，而抬高输出低电平 V ol  ，抬高值也占用低电平直流噪声容限。



        以上三项之和，不可大于 400m V ，也就是说，低电平直流噪声不可大于低电平直流噪声容限。

交流噪声 NAC

高电平交流噪声 NHAC

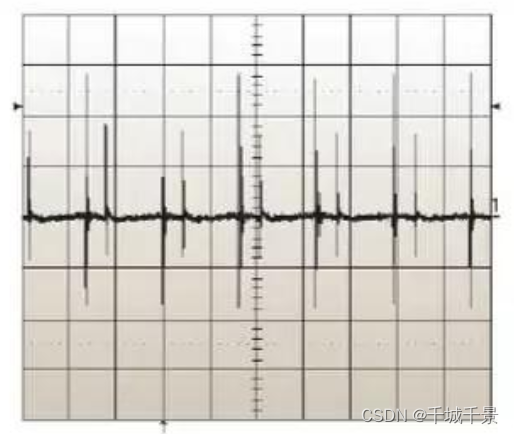

        电源线上的 电流尖峰 引起电压尖峰噪声，此噪声基本 100%藕合到输出高电平上。

        由于长线转输信号时，不匹配或者失配进，正跳变信号会有 过冲和反冲（反射引起）信号 ，其反冲构成高电平时的交流噪声。

        输出高电平上，由于邻近的平行线或者重叠线上有 dv/dt， dI/dt 通过分布电容和电感串扰到此高电平上，产生高电平上的 串扰噪声 。串扰噪声还会在插头座和电缆上的相邻信号针或线之间产生。

        以上三项其值都不小，但它们是随机产生，不易发生在同一时刻，因此不是相加的关系。

低电平交流噪声 NLAC

         逻辑地线上的电流尖峰引起器件地脚上的电压尖峰，100%藕合到输出低电平上。

        长线传输信号时，不匹配或者失配时，负跳变信号会有过冲和反冲，其反冲构成低电平的交流噪声。

        输出低电平上，由于邻近的平行线或重叠线或者插头座上邻近的针或者电缆线上邻近的线上有跳变信号，dv/dt，dI/dA 通过分布电容和电感串扰到此低电平上，产生低电平的串扰噪声。

        以上三项也不是相加的关系。
