目的

提高DC-DC的动态响应，降低输出噪声

测试条件

输出轻负载，仅驱动一个LED

测试记录

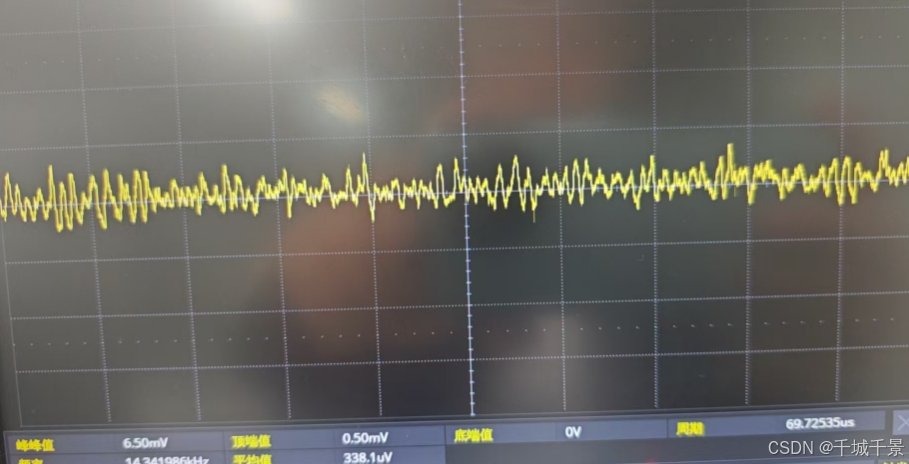

未加反馈电容之前，测试到的输出噪声：6.5mV

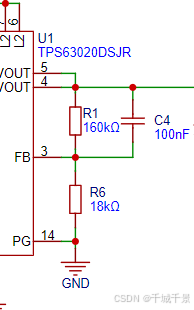

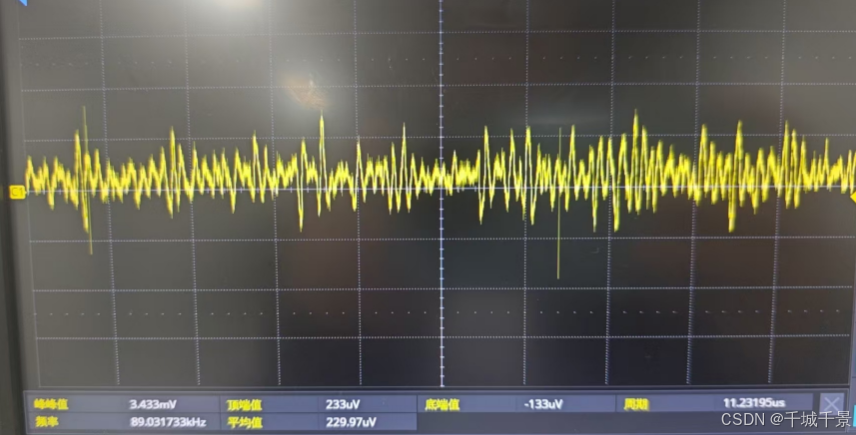

增加1nf电容后，输出噪声：3.4mV

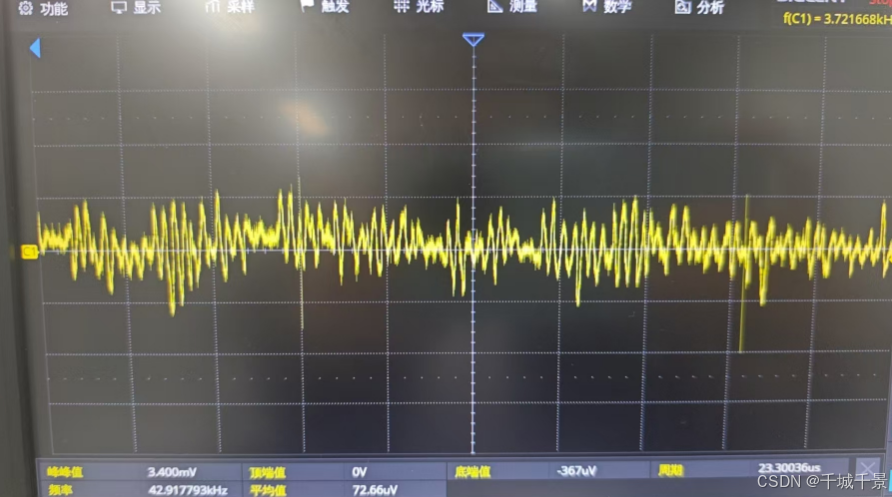

将电容改为100nf，输出噪声：3.4mV

结论

增加反馈电容可以较大幅度改善输出噪声。

1nf和100nf的反馈电容对信号的影响无很大区别。
