【51单片机】Kn独立按键控制【LED亮灭】【LED状态】【LED二进制式显示】【LED不断移位】(4)

前言

大家好吖，欢迎来到 YY 滴单片机系列 ，热烈欢迎！ 本章主要内容面向接触过单片机的老铁

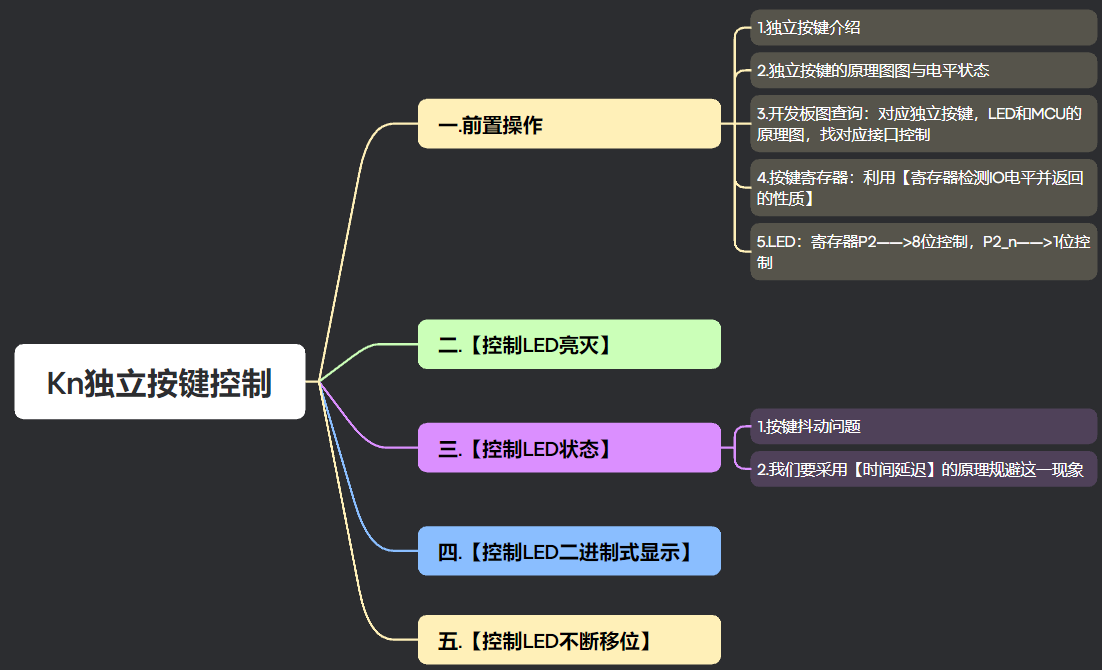

主要内容含：

欢迎订阅 YY滴C++专栏！更多干货持续更新！以下是传送门！

• YY的《C++》专栏
• YY的《C++11》专栏
• YY的《Linux》专栏
• YY的《数据结构》专栏
• YY的《C语言基础》专栏
• YY的《初学者易错点》专栏
• YY的《小小知识点》专栏
• YY的《单片机期末速过》专栏
• YY的《C++期末速过》专栏
• YY的《单片机》专栏
• YY的《STM32》专栏
• YY的《数据库》专栏
• YY的《数据库原理》专栏

一.前置操作

1.独立按键介绍

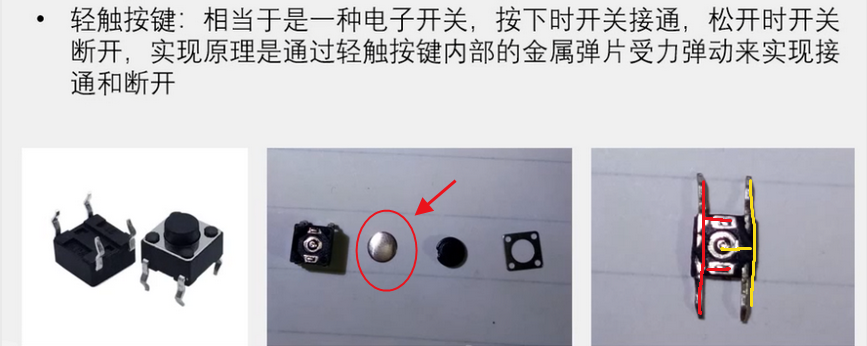

• 如图三所示，红色和黄色区域接触部分；当按钮按下时，图二中所示的金属片会将两部分（四引脚）链接；

2.独立按键的原理图图与电平状态

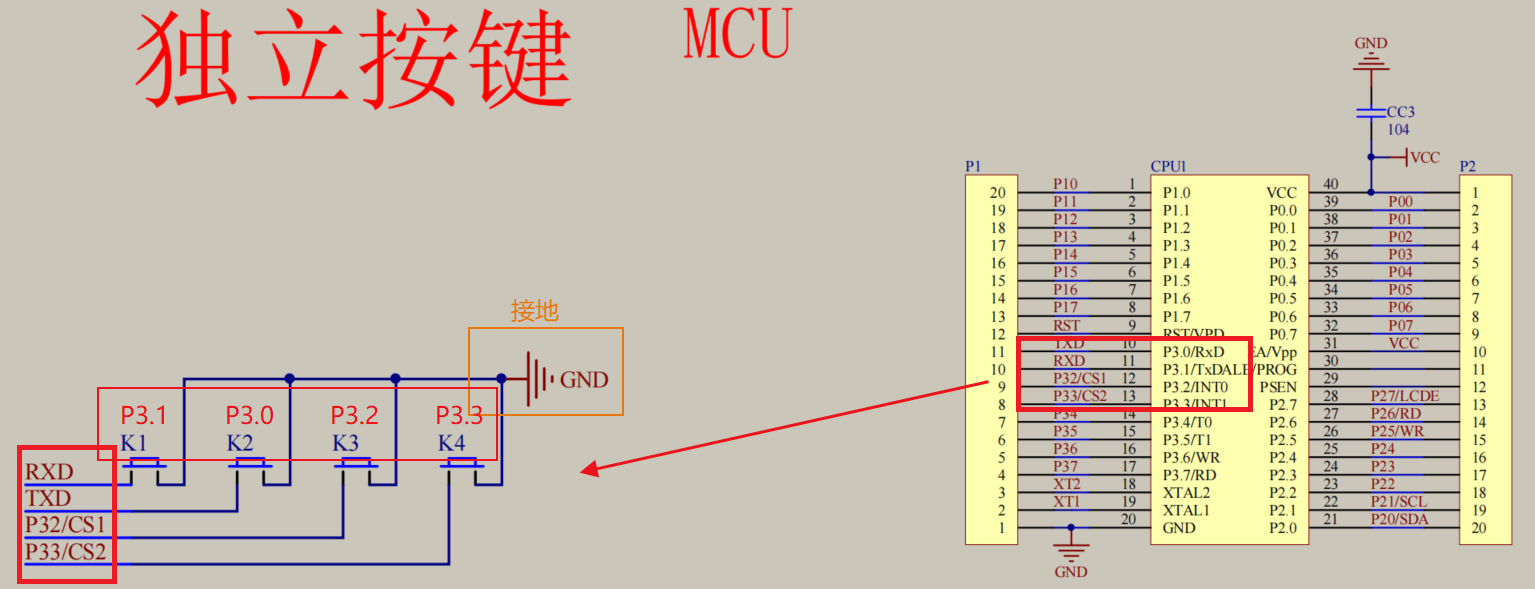

• 独立按键的原理图，注意
• 我们在MCU的原理图中可以找到与其链接的L口
• 单片机上电时，所有L口默认是 高电平；所以当按键按下时，L口就变为 低电平(接了独立按键的地线)

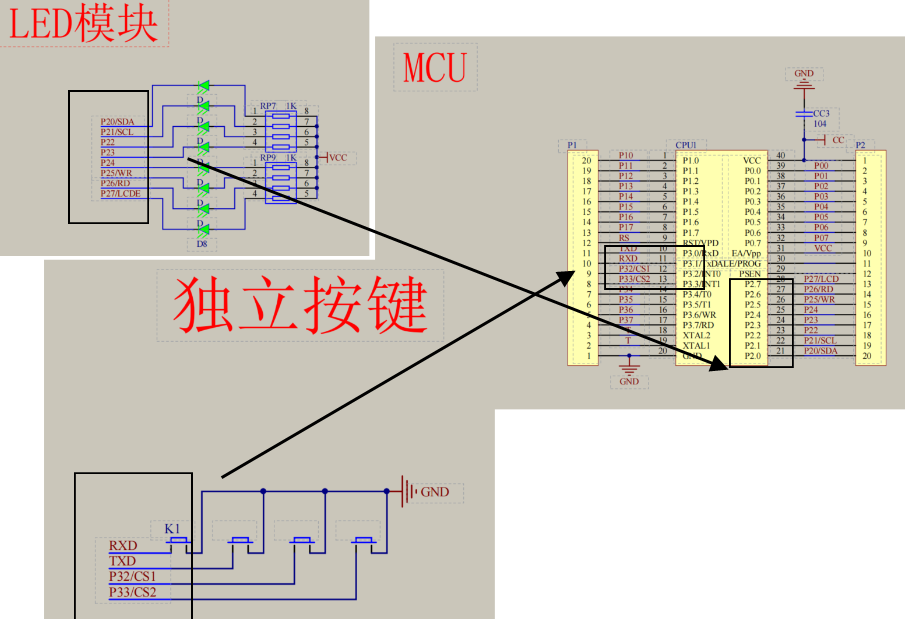

3.开发板图查询：对应独立按键，LED和MCU的原理图，找对应接口控制

• 我们根据开发图，发现P3.0~3.3控制按键；P2控制LED

4.按键寄存器：利用【寄存器检测IO电平并返回的性质】

• 寄存器写一个值，它会送到L口上
• 寄存器也会检测这个L口的电平，然后再重新读回寄存器中
• 在这次独立按键实验中的现象就是：独立按键按下，寄存器值为0；松开寄存器值为1；
• 反应到代码中即是


5.LED：寄存器P2——>8位控制，P2_n——>1位控制

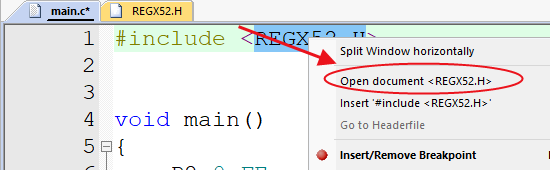

• 右击头文件，点击打开

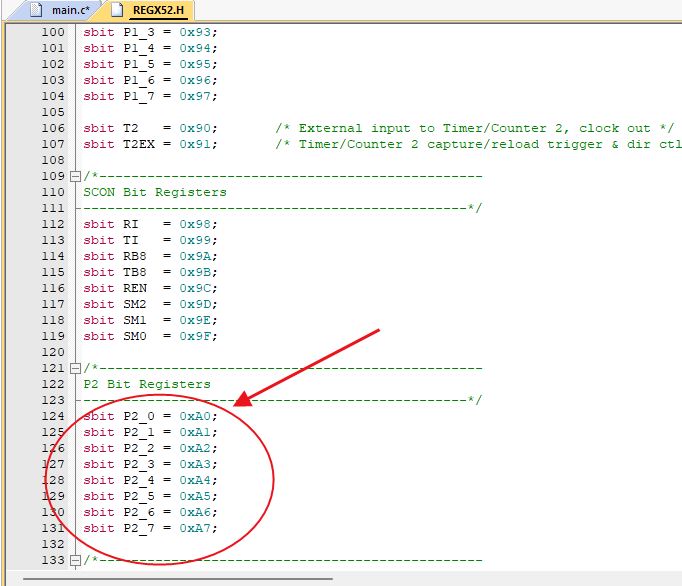

• 我们可以看到P2_0~7分别单独控制1位，一共控制8位
• 我们既可以通过8位控制LED，也可以1位1位单独控制

• 1位控制：


• 8位控制： （不支持二进制直接转换，要换成十六进制）


二.【控制LED亮灭】

• 完整代码如下所示：
• 烧写步骤可见博主【LED的三个基本项目（LED点亮＆LED闪烁＆LED流水灯）】关于烧写的部分：传送门

#include <REGX52.H>


void main(
