低噪声放大器LNA工作具体原理

低噪声放大器（LNA, Low Noise Amplifier）的放大作用是通过其内部的电子元件和电路设计实现的。具体来说，LNA通过利用有源器件（如晶体管或场效应管）的增益特性来放大输入信号。以下是LNA实现放大作用的具体原理及其关键点：

---

1. 基本原理：利用有源器件的增益特性

LNA的核心是有源器件（如场效应管FET或双极型晶体管BJT）。这些器件具有电流或电压控制的能力，通过外部偏置电路和反馈网络的设计，可以将输入信号的能量增强并输出。

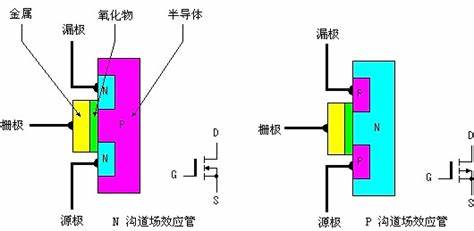

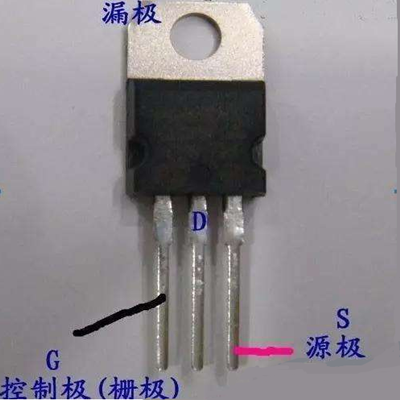

• 场效应管（FET）：在FET中，栅极（Gate）电压控制漏极（Drain）和源极（Source）之间的电流。当输入信号施加到栅极时，它会调制漏极电流，从而产生放大的输出信号。
• 双极型晶体管（BJT）：在BJT中，基极（Base）电流控制集电极（Collector）和发射极（Emitter）之间的电流。输入信号通过基极电流的变化引起集电极电流的变化，从而实现信号放大。

---

2. 信号放大过程

LNA的放大过程可以分为以下几个步骤：

（1）输入信号耦合

输入射频信号通过匹配网络进入LNA的输入端口。匹配网络的作用是确保输入信号与LNA的输入阻抗相匹配，以最大限度地传输信号能量并减少反射损耗。

（2）信号调制与放大

输入信号被送入有源器件（如FET或BJT）。器件内部的非线性特性使得输入信号能够调制器件的工作状态（例如，改变电流或电压），从而实现信号的放大。

• 小信号模型：在高频下，LNA通常工作在小信号区域，此时可以用小信号等效电路来分析放大器的行为。晶体管的小信号模型包括跨导（gmgm​）、输入电容（CgsCgs​）、输出电阻（roro​）等参数。
• 跨导增益：跨导（gmgm​）是衡量晶体管放大能力的重要参数，表示输入电压变化引起的输出电流变化。较高的跨导意味着更强的放大能力。

（3）输出信号提取

放大后的信号通过输出匹配网络传输到下一阶段（如混频器）。输出匹配网络的作用是优化LNA的输出阻抗，使其与后续电路的输入阻抗匹配，从而最大限度地传递信号功率。

---

3. 偏置电路的作用

为了使有源器件正常工作，必须为其提供合适的直流偏置条件。偏置电路的主要功能包括：

• 确保晶体管工作在其放大区（对于FET来说是饱和区，对于BJT来说是线性区）。
• 提供稳定的静态工作点，避免因温度变化或器件参数漂移导致性能下降。

---

4. 噪声最小化设计

LNA的一个重要特性是其低噪声性能。噪声性能通常由噪声系数（Noise Figure, NF）来衡量。为了降低噪声，LNA的设计需要特别注意以下几点：

• 选择低噪声器件：使用低噪声系数的晶体管或场效应管。
• 优化输入匹配网络：通过匹配网络设计，使输入信号与器件的最佳噪声匹配点对齐。
• 减小寄生效应：降低电路中的寄生电感和电容，以减少额外噪声的引入。

---

5. 带宽与稳定性设计

LNA的设计还需要考虑带宽和稳定性：

• 带宽：LNA的增益通常随频率变化，设计时需要确保其在目标频段内具有平坦的增益响应。
• 稳定性：为了避免振荡，LNA需要在所有可能的工作条件下保持稳定。这通常通过添加适当的反馈网络或衰减器来实现。

---

6. 实际实现示例

一个典型的LNA电路可能包括以下部分：

• 输入匹配网络：用于最大化信号传输效率。
• 有源放大级：核心放大元件（如FET或BJT）。
• 偏置电路：为有源器件提供稳定的直流工作点。
• 输出匹配网络：优化信号输出效率。
• 滤波器：用于抑制带外干扰信号。

---

总结

LNA通过利用有源器件（如FET或BJT）的增益特性，配合精心设计的输入/输出匹配网络和偏置电路，实现了对微弱射频信号的放大。同时，为了满足低噪声、宽带宽和稳定性的要求，LNA的设计需要综合考虑多种因素，包括器件选择、电路拓扑、匹配网络设计等。这种高精度的设计使得LNA成为现代无线通信系统中不可或缺的关键组件。
