1. 底层数据结构

简单动态字符串_sds

参考文献

Redis详解（四）------ redis的底层数据结构 (一般般)

《Redis设计与实现》读书笔记（一）——简单动态字符串（SDS）(✔)

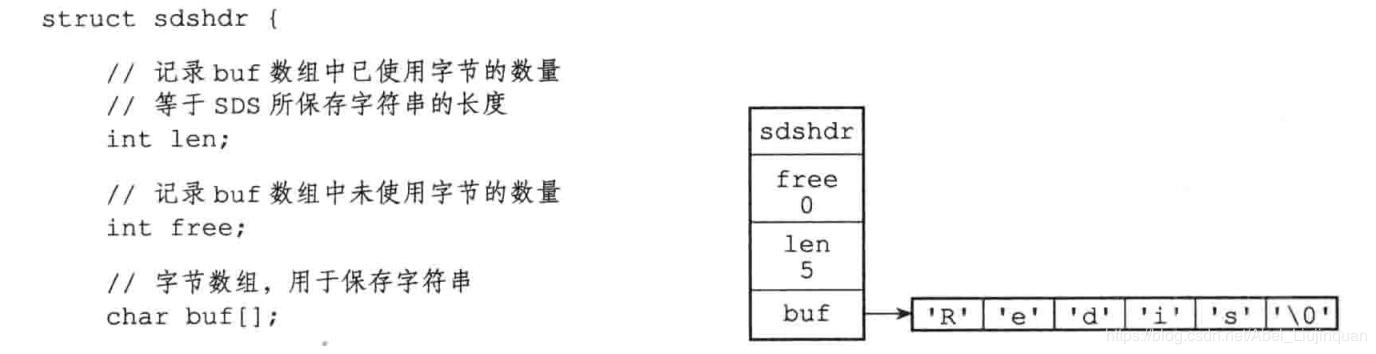

SDS 结构
- 相比 C 语言多了 len 和 free 属性, C 语言求字符串长度,需要遍历计算
C 语言字符串

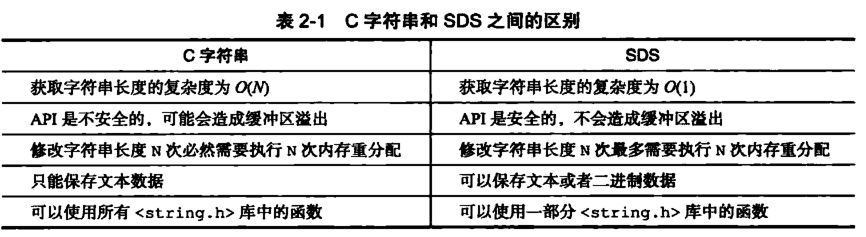

SDS 相比于 C 语言中字符串的好处
- 常数复杂度获取字符串长度

  C 语言: strlen() 而 sds : len直接获取
- 杜绝缓冲区溢出

  C 语言拼接字符串, strcat 函数,分配空间不足,会造成缓冲区溢出

  SDS 会检查内存空间是否满足要求. 通过比较当前字符串的 free 与即将拼接字符串的 len 的大小，就知道是否可以拼接。如果free的值不够，会再申请内存空间，避免溢出。
- 减少修改字符串的内存重新分配次数
  1）空间预分配 避免频繁申请空间
  - 分配的规则是，如果增长字符串后，新的字符串比1MB小，则额外申请字符串当前所占空间的大小作为free值；如果增长后，字符串长度超过1MB，则额外申请1MB大小。 (增长完>1MB,则额外申请1MB,否则额外申请增长完自身大小作为free)
  - 该机制，使得字符串增长n次，需要申请空间的次数，从必定为n次的情况，降为最多n次的情况。
  2）懒惰空间释放
  - 当需要缩短sds的长度时，并不立即释放空间，而是使用free来保存剩余可用长度，并等待将来使用。当有剩余空间，而有有增长字符串操作时，则又会调用空间预分配机制。
  - 当redis内存空间不足时，会自动释放sds中未使用的空间，因此也不需要担心内存泄漏问题。
- 二进制安全 写入的是什么内容，返回的也是什么内容，并没有限制。

  SDS 的API 都是以处理二进制的方式来处理 buf 里面的元素，并且 SDS 不是以空字符串来判断是否结束，而是以 len 属性表示的长度来判断字符串是否结束。
- 兼容部分 C 字符串函数

链表_list=>linkedlist

参考文献

《Redis设计与实现》读书笔记（三） ——Redis中的链表

结构

结点结构 (listNode)

typedef struct listNode{
	//指向前一个结点
    struct listNode *prev;
	//指向后一个结点
    struct listNode *next;
	//当前结点的值
    struct *value;
}

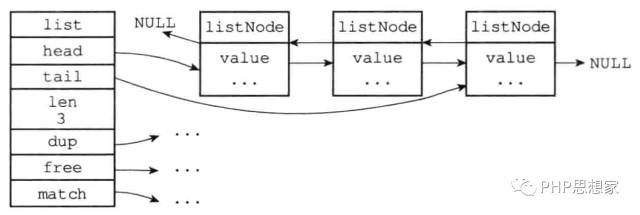

多个 listNode 组成的双向链表

链表结构 (list)

typedef struct list{
	//链表的头结点
    listNode *head;
	//链表的尾结点
    listNode *tail;
	//链表长度
    unsigned long len;
	//结点值复制函数
    void *(*dup) (void *ptr);
	//结点的值释放存储空间
    void *(*free) (void *ptr);
	//比较两个两个结点的值是否相等?
    int (*match) (void *ptr, void *key);
}

特点
- 双向
- 无环,head.prev = null , tail.next = null
- 有头节点和尾结点
- 有长度计数器,获取链表结点数 O(1)
- 多态: 可以保存不同类型的值
- 感觉和 Java 里得 Linked List 差不多
- list 每个结点由 listNode 实现

字典_dict=>hashtable

参考文献

《Redis设计与实现》读书笔记（二） ——Redis中的字典（Hash）
简介
- 字典，又称符号表、关联数组、映射，是一种保存键值对的抽象数据结构。每个键（key）和唯一的值（value）关联，键是独一无二的，通过对键的操作可以对值进行增删改查。 (Java_HashMap)
- redis中字典应用广泛，对redis数据库的增删改查就是通过字典实现的。即redis数据库的存储，和大部分关系型数据库不同，不采用B+tree进行处理，而是采用hash的方式进行处理。
- 另外，毫无疑问，redis的hash数据类型也是通过字典方式实现。

哈希表结构

哈希表 (HashMap 中的 table)

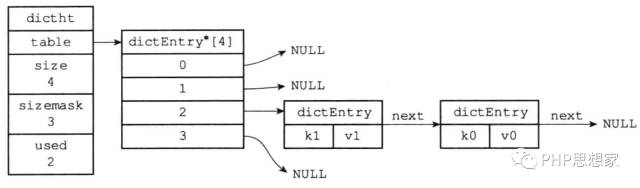

typedef struct dictht{
	//一个数组,存放每个元素指向 dictEntry 结构得指针 => dictEntry 是键值对结构
    dictEntry **table;
	//哈希表大小  也是 table 的大小
    unsigned long size;
	//sizemask = size -1 该值与hash 值 一起决定当作 table 的哪个位置
    unsigned long sizemask;
	//已有键值对结点数量
    unsigned long used;
}dictht;

哈希表结点 (HashMap 中的 Entry)

typedef struct dictEntry{
	//键 key
    void *key;
    union{
        void *val; //指针
        uint64_t u64; // uint64_t 整数
        int64_t s64; // int64_t 整数
    }v; // value

    struct dictEntry *next; //使用拉链法解决 hash 冲突的问题, 同 HashMap
}dictEntry;

字典结构 dict

dict

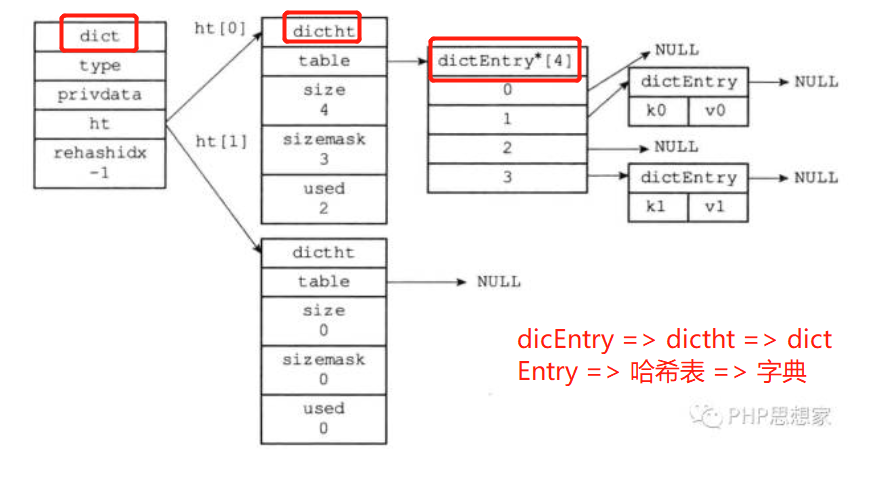

typedef struct dict{

    dictType *type;
	//用于存放私有数据，保存传给type内的函数的数据
    void *privdata;
	//dictht 类型 : 每个项是一个哈希表，一般情况下只是用ht[0]，只有在对ht[0]进行rehash时，才会使用ht[1]。
    dictht ht[2];
	//是一个索引，当没有在rehash(扩容/收缩)进行时，值是-1, 设置为 0, 表示正在 rehash
    int rehashidx;

}dict;
//定义了字典的各种操作函数
typedef struct dictType{
	//哈希值计算函数
    unsigned int (*hashFunction) (const void *key);
	//键复制
    void *(*keyDup) (void *privdata, const void *key);
	//值复制
    void *(*valDup) (void *privdata, const void *obj);
	//键比较
    int *(*keyCompare) (void *privdata, const void *key1, const void*key2);
	//键销毁
    void *(*keyDestructor) (void *privdata, void *key);
	//值销毁
    void *(*valDestructor) (void *privdata, void *obj);
}dictType;

hash 算法

//redis实现哈希的代码是：
hash =dict->type->hashFunction(key); // 计算 key 的 hash 值
index = hash& dict->ht[x].sizemask; //hash & sizemask,(sizemask = size -1) 和 HashMap 找落在哪个桶是一样的

键冲突解决 => 拉链法解决, 插在尾部, 即尾插
渐进式rehash: 什么时候 rehash? => 一个哈希表保存的键太多或者太少
rehash 过程:
- 判断是扩展还是收缩.

  扩展的话 ht[1] 的分配空间大小为第一个大于等于 ht[0].used x 2 的 2^n 的值. h[0].used = 30 => 64

  收缩的话 ht[1] 的分配空间大小为第一个大于等于 ht[0].used 的 2^n 的值. h[0].used = 30 => 32
- 将 ht[0] 上所有的键值重新 rehash 到 ht[1], 然后释放 ht[0] ,并将 ht[1] 修改为 ht[0], 载创建一个新的空的 ht[1], 用于之后的 rehash(扩容/收缩) . ht[1] 就是一个临时的空间,默认存放 ht[0]
rehash 条件: (used => 键值对数目, size => table 数组的长度)
- load_factor =ht[0].used / ht[0].size 即 ht[0].used = ht[0].size x load_factor ( 类似 HashMap )
- 自动扩容:

  服务器目前没有在执行BGSAVE或者BGREWRITEAOF命令，且负载因子大于等于1。

  服务器目前正在在执行BGSAVE或者BGREWRITEAOF命令，且负载因子大于等于5
- 自动收缩

  当负载因子小于0.1时，redis自动开始哈希表的收缩工作。
copy-on-write简介
- 写时复制技术，是操作系统层面，为了提升性能而进行的一个策略。

  策略如下：每次写文件操作，都写在特定大小的一块内存中（磁盘缓存），并不是直接写到磁盘中。只有当我们关闭文件时，才写到磁盘上（这就是为什么如果文件不关闭，所写的东西会丢失的原因）。更有甚者是文件关闭时都不写磁盘，而一直等到关机或是内存不够时才写磁盘，Unix就是这样一个系统，如果非正常退出，那么数据就会丢失，文件就会损坏。

  写时复制技术，大大降低了磁盘I/O的次数，而I/O往往是性能瓶颈，这样一来就最大程度上避免了此瓶颈。
- 为什么自动扩容时要检查 bgsave 是否在执行?

  因为 bgsave / bgwriteaof 执行过程中, redis 需要创建当前服务器进程的子线程 (?不懂有什么影响),而多数OS都是使用 copy-on-write 技术优化子进程使用效率. 如果此时频繁扩容, 会出现 ht[1] 建立完 ht[0] 还未清空,占用两份内存的问题,浪费内存.

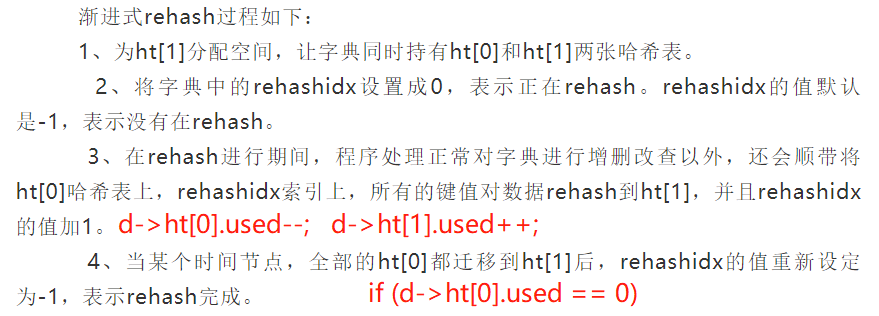

渐进式 rehash
- ht[0] => ht[1] 不是一次性完成的,而是渐进式分多次完成
- 在rehash期间，对哈希表的查找、修改、删除，会先在ht[0]进行。如果ht[0]中没找到相应的内容，则会去ht[1]查找，并进行相关的修改、删除操作。而增加的操作，会直接增加到ht[1]中，目的是让ht[0]只减不增，加快迁移的速度。
- 过程:
小结: 一个字典, 有两个哈希表, 一个哈希表正常使用,另一个在 rehash 时候使用.(扩容/收缩)

跳跃表_skiplist

参考文献

《Redis设计与实现》读书笔记（四）

Redis(2)——跳跃表(通俗易懂✔—nice)
简介
- 跳跃表（skiplist）是一种有序的数据结构，它通过每个节点中维持多个指向其他节点的指针，从而实现快速访问。跳跃表平均O(logN)，最坏O(N)，支持顺序遍历查找。
- 在redis中，有序集合（sortedset）的其中一种实现方式就是跳跃表。
- 本质是解决查找问题
- 时间复杂度分析
  跳表查询、插入、删除的时间复杂度为O(log n)，与平衡二叉树接近；

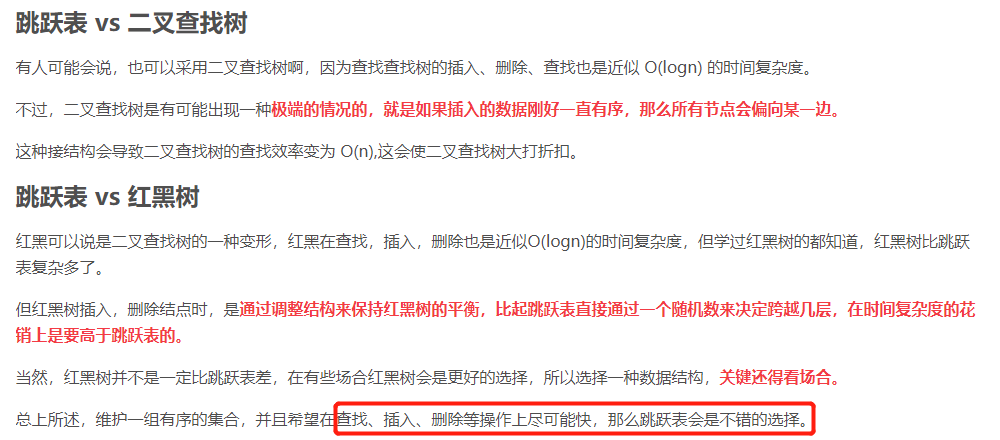

  为什么不选择红黑树?
  - 插入,删除,查找,有序输出所有元素效率和跳表相同
  - 但是按照范围区间查找元素,红黑树的效率远远不如跳表,跳表找到开头的那个之后依次遍历即可

结构

跳跃表节点数据结构
typedef struct zskiplistNode{
	//表示 层 L1 就是第一层, L2 就是第二层
    struct zskiplistLevel{
		//前进指针, 用于访问跳表尾部方向
        struct zskiplistNode *forward;
		//跨度:
        unsigned int span;
    }level[];
    //指向当前节点的前一个节点,后退指针不会指向头节点。
    struct zskiplistNode *backward;
	//各节点中的数字就是分值，跳跃表中，节点按照分值从小到大排列。
    double score;
	//指向存储着节点的具体内容的redis的sds类型的字符串
    robj *obj;

}zskiplistNode;
层的意义 (有点类似索引的感觉)

层的作用是加快访问速度，这也是跳跃表的核心思想。每次创建跳跃表后，根据幂次定律，越大的数字出现的概率越小，随机生成一个1~32之间的值作为level数组的大小，这个就是层的高度。

插入数据选择层数时,不要求上下相邻两层链表之间的节点个数有严格的对应关系. 每个节点随机出一个层数(level). 这样就避免了插入时调整层数而导致的效率低了.

随机层数 : 直观上期望的目标是 50% 的概率被分配到 Level 1，25% 的概率被分配到 Level 2，12.5% 的概率被分配到 Level 3，以此类推…有 2-63 的概率被分配到最顶层，因为这里每一层的晋升率都是 50%。

跳表结构
typedef struct zskiplist{
    struct zskiplistNode *header,*tail;
	//跳跃表的长度（即跳跃表节点的数量，不含头结点）
    unsigned long length;
	//层数最大节点的层数（不计算表头结点）。
    int level;
}zskiplist;
跳表结构

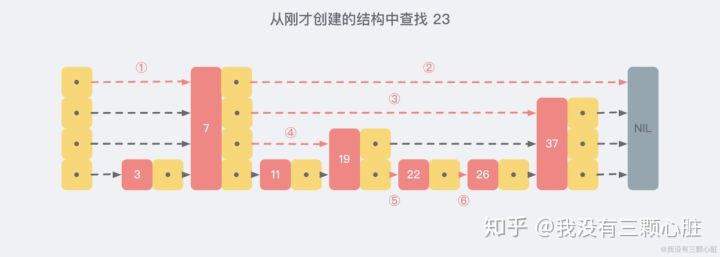

从跳表中查找数据 ①->…->⑥

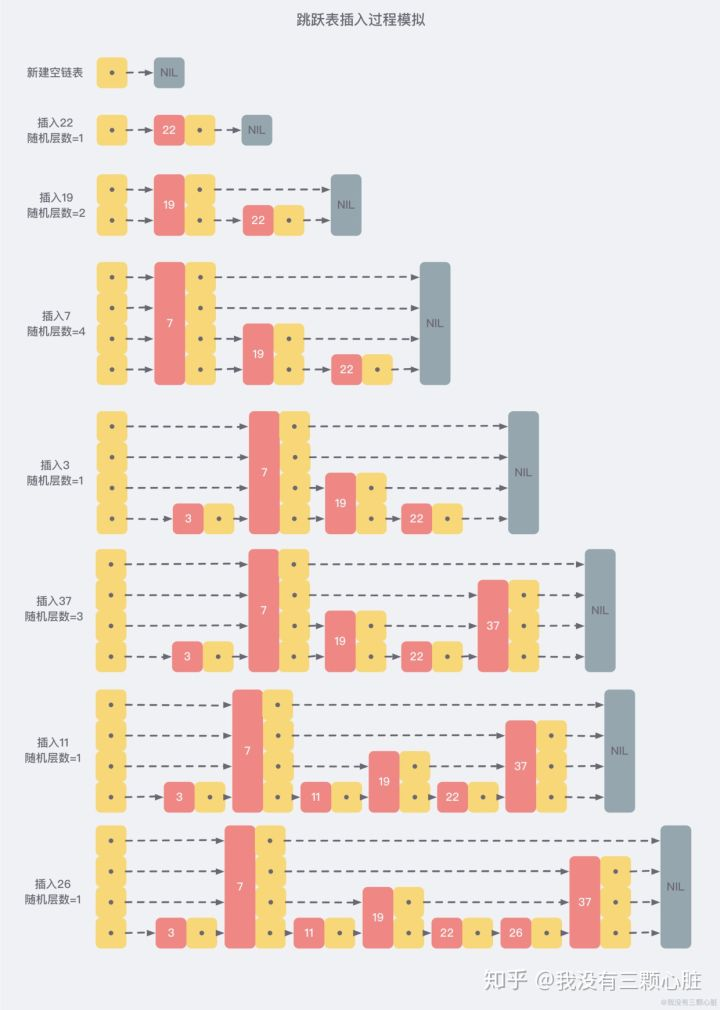

跳表插入数据

整数集合_intset

参考文献

《Redis设计与实现》读书笔记（五） ——Redis中的整数集合
简介
- 整数集合（intset）是redis数据结构集合（set）的底层实现之一，如果set中只包含整数元素，且元素个数不多时，redis会使用整数集合作为set的底层实现
- 整数集合是redis保存整数值集合的底层实现，可以保存 int16_t、int32_t、int64_t 的整数值，且集合中每个值都不一样(不允许重复)

结构

typedef struct intset{
	//编码方式, INTSET_ENC_INT16 = > int16_t
    uint32_t encoding;
	//数组中元素的个数
    uint32_t length;
	//保存元素的数组
    int8_t contents[];
}intset;

int16_t, int32_t, int64_t:

这些数据类型中都带有_t, _t 表示这些数据类型是通过 typedef 定义的，而不是新的数据类型。也就是说，它们其实是我们已知的类型的别名。

typedef short int               int16_t; //2字节 16位
typedef int                     int32_t; //4字节 32位
typedef long long int           int64_t; //8字节 64位

整数升级
升级过程:
- 触发条件: 当新元素添加到 contents 数组中,该元素类型比现有元素类型长,则会对 contents 元素进行升级.
- 升级什么:将底层所有元素都转换成新类型,放在原位置上,保持大小顺序不变
- 迁移过程:如果新元素最大,则放在最后一个位置, 如果新元素最小,则放在最前面的位置,之后的元素,依次向后移动,和数组插入后数组迁移是相同的操作.
- 为什么要升级: 节约内存(需要升级在升级), 灵活性: C 语言本身是不支持的, 现在 redis 支持自动升级
- redis 不支持降级,一旦升级后,即使大类型元素被删除,仍会保持原来的状态

压缩列表_ziplist

参考文献

《Redis设计与实现》读书笔记（六） ——Redis中的压缩列表
简介

压缩列表（ziplist）是列表键（list）和哈希键（hash）底层的实现之一。当列表项(list)较少，且每项要么是小的整数值，要么是长度比较短的字符串，则使用ziplist。当哈希的键值对较少，且每个键值对都是小整数或短字符串，也是使用 ziplist。
压缩列表结构
- zlbytes: uint32_t 类型,4字节,记录整个 ziplist 占字节数
- zltail: uint32_t 类型, 记录表尾结点(entry) 距离头结点 (entry) 多少字节,这样可以通过偏移量计算出尾结点(entry)位置
- zllen: uint16_32, < 65535 就是 ziplist 中 entry 结点数量,大于 65535 则需要遍历计算
- entry x: 列表结点类型
- zlend: 0xFF, 标记 ziplist 的结尾
entry 结构:
- previous_entry_length : 记录 ziplist 前一个结点的长度 (1 字节 = 1111 1111 => max = 255) ,用于计算出该节点前一个节点的内存位置，以便于从表尾向表头进行遍历。

  前一个结点长度小于 254 字节,该属性为 1 字节. 如前一结点长度为 5 字节, 则 previous_entry_length = 0x05;

  前一个结点长度大于 254 字节,则该属性为 5 字节,如前一结点长度为 10086 字节

  则 previous_entry_length = 0xFE 00 00 27 66; (后 8 位是真实的长度)
- encoding: 记录了节点content的属性所保存的类型和长度
- content 保存节点具体的值，可以是一个字节数组或者一个整数，值的类型和长度由上面的encoding决定。
存在的问题 : 连锁更新

ziplist中有多个连续的、长度在250_{253字节的节点e1}eN，则所有节点的previous_entry_length属性都是1字节。

此时，将一个大于254字节的节点插入到 e1 之前，则 e1 的 previous_entry_length 需要扩充到5字节。

而这样会造成一个麻烦，此时由于e1增加了4个字节，导致其从250_{253字节变成了254}257字节，则e2的previous_entry_length也需要扩充到5字节。这样的更新会一直连锁到eN为止。上述情况称为连锁更新（cascadeupdate）

2. Redis 常用数据结构

参考文献

图解redis五种数据结构底层实现(动图哦)

Redis对象

参考文献

《Redis设计与实现》读书笔记（七） ——Redis对象综述及字符串对象实现原理
简介
- Redis 不是简单利用 sds, dict, skiplist, intset, ziplist 等数据结构,而是基于这些数据结构构建了一个对象系统, 这个对象系统包括 redis 客户端可以直接使用的 5 种: String, list, hash, set, zset.
- 通过这五种对象，redis在执行命令前，会判断对象是否可以执行命令。针对不同的场景（数据量、数据类型），redis可以给对象用不同的数据结构实现，达到最优化。
- redis基于引用计数的内存回收机制，当不再需要对象时，自动释放相应内存；还通过引用计数实现对象的共享。
- redis对象还带有访问时间信息，该信息可以计算数据库键的空转时长，在服务器启用memory功能的情况下，空转时长大的，内存不足时会优先被回收。

结构

redis用对象存储键值对，因此每当创建一个键值对，至少会创建两个对象，一个是键对象，一个是值对象。例如set msg ‘a’，创建了一个msg的键对象，一个a的值对象。
//redis 每个对象都是由 redisObject 结构表示
typedef struct redisObject {
    // 类型
    unsigned type:4;
    // 编码
    unsigned encoding:4;
    // 对象最后一次被访问的时间
    unsigned lru:REDIS_LRU_BITS; /* lru time (relative to server.lruclock) */
    // 引用计数
    int refcount;
    // 指向实际值的指针
    void *ptr;
} robj;
使用 redisobject 的好处:

根据对象类型判断一个对象是否可以执行给定的命令
可以在不同的场景使用不同的实现方式,优化内存和查询速度

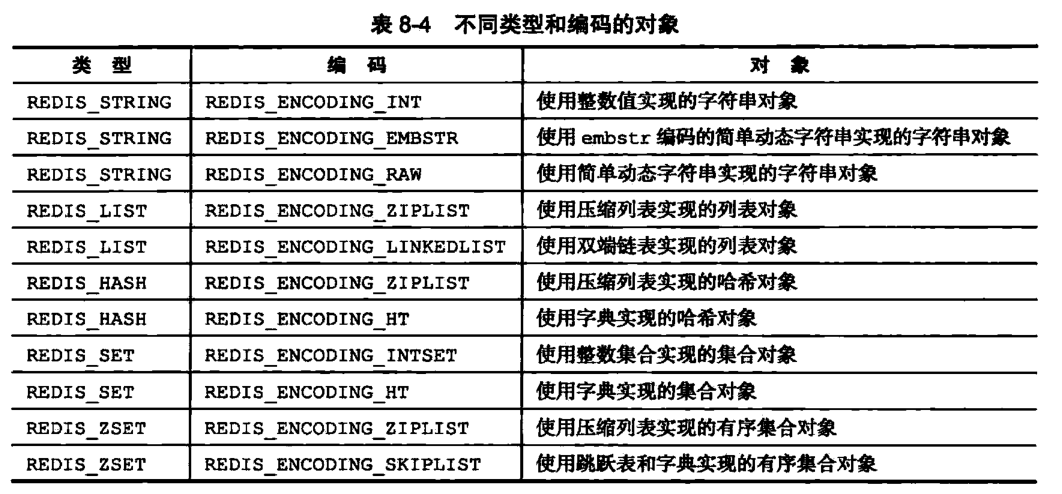

5 大数据结构由什么数据结构编码实现?
每个值对象至少有两种不同的编码(底层使用至少两种数据结构实现)
- string: 整数值(int) 字符串长度小于等于 32 字节(embstr) 字符串长度大于 32 字节(raw)
- list: 列表对象中字符串元素长度小于64字节且元素数量小于 512 时使用 ziplist 其余情况使用 linkedlist(即链表 list)
- hash: 列表对象中字符串元素长度小于64字节且元素数量小于 512 时使用 ziplist ``其余情况使用 hashtable(字典)`

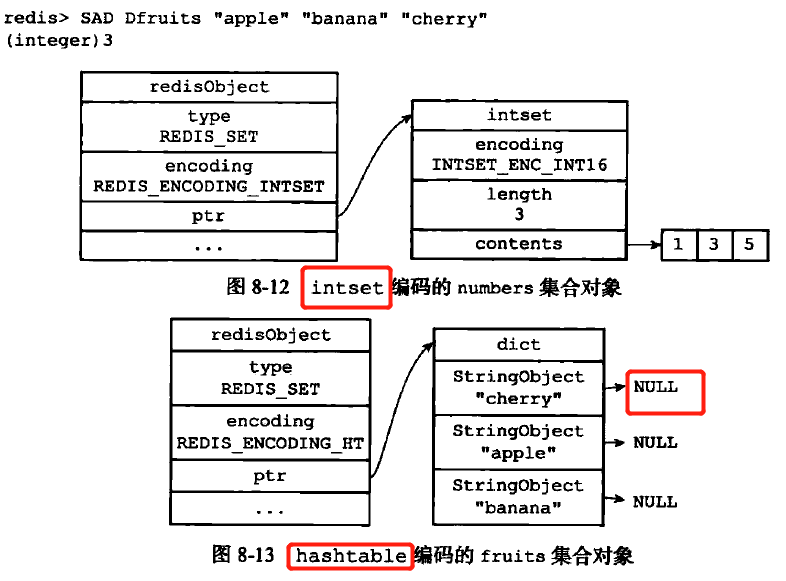

- set: 所有元素都是整数且元素数量小于 512 使用整数集合(intset) 其余情况使用 hashtable(字典)
- zset: 元素数量小于128 且所有元素长度小于 64 使用 ziplist 其余情况使用跳表(skiplist)
- 在redis客户端，用object encoding命令，可以看到键对应的值的编码方式。

string 对象

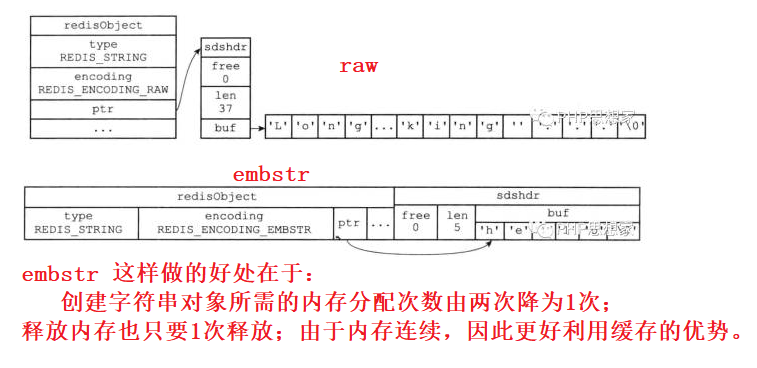

int : 当字符串对象保存的是整数（只有整数，不含浮点数），并可以用long类型表示，则对象会将整数值直接保存在字符串对象ptr属性，并且把void类型改成long。这是唯一一种ptr属性直接保存值的情况，其他情况下ptr都是指向某个地址。
embstr, raw: 字符串长度小于等于 32 字节(embstr) 字符串长度大于 32 字节(raw)
编码转换
- 当对现有的字符串对象进行操作，重新赋值以后，如果新的值不满足原来的类型，如原来int后面变成string，则编码方式会转换。
- 另外，由于redis的 embstr 编码方式没有任何修改的程序，因此embstr可以认为是只读的。因此，当embstr编码的对象进行任何的修改命令，都会将embstr编码转为raw编码（即使修改没有使string的字节超过32字节）。

list 对象

参考文献

《Redis设计与实现》读书笔记（八） ——Redis列表对象和哈希对象实现原理

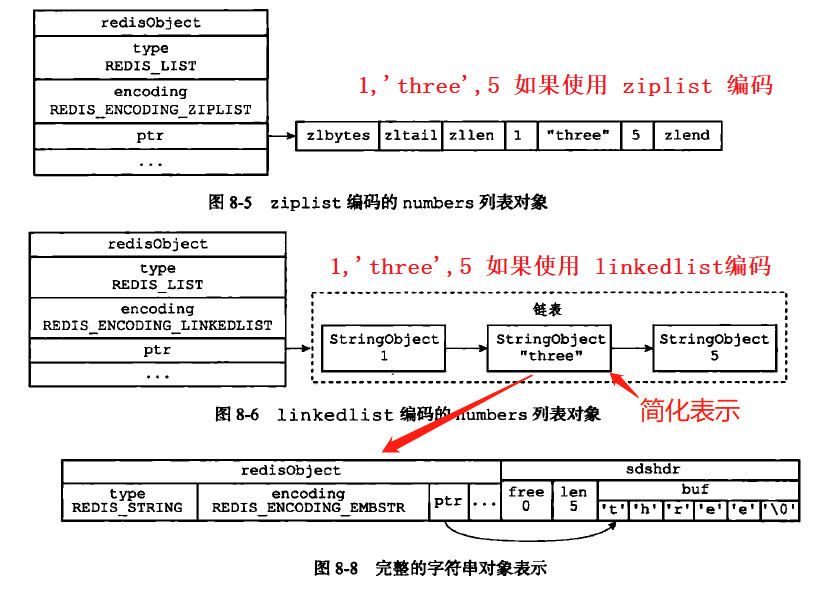

结构

hash 对象

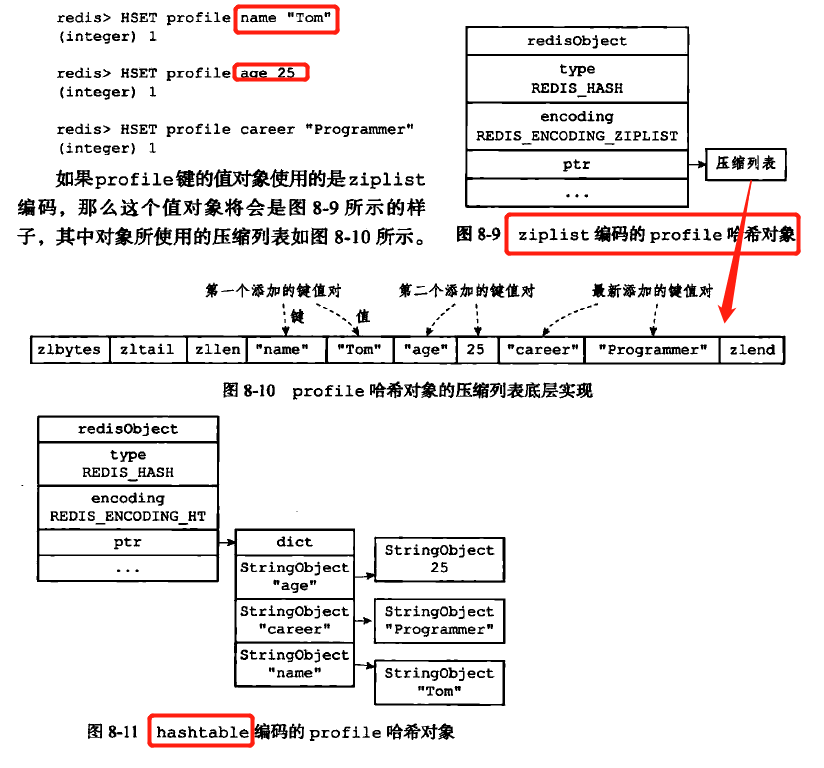

结构

set 对象

结构

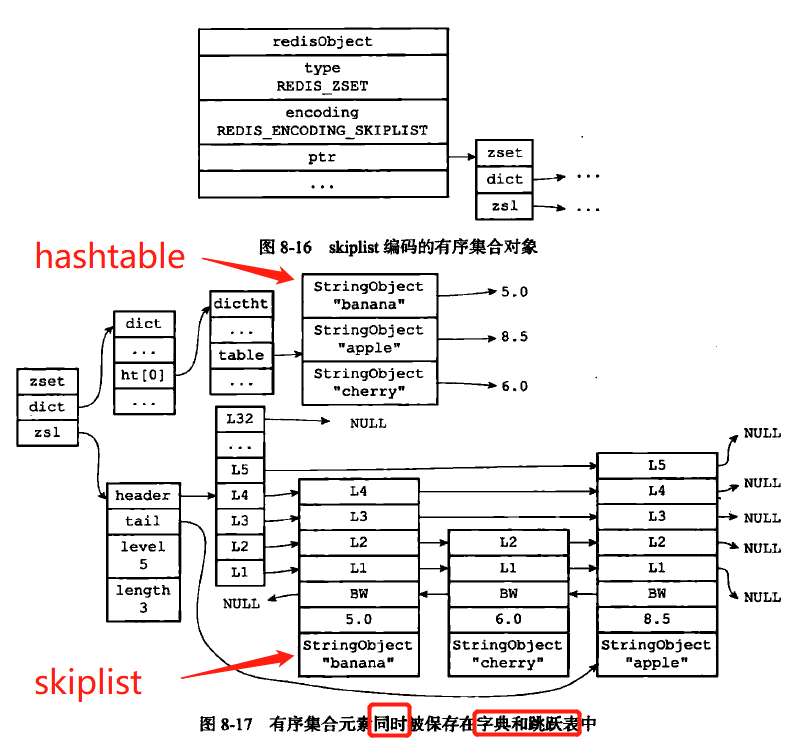

zset 对象

结构

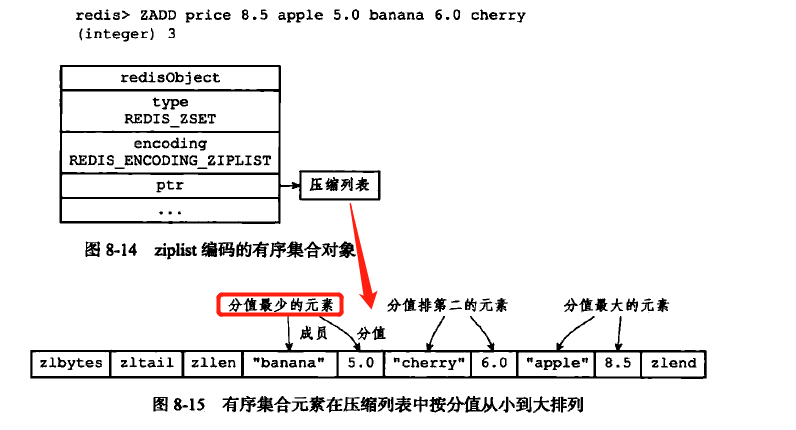

-通过 ziplist
- 通过 skiplist + hashtable
  - skiplist: 适合范围查询
  - hashtable: 适合等值查询.
  - 使用两者结合,结合了范围查询和等值的优点

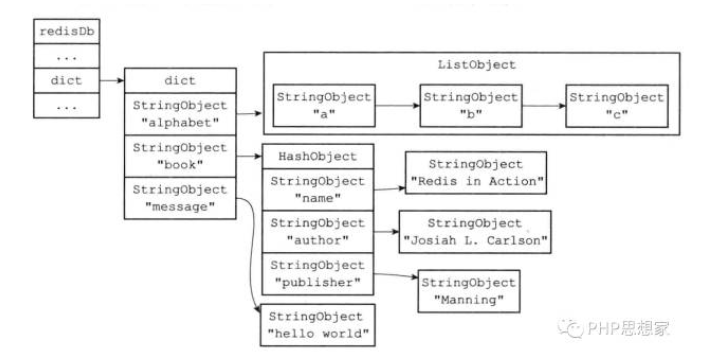

键空间

结构

typedef struct redisDb {
    // 数据库键空间，保存着数据库中的所有键值对.   键都是字符串对象,而值可以是 5 种对象中的任一种.
    dict *dict;                 /* The keyspace for this DB */
    // 键的过期时间，字典的键为键，字典的值为过期事件 UNIX 时间戳
    dict *expires;              /* Timeout of keys with a timeout set */
    // 正处于阻塞状态的键
    dict *blocking_keys;        /* Keys with clients waiting for data (BLPOP) */
    // 可以解除阻塞的键
    dict *ready_keys;           /* Blocked keys that received a PUSH */
    // 正在被 WATCH 命令监视的键
    dict *watched_keys;         /* WATCHED keys for MULTI/EXEC CAS */

    struct evictionPoolEntry *eviction_pool;    /* Eviction pool of keys */
    // 数据库号码
    int id;                     /* Database ID */
    // 数据库的键的平均 TTL ，统计信息
    long long avg_ttl;          /* Average TTL, just for stats */
} redisDb;

redis 读/写键过程

redis对于读写键空间，还会有相应的维护操作。其中，写操作都会先读键，因此下列的读，也包括写之前的读操作。主要如下：

1）读取一个键以后，服务器会根据键是否存在，来更新服务器中的键空间命中次数（hit）或未命中次数（miss）。这两个值可以在info status命令的keyspace_hits属性和keyspace_misses属性查看。

2）读取一个键以后，服务器会更新键的LRU，即最后访问时间，redis可以通过当前时间减去lru，确认该键的闲置时间。可以通过命令object ideltime key来查看key键的当前闲置时间。

3）读取一个键以后，发现该键已经过期，会先删除该键，然后再进行后续的操作。

4）如果客户端使用watch命令监视某个键，则修改键的值后，键会被标记为脏（dirty）,从而让事务程序注意到该键已经被修改过。

5）服务器每次修改一个键后，都会对脏键计数器值增1，这个值会触发服务器持久化以及复制操作。

6）如果服务器开启数据库通知功能，则修改键后，服务器将按照配置，发送相应的数据库通知。

redis 数据库

结构:

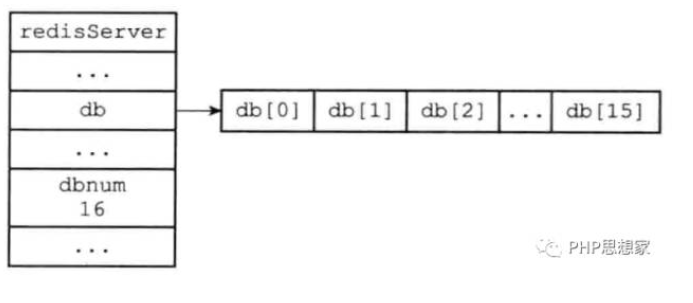

typedef structredisServer{

	//省略其他内容....
	//存放数据库的数组
    redisDb *db;
	//数据库的数量.初始化服务器的时候，会根据此值创建数据库个数。该属性由配置文件中的database选项决定。
    int dbnum;
};

切换数据库

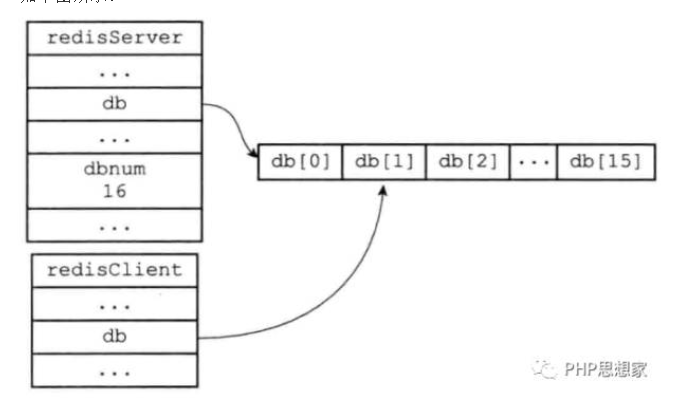

typedef structredisClient{
	//如果此时在客户端select 0，则redisClient的db指针又会指向db[0]。
    //因此，select命令的原理，就是通过修改redisClient的db指针的指向，来实现数据库的切换。
    redisDb *db;

}redisClient;

3. 位图

简介

Bitmaps 本身不是一种数据结构，实际上它就是字符串，但是它可以对字符串的位进行操作。
Redis 中的命令 setbit, getbit, bitcount 详解

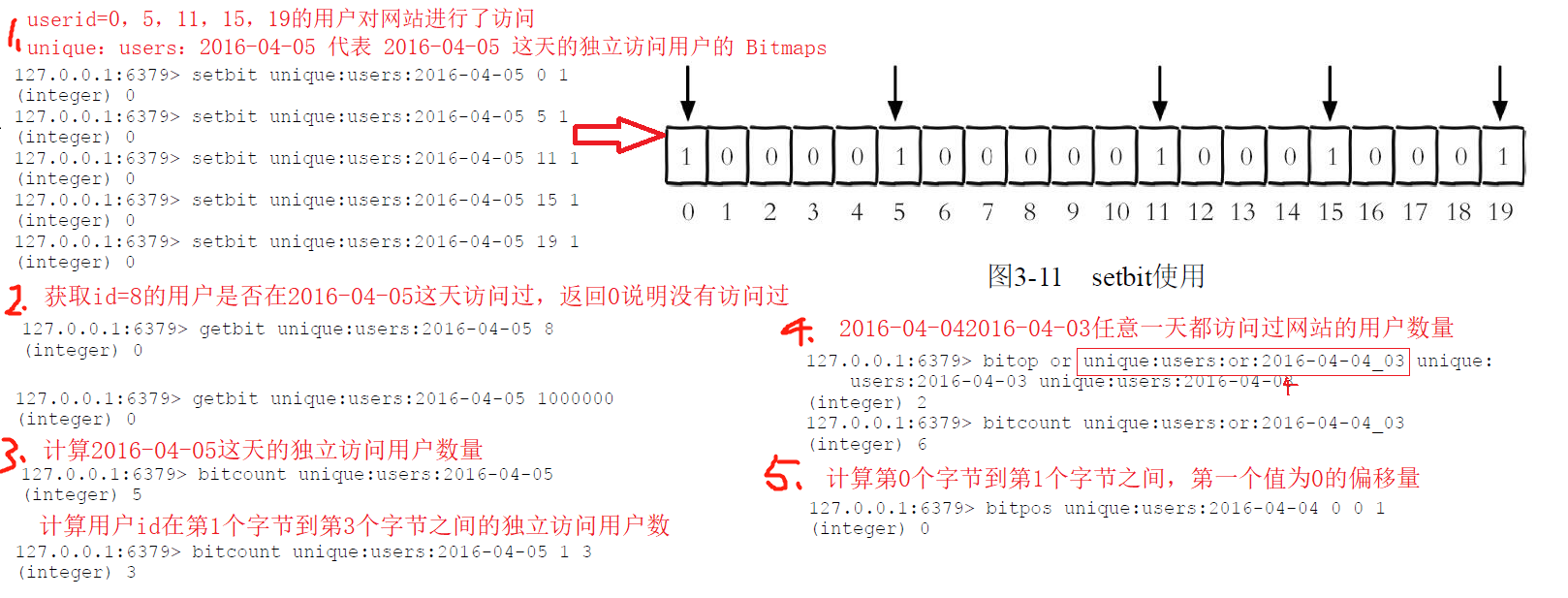

setbit key offset value : 给一个指定 key 的值的第 offset 位赋值为 value value : bool / int 返回值是 Long 0/1
```
set andy a  // a => 97 => 0110 0001
setbit andy 6 1 // 0110 0011
setbit andy  // 0110 0010 => b
get andy // b
bitcount andy //3 bitcount 统计字符串中 1 的个数,  byte
getbit andy 7 // 0 => 和 setbit 一样, 单位 bit,注意和 bitcount 之间的区别
```
getbit key offset

bitcount [start] [end] : bitcount key 0 -1 : key 对应值中 1 的个数, bitcount key 0 0:key 对应值中第一个字节(8位) 1 的个数

bitop op destkey key[key…] : 对不同的 bitmaps 进行运算, 结果存在destkey 中. 运算有: and(交集), or (并集), not (非), xor (异或)

bitpos key targetBit [start] [end] : 计算Bitmaps中第一个值为targetBit的偏移量

使用场景

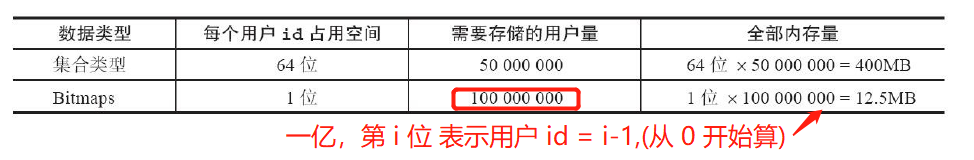

统计活跃量:
将每个独立用户是否访问过网站存放在Bitmaps中，将访问的用户记做1，没有访问的用户记做0，用偏移量作为用户的id。

分析优劣:

假设网站有1亿用户: (用户 id = 5 登录, 设置第 4 位为 1,表示用户登录过)

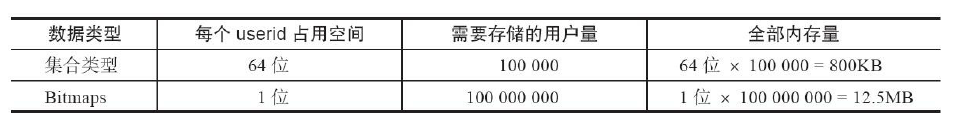

- 每天独立访问的用户有5千万，如果每天用集合类型和Bitmaps分别存储活跃用户
- 假如该网站每天的独立访问用户很少，例如只有10万（大量的僵尸用户）
- bitmaps 上大部分位为 0, 浪费空间,此时不适合使用 bitmaps 存储

4. HyperLogLog

HyperLogLog并不是一种新的数据结构（实际类型为字符串类型），而是一种基数算法，通过HyperLogLog可以利用极小的内存空间完成独立总数的统计
HyperLogLog 的优点是，在输入元素的数量或者体积非常非常大时，计算基数所需的空间总是固定的、并且是很小的。

5. GEO

支持存储地理位置信息用来实现诸如附近位置、摇一摇这类依赖于地理位置信息的功能
Redis 使用 geohash 将二维经纬度转换为一维字符串
geohash有如下特点：

GEO的数据类型为zset，Redis将所有地理位置信息的geohash存放在zset 中。

字符串越长，表示的位置更精确，表3-8给出了字符串长度对应的精度，例如geohash长度为9时，精度在2米左右

两个字符串越相似，它们之间的距离越近，Redis利用字符串前缀匹配算法实现相关的命令

geohash编码和经纬度是可以相互转换的
geohash
