本文介绍了一种基于Verilog的IIC接口EEPROM读写控制器的设计方法，包括信号源模块、EEPROM行为模型及EEPROM读写控制器模块的具体实现细节。详细解释了各个模块的功能、工作流程及仿真结果。

参考自夏宇闻老师《verilog系统设计原理》

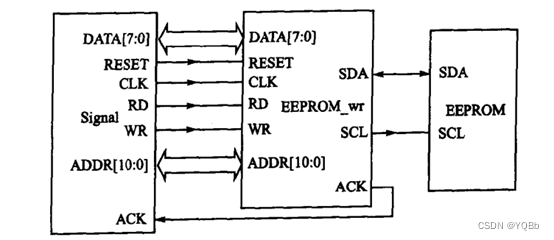

EEPROM系统模型
系统设计基础原理：

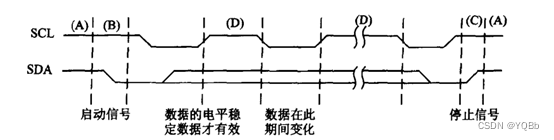

IIC串行总线工作状态定义如下：
在这里插入图片描述
（1）总线非忙状态（A段）：SDA和SCL均保持高电平；
（2）启动数据传输（B段）：SCL为高电平，SDA的下降沿被认为是启动信号，只有出现启动信号之后，其他的命令才有效。
（3）停止数据传输（C段）：SCL为高电平，SDA的上升沿被认为是停止信号。
（4）数据有效（D段）：出现启动信号后，在SCL高电平时，数据线稳定，表示要传输的数据；SDA必须在SCL低电平时改变。每个数据占用一个时钟脉冲。

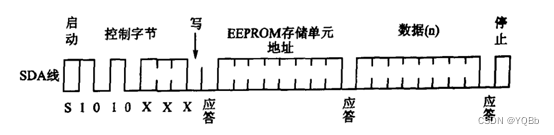

EEPROM写操作帧格式：
写操作过程即通过EEPROM读写控制器将一个字节数据发送到EEPROM中指定地址的存储单元。
过程如下：EEPROM读写控制器发送启动信号，紧跟着一个控制字节（包含特征编码1010+芯片地址/页地址XXX+写状态（0））至总线上；收到EEPROM产生的一个应答位后，紧跟着发送一字节地址和一字节数据，EEPROM分别产生一次应答位，最后读写控制器产生停止信号。
在这里插入图片描述

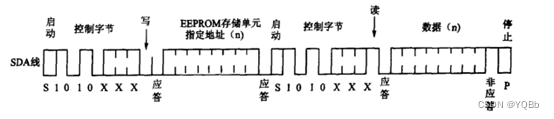

EEPROM读操作帧格式：
读操作即通过读写控制器读取EEPROM中指定地址的存储单元中的一个字节数据。
过程如下：EEPROM读写控制器发送启动信号和一个控制字节（此时控制状态为写）至总线上，通过写操作设置EEPROM存储单元地址，此期间EEPROM会产生必要的应答位；读写控制器紧跟着重新发送启动信号和一个控制字节（此时控制状态为读），EEPROM发出应答信号后，寻址存储单元的数据从SDA线上输出。EEPROM产生一次非应答（高电平），最后读写控制器产生停止信号。
在这里插入图片描述

Verilog程序由三个模块构成：
Signal：信号源模块，产生用于EEPROM读写器件的仿真测试信号，能产生相应的复位信号（RESET），时钟信号（CLK），读信号（WR），写信号（RD），并行地址信号（ADDR）和并行数据信号(DATA)，并能接收串行EEPROM读写期间的应答信号（ACK）及，以此来调节发送或接收数据的速度。
其中ACK为输入信号，DATA为双向信号，可输出EEPROM写操作的数据，也可接收EEPROM读操作的数据。该模块为行为仿真，采用阻塞赋值，不可综合为门级网表。
代码如下所示：

module Signal(
input                       ACK          ,//应答信号，EEPROM读写器用于控制信号源读写速度
inout[7:0]                  DATA         ,//写操作数据
output reg                  RESET        ,//复位信号
output reg                  CLK          ,//时钟周期200ns
output reg                  RD           ,//读标志 持续一个时钟
output reg                  WR           ,//写标志 持续一个时钟
output reg[10:0]            ADDR          //读/写地址
);


reg                       W_R                   ;
reg[7:0]                  data_to_eeprom        ;//DATA输出写EEPROM操作的数据
reg[10:0]                 addr_mem[0:255]       ;//地址存储器
reg[7:0]                  data_mem[0:255]       ;//数据（写）存储器
reg[7:0]                  ROM[0:2047]           ;//表示EEPROM存储器
integer                   i,j                   ;//循环参数
integer                   OUTFILE               ;//文件句柄，文件内容为写操作地址，数据




parameter test_number =50; //测试次数
assign    DATA =(W_R)? 8'bz:data_to_eeprom;//W_R=0，DATA输出写EEPROM操作的数据

//-----------------时钟输入-----------------
always #(`timeslice2/2) CLK = ~CLK ;

//-----------------读写信号输入--------------
initial begin
   RESET=1  ;
   i=0      ;
   j=0      ;
   W_R=0    ;
   CLK=0    ;
   RD=0     ;
   WR=0     ;
   #1000    ;
   RESET=0  ;

   //WR拉高一个时钟，收到ACK后再次循环，循环次数test_number
   repeat(test_number)begin
      #(5*`timeslice2);
      WR=1;
      #(`timeslice2)
      WR=0;
      @(posedge ACK);
   end

   //写操作完成后，W_R拉高，进入读操作
   #(10*`timeslice2);
   W_R=1;

   //RD拉高一个时钟，收到ACK后再次循环，循环次数test_number
   repeat(test_number)begin
      #(5*`timeslice2)
      RD=1;
      #(`timeslice2)
      RD=0;
      @(posedge ACK);
   end
end

//读地址存储器，数据存储器，test_number个时钟;并将地址与对应数据写入eeprom.dat文件
initial begin
   $display("writing----writing----writing----writing");
   #(2*`timeslice2);

   for(i=0;i<test_number;i=i+1)begin
      ADDR=addr_mem[i];
      data_to_eeprom=data_mem[i];
      // $fdisplay(OUTFILE,"@%0h   %0h",ADDR,data_to_eeprom);
	  $fdisplay(OUTFILE,"%0h",data_to_eeprom);
      @(posedge ACK);
   end
end

//将eeprom.dat文件数据存于ROM;比较读eeprom.dat文件数据与写入数据是否一致
initial@(posedge W_R)begin
  ADDR=addr_mem[0];
  $fclose(OUTFILE);
  $readmemh("C:/users/lenovo/Desktop/example/eeprom.dat",ROM);
  $display("Begin READING----READING----READING----READING");
  for(j=0;j<=test_number;j=j+1)begin
    ADDR=addr_mem[j];
    @(posedge ACK);
    if(data_mem[ADDR]==ROM[ADDR])
       $display("data_mem%0h==ROM_[%0h]%0h---READ RIGHT",data_mem[ADDR],ADDR,ROM[ADDR]);
    else
       $display("data_mem%0h!==ROM[%0h]%0h---READ WRONG",data_mem[ADDR],ADDR,ROM[ADDR]);
  end
end

//将dat文件中地址，数据分别储存在addr_mem，data_mem存储器；打开eeprom.dat文件
initial begin
   OUTFILE=$fopen("C:/users/lenovo/Desktop/example/eeprom.dat");
   $readmemh("C:/users/lenovo/Desktop/example/addr.dat",addr_mem);
   $readmemh("C:/users/lenovo/Desktop/example/data.dat",data_mem);
end


endmodule

其中，addr.dat，data.dat分别为存放EEPROM读/写操作地址，写操作数据的文件；eeprom.dat用于输出EEPROM读操作的数据，与写入数据对比是否一致（文件中数据为十六进制表示）。

仿真结果如下图所示：

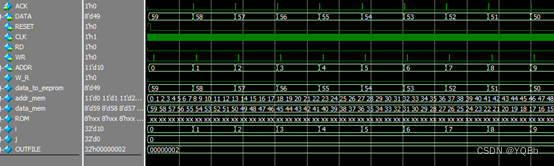

写操作：
在这里插入图片描述
可观察到DATA此时从Signal模块输出至EEPROM读写器，该数据为EEPROM写操作的数据；WR为写信号，EEPROM读写器检测到该信号后，从SDA数据线给EEPROM器件发出写入帧信号；ADDR为写入地址。

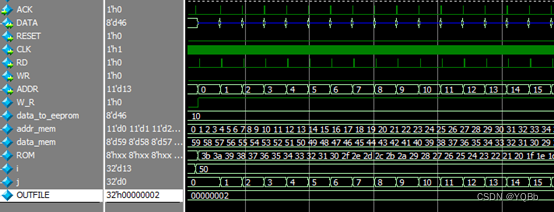

读操作：

可观察到Signal发出读信号RD一段时间后，EEPROM读写器会发出应答信号ACK，同时返回读EEPROM数据DATA；将读数据与写入数据进行对比，可验证程序正确性：
